Riešenie vonkajšej rozvodne skriňového typu pre fotovoltaickú elektráreň v Mexiku

Popis fotografie na mieste:

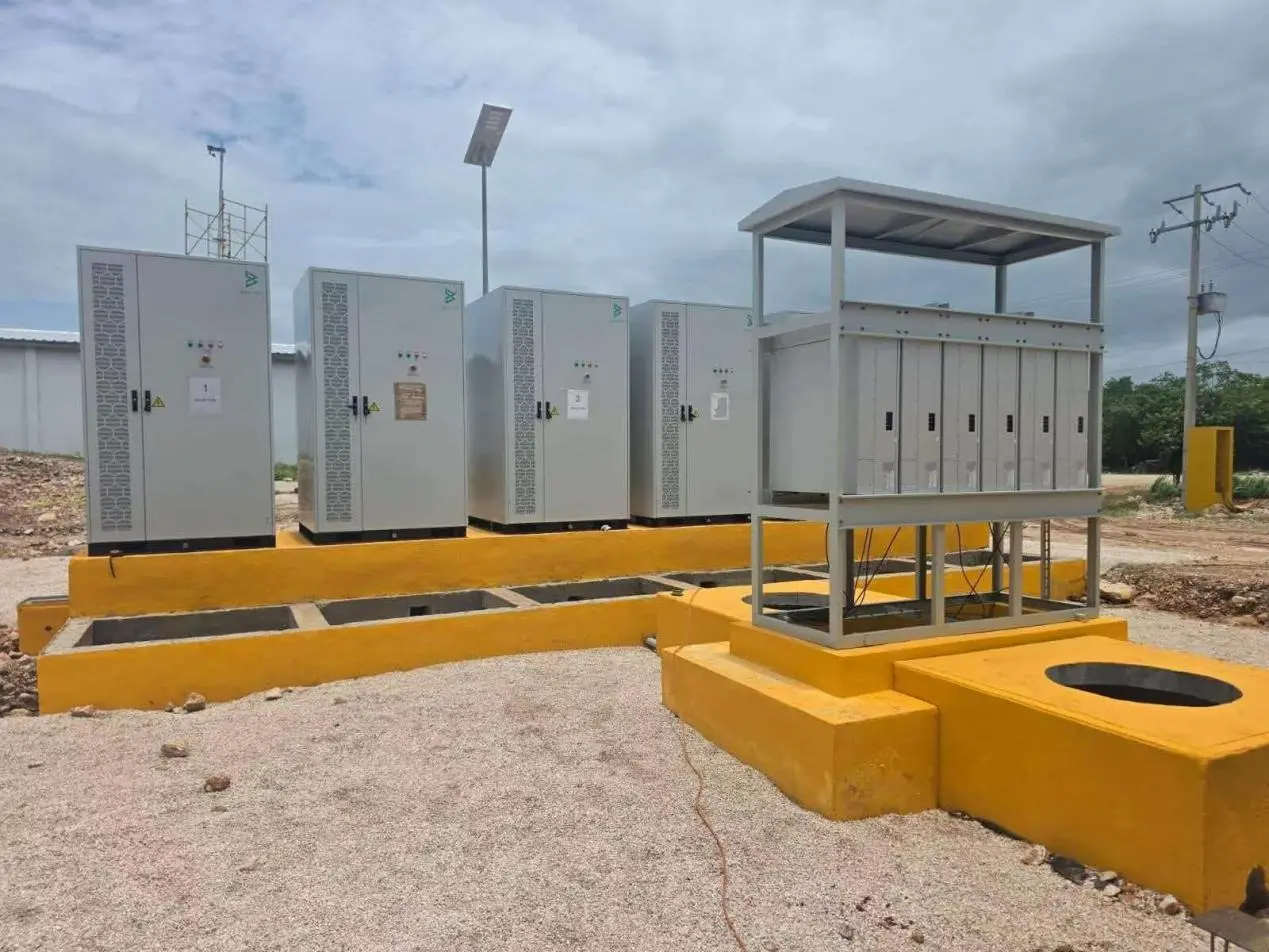

Obrázok 1: Integrovaná konfigurácia invertorovej riadiacej skrine a nízkonapäťovej kombinačnej skrine

Na ľavej strane panela sú štyri nezávislé vonkajšie rozvádzače fotovoltaických invertorov; na pravej strane je nainštalovaný zodpovedajúci otvorený rozvodný rám nízkonapäťového zlučovača s dažďom odolným prístreškom. Všetky zariadenia sú namontované na vyvýšených žltých betónových základoch, ktoré majú zabudované káblové žľaby na zabezpečenie vstupu a výstupu káblov na dne, čím sa zabráni erózii dažďovej vody a vlhkosti na úrovni zeme.

Invertorová riadiaca skriňa: Vonkajší kryt s krytím IP54 s veľkoplošnými bočnými konvekčnými chladiacimi žalúziami a prachovými filtrami, s integrovanými ovládacími tlačidlami, stavovými indikátormi a poruchovými alarmami na prednom paneli. Každá jednotka pracuje nezávisle vo svojej určenej zóne, čo umožňuje údržbu jednotlivých jednotiek bez ovplyvnenia celého systému výroby energie.

Nízkonapäťový rozvodný rám: má otvorený dizajn strechy odolnej proti dažďu s prirodzeným odvodom tepla pre tropické prostredia s vysokou teplotou, vybavený šiestimi vnútornými výstupnými portami na agregáciu energie z viacerých meničov a zjednodušením kabeláže na mieste. Zariadenie zahŕňa solárne napájané monitorovacie a osvetľovacie stožiare, ktoré fungujú bez externého napájania, spĺňajúce požiadavky nočnej prevádzky, údržby a bezpečnostného dohľadu.

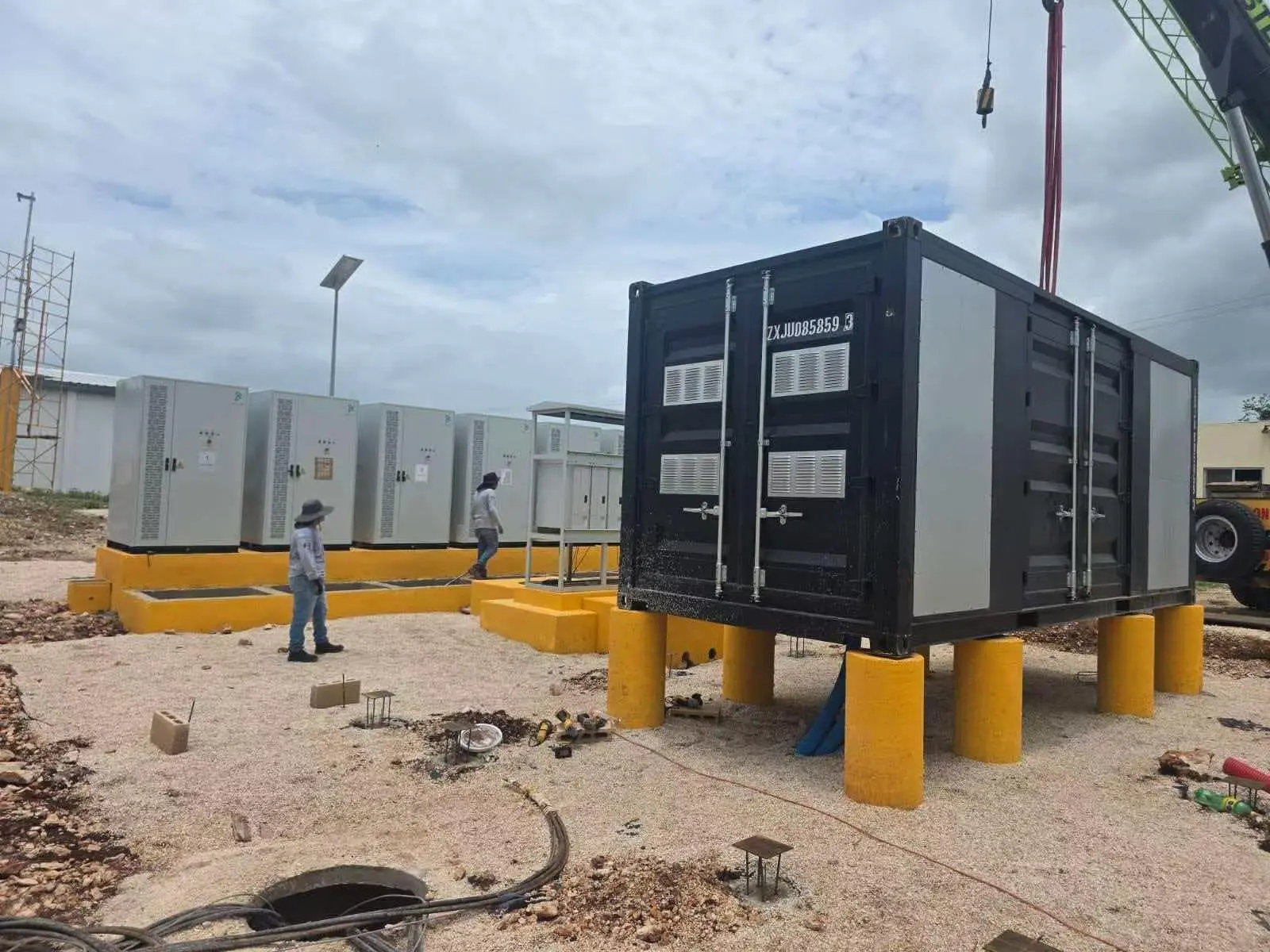

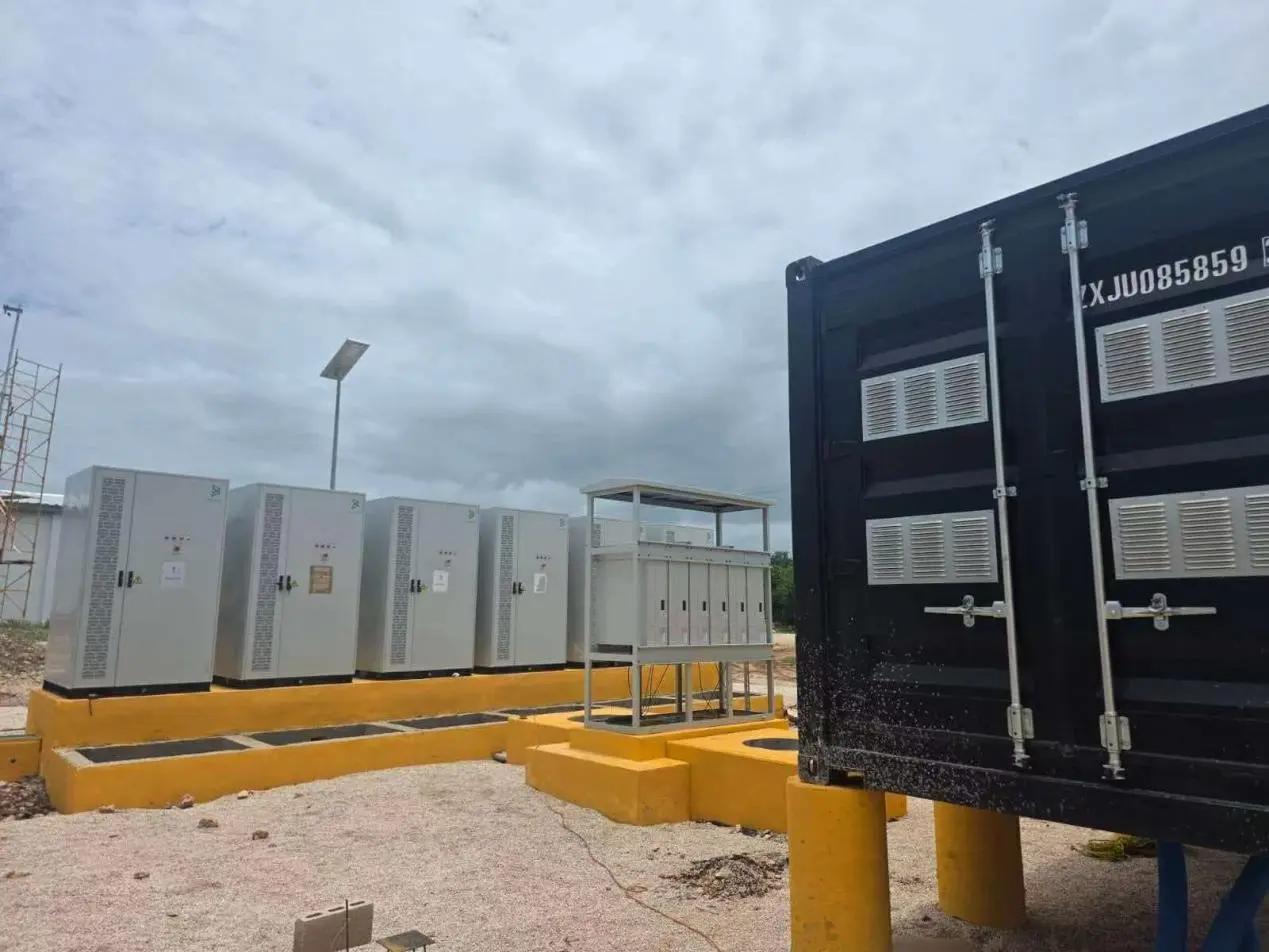

Obrázky 2 a 3: Kontajnerová rozvodňa prichádza na miesto; panoramatický pohľad na celú oblasť rozvodu energie

Na miesto bola dodaná integrovaná čierna kontajnerová rozvodňa, ktorá spolu so zadnou invertorovou skriňou a zlučovacou skriňou tvorí kompletný systém distribúcie fotovoltaickej energie. Obe strany kontajnera sú vybavené vetracími žalúziami odolnými voči dažďu a majú zabudované prachotesné a vodeodolné konštrukcie na zlepšenie odvodu tepla v prostredí s vysokou teplotou. Nádoba je potiahnutá vonkajším náterom odolným voči poveternostným vplyvom, ktorý poskytuje ochranu pred ultrafialovým žiarením a koróziou posypovou soľou, vďaka čomu je vhodná na dlhodobú prevádzku v podmienkach otvoreného vzduchu v Mexiku.

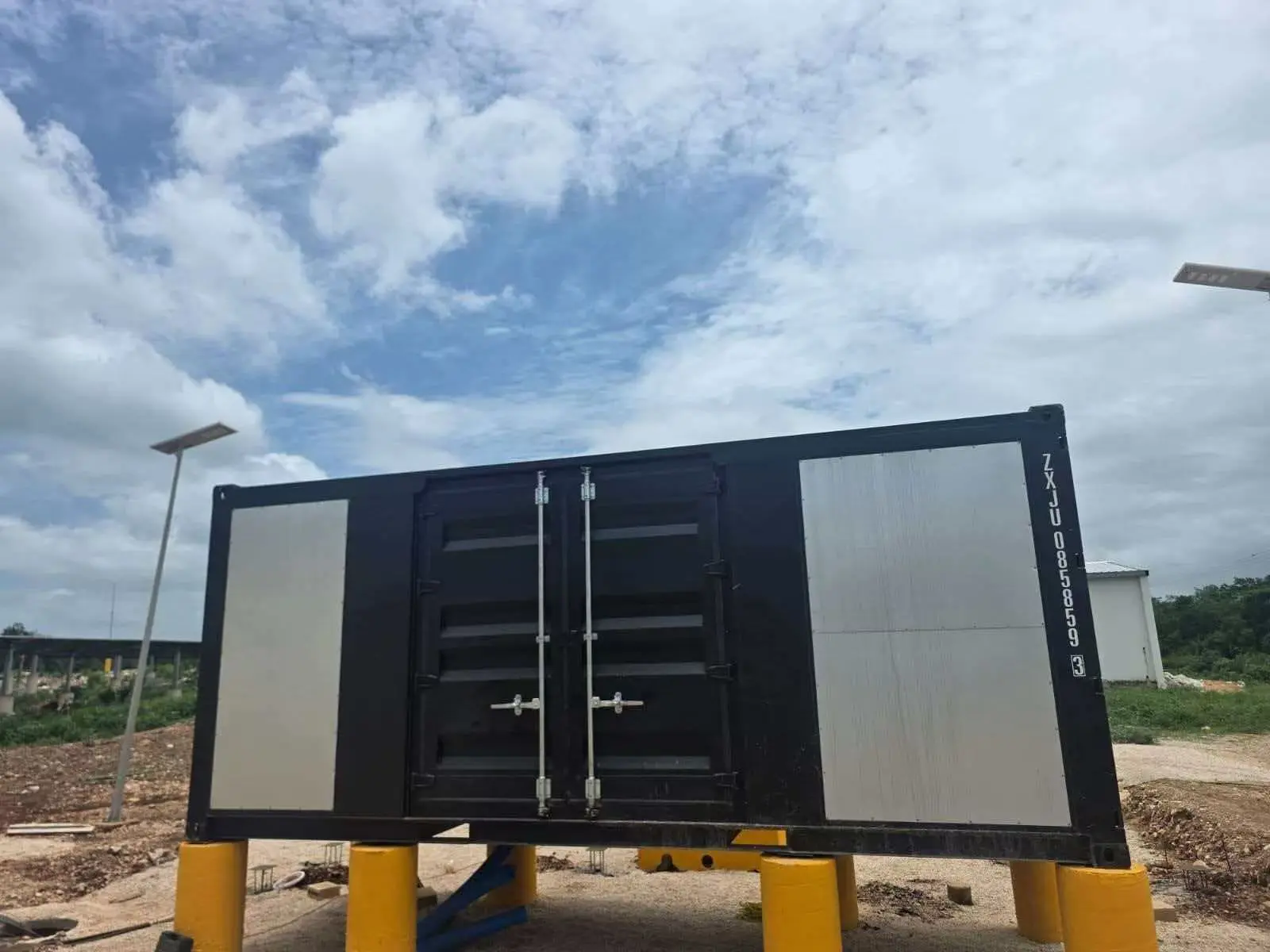

Obrázok 4: Kontajnerová krabica premenená na vzhľad produktu

Štandardizovaný dizajn kontajnerovej jednotky s dvojdverovými prístupovými kanálmi a bočnými panelmi na údržbu pre jednoduchú údržbu vnútorných zariadení; delená ventilačná štruktúra zaisťuje optimálny odvod tepla a zároveň poskytuje vodotesnú a prachotesnú ochranu, vďaka čomu je vhodná pre centralizované aplikácie stupňovitého a sieťového pripojenia v megawattových fotovoltaických elektrárňach.

Trhové výhody projektu

1.Prefabrikovaná integrovaná dodávka: Všetky zariadenia sú vopred zmontované a testované v továrni, čím sa výrazne skracuje čas výstavby a uvádzania do prevádzky v zahraničí, skracuje sa celkový cyklus dodávky projektu a znižujú sa celkové náklady na prácu generálneho dodávateľa.

2. Celý priemyselný reťazec sa vyznačuje komplexnými dodávateľskými schopnosťami s transformátormi, rozvádzačmi, prúdovými transformátormi, ochrannými relé a invertorovými skriňami, ktoré sú vyrábané interne podľa jednotných technických noriem, čo zabezpečuje pohodlné obstarávanie náhradných dielov a údržbu zariadení.

3. Toto riešenie, prispôsobené pre tropické podnebie, špecificky optimalizuje tepelné riadenie, odolnosť proti vlhkosti a korózii odolné konštrukcie prispôsobené horúcim a daždivým podmienkam Latinskej Ameriky, čím efektívne rieši bežné prevádzkové problémy, ako sú odstávky zariadení v dôsledku vysokých teplôt a hrdzavenie vo vonkajších elektrárňach.

4. V súlade so špecifikáciami miestnej siete, jej celkové parametre spĺňajú mexické elektrické štandardy, čo umožňuje priame schválenie pripojenia k sieti miestnymi energetickými spoločnosťami a robí ju vhodnou na replikáciu a nasadenie v projektoch skladovania fotovoltaickej energie v Mexiku, Strednej Amerike a karibskej oblasti.

Zhrnutie projektu

Tento mexický integrovaný projekt prefabrikovanej rozvodne pre fotovoltaiku a skladovanie energie využíva modulárne, komplexné riešenie distribúcie energie špecificky optimalizované pre tropické, horúce a daždivé podnebie v regióne so špecializovanými vylepšeniami v oblasti odolnosti proti vlhkosti, rozptylu tepla a ochrany proti korózii. Využitím konštrukčného prístupu, ktorý kombinuje továrenskú prefabrikáciu s rýchlou inštaláciou na mieste, dosahuje úplnú integráciu fotovoltaickej inverzie, zberu a distribúcie prúdu a zvýšenie napätia pre pripojenie k sieti. Riešenie demonštruje vysokú štandardizáciu a slúži ako referenčný prípad pre tropické elektrárne na obnoviteľnú energiu v Latinskej Amerike, vhodné na propagáciu zámorským klientom z oblasti fotovoltaiky a skladovania energie na kľúč.
