Ako suchý transformátor eliminuje riziká úniku oleja?

V suteréne nemocnice v Singapure sa vedľa hlavného elektrického rozvádzača nachádza transformátorová miestnosť. Izba je čistá, suchá a bez akéhokoľvek zápachu. Neexistujú žiadne ochranné bariéry, žiadne odlučovače oleja a vody a žiadne systémy na potlačenie požiaru okrem štandardných detektorov dymu. Toto nie je regulačný dohľad; je to zámerná voľba dizajnu, ktorá je možná vďaka použitiu suchého transformátora. V bežnom transformátore naplnenom olejom by rovnaká miestnosť vyžadovala ohradenú podlahu, ktorá by obsahovala netesnosti, protipožiarny kryt na zmiernenie rizika požiaru oleja a ventilačný systém na riadenie tepla a výparov. Transformátor suchého typu eliminuje všetky tieto požiadavky odstránením samotného oleja. Nejde len o pohodlie; je to zásadný posun v spôsobe, akým je navrhnutá elektrická bezpečnosť.

Otázka, ako aTransformátor suchého typueliminuje riziko úniku oleja je v podstate otázkou toho, čo nahrádza olej. V olejom naplnenom transformátore plní olej dve kritické funkcie: izoluje vinutia a chladí ich. Ak olej uniká, obe funkcie sú narušené, čo vedie k prehriatiu, poruche izolácie a potenciálne katastrofickej poruche. Transformátor suchého typu dosahuje rovnaké izolačné a chladiace funkcie prostredníctvom pevných materiálov a vzduchu. Vinutia sú zapuzdrené v pevnom izolačnom systéme, typicky liatej epoxidovej živici alebo materiáloch impregnovaných vákuovým tlakom (VPI). Chladenie sa dosahuje prirodzenou cirkuláciou vzduchu alebo núteným chladením vzduchom. Pretože tu nemôže uniknúť žiadna kvapalina, riziko úniku oleja sa nielen zníži; je úplne eliminovaný. Tento článok preskúma technické, materiálové a konštrukčné prvky, vďaka ktorým je suchý transformátor vynikajúcou voľbou pre aplikácie, kde je riziko úniku oleja neprijateľné.

Obsah

• 1. Anatómia úniku oleja: Kde zlyhávajú transformátory naplnené olejom?
• 2. Izolácia zo živice: Pevná bariéra, ktorá nahrádza olej
• 3. Technológia VPI: Keď sa vinutie stane izoláciou
• 4. Chladenie bez kvapaliny: Ako vzduch funguje ako olej
• 5. Bezpečnostný a ekologický prípad pre transformátory suchého typu
• 6. Často kladené otázky (FAQ)
• 7. Záver

1. Anatómia úniku oleja: Kde zlyhávajú transformátory naplnené olejom?

Aby sme pochopili, prečo je suchý transformátor lepší, je užitočné porozumieť špecifickým poruchovým bodom, ktoré vedú k úniku oleja v konvenčných transformátoroch. Olejom naplnený transformátor je komplexná zostava oceľovej nádrže, jadra, vinutia, izolácie, puzdier, tesnení a ventilov. Každý z týchto komponentov predstavuje potenciálnu cestu úniku. Počas životnosti transformátora je olej vystavený tepelným cyklom, čo spôsobuje, že nádrž a komponenty sa rozťahujú a zmršťujú. Tento cyklický pohyb môže spôsobiť stlačenie a uvoľnenie tesnení, ktoré nakoniec stratia svoju tesniacu silu. Samotný olej môže degradovať, vytvárať kyseliny a kal, ktoré napádajú tesnenia a nádrž. Vo zvarových švoch môžu vzniknúť únavové trhliny. Ventily a puzdrá sa môžu uvoľniť. A samotná nádrž môže korodovať, najmä vo vlhkom alebo korozívnom prostredí. V tabuľke nižšie sú zhrnuté najbežnejšie miesta úniku oleja v transformátore naplnenom olejom.

Následky úniku oleja sa neobmedzujú len na stratu izolačnej a chladiacej kvapaliny. Únik oleja vytvára nebezpečenstvo pošmyknutia na podlahe, kontaminuje pôdu a spodnú vodu, ak sa dostane do životného prostredia, a zvyšuje riziko požiaru, ak sa olej dostane do kontaktu so zdrojom vznietenia. Vo vnútorných inštaláciách môže akumulácia olejových pár predstavovať zdravotné riziko pre personál. Náklady na vyčistenie úniku oleja, likvidáciu kontaminovanej pôdy a opravu transformátora môžu byť značné. V niektorých jurisdikciách môžu byť regulačné pokuty za únik ropy prísne. To je dôvod, prečo sa mnohí manažéri a inžinieri obracajú na suchý transformátor, ktorý tieto riziká úplne eliminuje.

oLugao Power Co., Ltd., vyrábame transformátory už viac ako dve desaťročia a z prvej ruky sme videli náklady a riziká spojené s únikmi oleja. Naša továreň vyrába transformátory plnené olejom aj suché transformátory a zaviazali sme sa pomôcť našim zákazníkom vybrať správnu technológiu pre ich špecifickú aplikáciu. Pre vnútorné inštalácie, citlivé prostredia a miesta, kde je požiarna bezpečnosť prvoradá, je suchý transformátor často tou najlepšou voľbou.

2. Izolácia zo živice: Pevná bariéra, ktorá nahrádza olej

Najbežnejší typ suchého transformátora používa izoláciu z liatej živice. V tomto dizajne sú vysokonapäťové a nízkonapäťové vinutia zapuzdrené v pevnej liatej epoxidovej živici. Živica sa zmieša s plnivom, ako je kremičitá múčka, a naleje sa do formy okolo vinutia. Živica sa potom vytvrdí a vytvorí tvrdú, pevnú škrupinu, ktorá úplne uzatvára vinutie. Tento plášť poskytuje elektrickú izoláciu aj mechanickú ochranu vinutia. Keďže izolácia je pevná, nedochádza k úniku kvapaliny. Izolačný systém z liatej živice je tiež vysoko odolný voči vlhkosti, prachu a korozívnym chemikáliám, vďaka čomu je vhodný do drsného prostredia.

Izolačný systém z liatej živice nie je len náhradou oleja; je to v mnohých ohľadoch špičkový izolačný systém. Epoxidová živica má vysokú dielektrickú pevnosť, čo znamená, že vydrží vysoké napätie bez toho, aby sa rozbila. Má tiež vysokú tepelnú vodivosť, ktorá v niektorých prípadoch umožňuje odvádzanie tepla z vinutia efektívnejšie ako olej. Živica je tiež samozhášavá, čo znamená, že neudrží oheň. Toto je kritická bezpečnostná výhoda oproti oleju, ktorý je horľavý. Nižšie uvedená tabuľka porovnáva kľúčové vlastnosti izolácie z liatej živice s olejovou izoláciou.

V našej továrni používame proces vákuového odlievania, aby sme zabezpečili, že epoxidová živica úplne vyplní formu a zapuzdrí vinutie bez akýchkoľvek dutín alebo vzduchových vreciek. Dutiny môžu spôsobiť čiastočné výboje, ktoré môžu časom viesť k zlyhaniu izolácie. Náš proces vákuového odlievania zaisťuje, že živica je hustá a homogénna a poskytuje najvyššiu úroveň integrity izolácie. Používame tiež riadený proces vytvrdzovania, aby sme zabezpečili, že živica dosiahne svoje úplné mechanické a elektrické vlastnosti. Výsledkom je suchý transformátor, ktorý je úplne bez oleja a rizík spojených s únikom oleja.

3. Technológia VPI: Keď sa vinutie stane izoláciou

Zatiaľ čo liata živica je najbežnejším typom suchého transformátora, existuje ďalšia technológia, ktorá sa používa pre väčšie transformátory: vákuová tlaková impregnácia (VPI). V transformátore VPI nie je vinutie zapuzdrené v pevnom bloku živice. Namiesto toho je vinutie impregnované živicovým lakom pod vákuom a tlakom. Lak prenikne cez izolačný papier a priestory medzi vodičmi a vyplní ich živicou. Po procese impregnácie sa vinutie vytvrdí a živica stvrdne, čím sa celé vinutie spojí do pevnej, súdržnej štruktúry. Táto štruktúra je potom pokrytá ochrannou vrstvou, ako je silikónový povlak, aby bola poskytnutá dodatočná ochrana proti vlhkosti a kontaminácii.

Proces VPI vytvára vinutie, ktoré je mimoriadne robustné. Živica spája vodiče dohromady, čím zabraňuje pohybu a vibráciám, ktoré môžu spôsobiť odieranie izolácie. Živica tiež utesňuje vinutie proti vlhkosti a nečistotám. Rovnako ako liata živica, transformátory VPI sú úplne bez oleja, čím sa eliminuje riziko úniku oleja. Transformátory VPI sa často používajú pre väčšie výkony, kde by pevný blok transformátora z liatej živice bol príliš ťažký alebo príliš drahý. Nižšie uvedená tabuľka porovnáva kľúčové charakteristiky liatych živíc a transformátorov VPI.

V Lugao vyrábame liate živice aj transformátory suchého typu VPI. Naša továreň je vybavená najmodernejším vákuovým odlievaním a VPI zariadením a naši inžinieri majú rozsiahle skúsenosti s výberom správnej technológie pre každú aplikáciu. Či už je požiadavka na kompaktný, ľahký transformátor pre vnútornú rozvodnú dosku alebo veľký, vysokonapäťový transformátor pre priemyselné zariadenie, môžeme poskytnúť riešenie suchého typu transformátora, ktoré eliminuje riziko úniku oleja.

4. Chladenie bez kvapaliny: Ako vzduch funguje ako olej

Jednou z funkcií oleja v transformátore je chladenie vinutí. Olej odvádza teplo od vinutia a prenáša ho na povrch nádrže, kde sa odvádza do okolitého vzduchu. V transformátore suchého typu sa chladiaca funkcia vykonáva vzduchom. Vinutia sú navrhnuté so vzduchovými kanálmi a chladiacimi kanálmi, ktoré umožňujú cirkuláciu vzduchu a odvádzanie tepla. V malých transformátoroch postačuje prirodzená konvekcia na zabezpečenie potrebného chladenia. Vo väčších transformátoroch sa ventilátory používajú na pretláčanie vzduchu cez chladiace kanály, čím sa zvyšuje chladiaca kapacita. Nižšie uvedená tabuľka porovnáva metódy chladenia používané v olejových a suchých transformátoroch.

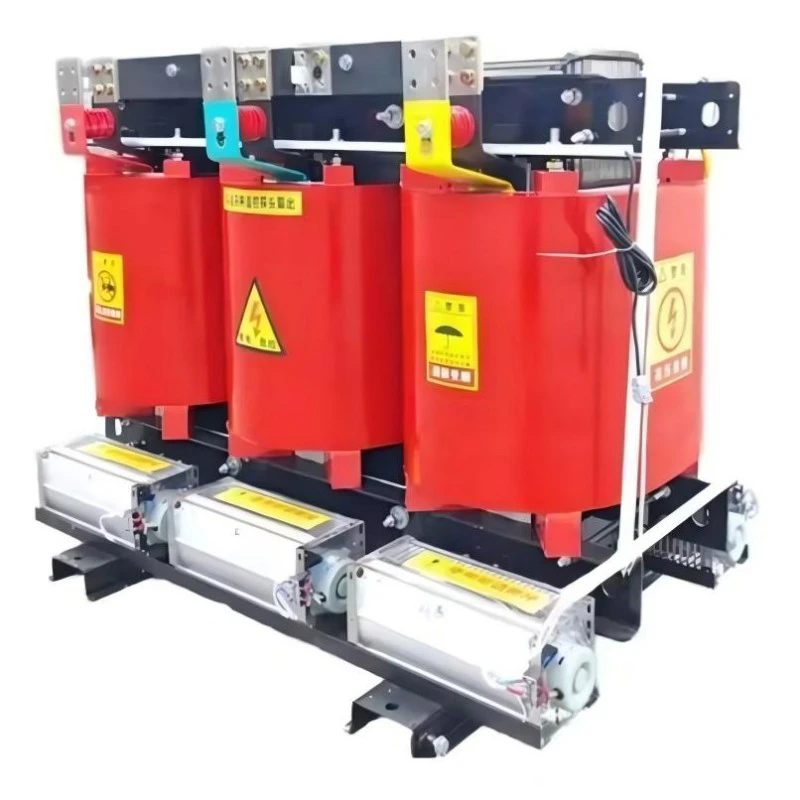

V našej továrni navrhujeme naše transformátory suchého typu s optimalizovanými systémami chladenia vzduchom. Vinutia sú konštruované z presne navinutých vodičov a izolačných materiálov, ktoré vytvárajú rovnomerné chladiace kanály. Vo väčších jednotkách používame vysokoúčinné ventilátory, ktoré zaisťujú efektívne chladenie vinutí pri všetkých podmienkach zaťaženia. Teplotné senzory a riadiace systémy využívame aj na sledovanie teploty vinutia a na ovládanie ventilátorov. To zaisťuje, že transformátor pracuje pri optimálnej teplote, čím sa maximalizuje jeho účinnosť a životnosť. Neprítomnosť oleja v chladiacom systéme eliminuje riziko netesností a potrebu zadržiavania a likvidácie oleja, vďaka čomu je suchý transformátor ekologickejším riešením s nižšou údržbou.

5. Bezpečnostný a ekologický prípad pre transformátory suchého typu

Eliminácia úniku oleja nie je jedinou výhodou suchého transformátora. Neprítomnosť ropy tiež eliminuje riziko požiaru, potrebu zadržiavania ropy a environmentálne riziká spojené s únikom ropy. Tieto bezpečnostné a environmentálne výhody sú pre správcov zariadení, poisťovateľov a regulátorov čoraz dôležitejšie. V mnohých jurisdikciách je použitie suchých transformátorov povinné pre vnútorné inštalácie a na miestach, kde môže byť prítomná verejnosť, ako sú nemocnice, školy a nákupné centrá. Nižšie uvedená tabuľka sumarizuje bezpečnostné a environmentálne výhody suchých transformátorov v porovnaní s olejovými transformátormi.

V Lugao sme sa zaviazali poskytovať našim zákazníkom bezpečné, spoľahlivé a ekologické riešenia transformátorov. Naše transformátory suchého typu sú navrhnuté tak, aby spĺňali najprísnejšie bezpečnostné a environmentálne normy. V našich transformátoroch zo živice a VPI používame iba vysokokvalitné, samozhášavé materiály. Naša továreň je certifikovaná podľa ISO 9001 a ISO 14001 a naše výrobky sú testované podľa IEC 60076 a ďalších medzinárodných noriem. Či už staviate nové zariadenie alebo modernizujete existujúce, môžeme vám pomôcť vybrať ten správny suchý transformátor pre vašu aplikáciu.

6. Často kladené otázky (FAQ)

Otázka 1: Sú transformátory suchého typu úplne bez oleja?

Odpoveď: Áno, transformátory suchého typu sú úplne bez oleja. Používajú pevné izolačné materiály, ako je liata epoxidová živica alebo papier impregnovaný živicou, a na chladenie vzduch. V transformátore nie je žiadne tekuté dielektrikum ani chladivo. Toto je definujúca charakteristika transformátora suchého typu a dôvod, prečo eliminuje riziko úniku oleja.

Otázka 2: Aké sú hlavné aplikácie pre transformátory suchého typu?

Odpoveď: Suché transformátory sa zvyčajne používajú v aplikáciách, kde je kritická požiarna bezpečnosť a ochrana životného prostredia. Bežné aplikácie zahŕňajú vnútorné inštalácie v nemocniciach, školách, nákupných centrách a kancelárskych budovách. Používajú sa aj v podzemných baniach, tuneloch a pobrežných plošinách, kde je riziko úniku ropy alebo požiaru neprijateľné. Sú tiež preferované pre aplikácie obnoviteľnej energie, ako sú veterné a solárne farmy.

Otázka 3: Ako sa porovnávajú suché transformátory s olejovými transformátormi z hľadiska účinnosti?

Odpoveď: Suché transformátory sú vo všeobecnosti o niečo menej účinné ako olejové transformátory s rovnakým výkonom. Vzduch je totiž menej účinným chladiacim médiom ako olej. Rozdiel je však malý a moderné transformátory suchého typu s optimalizovanými chladiacimi systémami môžu dosiahnuť účinnosť, ktorá je veľmi blízka účinnosti olejových transformátorov. Pre mnohé aplikácie prevažujú bezpečnostné a environmentálne výhody suchých transformátorov nad malým rozdielom v účinnosti.

Otázka 4: Akú údržbu vyžadujú transformátory suchého typu?

Odpoveď: Suché transformátory vyžadujú menšiu údržbu ako transformátory plnené olejom. Neexistuje žiadny olej na testovanie, filtrovanie alebo výmenu. Hlavnými úlohami údržby je čistenie vzduchových potrubí a chladiacich ventilátorov, aby sa zabezpečilo správne prúdenie vzduchu, a pravidelná kontrola vinutia, či sa na ňom nenahromadil prach. V niektorých prostrediach môže byť potrebné vyčistiť vinutia vysávačom alebo suchou handričkou. Interval údržby je zvyčajne ročný alebo dvojročný v závislosti od prostredia.

Otázka 5: Sú transformátory suchého typu drahšie ako transformátory plnené olejom?

Odpoveď: Suché transformátory majú vo všeobecnosti vyššie počiatočné obstarávacie náklady ako olejové transformátory s rovnakým výkonom. Celkové náklady na vlastníctvo však môžu byť nižšie, keď sa zohľadnia náklady na ochranu pred ropou, hasenie požiaru, údržbu a súlad so životným prostredím. Pri vnútorných inštaláciách môžu úspory na stavebných nákladoch (nie sú potrebné ohradené podlahy alebo protipožiarne miestnosti) kompenzovať vyššiu obstarávaciu cenu. Naša továreň môže poskytnúť podrobné porovnanie nákladov pre vašu konkrétnu aplikáciu.

7. Záver

Transformátor suchého typu eliminuje riziko úniku oleja elimináciou samotného oleja. Použitím pevných izolačných systémov, ako je liata epoxidová živica alebo impregnácia VPI, a vzduchovým chladením poskytuje transformátor suchého typu úroveň bezpečnosti a ochrany životného prostredia, ktorá nie je možná pri konvenčných transformátoroch naplnených olejom. Výhody sú jasné: žiadne úniky oleja, žiadne riziko požiaru, žiadne požiadavky na uzavretie a minimálna údržba. Pre aplikácie, kde je bezpečnosť, spoľahlivosť a zodpovednosť za životné prostredie prvoradá, je suchý transformátor vynikajúcou voľbou.

V Lugao Power Co., Ltd. navrhujeme a vyrábame suché transformátory už viac ako desať rokov. Naša továreň používa pokročilé vákuové liatie a technológiu VPI na výrobu transformátorov, ktoré spĺňajú najvyššie štandardy kvality a výkonu. Ponúkame celý rad suchých transformátorov, od malých distribučných jednotiek až po veľké výkonové transformátory. Náš technický tím je k dispozícii, aby vám pomohol pri výbere správneho transformátora pre vašu aplikáciu. Či už vás znepokojujú riziká úniku oleja, požiarna bezpečnosť alebo súlad so životným prostredím, môžeme vám poskytnúť riešenie, ktoré splní vaše potreby.

Kontaktujte Lugao Power Co., Ltd. dnessa dozviete viac o našich produktoch suchého transformátora a o tom, ako môžu eliminovať riziká úniku oleja vo vašom zariadení.
