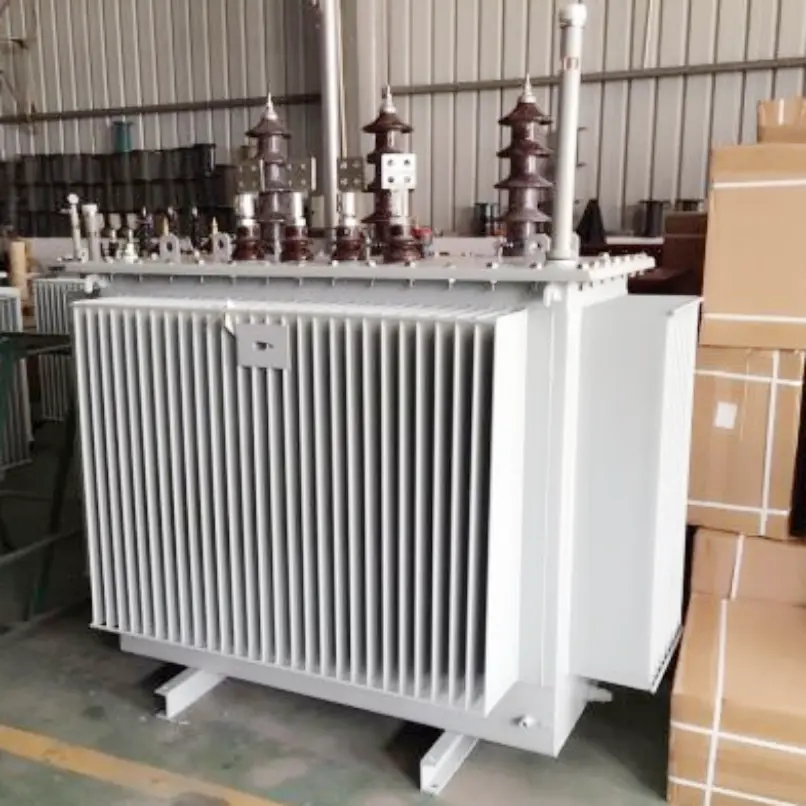

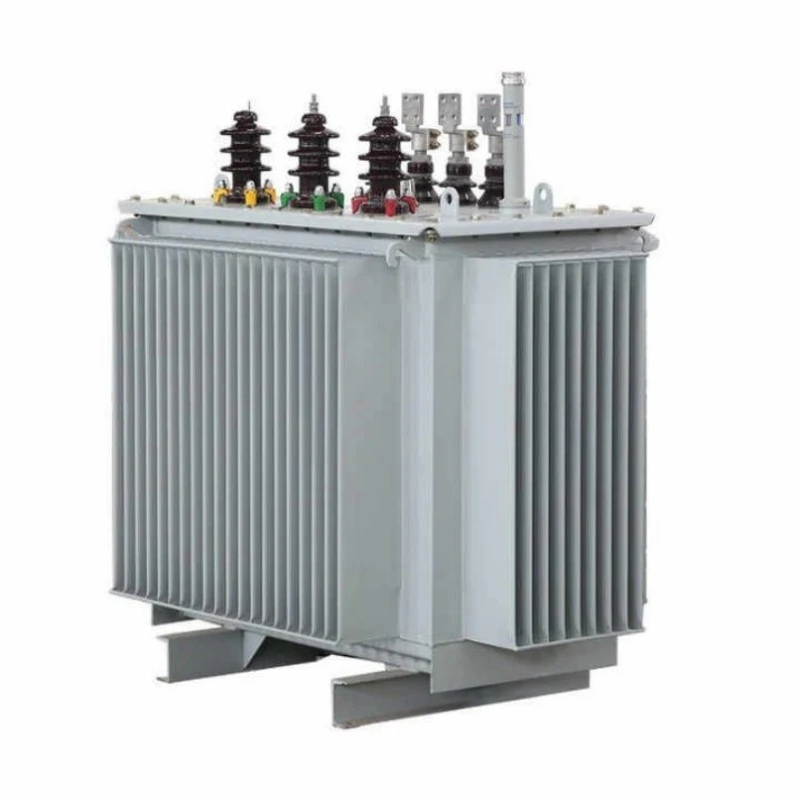

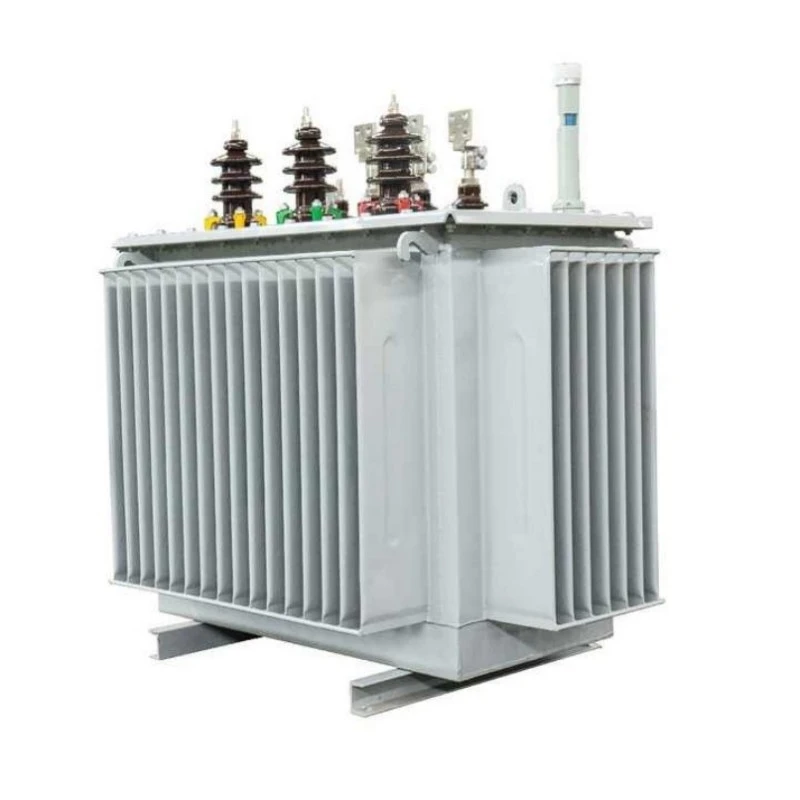

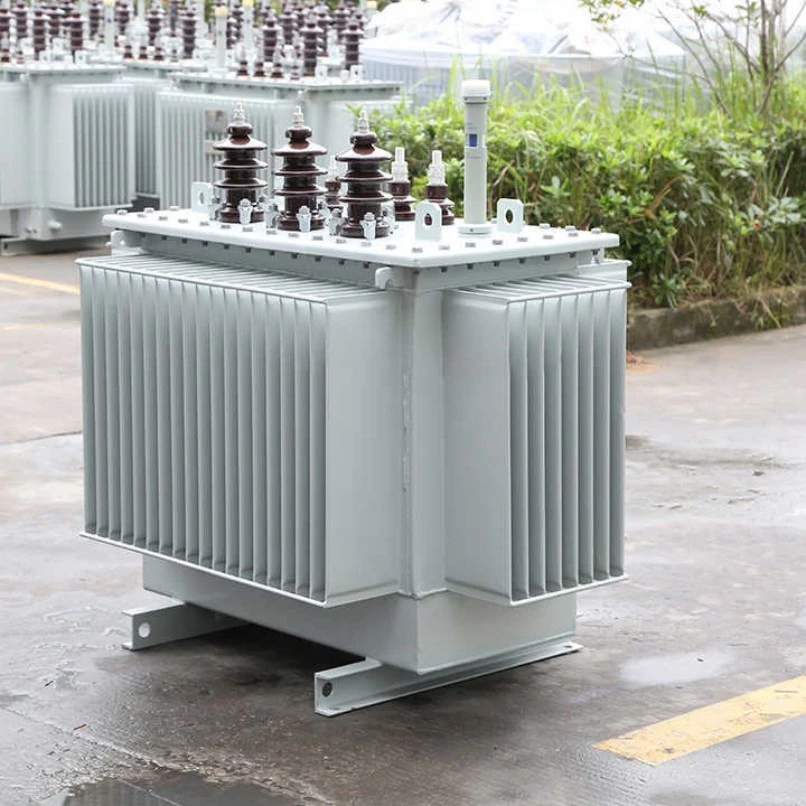

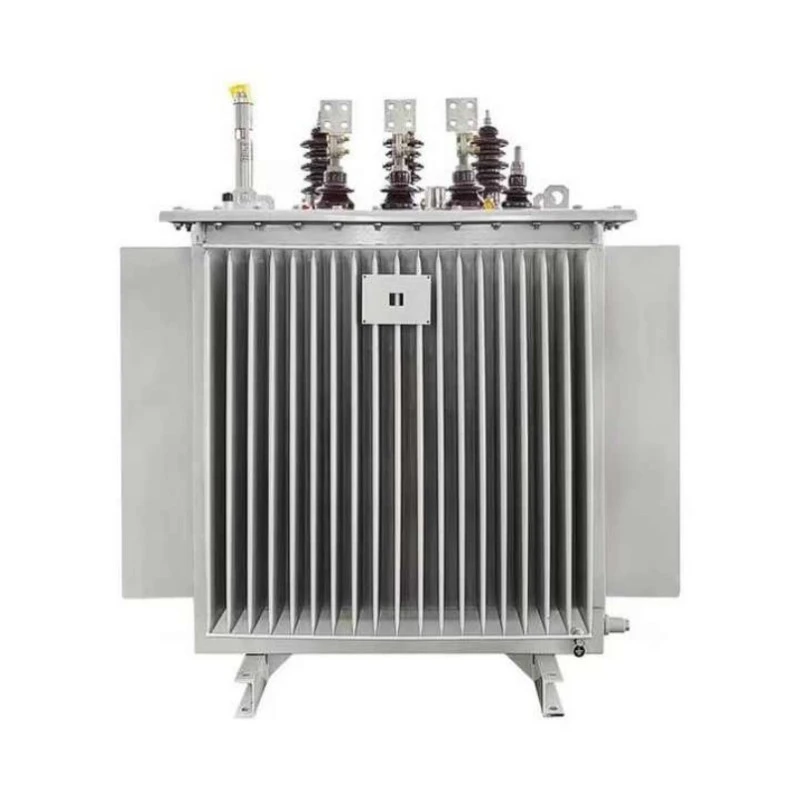

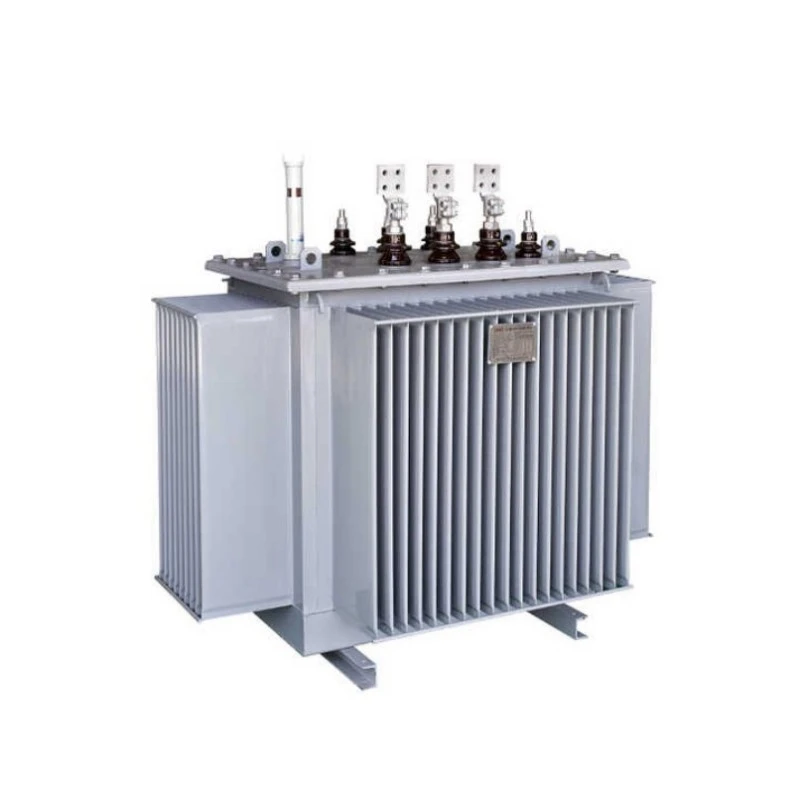

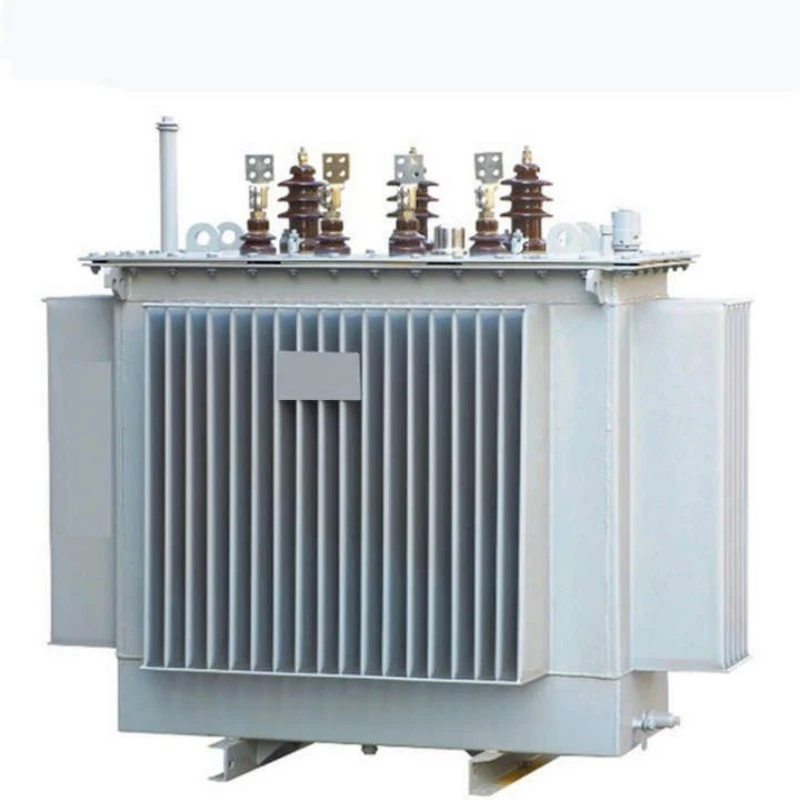

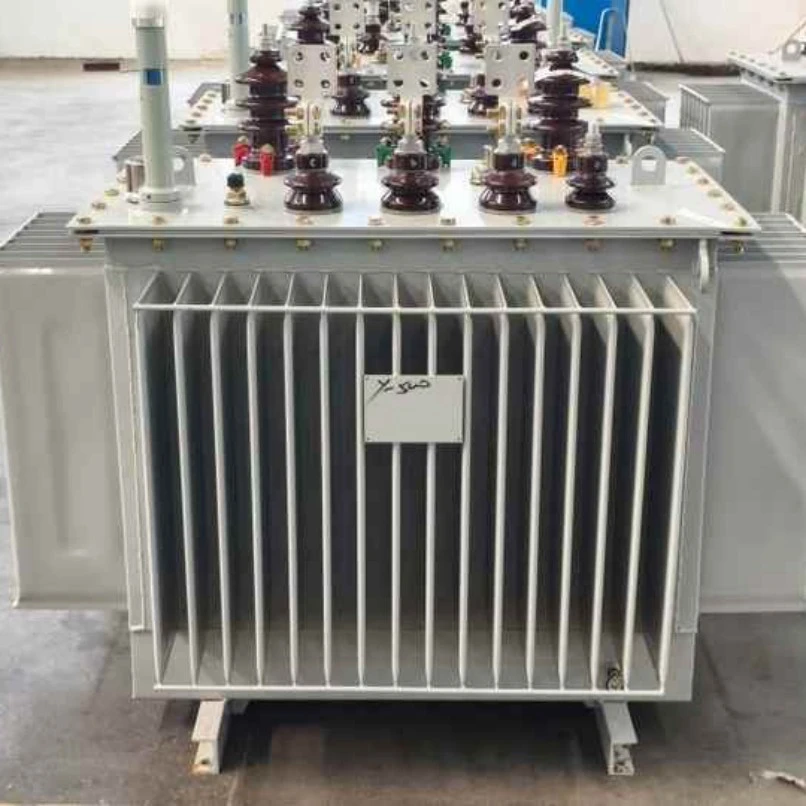

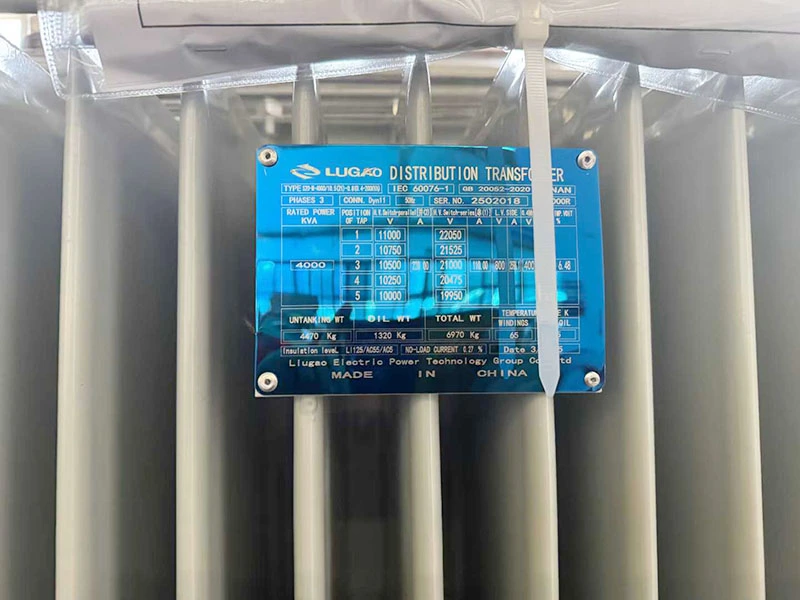

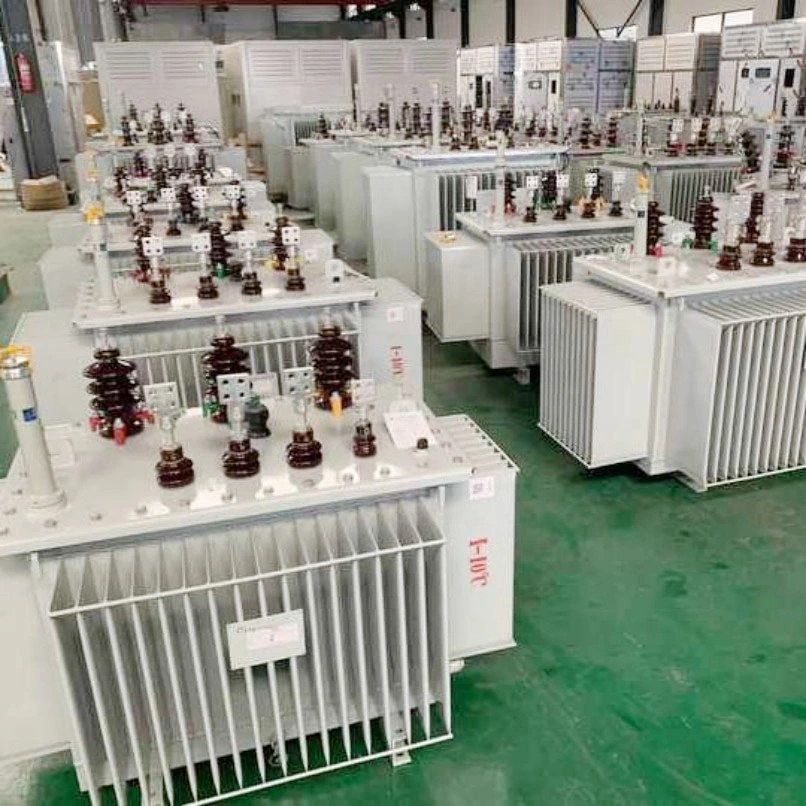

S11 Kompaktná rozvodňa elektrický olejový transformátor

Kompaktný elektrický olejový transformátor S11 našej spoločnosti je vysoko efektívne a energeticky úsporné riešenie navrhnuté špeciálne pre moderné rozvodné siete. Zakúpením tohto produktu získate integrovanú jednotku kombinovanú s transformátorom,vysokonapäťové rozvádzače, a nízkonapäťové rozvodné zariadenia, čím sa výrazne šetrí inštalačný priestor a náklady na výstavbu.

Tento produkt využíva nízkostratové jadro z kremíkovej ocele a medené vinutia s vysokou vodivosťou, čo vedie k výrazne nižším stratám naprázdno v porovnaní s národnými normami, čo vedie k podstatnému zníženiu spotreby energie pri dlhodobej prevádzke. Chladiaci systém ponorený do oleja zaisťuje vynikajúci odvod tepla a udržiava stabilnú prevádzku aj pri vysokej teplote a vysokom zaťažení. Jeho kompaktná modulárna štruktúra uľahčuje prepravu a inštaláciu a zvyšuje bezpečnosť údržby na mieste.

Vlastnosti a aplikácia produktu

Vlastnosti

1. Spĺňa alebo prekračuje normy ANSI.IEC.GB.SANS

2. Bezpečná manipulácia, inštalácia a prevádzka.

3. Atraktívny, moderný vzhľad

4. Rozumná štruktúra

5. Úplne utesnené

6. Vyššia spoľahlivosť systému

7. Vysoká bezpečnosť a spoľahlivosť v prevádzke

8. Vysoká kapacita preťaženia a účinnosti

9. Robustná konštrukcia s vynikajúcou schopnosťou skratu a tepelnej odolnosti

10. Transformátory sú efektívnejšie vďaka zníženým stratám naprázdno a zníženým stratám pri zaťažení

Kompaktný elektrický olejový transformátor ponorený do rozvodne S11 má štyri hlavné výhody:

Vysoká účinnosť a úspora energie:Vďaka použitiu nízkostratovej kremíkovej ocele a optimalizovanej štruktúre jadra sú straty bez zaťaženia a straty zaťaženia výrazne nižšie ako straty pri tradičných výrobkoch, čo je v súlade s národnými smernicami o úspore energie a podstatne znižuje prevádzkové náklady počas dlhodobej prevádzky.

Vynikajúci odvod tepla a kapacita preťaženia:ako anolejový transformátor, používa ako chladiace a izolačné médium vysokovýkonný izolačný olej, ktorý ponúka vysokú účinnosť odvádzania tepla a udržiava stabilnú prevádzku aj pri vysokej teplote, veľkom zaťažení alebo drsných podmienkach, čím sa efektívne predlžuje životnosť zariadenia.

Kompaktný dizajn konštrukcie:Elektrické olejové ponorné transformátory pre kompaktnú rozvodňu S11 sú navrhnuté na mieru pre kompaktné rozvodne, vyznačujú sa malým pôdorysom a kompaktnou štruktúrou, ktorá uľahčuje inštaláciu a údržbu. Sú obzvlášť vhodné pre vnútorné alebo vonkajšie rozvody elektrickej energie, kde je priestor na prvom mieste.

Vysoká spoľahlivosť a bezpečnosť:plne utesnená štruktúra účinne zabraňuje oxidácii oleja a prenikaniu vlhkosti, poskytuje vynikajúci izolačný výkon a odolnosť proti skratu, čím zaisťuje dlhodobú bezpečnú a stabilnú prevádzku v zložitých podmienkach siete.

Aplikácia

Normálne prevádzkové podmienky transformátora

1. Výška nad hladinou mora je pod 1000 m;

2. Teplota okolia;

3. Najvyššia teplota vzduchu +40°C;

4. Najvyššia denná priemerná teplota vzduchu+30°C;

5. Najvyššia ročná priemerná teplota vzduchu +20°C;

6. Najnižšia teplota vonkajšieho vzduchu -25°C;

Hlavné aplikačné scenáre

Mestské rozvodné siete elektrickej energie:Vhodné pre kompaktné rozvodne v obytných oblastiach, komerčných oblastiach a priemyselných parkoch, ktoré spĺňajú požiadavky na energiu s vysokou hustotou.

Nové energetické projekty:Elektrické olejové ponorné transformátory kompaktnej rozvodne S11 sa široko používajú v etapách zvyšovania alebo distribúcie fotovoltaických a veterných systémov na výrobu energie, ktoré sú schopné odolať drsnému vonkajšiemu prostrediu.

Výstavba infraštruktúry:Vhodné pre miesta s vysokými požiadavkami na spoľahlivosť napájania, ako sú letiská, metro, nemocnice a dátové centrá.

Dočasné a núdzové napájanie:Kompaktná konštrukcia, ľahká preprava, vhodná pre dočasné rozvodne alebo scenáre núdzových opráv.

Parameter produktu (špecifikácia)

Porovnanie transformátora S11 VS S13

Výber správneho distribučného transformátora závisí od cieľov energetickej účinnosti vášho projektu, rozpočtu a dlhodobých prevádzkových nákladov. Olejové ponorné transformátory S11 aj S13 sú široko používané v systémoch distribúcie energie, ale sú navrhnuté pre rôzne výkonnostné priority.

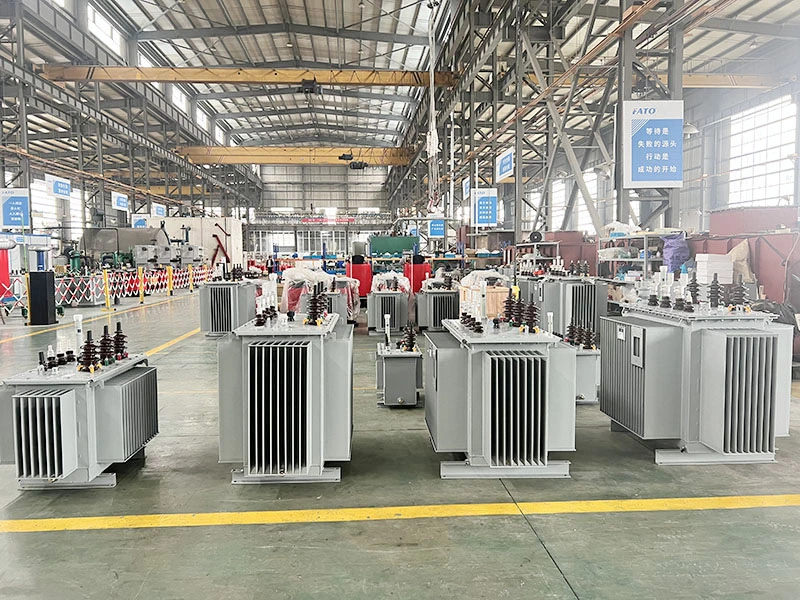

Podrobnosti o výrobe

Základný materiál a proces

Jadro elektrických olejových transformátorov ponorených do kompaktnej rozvodne S11 je skonštruované z vysoko priepustnej za studena valcovanej kremíkovej ocele s orientovanou štruktúrou. Laminácie jadra sú precízne strihané a automaticky naskladané, aby sa zabezpečili tesné spoje a rovnomerné magnetické dráhy, čím sa zásadne minimalizuje prúd naprázdno a straty rozptylom.

Štruktúra vinutia

Vysokonapäťové aj nízkonapäťové vinutia používajú medené vodiče bez obsahu kyslíka pre vysokú elektrickú vodivosť a nízke odporové straty. Nízkonapäťové vinutia navyše prijímajú konfiguráciu vinutia fólie s jednotnou medzivrstvovou izoláciou, čo výrazne zvyšuje odolnosť proti skratu.

Izolačný systém

Na zabezpečenie vynikajúcej dielektrickej pevnosti a chemickej stability sa používa vysokokvalitný minerálny izolačný olej alebo voliteľne ekologická izolačná kvapalina s vysokým bodom horenia. Izolačný systém olej-papier prechádza prísnymi procesmi vákuového sušenia a plnenia oleja, aby sa zabezpečilo, že nezostanú žiadne zvyškové vzduchové bubliny, čím sa dosiahne počiatočné napätie pri čiastočnom výboji vysoko nad štandardné požiadavky, čím sa zabezpečí dlhodobá prevádzková spoľahlivosť.

Detaily konštrukčného návrhu

Nádrž a tesniaca konštrukcia

Nádrž obsahuje vlnitý panel alebo integrovaný rebrový chladič, ktorý spĺňa požiadavky na chladenie a zároveň poskytuje elastickú flexibilitu na automatické prispôsobenie sa kolísaniu objemu oleja. Plne utesnená konštrukcia je vybavená pretlakovým ventilom a indikátorom hladiny oleja, ktorý zabraňuje kontaktu medzi olejom a okolitým vzduchom, čím zabraňuje oxidácii a absorpcii vlhkosti a predlžuje intervaly výmeny oleja.

Kompaktný integrovaný dizajn

Kompaktné transformátory S11 Electrical Oil Imered Transformers, optimalizované pre aplikácie kompaktných rozvodní, umožňujú predinštalovanú integráciu s vysokonapäťovými rozvádzačmi a nízkonapäťovými distribučnými panelmi. Vonkajšie rozmery sú presne vypočítané tak, aby minimalizovali pôdorys a zároveň spĺňali požiadavky na elektrickú vzdialenosť a izolačnú vzdialenosť. Zdvíhacie oká, otvory na upevnenie základne a spôsoby vstupu káblov sú štandardizované, aby sa uľahčila rýchla inštalácia a pripojenie na mieste.

Konfigurácia ochrany a kontroly

Monitorovanie a ochrana teploty

Štandardne sa dodáva teplomer oleja a indikátor teploty vinutia, ktorý umožňuje monitorovanie teploty v reálnom čase a ponúka konfigurovateľné alarmové a vypínacie kontakty. Pre vysokokapacitné transformátory umožňuje voliteľný systém merania teploty z optických vlákien presné monitorovanie teplôt vinutia a poskytuje podporu údajov pre dynamické riadenie záťaže.

Ochrana tlaku a hladiny oleja

Pretlakový ventil je nainštalovaný na automatické uvoľnenie tlaku v prípade abnormálneho vnútorného tlaku v nádrži, čím sa zabráni deformácii alebo prasknutiu. Ukazovateľ hladiny oleja je vybavený funkciou alarmu nízkej hladiny oleja, ktorá umožňuje včasný zásah údržby alebo detekciu úniku.

Zabezpečenie kvality a testovania

Každý transformátor sa pred dodaním podrobuje komplexným typovým testom a rutinným testom, vrátane testov straty naprázdno a straty záťaže, testov skratovej impedancie, testov odolnosti proti indukovanému prepätiu, testov čiastočného vybitia a testov impulzov blesku. Všetky kľúčové ukazovatele výkonu prekračujú požiadavky národných noriem a špecifikácií IEC a zabezpečujú dlhodobú stabilnú prevádzku v zložitých poľných podmienkach.

Prečo si vybrať Lugao Power?

Vďaka pokročilým výrobným schopnostiam a prísnemu systému riadenia kvality poskytuje Lugao Power spoľahlivé riešenia zariadení na distribúciu energie zákazníkom po celom svete.

Špecializovaný výrobca— Lugao má viac ako 10 rokov skúseností v sektore zariadení na prenos a distribúciu energie so špecializáciou na návrh a výrobu olejových transformátorov,transformátory suchého typu, prefabrikované rozvodne a rozvádzače stredného a vysokého napätia.

Prísna kontrola kvality— Každý olejový transformátor série S11 prechádza komplexným rutinným testovaním pred opustením továrne, vrátane testov naprázdno a straty záťaže, testov izolačného odporu, meraní odporu vinutia, testov dielektrickej odolnosti a preberacích inšpekcií z výroby, aby sa zabezpečila spoľahlivosť počas prevádzky na mieste.

Prispôsobené inžinierske riešenia— Ponúkame služby prispôsobenia pre menovité napätie, kapacitu, skupiny pripojení, metódy chladenia, návrhy krytov a konfigurácie inštalácie, aby sme uspokojili potreby rôznych sektorov vrátane verejných služieb, priemyslu, obnoviteľných zdrojov energie a projektov infraštruktúry.

Energeticky efektívny dizajn— Naše transformátory sa vyrábajú s použitím vysokokvalitných za studena valcovaných plechov z kremíkovej ocele s orientovanou štruktúrou a medených vinutí s vysokou vodivosťou, ktoré sú navrhnuté tak, aby znížili spotrebu energie, zlepšili prevádzkovú účinnosť a znížili celkové náklady na vlastníctvo počas celého životného cyklu.

Súlad s medzinárodnými normami—— Naše produkty sú vyrábané podľa systému riadenia kvality s certifikáciou ISO a sú v súlade s IEC, GB a ďalšími relevantnými medzinárodnými normami. Správy o typových skúškach a technická dokumentácia sú k dispozícii na vyžiadanie.

Spoľahlivé globálne zásobovanie—— S podporou skúseného inžinierskeho a exportného tímu poskytuje Lugao globálnym zákazníkom technické poradenstvo, rýchle cenové ponuky, flexibilné služby OEM/ODM, bezpečné balenie a pohotovú popredajnú podporu.

Popredajný servis produktu

1. Po inštalácii a uvedení transformátora do prevádzky na mieste je zaručené, že je tesný a farba sa zaručene neodlupuje ani nevybledne. Poskytuje sa 5-ročná záruka; na akékoľvek problémy s kvalitou, ktoré sa vyskytnú pri bežnom používaní počas záručnej doby, sa bude vzťahovať záruka.

2. Na všetky elektrické olejové ponorné transformátory kompaktnej rozvodne S11 sa vzťahuje celoživotný servis, ktorý zabezpečuje kompletnosť príslušenstva produktu.

3. Životnosť nie je kratšia ako 30 rokov.

4. V prípade poruchy zariadenia dodávateľ odpovie do jednej hodiny od prijatia oznámenia od kupujúceho a do 24 hodín vyšle na miesto technický personál.

Záväzok služby

1. Elektrický olejový ponorný transformátor pre kompaktnú rozvodňu S11 sa vyrába v prísnom súlade s požiadavkami systému manažérstva kvality ISO 9001-2008, čím sa zaisťuje, že výrobok pred opustením továrne spĺňa 100 % normy kvality.

2. Naša spoločnosť poskytuje komplexný predpredajný, predajný a popredajný servis na zabezpečenie spokojnosti zákazníkov.

2. Naša spoločnosť ponúka záruku 60 mesiacov. V prípade akýchkoľvek problémov s kvalitou produkt bezplatne opravíme alebo vymeníme, čím zabezpečíme 100% spokojnosť zákazníka.

Konštrukcia a testovanie transformátorov musí spĺňať nasledujúce normy:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Výkonové transformátory》

GB/T6451-2015 《Špecifikácia a technické požiadavky na výkonové transformátory ponorené do oleja》

JB/T3837-2010 《Spôsob zostavovania typových označení pre transformátorové produkty》

GB/T311.1-3.11-97 《Koordinácia izolácie a techniky testovania vysokého napätia pre vysokonapäťové prenosové a transformačné zariadenia》

GB10237-88 《Úrovne izolácie a dielektrické testy pre výkonové transformátory – vzduchové medzery vonkajšej izolácie》

GB7595-87 《Štandard kvality pre transformátorový olej v prevádzke》

GB7328-87 《Meranie hladiny zvuku pre transformátory》

GB7534-87 《Meranie čiastočného vybitia》

GB/T15164-94 《Príručka načítania pre výkonové transformátory ponorené do oleja》

DL/T586-95 《Technická príručka pre výrobný dozor nad používateľmi energetických zariadení》

GB/T311.1-3.11-97 《Koordinácia izolácie a techniky testovania vysokého napätia pre vysokonapäťové prenosové a transformačné zariadenia》

GB2536-1990 《Transformátorový olej》

JB/T56011-92 《Klasifikácia kvality produktu pre výkonové transformátory ponorené do oleja》

ZBK41005-89 《Hladina zvuku transformátorov 6-220KV》
