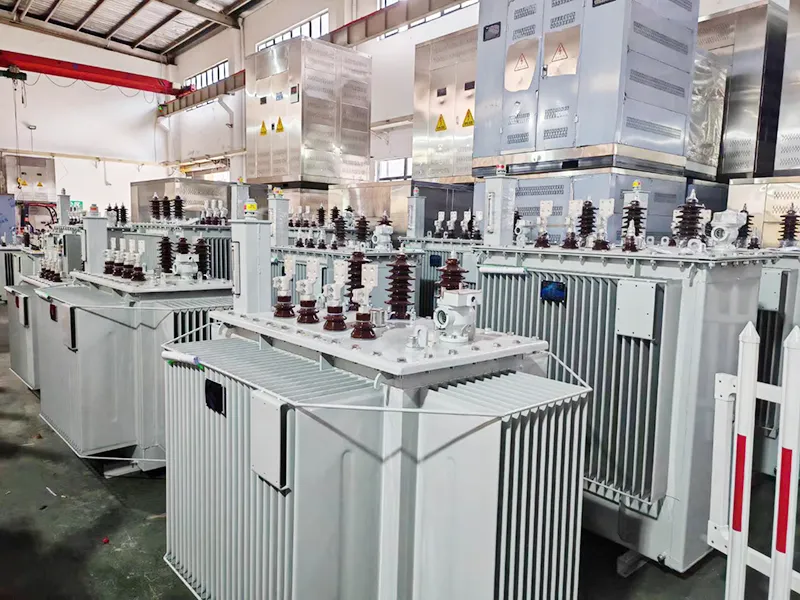

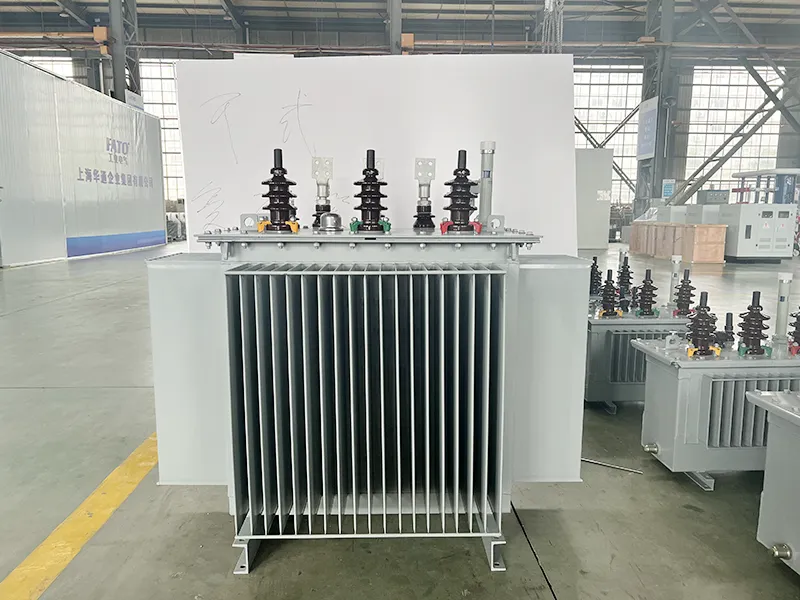

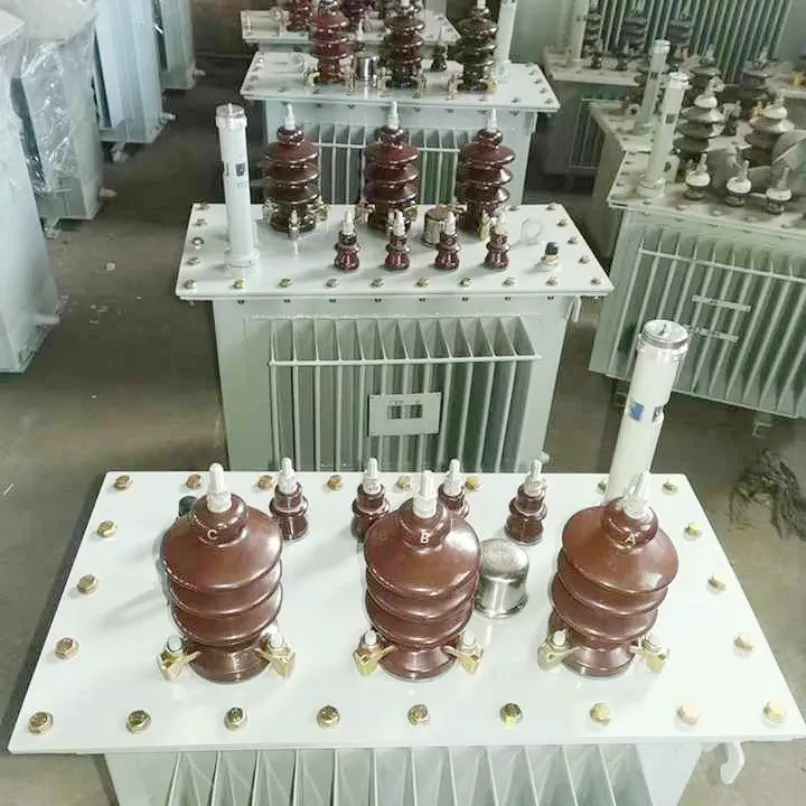

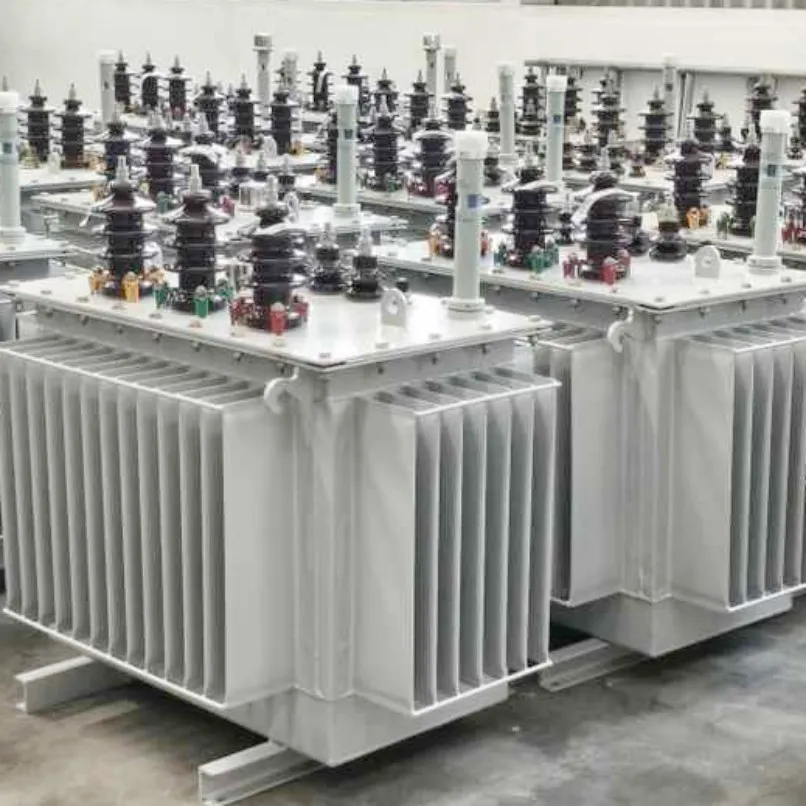

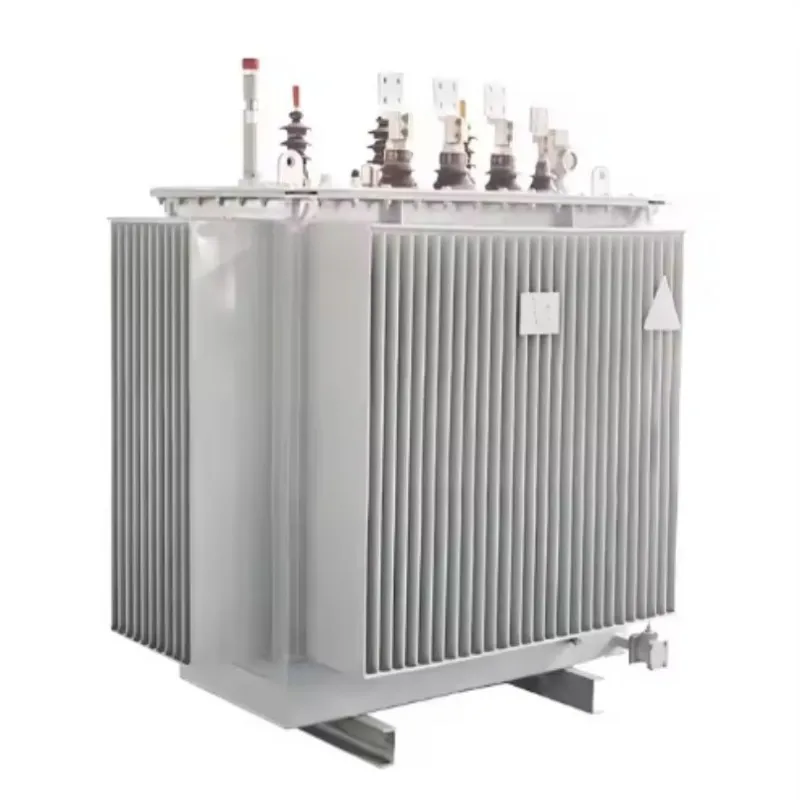

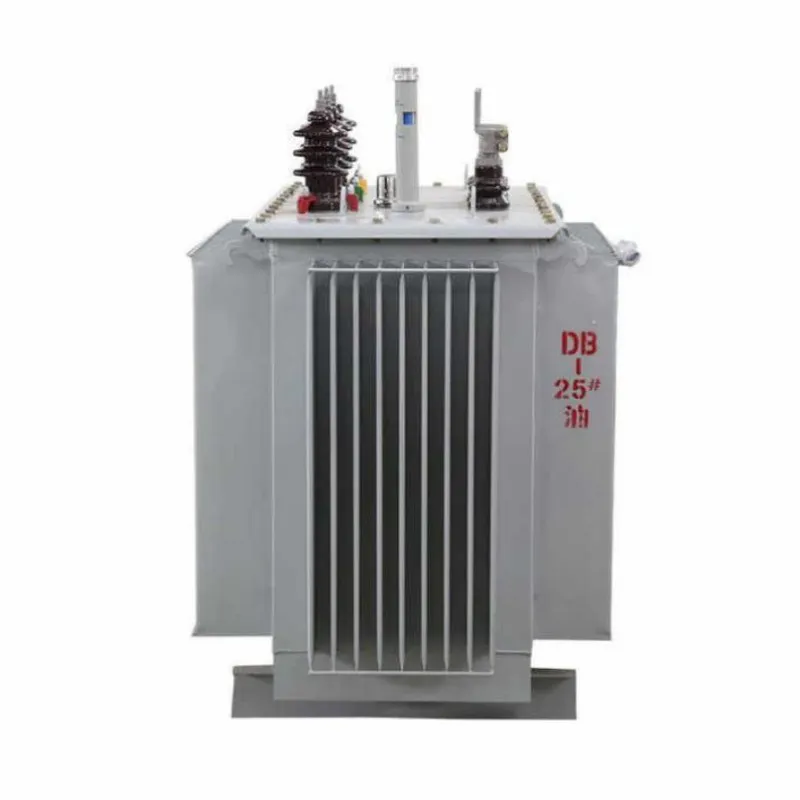

Zostupný rozvodný transformátor energie ponorený do oleja

Náš transformátor na distribúciu energie ponorený do oleja je navrhnutý tak, aby premieňal elektrickú energiu stredného alebo vysokého napätia (napríklad 11 kV, 22 kV alebo 33 kV) na štandardizovaný nízkonapäťový výstup (napríklad 400 V alebo 230 V) vhodný pre spotrebu koncovým používateľom. Tento produkt je ideálny pre rozvodné siete vyžadujúce spoľahlivú reguláciu napätia, vysokú kapacitu preťaženia a dlhodobú životnosť.

Thetransformátormá jadro z kremíkovej ocele s orientovaným zrnom s nízkou stratou a medené vinutia s vysokou vodivosťou, čo výrazne znižuje straty naprázdno a straty pri zaťažení. Chladiaci systém ponorený do oleja zaisťuje efektívny odvod tepla, zatiaľ čo plne utesnená štruktúra zabraňuje prenikaniu vlhkosti a oxidácii oleja, čím sa znižujú nároky na údržbu a predlžuje sa životnosť.

Vlastnosti a aplikácia produktu

Vlastnosti

1. Spĺňa alebo prekračuje normy IEC, ANSI, GB a SANS

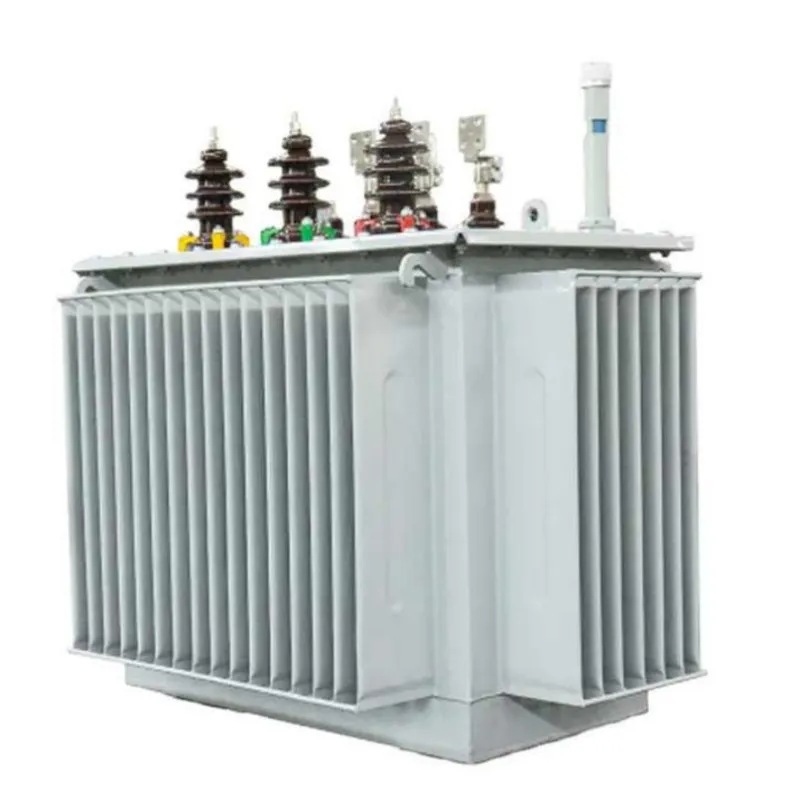

2. Úplne utesnená konštrukcia s vlnitým dizajnom nádrže

3. Vysoká kapacita preťaženia a tepelná stabilita

4. Prevádzka s nízkou hlučnosťou a vysokou účinnosťou

5. Kompaktný dizajn vhodný pre inštalácie na stĺpe alebo na zemi

6. Robustná odolnosť proti skratu

7. Jednoduchá inštalácia a nenáročná údržba

8. Dlhá životnosť s doživotnou servisnou podporou

9. K dispozícii s viacerými rozsahmi poklepania na reguláciu napätia

10. K dispozícii sú možnosti ekologických izolačných olejov

Otázky a odpovede: Štatistiky kľúčového zníženia výkonu distribučného transformátora v oleji

Otázka: Čo je to Step Down Transformer?

Odpoveď: Znižovací transformátor je typ elektrického transformátora, ktorý znižuje vysoké vstupné napätie na nižšie výstupné napätie. Pozostáva z väčšieho počtu závitov na primárnom vinutí a menšieho počtu závitov na sekundárnom vinutí. Tento typmoc transformátorje nevyhnutný v systémoch distribúcie energie na bezpečné dodávanie použiteľných úrovní napätia do priemyselných zariadení, komerčných budov a obytných oblastí.

Otázka: Prečo je tento transformátor energeticky efektívny?

Odpoveď: Náš transformátor používa za studena valcovanú kremíkovú oceľ s vysokou priepustnosťou a optimalizované štruktúry spojov jadra, ktoré výrazne znižujú hysterézu a straty vírivými prúdmi. To má za následok nižšie straty naprázdno a záťaže v porovnaní s konvenčnými transformátormi, čo priamo znižuje prevádzkové náklady.

Otázka: Ako zlepšuje výkon chladiaceho systému ponoreného do oleja?

Odpoveď: Izolačný olej slúži ako dielektrické médium aj ako chladivo. Účinne odvádza teplo preč od jadra a vinutí na povrch nádrže, kde sa rozptýli do okolitého prostredia. To zaisťuje stabilnú prevádzku aj pri nepretržitom vysokom zaťažení alebo podmienkach vysokej teploty.

Otázka: Je tento transformátor vhodný na vonkajšie použitie?

A: Áno. Plne utesnený dizajn nádrže z vlnitej lepenky chráni vnútorné komponenty pred vlhkosťou, prachom a korozívnym prostredím. Je ideálny pre vonkajšie inštalácie, ako sú rozvodne, priemyselné dvory a vidiecke rozvodné siete.

Hlavné aplikačné scenáre

Priemyselné zariadenia:Poskytuje spoľahlivé nízkonapäťové napájanie pre továrne, spracovateľské závody a ťažké stroje.

Komerčné budovy:Používa sa v nákupných centrách, kancelárskych komplexoch a hoteloch na zníženie vysokého napätia na bezpečnú úroveň.

Distribúcia energie v domácnostiach:Inštalované v komunitných rozvodniach alebo konfiguráciách namontovaných na stĺp na zásobovanie domácností.

Systémy obnoviteľnej energie:Integruje sa so solárnymi farmami a veternými elektrárňami na reguláciu napätia a pripojenie k sieti.

Infraštruktúrne projekty:Vhodné pre letiská, železnice, nemocnice a dátové centrá vyžadujúce vysokú spoľahlivosť.

Parameter produktu (špecifikácia)

Tabuľka: Transformátor ponorený do oleja – typické špecifikácie (11 kV / 0,4 kV)

Transformátor ponorený do oleja verzus suchý

Vyberte siolejový transformátorv nasledujúcich situáciách:keď je potrebná vonkajšia inštalácia; keď je potrebná vyššia energetická účinnosť;keď sa vyžaduje vyššia kapacita preťaženia; keď je potrebná stredná alebo veľká kapacita; alebo pri hľadaní nákladovo efektívneho riešenia distribúcie energie.

Vyberte si transformátor suchého typu v nasledujúcich situáciách:keď je transformátor inštalovaný vo vnútri; keď je požiarna bezpečnosť kritická;keď je na mieste zakázané používanie médií na báze oleja; alebo keď projekt zahŕňa nemocnice, nákupné centrá, dátové centrá alebo výškové budovy.

Zhrnutie:Transformátory ponorené do oleja sú vhodnejšie pre vonkajšie, priemyselné a verejné rozvodné siete.Transformátory suchého typusú vhodnejšie pre vnútorné použitie a miesta s prísnymi požiadavkami na požiarnu bezpečnosť.

Podrobnosti o výrobe

Základný materiál a proces

Jadro je skonštruované s použitím vysoko priepustnej za studena valcovanej kremíkovej ocele s orientovaným zrnom s dizajnom stupňovitého preplátovaného spoja, ktorý minimalizuje straty naprázdno a znižuje magnetizačný prúd. Jadro je zviazané polosuchou sklenenou páskou, aby sa zabezpečila štrukturálna integrita a nízka hlučnosť.

Štruktúra vinutia

Vysokonapäťové a nízkonapäťové vinutia sú vyrobené z medených vodičov bez obsahu kyslíka. Nízkonapäťové vinutia majú fóliovú alebo špirálovitú štruktúru s pozdĺžnymi olejovými kanálikmi, čím sa zvyšuje mechanická pevnosť a odolnosť proti skratu.

Izolačný a chladiaci systém

Používa sa vysokokvalitný minerálny olej alebo ekologická izolačná kvapalina s vysokým bodom horenia. Izolačný systém olej-papier prechádza procesom vákuového sušenia a plnenia olejom, aby sa eliminovala zvyšková vlhkosť a vzduch, čo zaisťuje vysokú dielektrickú pevnosť a dlhodobú spoľahlivosť.

Nádrž a tesnenie

Konštrukcia vlnitej nádrže poskytuje kompenzáciu tepelnej rozťažnosti bez potreby konzervátora. Plne utesnená štruktúra zabraňuje oxidácii oleja a prenikaniu vlhkosti, znižuje frekvenciu údržby a predlžuje životnosť oleja.

Štandardná výbava zahŕňa

1. Ukazovateľ hladiny oleja s alarmom nízkej hladiny

2. Pretlakový ventil

3. Vytočte teplomer s kontaktmi budíka

4. Voliteľné plynové relé na detekciu poruchy

Prečo si vybrať Lugao Step Down Transformer

Olejový ponorný transformátor Lugao je určený na zníženie stredného alebo vysokého napätia, ako je 11 kV, 22 kV, 33 kV, na nízke napätie, ako je 400 V alebo 230 V, pre bezpečnú distribúciu energie.

Vysoká účinnosť:Nízkostratové jadro z kremíkovej ocele znižuje straty bez zaťaženia a šetrí energiu.

Stabilný výkon:Medené vinutia a optimalizovaná štruktúra zaisťujú stabilný výstup napätia.

Silná chladiaca schopnosť:Chladiaci systém ponorený do oleja poskytuje vynikajúci odvod tepla a podporuje dlhodobú prevádzku.

Plne uzavretá nádrž:Zabraňuje vlhkosti, prachu a oxidácii oleja, čím znižuje údržbu.

Vysoká pevnosť pri skrate:Silná navíjacia a upínacia štruktúra zvyšuje bezpečnosť pri poruchách siete.

Vonkajšie použitie:Vhodné pre rozvodne, továrne, vidiecke siete, komerčné budovy a projekty obnoviteľnej energie.

Vlastný dizajn k dispozícii:Napätie, kapacita, vektorová skupina, rozsah odberu, spôsob chladenia a typ nádrže je možné prispôsobiť.

Prísne testovanie pred dodaním:Každý transformátor je testovaný na pomer napätia, odpor vinutia, izoláciu, stratu naprázdno, stratu zaťaženia, impedanciu a únik oleja.

Lugao poskytuje OEM a ODM transformátorové riešenia so spoľahlivou kvalitou, rýchlym dodaním a profesionálnou technickou podporou.

Popredajný servis produktu

1. Bezplatná oprava alebo výmena v prípade problémov s kvalitou spôsobených výrobnými chybami do jedného roka.

2. Na škody spôsobené ľudskou chybou alebo vyššou mocou (úder blesku, záplavy, požiar atď.) sa nevzťahuje záruka.
