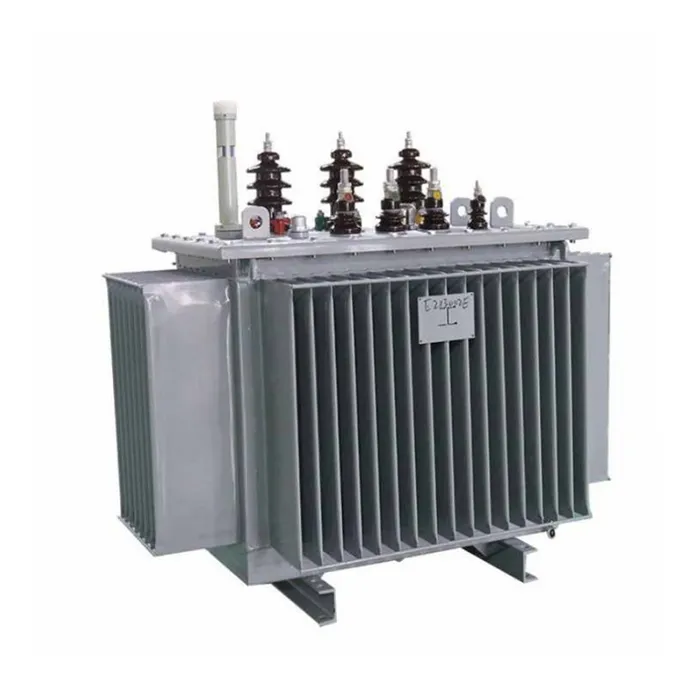

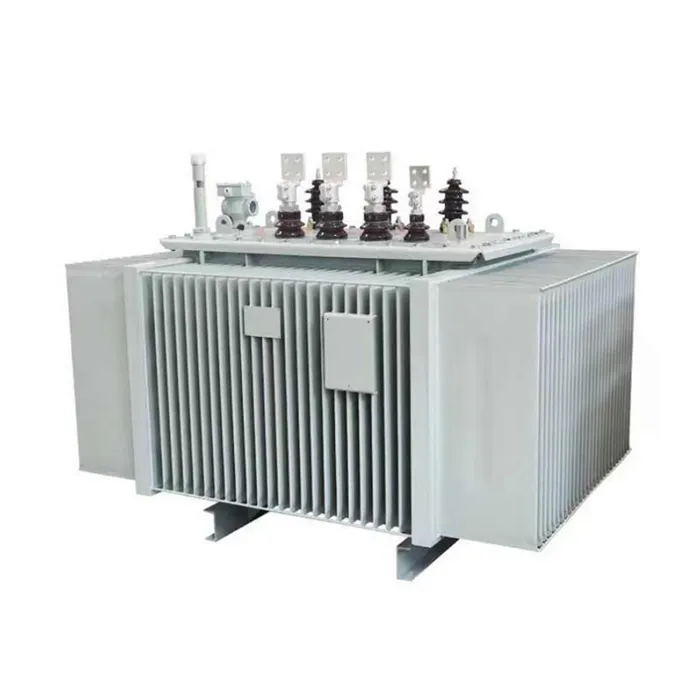

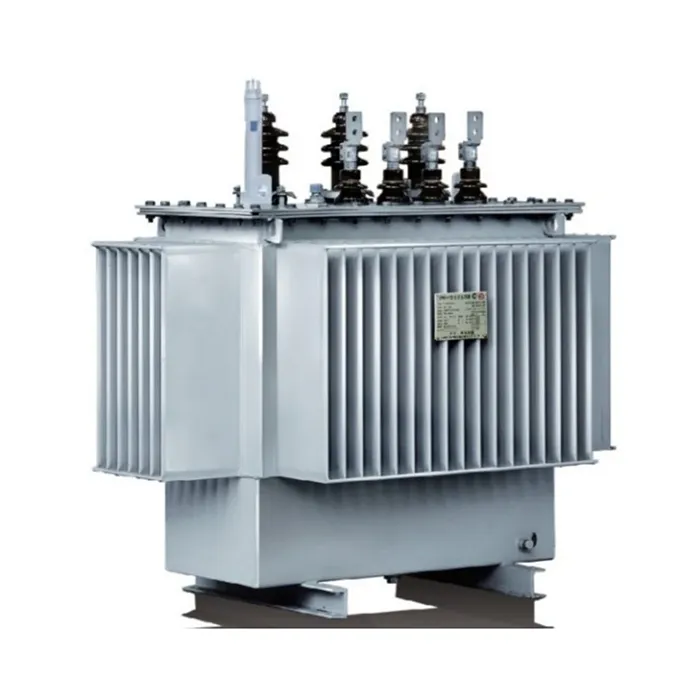

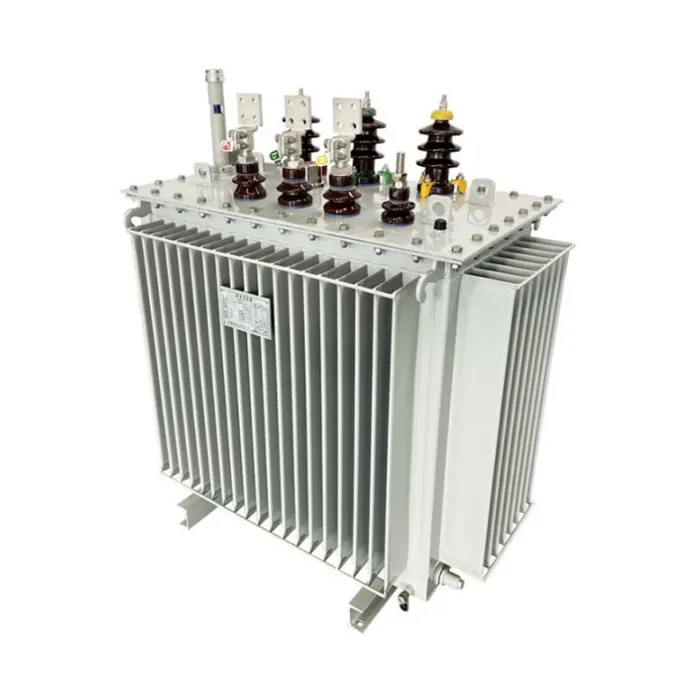

Dvojvinutý trojfázový vysokonapäťový transformátor

Naša spoločnosť je profesionálnym výrobcom dvojvinutého trojfázového vysokonapäťového transformátora, ktorý je navrhnutý tak, aby poskytoval spoľahlivý a efektívny prenos energie pre vysokonapäťové siete a aplikácie na výrobu energie vo veľkom meradle. Našou hlavnou výhodou sú neflexibilné aplikačné riešenia, vrátane viacerých metód regulácie napätia, ako sú prepínače odbočiek mimo obvodu a prepínače odbočiek pri zaťažení – umožňujúce nastavenie napätia bez prerušenia napájania pri kolísajúcich podmienkach siete. Vďaka rôznym možnostiam chladenia, ako je olejové samochladenie, nútené chladenie vzduchom a nútená cirkulácia oleja, sa naše transformátory bez problémov prispôsobia rôznym prostrediam inštalácie. Tieto produkty kombinujú zjednodušenú štruktúru, stabilnú prevádzku, silnú odolnosť proti nárazu a preťaženiu a vysokú nákladovú efektívnosť, vďaka čomu sú preferovanou voľbou pre rozvodne, elektrárne a priemyselné energetické systémy.

Značka: Lugao Power Co., Ltd.
Certifikácia: Správa o teste ISO/CE/typ

Odoslať dopyt

Popis produktu

Dvojvinutý trojfázový vysokonapäťový transformátor vyrobený spoločnosťouLugao Power Co., Ltd.je vysokovýkonný výkonový transformátor navrhnutý špeciálne pre vysokonapäťové prenosové a distribučné siete. Na rozdiel od trojvinutia má tento transformátor len vysokonapäťové a nízkonapäťové vinutia, čo výrazne zjednodušuje štruktúru a zároveň zvyšuje prevádzkovú spoľahlivosť. Táto konštrukcia redukuje miesta zlyhania a zlepšuje odolnosť voči poruchám, vďaka čomu je obzvlášť vhodná pre aplikácie na zvýšenie výkonu generátora a prepojenie siete.

Transformátor, skonštruovaný s nízkostratovým jadrom z kremíkovej ocele s orientovaným zrnom a vysoko vodivým medeným vinutím bez obsahu kyslíka, dosahuje mimoriadne nízke straty naprázdno a pri zaťažení. Robustnýolejom ponorený chladiaci systémzaisťuje efektívny odvod tepla, zatiaľ čo úplne utesnená štruktúra nádrže zabraňuje oxidácii oleja a prenikaniu vlhkosti. Vďaka viacerým dostupným konfiguráciám regulácie a chladenia poskytuje tento produkt dlhodobo stabilný výkon v náročných prevádzkových podmienkach.

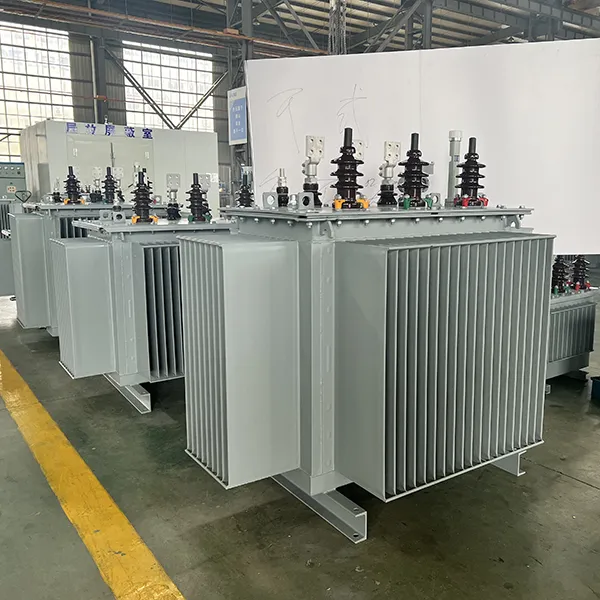

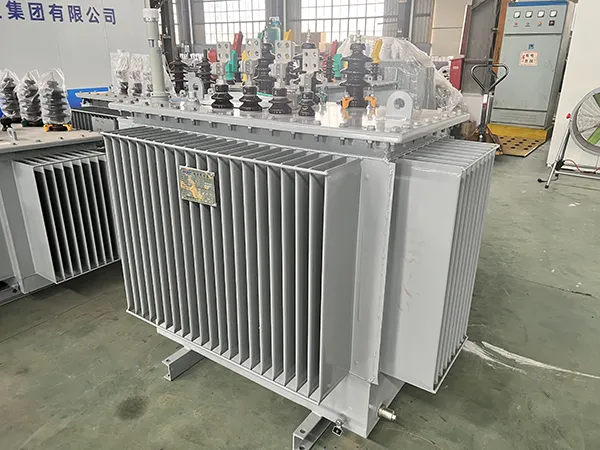

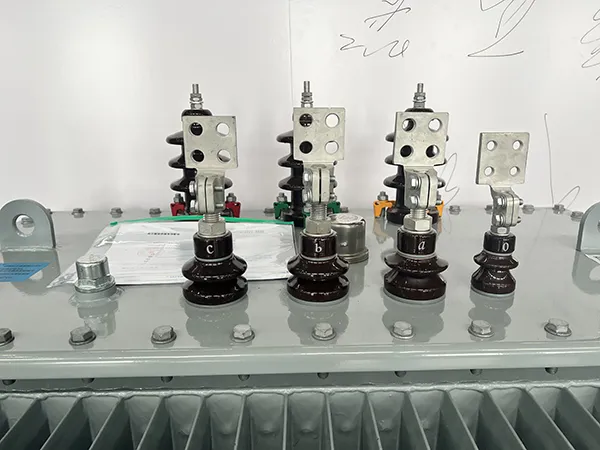

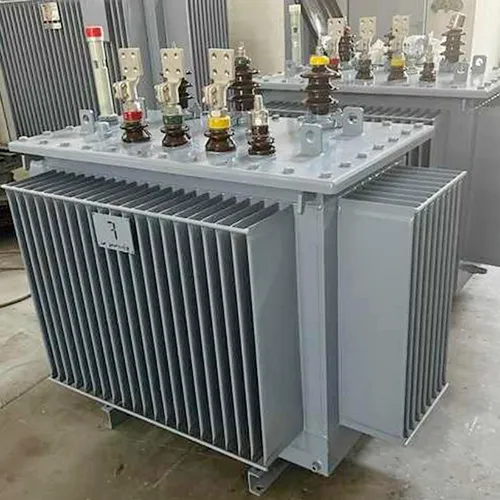

Two Winding Three Phase High Voltage Transformer

Vlastnosti a aplikácia produktu

Vlastnosti

Spĺňa alebo prekračuje normy IEC, ANSI, GB a iné medzinárodné normy

Dizajn s dvoma vinutiami pre zjednodušenú štruktúru a zvýšenú spoľahlivosť

Flexibilná regulácia napätia s prepínačmi odbočiek mimo obvodu alebo pri zaťažení

Viaceré spôsoby chladenia: samochladenie ponorené do oleja, chladenie núteným vzduchom, nútená cirkulácia oleja

Vysoká kapacita preťaženia a vynikajúca odolnosť proti skratu

Plne utesnená konštrukcia zvlnenej nádrže zabraňuje oxidácii oleja a prenikaniu vlhkosti

Nízka hlučnosť prevádzky a vysoká energetická účinnosť

Robustná konštrukcia vhodná do náročného vonkajšieho prostredia

Štandardizované rozmery pre jednoduchú inštaláciu a údržbu

Otázky a odpovede: Kľúčové informácie o dvojvinutí trojfázovom vysokonapäťovom transformátore

Otázka:Čo je to dvojvinutý trojfázový vysokonapäťový transformátor?

A:Dvojvinutý trojfázový vysokonapäťový transformátor pozostáva z dvoch samostatných vinutí – vysokonapäťového primárneho vinutia a nízkonapäťového sekundárneho vinutia – navinutých okolo spoločného magnetického jadra. Používa sa na zvýšenie alebo zníženie napätia v trojfázových napájacích systémoch, čím ponúka jednoduchšiu a spoľahlivejšiu alternatívu k trojvinutým alebo automatickým transformátorom. Táto štruktúra je široko používaná v elektrárňach, rozvodniach a priemyselných aplikáciách, kde sú potrebné iba dve úrovne napätia.

Otázka:Čo robí tento transformátor flexibilným v aplikácii?

A:Flexibilita sa dosahuje prostredníctvom dvoch kľúčových aspektov. Po prvé, možnosti regulácie napätia umožňujú používateľom vybrať si buď prepínače odbočiek mimo obvodu pre aplikácie so stabilnými požiadavkami na napätie, alebo prepínače odbočiek pod zaťažením pre siete s výraznými výkyvmi napätia – umožňujúce reguláciu bez prerušenia napájania. Po druhé, flexibilita spôsobu chladenia zahŕňa samochladenie ponorené do oleja pre štandardné aplikácie, nútené chladenie vzduchom pre zvýšenie kapacity a nútenú cirkuláciu oleja pre prostredia s vysokou záťažou alebo vysokou teplotou, čím sa zabezpečuje prispôsobivosť rôznym podmienkam inštalácie.

Otázka:Ako dizajn s dvoma vinutiami zlepšuje spoľahlivosť?

A:Vďaka menšiemu počtu vinutí a jednoduchším vnútorným spojeniam v porovnaní s trojvinutými transformátormi, štruktúra s dvoma vinutiami znižuje potenciálne miesta zlyhania a zjednodušuje výrobu a údržbu. Výsledkom je vyššia prevádzková spoľahlivosť, nižšie riziko interných porúch a jednoduchšie riešenie problémov, vďaka čomu je ideálny pre kritické aplikácie, ako je zvyšovanie výkonu generátora alebo rozvodne hlavnej siete.

Otázka:Aké sú výhody vysokej preťaženia a odolnosti proti skratu?

A:Vysoká kapacita preťaženia zaisťuje, že transformátor dokáže zvládnuť dočasné prepätia bez prehriatia alebo zníženia výkonu, čo je kľúčové v priemyselných alebo sieťových prostrediach s kolísavým dopytom. Vynikajúca odolnosť proti skratu – dosiahnutá prostredníctvom optimalizovaných štruktúr vinutia, robustných upínacích systémov a vysokopevnostných izolačných materiálov – chráni transformátor pred mechanickým a tepelným namáhaním počas porúch siete, čím sa výrazne predlžuje životnosť.

Hlavné aplikačné scenáre

Elektrárne:Používa sa ako generátorové transformátory na pripojenie generátorov k vysokonapäťovým prenosovým sieťam.

Sieťové rozvodne:Ideálne pre transformáciu napätia medzi dvoma úrovňami siete, ako je 110 kV až 35 kV alebo 220 kV až 110 kV.

Priemyselné energetické systémy:Poskytuje konverziu vysokého napätia na nízke napätie pre veľké priemyselné zariadenia vyžadujúce spoľahlivé napájanie.

Integrácia obnoviteľnej energie:Vhodné pre veterné farmy a solárne elektrárne, kde sa zvyšuje napätie pre pripojenie do siete v náročných podmienkach prostredia.

Infraštruktúrne projekty:Nasadené na letiskách, železniciach, dátových centrách a nemocniciach vyžadujúcich vysokú spoľahlivosť a flexibilné možnosti inštalácie.

Parameter produktu (špecifikácia)

Hodnotenie (kVA)	HV (kV)	NN (kV)	Vektorová skupina	Impedancia (%)	Strata bez zaťaženia (kW)	Strata zaťaženia (kW)	Prúd bez zaťaženia (%)	Hmotnosť (kg)	Rozmery (D×Š×V) mm
1000	35	10	YNd11	6.5	1.85	11.20	0.9	2850	1850×1300×1650
2000	35	10	YNd11	7.0	2.80	18.50	0.8	3850	2100×1450×1850
3150	35	10	YNd11	7.0	3.90	26.50	0.7	4950	2350×1600×2100
5000	35	10	YNd11	7.5	5.60	36.80	0.6	6650	2650×1800×2350
8000	35	10	YNd11	8.0	8.20	52.00	0.5	8850	2950×2000×2650
Poznámka: Rozsah poklepania: ±5 %, ±2×2,5 %; Frekvencia: 50Hz / 60Hz k dispozícii; Vlastné pomery napätia dostupné na požiadanie.

Podrobnosti o výrobe

Základný materiál a výrobný proces

Dvojvinuté trojfázové jadro vysokonapäťového transformátora je vyrobené z vysokopermeabilnej za studena valcovanej kremíkovej ocele s orientovaným zrnom s dizajnom stupňovitého preplátovaného spoja, ktorý minimalizuje straty naprázdno a znižuje magnetizačný prúd. Laminácie jadra sú presne vyrezané a automaticky stohované, aby sa zabezpečili tesné spoje a rovnomerné magnetické dráhy. Jadro je bezpečne zviazané polosuchou sklenenou páskou, aby sa zachovala štrukturálna integrita a prevádzka s nízkou hlučnosťou.

Štruktúra vinutia

Vysokonapäťové aj nízkonapäťové vinutia sú konštruované pomocou medených vodičov bez obsahu kyslíka, ktoré ponúkajú vysokú vodivosť a nízke odporové straty. Nízkonapäťové vinutie má fóliovú alebo špirálovitú štruktúru s pozdĺžnymi olejovými kanálikmi, čo výrazne zvyšuje mechanickú pevnosť a odolnosť proti skratu. Vysokonapäťové vinutie je navrhnuté s preloženými alebo súvislými diskovými konfiguráciami na optimalizáciu rozloženia napätia a sily impulzu.

Izolačný a chladiaci systém

Na zabezpečenie vynikajúcej dielektrickej pevnosti a chemickej stability sa používa vysokokvalitný minerálny izolačný olej alebo ekologická izolačná kvapalina s vysokým bodom horenia. Izolačný systém olej-papier prechádza procesom vákuového sušenia a plnenia olejom, aby sa eliminovala zvyšková vlhkosť a vzduch, čo zaisťuje vysoké počiatočné napätie čiastočného výboja a dlhodobú prevádzkovú spoľahlivosť. Možnosti chladenia zahŕňajú samochladenie ponorené do oleja (ONAN), chladenie núteným vzduchom (ONAF) a nútenú cirkuláciu oleja (OFAF), aby sa splnili požiadavky rôznych aplikácií.

Nádrž a tesniaca konštrukcia

Dvojvinutý trojfázový vysokonapäťový transformátor využíva dizajn vlnitej nádrže. Konštrukcia vlnitej nádrže poskytuje kompenzáciu tepelnej rozťažnosti bez potreby konzervátora. Plne utesnená štruktúra zabraňuje oxidácii oleja a prenikaniu vlhkosti, znižuje frekvenciu údržby a predlžuje životnosť oleja. Pretlakové ventily a merače hladiny oleja s alarmom nízkej hladiny sú štandardom na zaistenie bezpečnej prevádzky za abnormálnych podmienok.

Konfigurácia ochrany a kontroly

Štandardná výbava zahŕňa merač teploty oleja s alarmovými kontaktmi, indikátor teploty vinutia a pretlakový ventil. Pre aplikácie vyžadujúce vylepšené monitorovanie sú k dispozícii voliteľné plynové relé a optické systémy merania teploty, ktoré umožňujú dynamické riadenie záťaže a včasnú detekciu porúch.

Zabezpečenie kvality a testovania

Dvojvinuté trojfázové vysokonapäťové transformátory sa musia pred dodaním podrobiť komplexnému testovaniu typu a rutinnému testovaniu vrátane testov bez záťaže a straty záťaže, testov skratovej impedancie, testov odolnosti proti indukovanému prepätiu, testov čiastočného vybitia a testov impulzov blesku. Všetky kľúčové ukazovatele výkonu prekračujú požiadavky národných noriem a špecifikácií IEC a zabezpečujú dlhodobú stabilnú prevádzku v zložitých poľných podmienkach.

Popredajný servis produktu

Na všetky produkty sa vzťahuje päťročná záruka na výrobné chyby pri bežnom používaní so zaručenou netesnosťou a bez olupovania farby.

Doživotná servisná podpora zabezpečuje dostupnosť náhradných dielov a technickú pomoc počas celého životného cyklu produktu.

Navrhnuté na životnosť najmenej 30 rokov za správnych podmienok údržby.

V prípade poruchy zariadenia dodávateľ odpovie do jednej hodiny od oznámenia a do 24 hodín vyšle na miesto technický personál.

Záväzok služby

Lugao Power Co., Ltd. funguje v rámci systému riadenia kvality ISO 9001-2008, ktorý zabezpečuje, že všetky dvojvinuté trojfázové vysokonapäťové transformátory spĺňajú 100% štandardy kvality predtým, ako opustia továreň. Komplexné predpredajné, predajné a popredajné služby sú poskytované s cieľom zabezpečiť úplnú spokojnosť zákazníka.

Súlad s normami:

GB1094.1~2-1996 GB1094.3-2003 GB1094.5-2008 GB/T6451-2015 JB/T3837-2010 GB/T311.1-3.11-97 Séria IEC 60076
