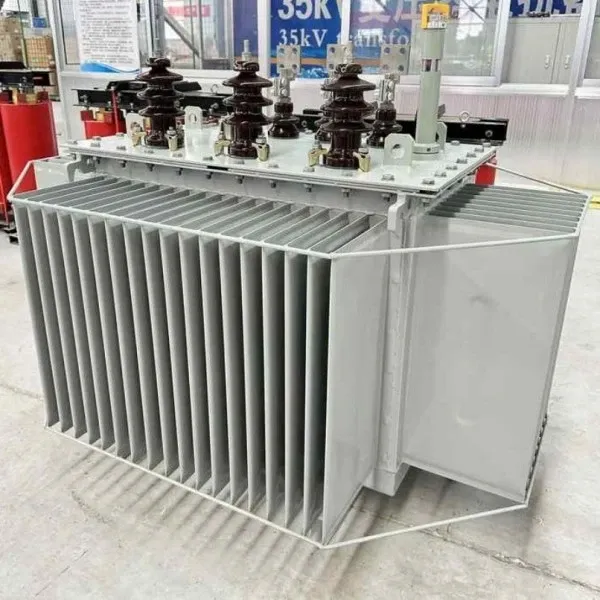

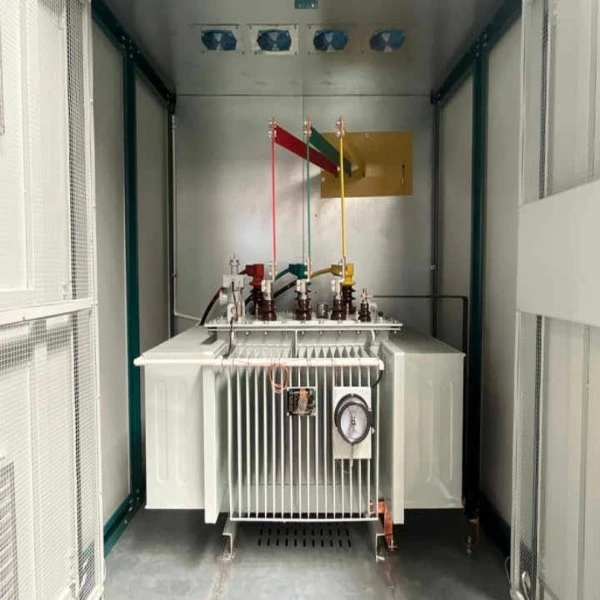

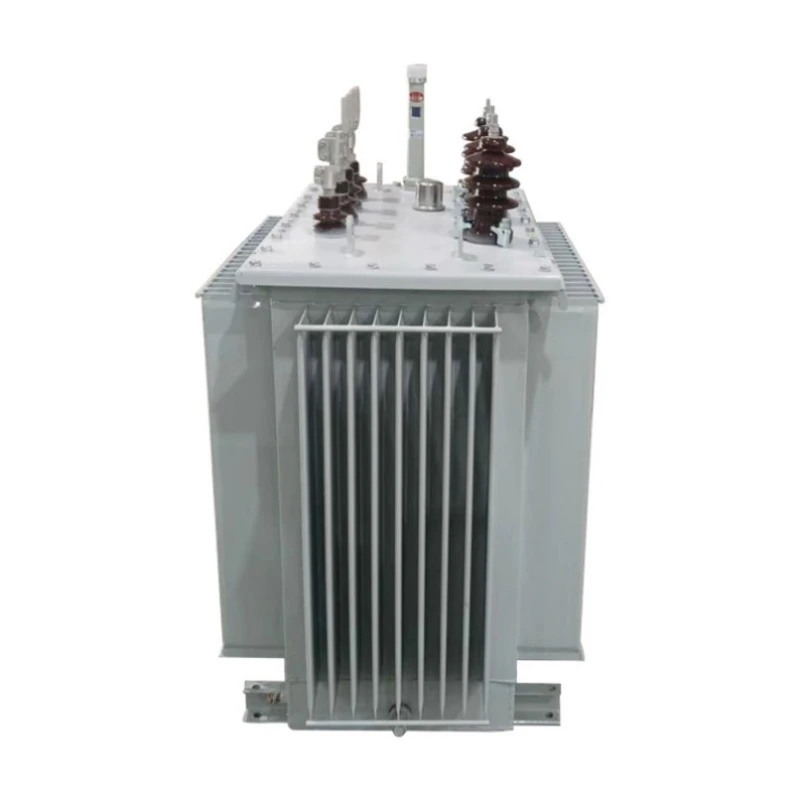

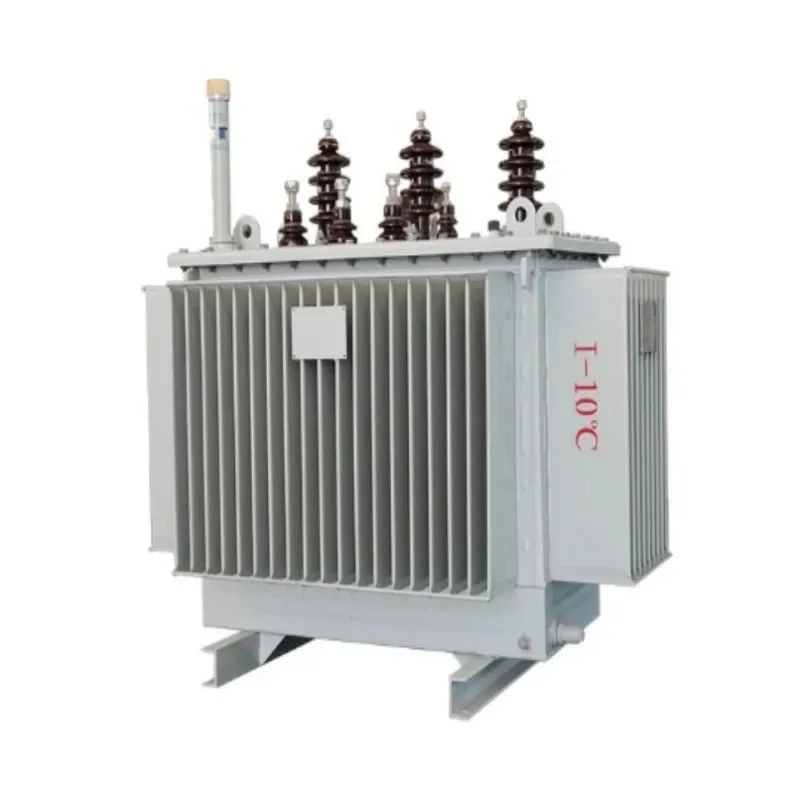

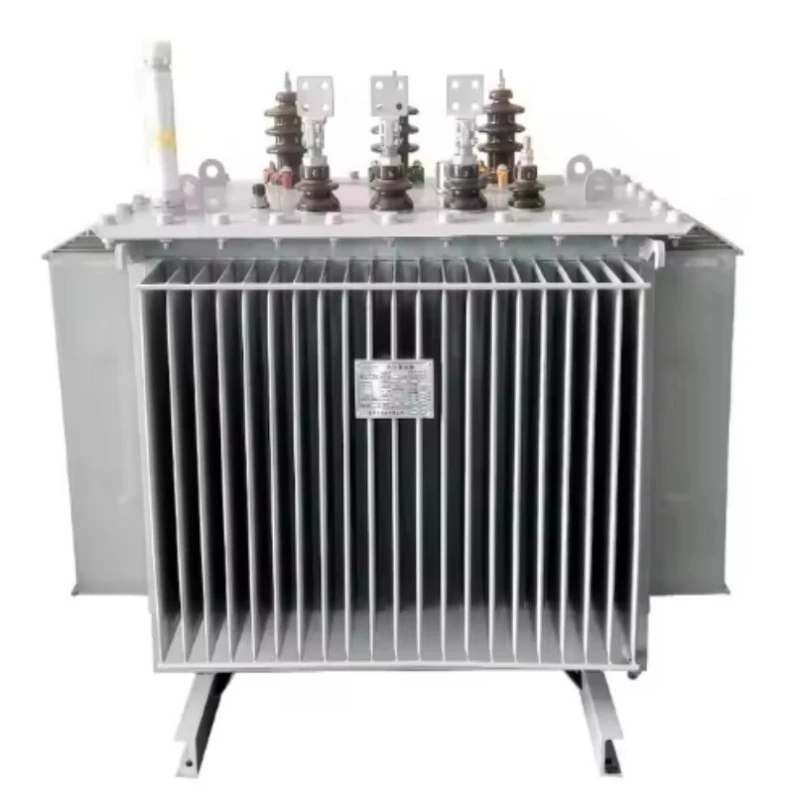

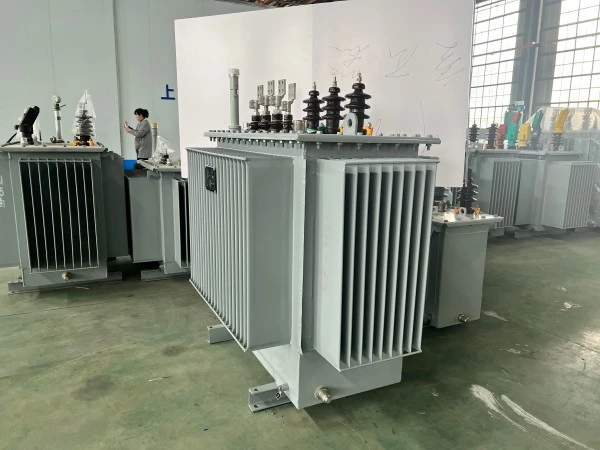

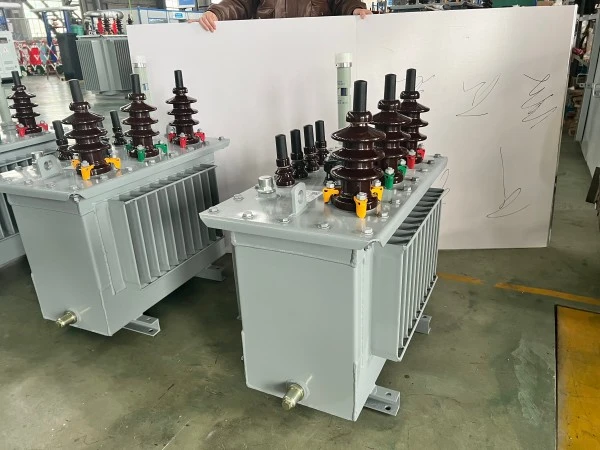

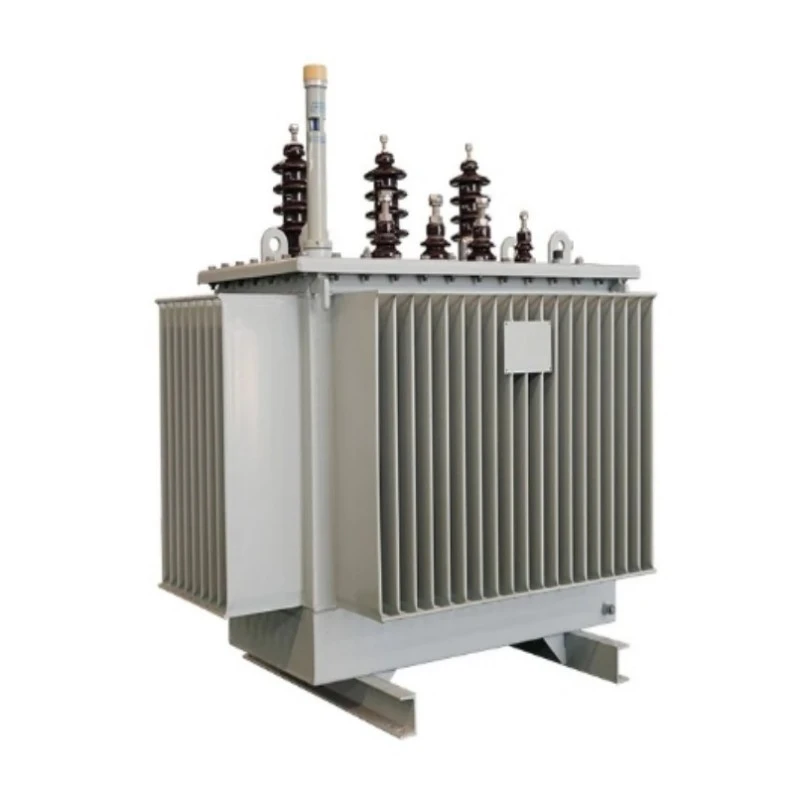

S13 Jednofázový elektrický transformátor ponorený do oleja

Jednofázový olejový transformátor S13 je špeciálne navrhnutý pre aplikácie jednofázového napájania, ako je vidiecka elektrifikácia, rezidenčná distribúcia na stĺpoch a ľahké komerčné použitie. Zakúpením tohto produktu získate vysoko účinný, nízkostratový transformátor, ktorý výrazne znižuje straty naprázdno v porovnaní s konvenčnýmiS9aSéria S11prináša merateľné úspory energie počas svojej životnosti.

Tento transformátor sa vyznačuje jadrom z kremíkovej ocele s orientovaným zrnom s vysokou priepustnosťou s dizajnom stupňovitého preplátovaného spoja alebo voliteľne jadrom z amorfnej zliatiny pre ešte nižšie straty. Chladiaci systém ponorený do oleja zaisťuje vynikajúci tepelný manažment, zatiaľ čo úplne utesnená štruktúra zvlnenej nádrže zabraňuje oxidácii oleja a prenikaniu vlhkosti, čím sa dramaticky znižujú požiadavky na údržbu. Jeho kompaktný a ľahký dizajn uľahčuje ľahkú montáž na tyč a prepravu.

Vlastnosti a aplikácia produktu

Vlastnosti

Spĺňa alebo prekračuje normy IEC, ANSI, GB a SANS

Mimoriadne nízka strata bez zaťaženia, až o 30 % nižšia ako u série S11

Plne utesnený dizajn nádrže z vlnitej lepenky bez konzervátora

Vysoká kapacita preťaženia a vynikajúca tepelná stabilita

Nízka hlučnosť prevádzky, ideálne pre obytné oblasti

Vynikajúca odolnosť proti skratu

Kompaktné a ľahké pre montáž na stĺp alebo na plošinu

Široký rozsah odberu napätia pre flexibilitu siete

Dostupné možnosti ekologických izolačných olejov

Bezúdržbová prevádzka za normálnych prevádzkových podmienok

Otázky a odpovede: Kľúčové informácie o produkte

Otázka: Čo je to jednofázový transformátor ponorený do oleja?

A: Ajednofázový olejový transformátor je typ distribučného transformátora, ktorý používa na chladenie a izoláciu izolačný olej a je určený na prevádzku v jednofázových elektrických systémoch. Bežne sa používa v obytných oblastiach, vidieckej distribúcii energie a ľahkých komerčných aplikáciách, kde sa nevyžaduje trojfázové napájanie. Olejová imerzia poskytuje vynikajúci odvod tepla a chráni vnútorné komponenty pred faktormi prostredia.

Otázka: Ako dosahuje séria S13 vyššiu energetickú účinnosť ako predchádzajúce modely?

Odpoveď: Séria S13 dosahuje vyššiu účinnosť prostredníctvom dvoch kľúčových vylepšení: po prvé, použitie vysoko priepustnej za studena valcovanej kremíkovej ocele s orientovanou štruktúrou jadra so stupňovitým prekrytím výrazne znižuje hysterézu a straty vírivými prúdmi. Po druhé, voliteľné jadrá z amorfnej zliatiny ďalej znižujú straty bez zaťaženia až o 50 % v porovnaní s konvenčnou kremíkovou oceľou. Tieto vylepšenia vedú k hodnotám straty naprázdno, ktoré sú o 30 % nižšie ako pri sérii S11 a ďaleko pod národnými energetickými normami.

Otázka: Prečo je pre jednofázové transformátory dôležitá úplne utesnená konštrukcia?

Odpoveď: Jednofázové transformátory sa často inštalujú vonku v oblastiach s premenlivými poveternostnými podmienkami. Plne utesnená vlnitá nádrž eliminuje potrebu konzervátora a zabraňuje priamemu kontaktu medzi izolačným olejom a atmosférickým vzduchom. Tým sa zastaví absorpcia vlhkosti a oxidácia oleja, ktoré sú primárnymi príčinami degradácie izolácie. Výsledkom je, že transformátor počas svojej životnosti nevyžaduje výmenu oleja ani údržbu, čo výrazne znižuje prevádzkové náklady.

Otázka: Môže byť tento transformátor použitý v aplikáciách obnoviteľnej energie?

A: Áno. Jednofázový olejový ponorný transformátor S13 je vhodný pre malé systémy obnoviteľnej energie, ako sú strešné solárne inštalácie, mikro-vodné projekty a systémy na skladovanie energie v domácnostiach. Vďaka vysokej účinnosti a schopnosti zvládnuť kolísanie napätia je ideálny na zvyšovanie alebo znižovanie výkonu v distribuovaných zariadeniach.

Hlavné aplikačné scenáre

Elektrifikácia vidieka:Poskytuje spoľahlivé jednofázové napájanie odľahlým obciam, farmám a poľnohospodárskym prevádzkam s minimálnymi stratami.

Obytná distribúcia na stĺp:Ideálne pre obytné komunity, kde je štandardom jednofázové napájanie, ponúka kompaktné rozmery a nízku hlučnosť.

Light Commercial Buildings: Používa sa v malých obchodoch, kanceláriách a vidieckych obchodných centrách vyžadujúcich efektívnu distribúciu energie.

Integrácia obnoviteľnej energie:Vhodné na zvýšenie napätia z rezidenčných solárnych fotovoltaických systémov alebo zníženie napätia z mini-sietí.

Dočasná stavebná sila:Ľahká konštrukcia umožňuje jednoduché nasadenie pre dočasné potreby napájania na staveniskách.

Parameter produktu (špecifikácia)

Tabuľka: S13 Jednofázový olejový ponorný transformátor – Typické špecifikácie (11 kV / 0,23 kV alebo 0,4 kV)*

Podrobnosti o výrobe

Základný materiál a proces

Jednofázové jadro elektrického transformátora S13 ponorené do oleja je skonštruované z vysoko priepustnej za studena valcovanej kremíkovej ocele s orientovaným zrnom a 45° stupňovitým prekrytím. Pre aplikácie vyžadujúce najvyššiu účinnosť je k dispozícii jadro z amorfnej zliatiny, ktoré znižuje straty naprázdno až o 50 % v porovnaní s bežnou kremíkovou oceľou. Jadro je presne narezané a naskladané polosuchou sklenenou páskou, aby sa minimalizovali vibrácie a hluk.

Štruktúra vinutia

Vysokonapäťové aj nízkonapäťové vinutia sú navinuté z bezkyslíkatých medených vodičov, čo zaisťuje vysokú vodivosť a minimálne straty odporu. Nízkonapäťové vinutie využíva fóliovú alebo špirálovitú štruktúru s pozdĺžnymi olejovými kanálikmi, čo výrazne zlepšuje mechanickú pevnosť a odolnosť proti skratu.

Izolačný a chladiaci systém

Ako štandardné chladiace a dielektrické médium sa používa kvalitný minerálny izolačný olej. Ekologické izolačné kvapaliny s vysokým bodom horenia sú k dispozícii na požiadanie. Izolačný systém olej-papier prechádza prísnymi procesmi vákuového sušenia a plnenia olejom, ktoré eliminujú zvyškovú vlhkosť a vzduchové bubliny a zaisťujú počiatočné napätie čiastočného výboja vysoko nad štandardné požiadavky.

Nádrž a tesnenie

Nádrž sa vyznačuje dizajnom vlnitého panelu, ktorý zaisťuje odvod tepla aj kompenzáciu tepelnej rozťažnosti, čím eliminuje potrebu externého konzervátora. Plne utesnená štruktúra zabraňuje oxidácii oleja a prenikaniu vlhkosti, čím zabezpečuje bezúdržbovú prevádzku počas životnosti transformátora. A pressure relief valve and oil level gauge are provided as standard safety features.

Otázky a odpovede: Výroba a kvalita

Otázka: Aké testy kvality sa vykonávajú na každom transformátore?

Odpoveď: Každý jednofázový transformátor S13 sa pred dodaním podrobuje komplexnému súboru rutinných a typových testov vrátane meraní straty naprázdno a straty zaťaženia, testov impedancie skratu, testov odolnosti proti indukovanému prepätiu, testov čiastočného vybitia a testov impulzov blesku. Všetky výsledky testov sú zdokumentované a sledovateľné.

Otázka: Ako prispieva dizajn vlnitej nádrže k spoľahlivosti?

Odpoveď: Konštrukcia vlnitej nádrže plní tri kritické funkcie: zväčšuje povrchovú plochu pre efektívne odvádzanie tepla, poskytuje flexibilnú expanznú kapacitu na prispôsobenie sa zmenám objemu oleja s teplotou a vytvára úplne utesnené prostredie, ktoré izoluje olej od vonkajších nečistôt. Tým sa eliminuje potreba konzervátora oleja a odvzdušňovacieho systému, čím sa znižuje počet možných porúch a zjednodušuje sa údržba.

Otázka: Aká je očakávaná životnosť tohto transformátora?

Odpoveď: Za normálnych prevádzkových podmienok je jednofázový elektrický transformátor S13 ponorený do oleja navrhnutý na životnosť minimálne 30 rokov. Plne utesnená konštrukcia a vysokokvalitné materiály zaisťujú dlhodobú spoľahlivosť bez potreby výmeny oleja alebo údržby jadra.

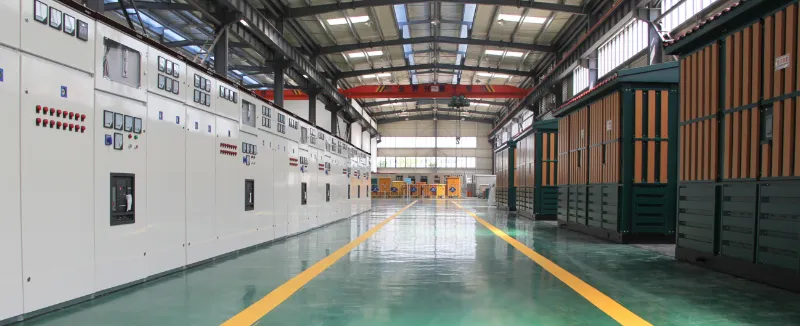

Výrobná kapacita

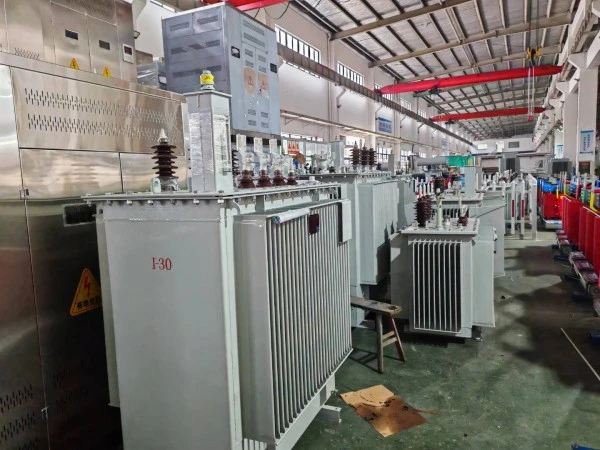

Lugao Power prevádzkuje moderné linky na výrobu transformátorov vybavené pokročilým navíjaním, rezaním jadra, vákuovým sušením a testovacím zariadením. Podporujeme výrobu OEM a ODM a poskytujeme prispôsobené riešenia pre napätie, kapacitu, frekvenciu a medzinárodné štandardy, čím zaisťujeme stabilnú kvalitu a spoľahlivé dodanie.

Popredajný servis produktu

Po nainštalovaní a uvedení transformátora do prevádzky je zaručené, že netečie, farba sa zaručene neodlupuje a nevybledne. Poskytuje sa 5-ročná záruka a doživotná technická podpora; všetky problémy s kvalitou, ktoré sa vyskytnú pri bežnom používaní počas záručnej doby, budú pokryté.

Na všetky jednofázové transformátory S13 sa vzťahuje celoživotná servisná podpora, ktorá zabezpečuje dlhodobú dostupnosť náhradných dielov a technickú pomoc.

Životnosť nie je kratšia ako 30 rokov za špecifikovaných prevádzkových podmienok.

V prípade poruchy zariadenia dodávateľ odpovie do jednej hodiny od prijatia oznámenia od kupujúceho a do 24 hodín vyšle na miesto technický personál.

Záväzok služby

Jednofázový elektrický transformátor ponorený do oleja S13 je vyrobený v prísnom súlade s požiadavkami systému manažérstva kvality ISO 9001:2015/2018, čím sa zaisťuje, že výrobok spĺňa 100% štandardy kvality pred opustením továrne.

Naša spoločnosť poskytuje komplexný predpredajný, predajný a popredajný servis na zabezpečenie spokojnosti zákazníkov.

Naša spoločnosť ponúka 5-ročnú záruku a doživotnú technickú podporu. V prípade akýchkoľvek problémov s kvalitou produkt bezplatne opravíme alebo vymeníme, čím zabezpečíme 100% spokojnosť zákazníka.

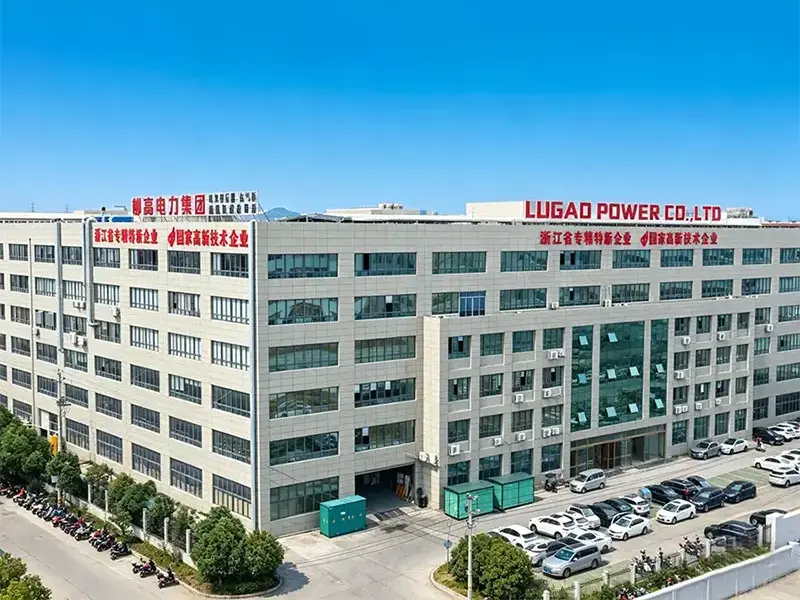

Sila továrne

S dlhoročnými skúsenosťami vo výrobe zariadení na prenos a rozvod energie,Lugao Powervytvorila profesionálnu výrobnú základňu zameranú na poskytovanie spoľahlivých transformátorových riešení pre globálne energetické spoločnosti, dodávateľov EPC, priemyselné zariadenia a projekty obnoviteľnej energie.

Prečo si globálni zákazníci vyberajú Lugao

✔ Profesionálny výrobca transformátorov

✔ Moderné výrobné dielne

✔ Skúsený inžiniersky a výskumný a vývojový tím

✔ Prísny systém riadenia kvality ISO 9001

✔ Kompletné možnosti rutinného a typového testovania

✔ Zhoda s normami IEC, ANSI, IEEE a GB

✔ K dispozícii je prispôsobenie OEM a ODM

✔ Stabilný dodávateľský reťazec a rýchle dodanie

✔ Exportujte skúsenosti na viaceré medzinárodné trhy

✔ Profesionálna technická podpora pred a po predaji
