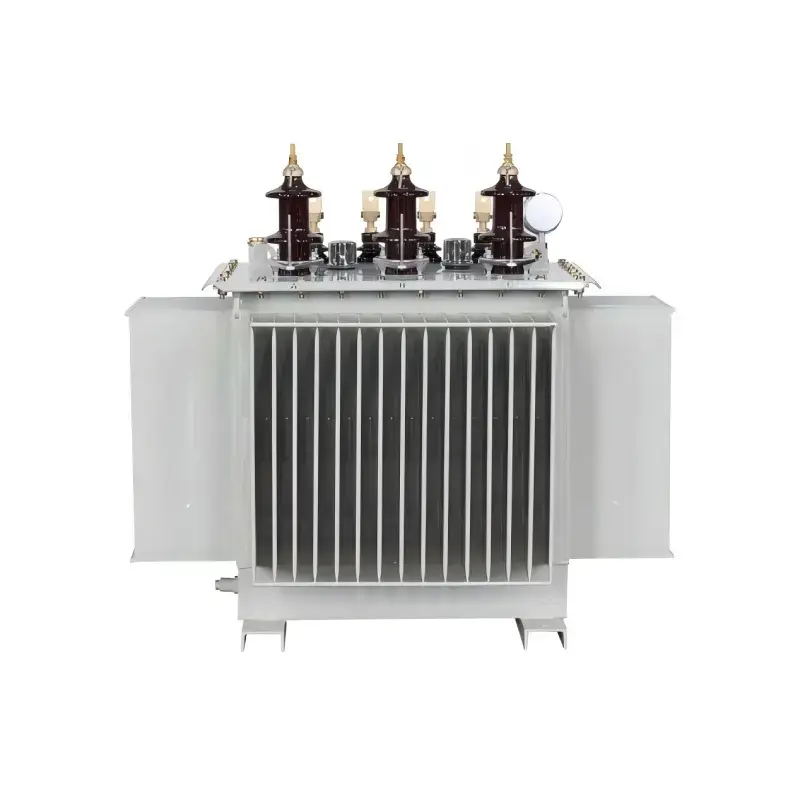

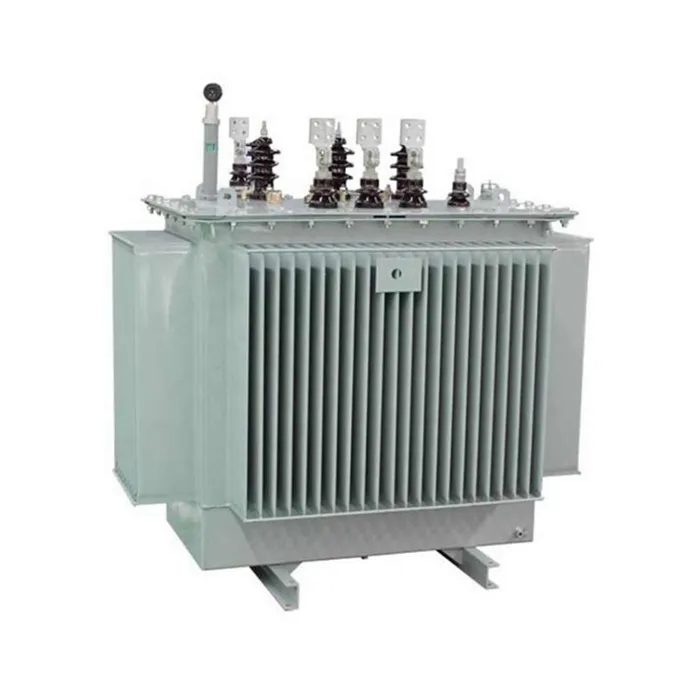

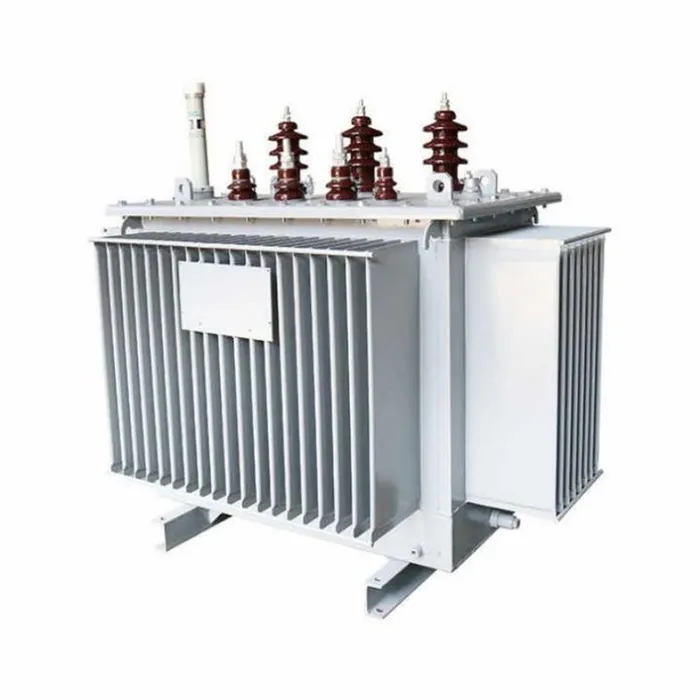

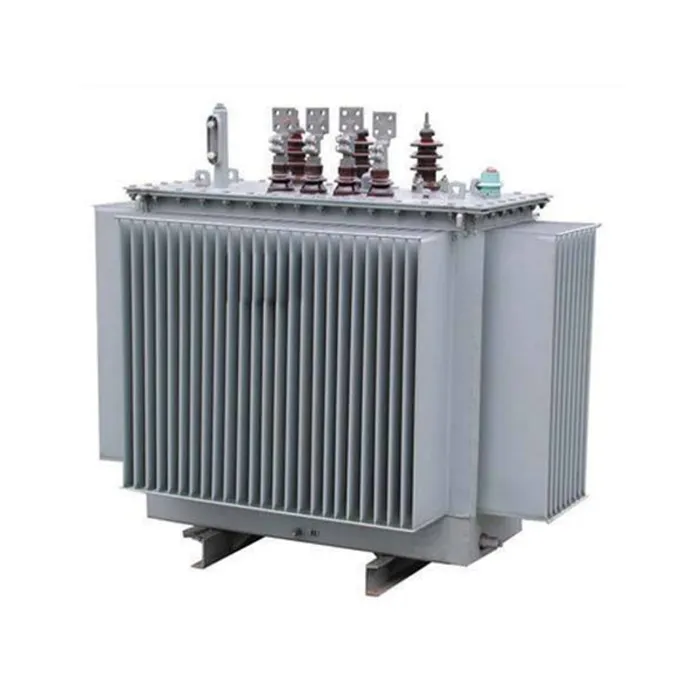

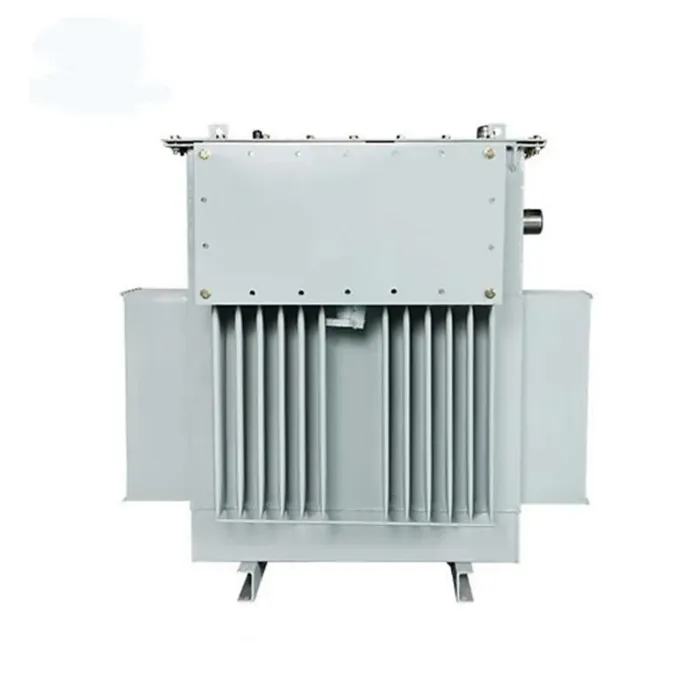

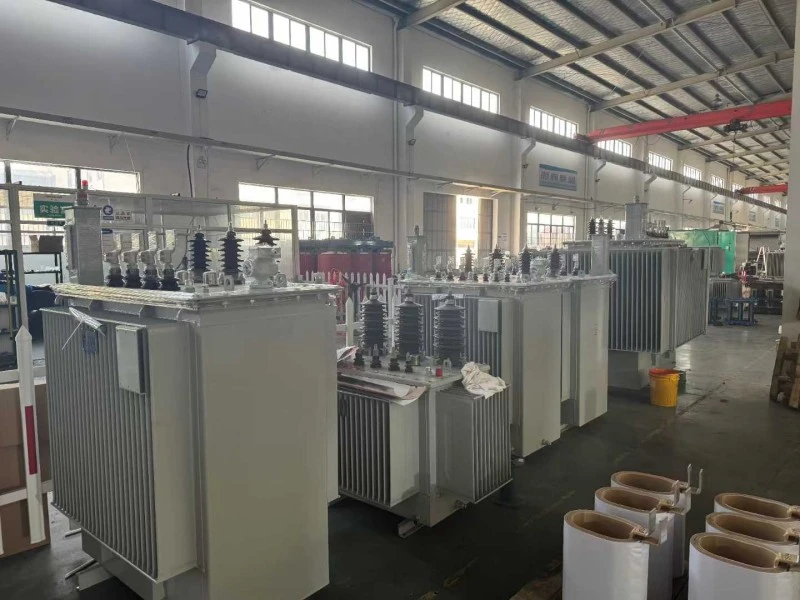

S9 Trojfázový olejom plnený nízkonapäťový transformátor

Naša spoločnosť je popredným výrobcom trojfázového nízkonapäťového transformátora S9 plneného olejom. Znižuje prevádzkové náklady vďaka nízkostratovému dizajnu, vyznačuje sa vynikajúcou schopnosťou proti skratu a využíva bezúdržbovú plne utesnenú štruktúru. Kombináciou vysokej spoľahlivosti s výnimočnou nákladovou efektívnosťou je ideálnou voľbou pre vaše potreby distribúcie energie.

Značka: Lugao Power Co., Ltd.
Certifikácia: Správa o teste ISO/CE/typu

Odoslať dopyt

Popis produktu

Trojfázový olejom plnený nízkonapäťový transformátor S9 našej spoločnosti je vysoko spoľahlivé napájacie zariadenie špeciálne navrhnuté pre nízkonapäťové rozvody elektrickej energie. Zakúpením tohto produktu získate vysokokvalitný transformátor, ktorý kombinuje stabilný výkon s cenovou efektívnosťou, široko použiteľný v priemyselných závodoch, komerčných budovách a scenároch distribúcie energie v domácnostiach. Tento produkt používa vysokokvalitné plechy z kremíkovej ocele valcované za studena a vinutia z vysoko čistej medi. Jeho optimalizovaná štruktúra jadra účinne znižuje hysterézu a straty vírivými prúdmi, čím zabezpečuje dlhodobú stabilnú a spoľahlivú prevádzku. Olejom ponorený izolačný chladiaci systém poskytuje vynikajúci odvod tepla a preťaženie, pričom udržuje stabilné výstupné napätie aj v podmienkach kolísania napätia alebo výrazných zmien záťaže. Plne utesnená konštrukcia účinne izoluje vonkajšiu vlhkosť a nečistoty, čím predlžuje životnosť zariadenia a znižuje frekvenciu údržby.

Parameter produktu (špecifikácia)

S9 série 11kV jednofázový pólový distribučný transformátor
Hodnotenie (KVA)	Skupina napätia		Vektor skupina	Impedancia napätie	Strata		nie- zaťaženie prúd (%)	Hmotnosť (kg)			(D×Š×V) (mm) Vonkajší rozmer	Gauge vertikálne/ horizontálne
Hodnotenie (KVA)	vysoká- Napätie	nízka- napätie	Vektor skupina	Impedancia napätie	Naprázdno	zaťaženie	nie- zaťaženie prúd (%)	Stroj hmotnosť	Olej hmotnosť	Hrubý hmotnosť	(D×Š×V) (mm) Vonkajší rozmer	Gauge vertikálne/ horizontálne
5	13.8 13.2 11 10.5 10 6	0,4 0,415 0,433	Yyno Dyn11 Dyn5	4	0.07	0.35	4	50	45	145	550 × 450 × 800	400/350
10					0.09	0.40	3.5	70	55	185	550 × 450 × 800	400/350
20					0.11	0.52	3.0	110	60	235	660 × 505 × 850	400/350
30					0.13	0,63/0.	2.3	130	65	265	660 × 530 × 870	450/340
50					0.17	0,91/0,87	2.0	195	80	365	740 × 600 × 930	450/380
63					0.20	1,09/1,04	1.9	230	80	400	720 × 620 × 100	450/380
80					0.25	1,31/1,25	1.9	260	95	460	770×640×1030	450/430
100					0.29	1,58/1.	1.8	300	95	510	820 × 710 × 970	550/450
125					0.34	1,89/1.	1.7	335	115	585	1040×680×1080	550/470
160					0.40	2.31/2.	1.6	405	130	685	1090×670×1130	550/520
200					0.48	2,73/2.	1.5	490	150	810	1160×760×1090	550/520
250					0.56	3.2/3.05	1.4	565	170	935	1215×775×1180	650/550
315					0.67	3,83/3,65	1.4	655	200	1095	1345×890×1205	650/550
400					0,B0	4,52/4.	1.3	840	250	1385	1450×935×1240	650/550
500					0.96	5,41/5,15	1.2	935	235	1505	1410×970×1290	750/600
630				4.5	1.20	6.2	1.1	1100	330	1830	595 × 1 040 × 1 315	850/660
800					1.40	7.5	1.0	1360	370	2225	1765×1170×1350	850/660
1000					1.70	10.3	1.0	1455	475	2555	1855×1255×1490	850/660
1250					1.95	12.0	0.9	1715	545	3140	1885×1270×1590	850/660
1600					2.40	14.5	0.8	2095	630	3680	950×1620×2020	850/700
2000					2.80	19.8	0.8	2340	715	4190	2060×1740×2050	820/820
2500					3.30	23.0	0.7	2920	830	5100	2250×1800×210	1070/1070
Poznámka: Rozsah vysokého napätia: ± 5 %, ± 2 × 2,5 %; Frekvencia: 50 Hz

Vlastnosti a aplikácia produktu

Vlastnosti produktu

Energeticky účinné a nízke straty:V porovnaní s predchádzajúcou sériou S7 sa transformátor S9 vyznačuje priemerným znížením straty naprázdno približne o 10 %, znížením straty zaťaženia približne o 22 % a ešte výraznejším znížením prúdu naprázdno o takmer 46 %. V tom čase to bol celoštátne propagovaný produkt na úsporu energie.

Spoľahlivý konštrukčný dizajn:

jadro:Transformátor S9 ponorený do oleja vyrobený z vysoko kvalitnej za studena valcovanej kremíkovej ocele s orientovaným zrnom, využívajúci úplne naklonenú trojstupňovú štruktúru jadra preplátovaného spoja, čím účinne znižuje straty a hluk.

Vinutia:Vysokonapäťové vinutie využíva viacvrstvovú valcovú štruktúru, zatiaľ čo nízkonapäťové vinutie používa valcovú alebo vylepšenú špirálovitú štruktúru s pozdĺžnymi olejovými kanálmi, čo zvyšuje odvod tepla a mechanickú pevnosť.

Proces upevnenia:Všetky upevňovacie prvky využívajú samosvorné matice proti uvoľneniu a je pridaná štruktúra polohovania jadra, aby sa zabezpečila stabilita počas prepravy a dlhodobej prevádzky, čím sa eliminuje potreba kontroly jadra a údržby zdvíhania.

Plne utesnená konštrukcia (séria S9-M):Nádrž distribučného transformátora S9 je navrhnutá s vlnitými panelmi, ktoré poskytujú funkciu dýchania na kompenzáciu zmien objemu oleja, čím sa eliminuje tradičný konzervátor. Táto plne utesnená štruktúra úplne izoluje transformátorový olej od vonkajšieho vzduchu, čím účinne zabraňuje prenikaniu kyslíka a vlhkosti, čím sa oneskoruje starnutie izolačného oleja.

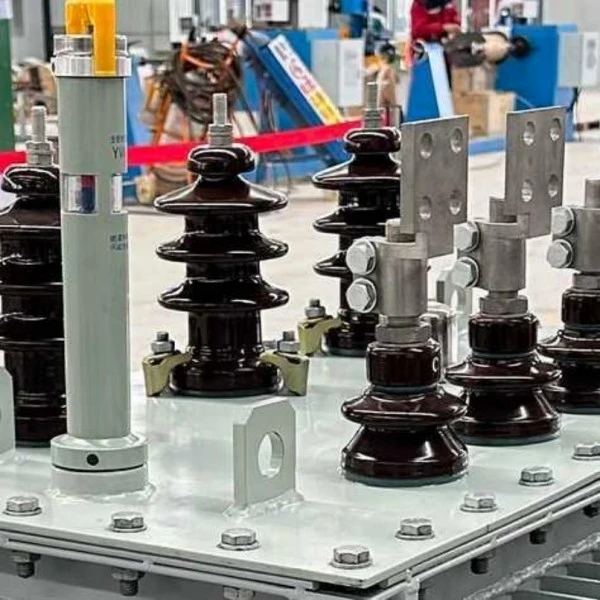

Komplexná bezpečnostná ochrana: S9 Trojfázový olejom plnený nízkonapäťový transformátorvybavené komponentmi, ako je tlakový poistný ventil, číselníkový teplomer a plynové relé, ktoré okamžite uvoľnia tlak, keď je vnútorný tlak príliš vysoký, čím zaisťujú bezpečnú prevádzku zariadenia.

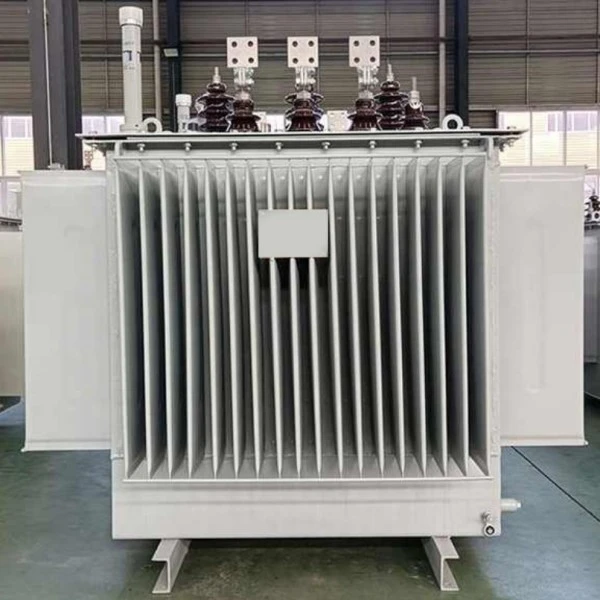

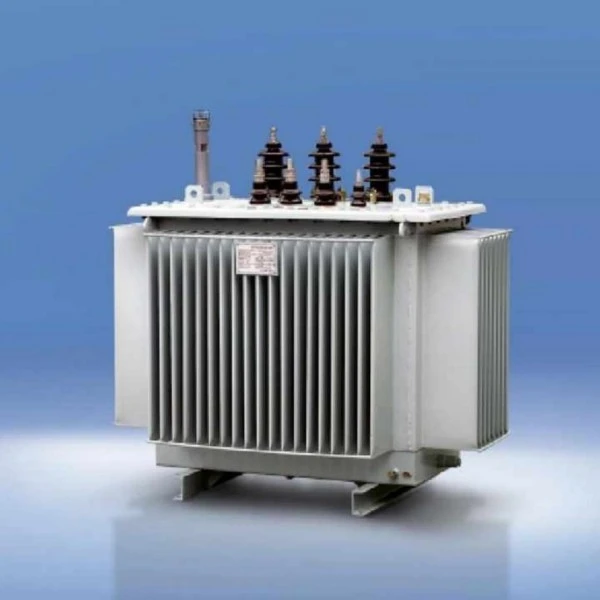

S9 Three Phase Oil Filled Low Voltage Transformer

Výhody funkcií

Výrazne znížené prevádzkové náklady:Hlavná výhoda spočíva v energetickej účinnosti. V porovnaní so sériou S7 sú prevádzkové náklady produktu S9 znížené približne o 19 %, čo vedie k výraznej úspore elektrickej energie pri dlhodobej prevádzke.

Vysoká prevádzková spoľahlivosť:Vďaka vylepšenej podpore konca cievky, novej izolačnej štruktúre a konštrukcii odolnej voči skratu je jeho schopnosť odolávať náhlym skratom výrazne zvýšená. Prešiel náhlymi skratovými testami v národne uznávanom testovacom stredisku, ktoré zaisťujú stabilnú prevádzku aj za nepriaznivých podmienok, ako sú kolísanie siete.

Extrémne nízke náklady na údržbu:Plne utesnená konštrukcia eliminuje potrebu výmeny transformátorového oleja počas jeho normálnej životnosti, čo výrazne znižuje pracovné zaťaženie a náklady na údržbu.

Vysoká prispôsobivosť a estetický dizajn:Konštrukcia vlnitej nádrže nielen zlepšuje účinnosť odvádzania tepla, ale tiež vedie ku kompaktnejšiemu a estetickejšiemu produktu, čím sa znižuje inštalačná stopa.

Produkty sa prispôsobujú prostrediu

Nadmorská výška	Nie viac ako 1000 metrov
Maximálna teplota okolia	+40 ℃
Minimálna teplota okolia	-25 ℃
Maximálna mesačná priemerná relatívna vlhkosť	90 % (pri 20 ℃)
Požiadavky na miesto inštalácie	Žiadne nebezpečenstvo požiaru alebo výbuchu, žiadne silné znečistenie, chemická korózia alebo prudké vibrácie; vhodné pre vnútornú aj vonkajšiu inštaláciu.

Aplikačné scenáre

Trojfázové olejom plnené nízkonapäťové transformátory S9 sa primárne používajú v aplikáciách terminálovej distribúcie energie, kde je potrebné 10 kV alebo 35 kV vysokonapäťovú elektrinu premeniť na 400 V nízkonapäťovú elektrinu. Konkrétne scenáre zahŕňajú:

Uzavretý typ (séria S9-M): Zvlášť vhodné pre priemyselné odvetvia, ako je spracovanie ropy a chemikálií. Tieto prostredia zvyčajne obsahujú veľké množstvo oleja a chemikálií; plne utesnená konštrukcia účinne izoluje korozívne plyny, chráni vnútorné komponenty a zaisťuje bezpečnú prevádzku.

Neuzavretý typ (séria S9):Široko používaný v priemyselných a banských podnikoch, staveniskách, obytných komunitách, obchodných centrách, letiskách, železničných staniciach a iných všeobecných priemyselných a občianskych budovách ako uzly rozvodu energie.

Infraštruktúra a poľnohospodárstvo:Bežne sa používa v podchodoch, vrtných plošinách, plošinách na ťažbu ropy a mestských a vidieckych poľnohospodárskych energetických sieťach na zabezpečenie stabilného napájania rôznych zariadení.

Podrobnosti o výrobe

Trojfázový olejový transformátor prešiel rozsiahlou optimalizáciou v detailoch produktu. Vďaka prepracovanému dizajnu základných komponentov, ako je jadro, cievky, olejová nádrž a spojovacie prvky, dosahuje nízke straty, vysokú spoľahlivosť a bezúdržbové vlastnosti.

Štruktúra a proces základných komponentov

Základné komponenty	Štrukturálne detaily a výrobný proces	Účel dizajnu
Jadro	Olejový transformátor S9 vyrobený z kvalitného za studena valcovaného zrnitého plechu z kremíkovej ocele, s 45° plne šikmou trojúrovňovou kĺbovou laminovanou štruktúrou, bez dierovania alebo viazania, a stĺpik jadra je fixovaný zviazaním polosuchou sklenenou páskou alebo nanesením vytvrdzovacej farby.	Znížte magnetickú reluktanciu a straty vírivými prúdmi, znížte straty naprázdno a prúd naprázdno a znížte prevádzkový hluk.
Cievka (vinutie)	Vysokonapäťové aj nízkonapäťové vinutia sú vyrobené z kvalitného medeného drôtu bez obsahu kyslíka. Vysokonapäťové vinutie má viacvrstvovú valcovú štruktúru, zatiaľ čo nízkonapäťové vinutie má valcovú alebo vylepšenú špirálovú štruktúru (s pozdĺžnymi olejovými kanálmi).	Zabezpečenie vodivosti a optimalizácia účinnosti odvádzania tepla. Špeciálna štruktúra cievky zvyšuje mechanickú pevnosť, aby odolala rázom skratového prúdu.
palivová nádrž a tesnenie	Séria S9-M sa vyznačuje plne utesnenou konštrukciou olejovej nádrže z vlnitej lepenky. Vlnité dosky slúžia na odvádzanie tepla aj na expanziu, čím sa eliminuje potreba konzervátora oleja. Po morení a fosfátovaní je olejová nádrž natretá tromi vrstvami základného náteru a jednou vrstvou antikorózneho náteru.	Úplne izoluje transformátorový olej od vzduchu, čím zabraňuje navlhnutiu a oxidácii izolačného oleja, dosahuje bezúdržbovú prevádzku a zlepšuje odolnosť voči vonkajšej korózii.
Izolačný a upevňovací systém	Prijala sa nová izolačná štruktúra a zlepšila sa podpora konca cievky. Všetky vnútorné upevňovacie prvky používajú samosvorné poistné matice a je pridaná konštrukcia na polohovanie tela.	Zvýšená elektrická pevnosť a odolnosť proti skratu zaisťujú, že jednotka zostane stabilná a neuvoľní sa pri dlhodobých vibráciách počas prepravy a prevádzky, čím sa dosiahne údržba bez zdvíhania jadra.
Komponenty bezpečnostnej ochrany	Vybavený pretlakovým ventilom, signálnym teplomerom a plynovým relé; používa nový typ vertikálneho prepínača odbočiek s dvojitým tesnením.	Pretlakový ventil rýchlo uvoľní tlak v prípade nadmerného vnútorného poruchového tlaku, čím zabráni deformácii alebo prasknutiu olejovej nádrže. Dizajn prepínača s dvojitým tesnením eliminuje únik oleja v polohe regulácie tlaku.

FAQ

Čo je to trojfázový distribučný transformátor S9 ponorený do oleja?

Trojfázový distribučný transformátor S9 ponorený do oleja je zariadenie na distribúciu energie používané na zníženie strednonapäťovej elektriny, ako je 6 kV, 10 kV, 11 kV alebo 13,8 kV, na elektrinu nízkeho napätia, ako je 0,4 kV, 0,415 kV alebo 0,433 kV. Je široko používaný v priemyselných závodoch, komerčných budovách, obytných komunitách, banských lokalitách, poľnohospodárskych energetických sieťach a rozvodných systémoch.

Je možné prispôsobiť pomer napätia olejového transformátora S9?

áno. Lugao môže prispôsobiť pomer napätia podľa miestnej siete a požiadaviek projektu. Bežné možnosti zahŕňajú 10kV/0,4kV, 11kV/0,415kV, 13,8kV/0,4kV a ďalšie prispôsobené kombinácie napätia. Vektorovú skupinu, rozsah poklepania, frekvenciu a príslušenstvo je tiež možné prispôsobiť.

Aký rozsah kapacity je k dispozícii pre tento transformátor?

Olejový distribučný transformátor S9 je možné dodať v rôznych menovitých kapacitách podľa požiadaviek projektu. Bežné kapacity zahŕňajú 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA a 2500kVA. Pre výber vhodného modelu na základe vašej požiadavky na zaťaženie kontaktujte spoločnosť Lugao.

Aký je rozdiel medzi olejovými transformátormi S9 a S11?

V porovnaní so sériou S9 jeSéria S11má zvyčajne nižšiu stratu bez zaťaženia a lepší výkon pri úspore energie. Transformátor S9 je stále široko používaný v mnohých distribučných projektoch kvôli jeho stabilnej prevádzke, vyspelému dizajnu a nákladovej efektívnosti. Konečný výber závisí od rozpočtu projektu, požiadaviek na efektivitu, miestnych noriem a prevádzkových podmienok.

Je olejový transformátor S9 vhodný na vonkajšiu inštaláciu?

áno. Olejový transformátor S9 môže byť navrhnutý pre vonkajšiu inštaláciu. Môže byť vybavený utesnenou olejovou nádržou, antikoróznym náterom, pretlakovým ventilom, teplomerom, indikátorom hladiny oleja a ďalším ochranným príslušenstvom podľa požiadaviek projektu. Pre drsné prostredie uveďte pred cenovou ponukou nadmorskú výšku, okolitú teplotu, vlhkosť a úroveň znečistenia.

Aký spôsob chladenia používa tento transformátor?

Distribučný transformátor S9 ponorený do oleja bežne používa chladenie ONAN, čo znamená chladenie Oil Natural Air Natural. Transformátorový olej prirodzene cirkuluje vo vnútri nádrže na prenos tepla, zatiaľ čo vonkajší povrch nádrže odvádza teplo prirodzeným chladením vzduchom.

Môže Lugao poskytnúť službu OEM alebo prispôsobenú službu transformátora?

áno. Lugao poskytuje OEM a prispôsobené transformátorové služby. Možnosti prispôsobenia zahŕňajú menovitú kapacitu, pomer napätia, frekvenciu, skupinu vektorov, rozsah odberu, dizajn krytu, príslušenstvo transformátora, farbu náteru, typový štítok a požiadavky na balenie.

Popredajný servis produktu

1. Po inštalácii a uvedení transformátora do prevádzky na mieste je zaručené, že je tesný a farba sa zaručene neodlupuje ani nevybledne. Poskytuje sa 5-ročná záruka; na akékoľvek problémy s kvalitou, ktoré sa vyskytnú pri bežnom používaní počas záručnej doby, sa bude vzťahovať záruka.

2. Na všetky produkty sa vzťahuje doživotný servis, ktorý zabezpečuje kompletnosť príslušenstva produktu.

3. Životnosť nie je kratšia ako 30 rokov.

4. V prípade poruchy zariadenia dodávateľ odpovie do jednej hodiny od prijatia oznámenia od kupujúceho a do 24 hodín vyšle na miesto technický personál.

S9 Three Phase Oil Filled Low Voltage Transformer

Záväzok služby

1. Naše výrobky sú vyrábané v prísnom súlade s požiadavkami systému manažérstva kvality ISO9001-2015, čím sa zabezpečuje 100% kvalita výrobkov pred opustením továrne.

2. Naša spoločnosť poskytuje komplexný predpredajný, predajný a popredajný servis na zabezpečenie spokojnosti zákazníkov.

1. Naša spoločnosť ponúka záruku 60 mesiacov. V prípade akýchkoľvek problémov s kvalitou produkt bezplatne opravíme alebo vymeníme, čím zabezpečíme 100% spokojnosť zákazníka.

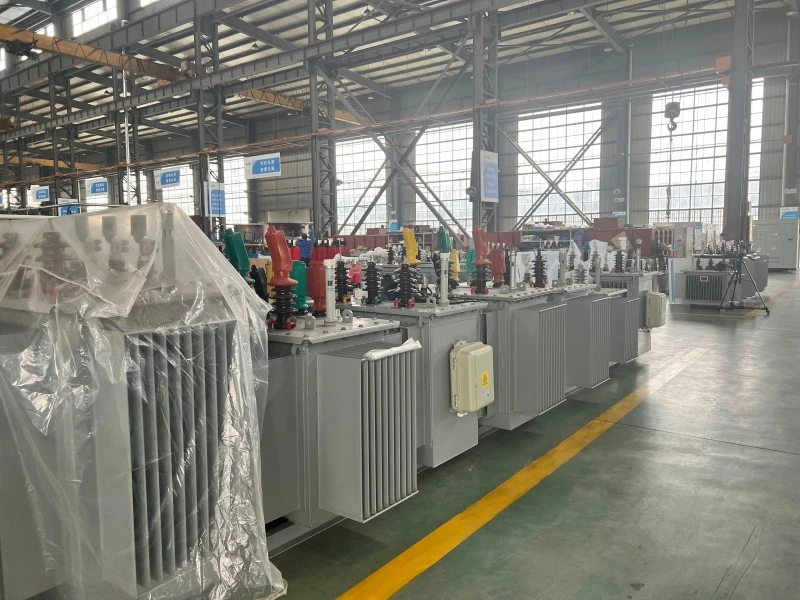

Lugao's ISO9001 production workshop
