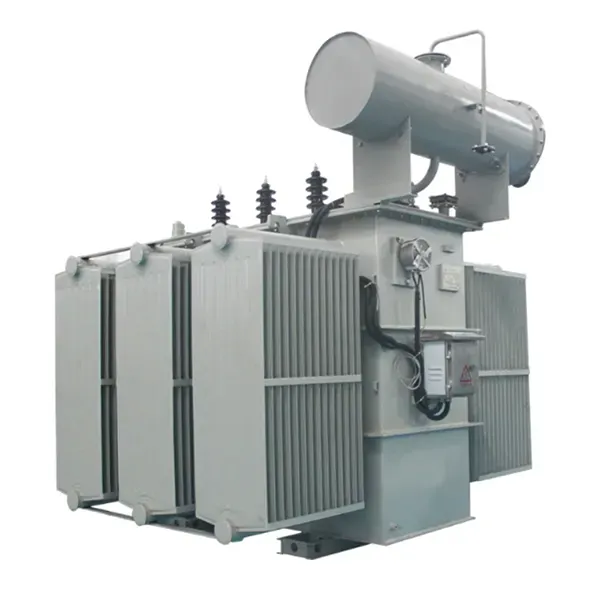

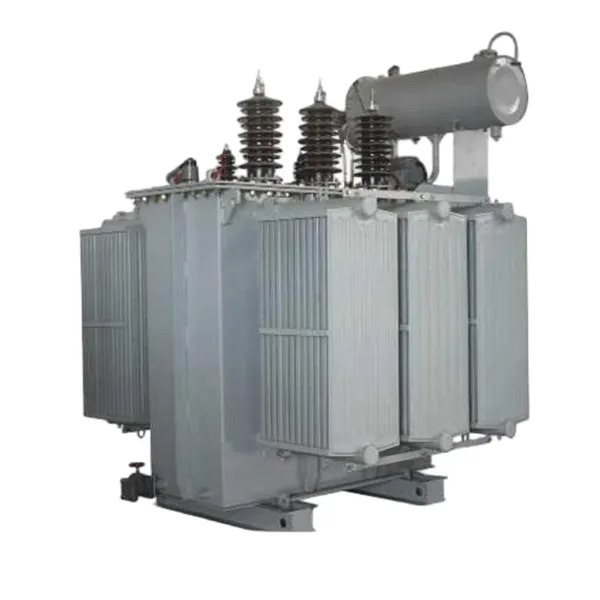

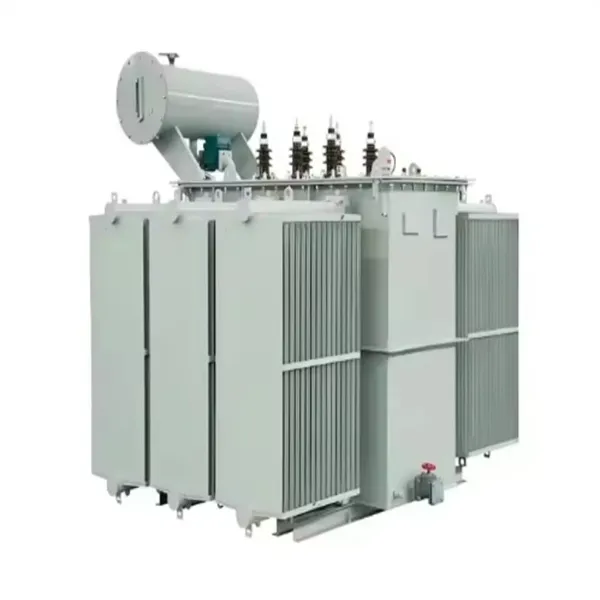

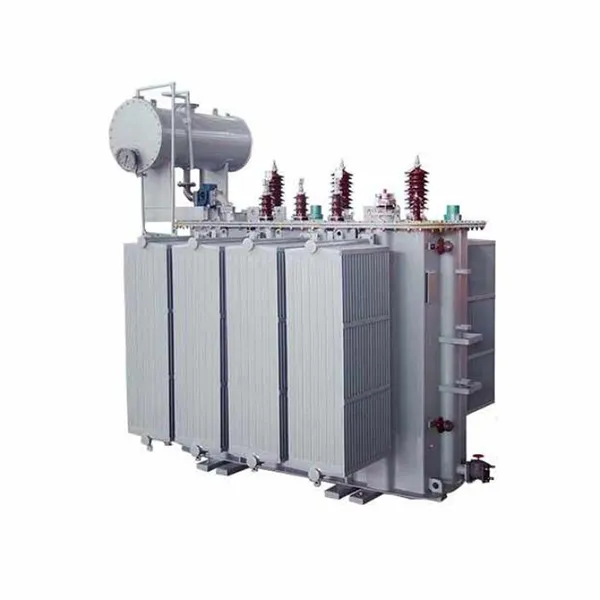

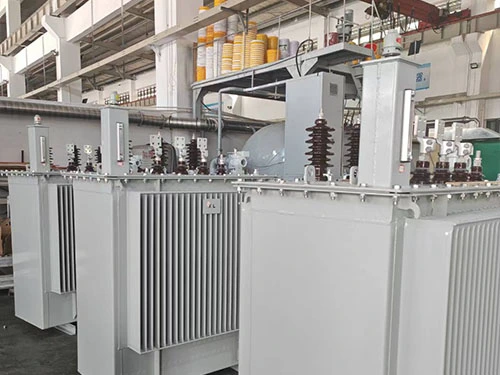

Dvojvinutý jednofázový olejový transformátor ONAN

Dvojvinutý jednofázový olejový ponorný transformátor ONAN predstavuje vrchol konvenčnej, ale vysoko spoľahlivej technológie konverzie energie. OLugao Power Co., Ltd.,chápeme, že chrbtica každej elektrickej rozvodnej siete spočíva v robustnosti jej transformátorov. Tento model je špeciálne navrhnutý na zníženie alebo zvýšenie napätia medzi dvoma odlišnými elektrickými obvodmi pomocou konfigurácie primárneho a sekundárneho vinutia, oddelených jadrom z kremíkovej ocele s vysokou priepustnosťou.

Označenie „ONAN“ (Oil Natural Air Natural) znamená, že táto jednotka sa spolieha na proces prirodzenej konvekcie. Izolačný olej pri zahrievaní prirodzene cirkuluje a prenáša tepelnú energiu na steny nádrže, ktorá sa potom rozptýli do okolitého vzduchu. To eliminuje potrebu externých chladiacich ventilátorov alebo čerpadiel, výsledkom čoho je transformátor, ktorý je nielen tichý, ale aj výrazne menej náchylný na mechanické poruchy.

Na rozdiel od autotransformátorov, náš dvojvinutý jednofázový olejový transformátor ONAN poskytuje úplnú elektrickú izoláciu medzi primárnou a sekundárnou stranou. Toto galvanické oddelenie je rozhodujúce pre bezpečnosť, efektívne filtruje harmonické a chráni citlivé nadväzujúce zariadenia pred prechodnými prepätiami. Či už sa používa pre vysokonapäťové prenosové rozvodne alebo ako vstupný servisný transformátor pre komerčné komplexy, táto jednotka zaručuje výnimočnú odolnosť proti skratu a tepelný výkon.

Parameter produktu (špecifikácia)

Lugao Power Co., Ltd. vyrába tieto jednotky s vysokým stupňom prispôsobenia, aby spĺňali špecifické požiadavky na rozvodnú sieť. Nižšie sú uvedené štandardné technické špecifikácie:

Vlastnosti a aplikácia produktu

Otázka: Prečo zvoliť dizajn s dvoma vinutiami pred automatickým transformátorom?

1. Poskytuje fyzickú a elektrickú izoláciu medzi VN a NN obvodmi.

2. Zabraňuje prenosu prepätí (napr. bleskov) na sekundárnu stranu.

3. Nevyhnutné pre bezpečnosť v obytných, priemyselných a zdravotníckych zariadeniach.

4. Ponúka lepšiu reguláciu napätia pri kolísajúcom zaťažení.

Otázka: Prečo používať chladenie ONAN namiesto núteného chladenia?

1. Žiadne pohyblivé časti (žiadne ventilátory, žiadne čerpadlá) - nulové riziko zlyhania pomocného systému.

2. Ideálne pre vzdialené miesta s obmedzeným prístupom údržby.

3. Tichá prevádzka - vhodná pre prostredia citlivé na hluk.

4. Životnosť často presahuje 25 rokov s minimálnym zásahom.

Otázka: Ako Lugao Power zabezpečuje kvalitu jadra a vinutia?

1. Používa silikónovú oceľ CRGO s konštrukciou jadra so stupňovitým prekrytím.

2. Reduces no-load losses by nearly 20% vs. standard stacked cores.

3. Vinutia z medi alebo hliníka s vysokou vodivosťou, rovnomerne navinuté.

4. Pred opustením továrne sa každá jednotka podrobuje tepelným testom a testom indukovaného prepätia.

Špecifické aplikačné scenáre

1. Vidiecka distribúcia: Rozšírenie elektrického vedenia na poľnohospodárske čerpadlá a vzdialené farmy.

2. Železničná signalizácia: Poskytovanie spoľahlivého napájania pre traťové zariadenia.

3. Obytné komplexy: Zníženie stredného napätia na 120V/240V pre rodinné domy alebo služby vo výškových budovách.

4. Priemyselné osvetlenie: Napájanie vysokovýkonných priemyselných osvetľovacích sietí.

5. Integrácia obnoviteľných zdrojov: Spojenie so solárnymi invertormi na napájanie izolovaných jednofázových záťaží.

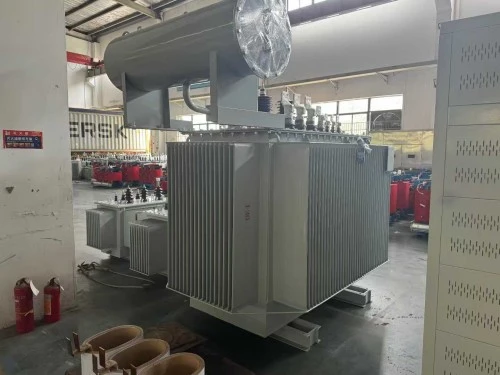

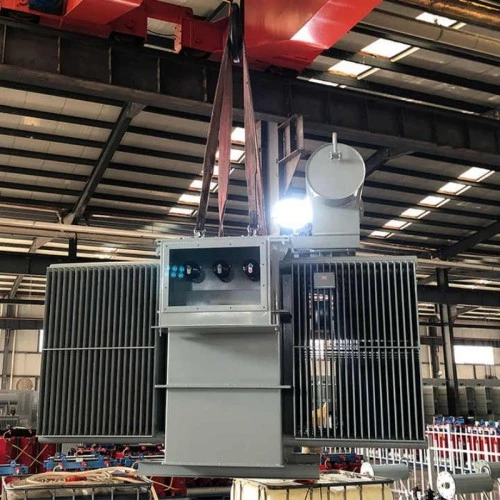

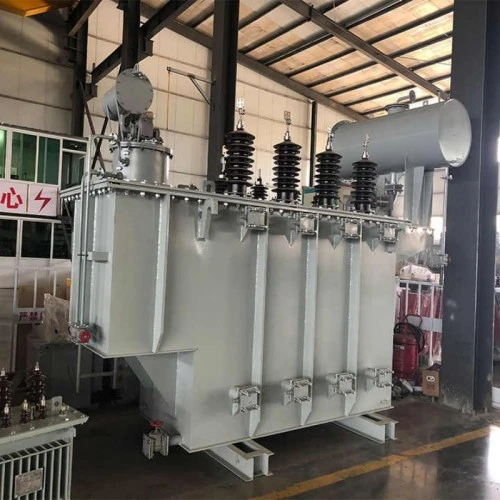

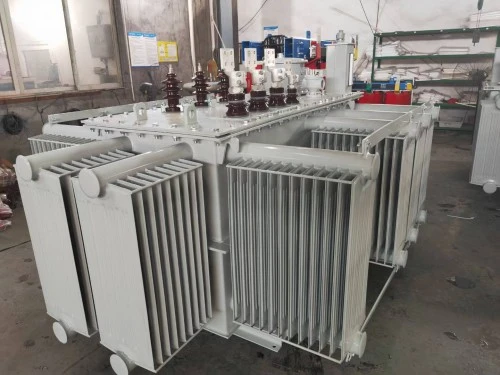

Podrobnosti o výrobe

1. Konštrukcia jadra a vinutia

Srdce dvojvinutia jednofázového olejového ponorného transformátora ONAN spočíva v jeho jadre. Lugao Power využíva presne rezané, pokosové jadro vyrobené z vysoko priepustnej CRGO ocele. Tento dizajn minimalizuje vzduchovú medzeru, výrazne znižuje magnetizačný prúd a hluk. Vinutia sú umiestnené koncentricky - vinutie NN je umiestnené bližšie k jadru, pričom vinutie VN je omotané okolo neho. Toto usporiadanie optimalizuje elektromagnetickú väzbu a mechanickú pevnosť.

2. Izolácia a nádrž

Používame vysokokvalitný transformátorový olej (na požiadanie minerálny olej alebo prírodný ester), ktorý pôsobí ako dielektrický izolant aj ako chladiace médium. Nádrž je vyrobená z odolnej ocele, potiahnutá päťstupňovým procesom povrchovej úpravy: odmasťovanie, fosfátovanie, základný náter, medzivrstva a finálny vrchný náter UV odolnou farbou. To zaisťuje odolnosť proti korózii v pobrežnom alebo vlhkom prostredí.

3. Zabezpečenie kvality a certifikácie

Každá jednotka je vyrobená v súlade s normami ISO 9001:2015. Naše testovacie protokoly zahŕňajú:

1. Rutinné testy: Meranie odporu vinutia, test pomeru napätia, meranie straty naprázdno a prúdu, skratová impedancia a dielektrické testy.

2. Typové testy: Test nárastu teploty, test impulzom blesku (LI) a test odolnosti proti skratu.

3. Sme držiteľmi certifikácií, ktoré spĺňajú globálne normy, ako sú IEC 60076 a ANSI/IEEE C57.12.00, čo zaisťuje, že naše transformátory sú akceptované na medzinárodných trhoch.

Prečo si vybrať Lugao Power? (Porovnanie konkurentov)

Pri získavaní dvojvinutia jednofázového olejového ponorného transformátora ONAN je trh nasýtený lacnými možnosťami, ktoré ohrozujú kvalitu materiálu. Tu je dôvod, prečo sa spoločnosť Lugao Power Co., Ltd.

Náš záväzok: Nepredávame len transformátory; poskytujeme inžinierske riešenia. Náš technický tím pomáha s výpočtami impedancie, konfiguráciami prepínača odbočiek a návodom na inštaláciu. S Lugao Power získate dvojvinutý jednofázový olejový ponorný transformátor ONAN, ktorý neustále prináša nižšie celkové náklady na vlastníctvo (TCO) vďaka zníženým nárokom na údržbu a vyššej energetickej účinnosti.

Prípadová štúdia aplikácie: Projekt elektrifikácie vidieka

V druhom štvrťroku 2024 čelili komunálne služby v juhovýchodnej Ázii častým poruchám dovážaných suchých transformátorov v dôsledku prepätia bleskom. Prešli na jednofázové transformátorové jednotky ONAN s dvoma vinutiami od Lugao Power (50 kVA, 11 kV/230 V).

Výsledky:

1. Znížená miera zlyhania: 0% miera zlyhania počas dvoch monzúnových období.

2. Tepelný výkon: Chladenie ONAN udržovalo teploty vinutia o 15°C nižšie ako predchádzajúce jednotky pri 90% zaťažení.

3. Údržba: Spoločnosť hlásila nulové zásahy údržby kvôli robustnému systému konzervácie oleja.

Balenie a doprava

Lugao Power si uvedomuje, že logistika môže byť rovnako dôležitá ako výroba, a preto zaisťuje, že každý dvojvinutý jednofázový transformátor ONAN s olejovým ponorom je zabalený pre globálnu prepravu.

Balenie: Jednotky sa dodávajú naplnené vysokokvalitným izolačným olejom. Na export používame drevené debny (certifikované ISPM 15) alebo oceľové rámy s ochranným obalom. Zvodiče prepätia a priechodky sú balené oddelene v pene absorbujúcej nárazy, aby sa zabránilo poškodeniu pri preprave.

Dokumentácia: Každá zásielka obsahuje komplexný manuál, správy o testoch a inštalačné schémy.

Dodacia lehota: Štandardné jednotky sú k dispozícii do 20 – 25 pracovných dní. Vlastné objednávky vyžadujú 30--35 dní.

Prístav nakládky: Ningbo.

Často kladené otázky (FAQ)

Q1: Môže byť tento transformátor použitý vonku pri extrémnych teplotách?

A: Absolútne. Chladiaci systém ONAN je navrhnutý tak, aby zvládol okolité teploty v rozsahu od -25°C do +50°C. V extrémnych prostrediach (púšť alebo Arktída) dokáže Lugao Power podľa toho upraviť objem oleja a konštrukciu chladiča nádrže. Robustný náter nádrže zaisťuje odolnosť proti UV žiareniu a vlhkosti, vďaka čomu je dvojvinutý jednofázový olejový ponorný transformátor ONAN ideálny pre montáž na stĺp alebo vonkajšie inštalácie na úrovni zeme.

Q2: Aká je typická životnosť tohto transformátora?

Odpoveď: Pri správnej inštalácii a pravidelnom testovaní oleja je prevádzková životnosť zvyčajne 25 až 30 rokov. Jadro a vinutia sú navrhnuté s tepelnou triedou, ktorá umožňuje 30-ročnú životnosť izolácie pri podmienkach menovitého zaťaženia. Lugao Power ponúka štandardnú 5-ročnú výrobnú záruku s rozšírenými servisnými zmluvami.

Q3: Poskytujete prepínače odbočiek na reguláciu napätia?

A: Áno. Ponúkame prepínače odbočiek mimo okruhu (OCTC) aj prepínače odbočiek pod zaťažením (OLTC) v závislosti od aplikácie. Pre štandardnú distribúciu integrujeme odbočky bez napätia (+/- 2,5 % alebo 5 %), aby sme sa prispôsobili kolísaniu siete. Ak kupujete dvojvinutý jednofázový olejový ponorný transformátor ONAN pre citlivé priemyselné zariadenia vyžadujúce konštantné napätie, môžeme nainštalovať systém OLTC.

Otázka 5: Aký je rozdiel medzi štandardným transformátorom a variantom „Heavy Duty“, ktorý ponúkate?

Odpoveď: Naše štandardné jednotky sú postavené na komerčné a všeobecné obytné využitie. Náš "Heavy Duty" variantDvojvinutý jednofázový olejový transformátor ONANmá zvýšený medený prierez, zosilnené jadro jadra a vyšší stupeň izolačného oleja (Natural Ester), aby odolal cyklickému preťaženiu až do 150 % počas krátkej doby. To je ideálne pre zváracie aplikácie, banské zariadenia alebo poľnohospodárske záťaže, kde sú vysoké štartovacie prúdy.

Kontaktujte Lugao Power Co., Ltd

Zabezpečte kontinuitu vašej napájacej siete. Vyberte si odolnosť, účinnosť a bezpečnosť nášho dvojvinutia jednofázového olejového ponorného transformátora ONAN. Pre cenové ponuky, technické výkresy alebo zľavy pre hromadné objednávky použite prosím nižšie uvedený dopytový formulár.
