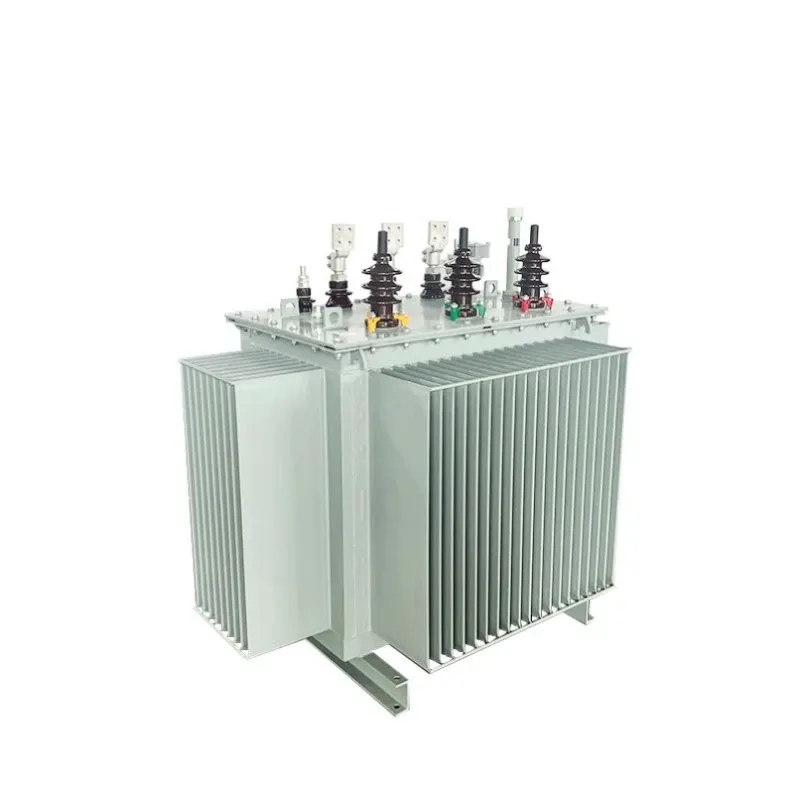

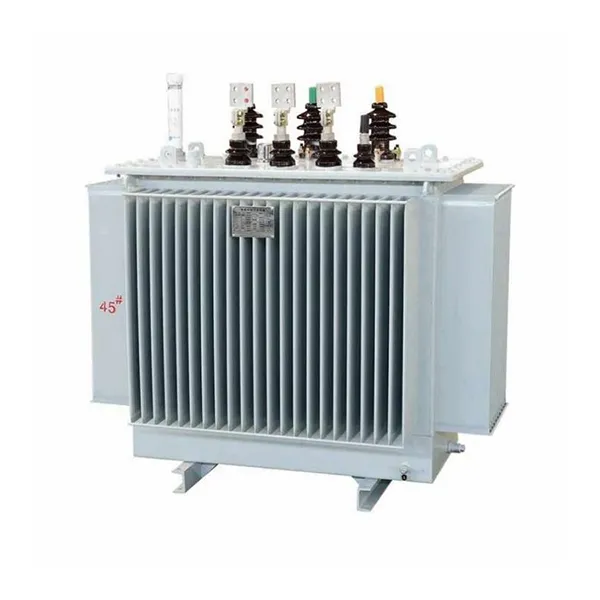

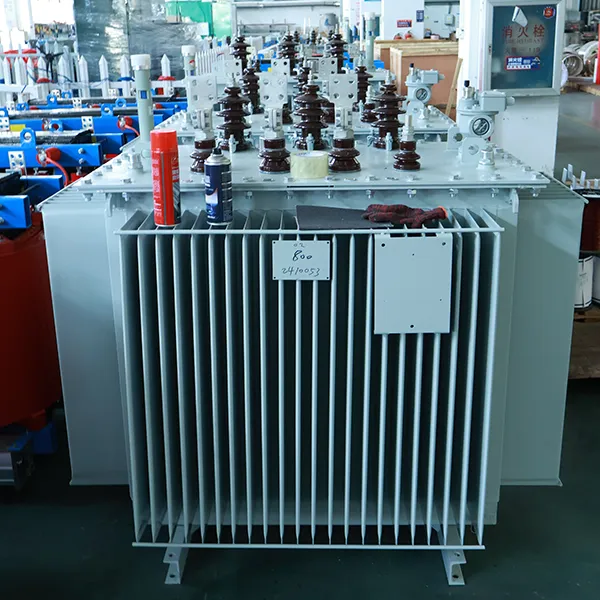

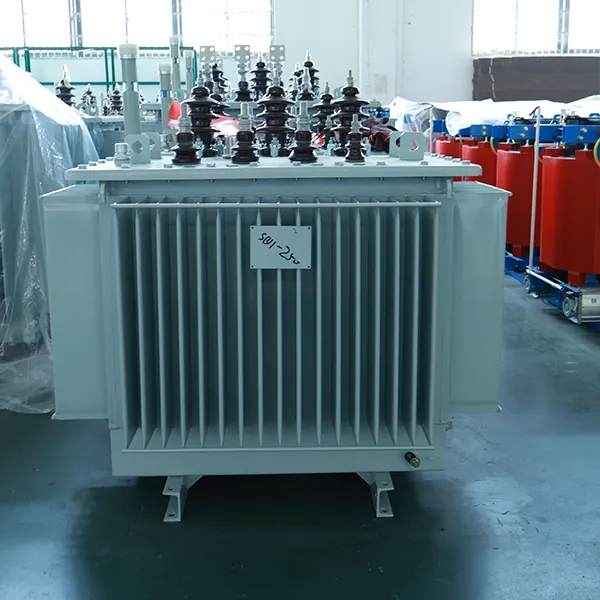

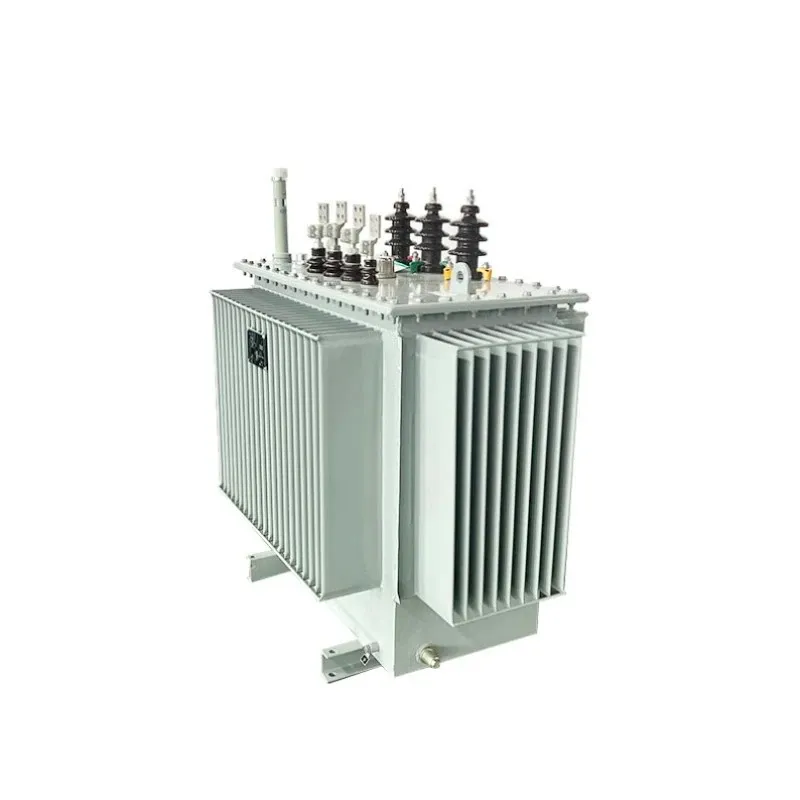

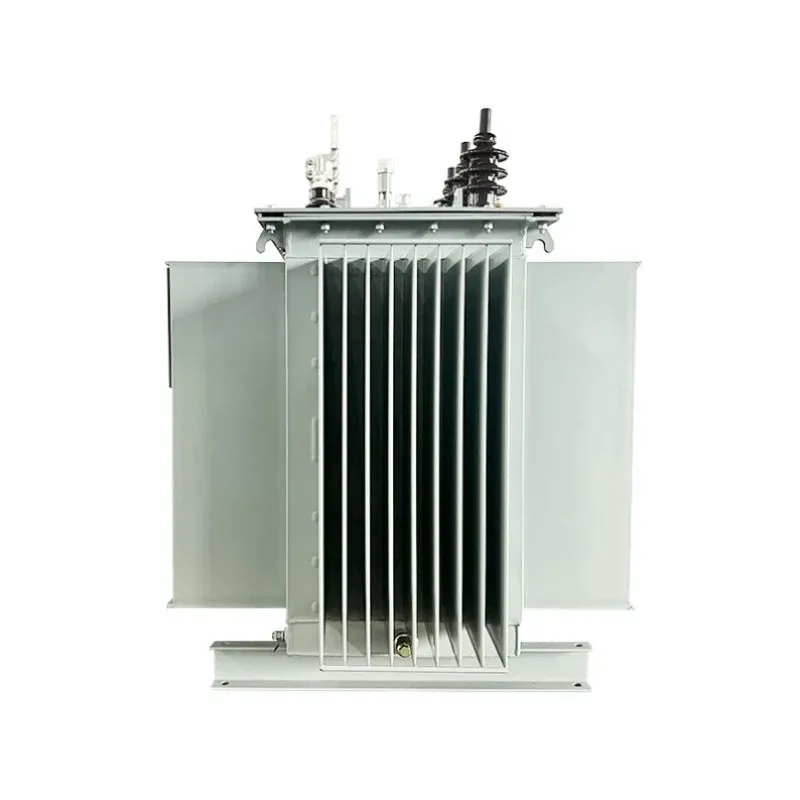

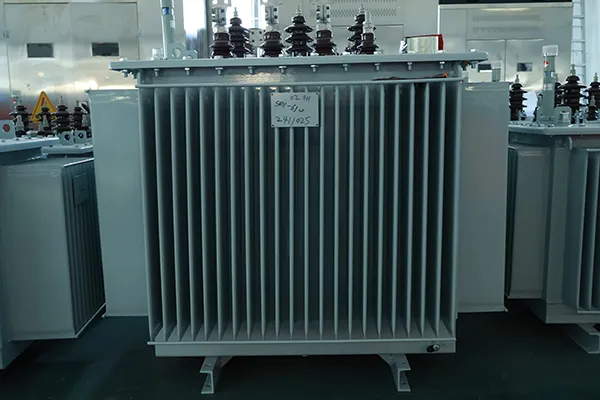

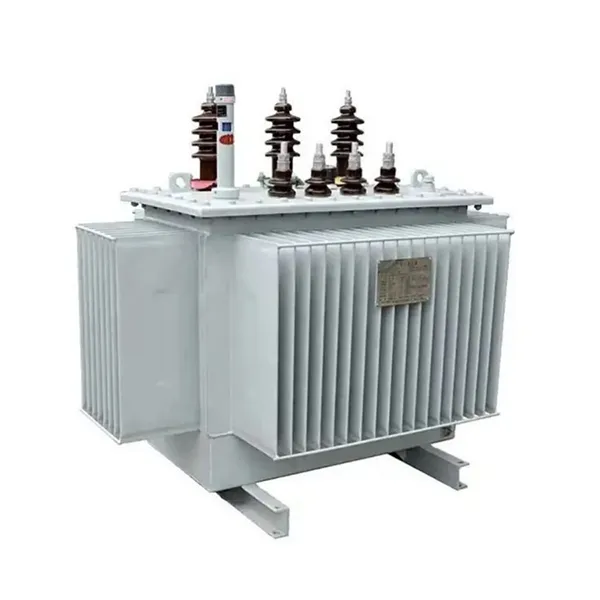

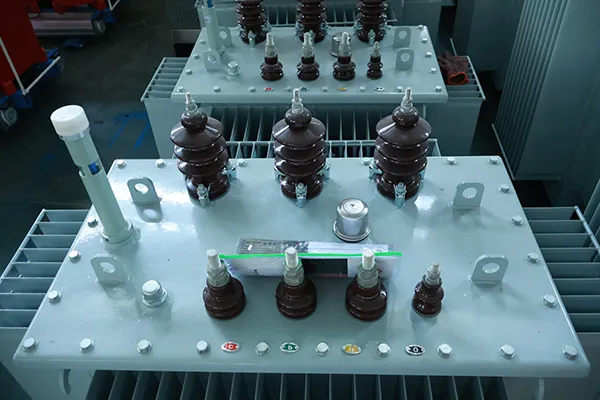

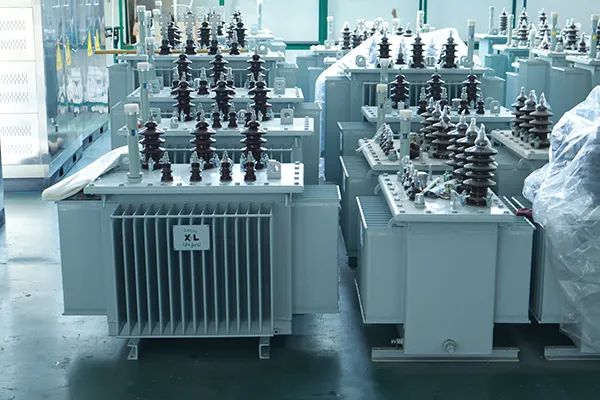

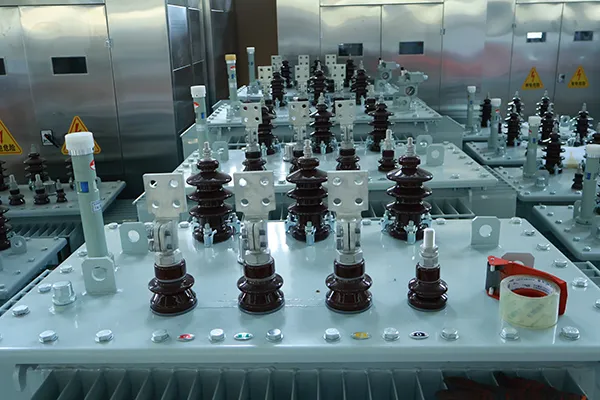

Vysokofrekvenčný olejom chladený elektrický transformátor

Vysokofrekvenčný olejom chladený elektrický transformátor od Lugao Power je špeciálne navrhnutý tak, aby fungoval pri frekvenciách v rozsahu od 1 kHz do 20 kHz, čo je kritická požiadavka pre moderné PWM invertory, indukčné vykurovacie zariadenia a nabíjacie stanice pre elektrické vozidlá. Na rozdiel od štandardných 50/60 Hz transformátorov, ktoré trpia nadmernými stratami v jadre pri vyšších frekvenciách, naše jednotky využívajú pokročilé jadrá z amorfnej zliatiny alebo jadra z kremíkovej ocele s orientovanou štruktúrou v kombinácii so špecializovaným chladiacim systémom ponoreným do oleja.

Tento dizajn efektívne zvláda straty „efektom pokožky“ a efektom priblíženia, ktoré sú bežné pri vysokofrekvenčnej prevádzke. Olej pôsobí nielen ako vynikajúci dielektrický izolátor, ktorý poskytuje odolnosť voči vysokému napätiu, ale tiež účinne odvádza teplo z jadra a vinutia. Výsledkom sú kompaktné rozmery, vyšší pomer výkonu a hmotnosti a výnimočná spoľahlivosť v drsných podmienkach prostredia.

Parametre produktu (špecifikácia)

Náš technický tím sa môže prispôsobiť na základe vašich špecifických požiadaviek. Nižšie sú uvedené štandardné rozsahy pre vysokofrekvenčný olejom chladený elektrický transformátor:

Funkcie a aplikácia produktu (formát otázok a odpovedí)

Otázka: Prečo zvoliť chladenie olejom pred chladením vzduchom pre vysokofrekvenčné aplikácie?

Odpoveď: Vysokofrekvenčná prevádzka vytvára „efekt pokožky“, kde prúd tečie po povrchu vodiča a vytvára intenzívne lokalizované teplo. Vzduchové chladenie je často nedostatočné pre kompaktné konštrukcie. Naše olejom chladené riešenie obklopuje vinutie kvapalinou s vysokou dielektrikou, ktorá odoberá teplo 10x účinnejšie ako vzduch. To zabraňuje vzniku horúcich miest, predlžuje životnosť izolácie a umožňuje vysokofrekvenčnému olejom chladenému elektrickému transformátoru udržiavať 100% prevádzkový cyklus aj v prostredí s teplotou 50 °C.

Otázka: Ako Lugao Power rieši problém "parazitnej kapacity" pri vysokých frekvenciách?

Odpoveď: Toto je kritický bod bolesti. Vysoká frekvencia zvyšuje parazitnú kapacitu, čo vedie k EMI šumu a zlyhaniu budiča. V Lugao Power Co., Ltd. využívame špecializovanú techniku ​​prekladaného vinutia kombinovanú s izolačnou bariérou DMD (Dacron Mylar Dacron) špecifickou pre olejovú imerziu. Tým sa znižuje parazitná kapacita približne o 30 % v porovnaní so štandardnými návrhmi s vinutými vrstvami, čím sa zaisťujú čisté priebehy spínania.

Otázka: V ktorých priemyselných odvetviach sa používa tento špecifický olejom chladený vysokofrekvenčný model?

Odpoveď: Vysokofrekvenčný olejom chladený elektrický transformátor vyniká v drsných podmienkach.

1. Obnoviteľná energia: Veterné konvertory a solárne PV invertory (izolácia siete).

2. Marine & Deep Sea: ROV a palubná sila (kde sú soľná hmla a vibrácie konštantné).

3. Nabíjanie EV: Vysokovýkonné externé rýchlonabíjačky vyžadujúce kompaktné rozmery.

4. Železnice: Pomocné napájacie zdroje pre vysokorýchlostné vlaky.

Otázka: Aký je plán údržby oleja?

A: Minimálne. Na rozdiel od štandardných výkonových transformátorov, ktoré degradujú olej v dôsledku iskrenia, naše vysokofrekvenčné jednotky pracujú s nižším tokom v ustálenom stave. Odporúčame každoročnú skúšku dielektrickej pevnosti, ale olej zvyčajne vydrží 10+ rokov vďaka utesnenej konštrukcii bez obsahu kyslíka.

Podrobnosti o výrobe a zabezpečenie kvality

Výroba jadra

Používame vysokorýchlostné deliace linky ZDKH-75, aby sme zabezpečili, že otrepy na kremíkovej oceli sú < 0,02 mm. Pre vysokofrekvenčný olejom chladený elektrický transformátor je táto presnosť nevyhnutná na zníženie strát vírivým prúdom pri vysokých rýchlostiach spínania.

Navíjanie a montáž

Vinutia sa vyrábajú na CNC riadených strojoch, aby sa zabezpečilo presné napnutie. Po navinutí sa každá jednotka podrobuje procesu vákuovej tlakovej impregnácie (VPI) pred zavedením oleja. Tým sa odstráni všetka vlhkosť z celulózovej izolácie, čím sa zabráni uvoľňovaniu vodíka počas prevádzky.

Porovnávacia výhoda "Lugao".

Prečo si vybrať Lugao Power Co., Ltd.?

Nie sme len továreň; sme poskytovateľom riešení. Zatiaľ čo mnohí dodávatelia ponúkajú jednotky „vysokého napätia“ alebo „suchého typu“, len málo z nich ovláda fyziku konštrukcie vysokofrekvenčného olejom chladeného elektrického transformátora. Poskytujeme úplné protokoly o typových skúškach vrátane skratových a tepelných skúšok. Náš logistický tím zabezpečuje profesionálne balenie (drevo s certifikáciou ISO 6583 + tlmiče nárazov) pre globálnu námornú/leteckú prepravu.

Časté otázky týkajúce sa obstarávania klientov

Q1: Môžete prispôsobiť impedanciu tak, aby zodpovedala môjmu spínaciemu obvodu IGBT?

A: Áno. Presne nastavujeme únikovú indukčnosť. Stačí zadať vašu spínaciu frekvenciu (napr. 16 kHz) a topológiu (Full-bridge/LLC) a my navrhneme vysokofrekvenčný olejom chladený elektrický transformátor, aby zodpovedal.

Q2: Čo je MOQ?

A: Jeden kus. Podporujeme vývoj prototypov a malosériové pilotné projekty pred sériovou výrobou.

Q3: Ako zabránite úniku oleja počas prepravy?

Odpoveď: Jednotky dodávame „suché“ (oddelené od oleja) alebo „naplnené“ v závislosti od vašich preferencií. Ak je nádrž naplnená, natlakujeme ju suchým vzduchom na 0,03 MPa počas 12 hodín, aby sme pred odoslaním overili nulový pokles tlaku.

Q4: Poskytujete vzorky na testovanie?

A: Absolútne. Odporúčame zákazníkom, aby otestovali naše metriky efektívnosti v porovnaní so svojimi súčasnými dodávateľmi. Sme si istí, že vysokofrekvenčný olejom chladený elektrický transformátor prekoná štandardné jednotky v testoch tepelného zobrazovania.

Konštrukcia a testovanie transformátorov musí spĺňať nasledujúce normy:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Výkonové transformátory》

GB/T6451-2015 《Špecifikácia a technické požiadavky na výkonové transformátory ponorené do oleja》

JB/T3837-2010 《Spôsob zostavovania typových označení pre transformátorové produkty》

GB/T311.1-3.11-97 《Koordinácia izolácie a techniky testovania vysokého napätia pre vysokonapäťové prenosové a transformačné zariadenia》

GB10237-88 《Úrovne izolácie a dielektrické testy pre výkonové transformátory – vzduchové medzery vonkajšej izolácie》

GB7595-87 《Štandard kvality pre transformátorový olej v prevádzke》

GB7328-87 《Meranie hladiny zvuku pre transformátory》

GB7534-87 《Meranie čiastočného vybitia》

GB/T15164-94 《Príručka načítania pre výkonové transformátory ponorené do oleja》

DL/T586-95 《Technická príručka pre výrobný dozor nad používateľmi energetických zariadení》

GB/T311.1-3.11-97 《Koordinácia izolácie a techniky testovania vysokého napätia pre vysokonapäťové prenosové a transformačné zariadenia》

GB2536-1990 《Transformátorový olej》

JB/T56011-92 《Klasifikácia kvality produktu pre výkonové transformátory ponorené do oleja》

ZBK41005-89 《Hladina zvuku transformátorov 6-220KV》
