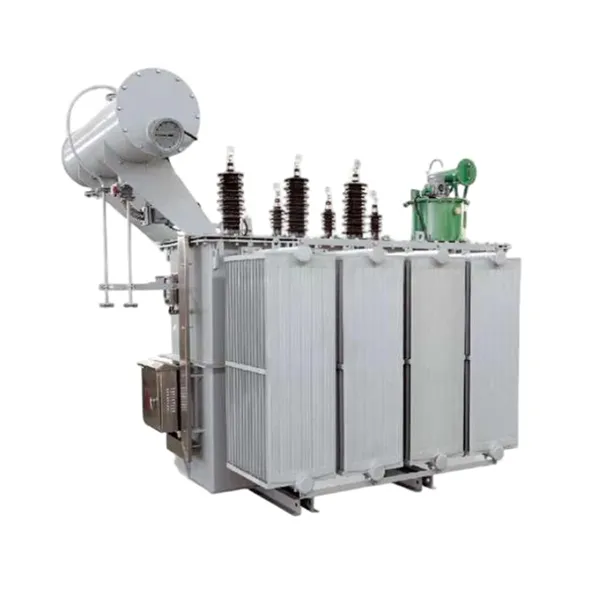

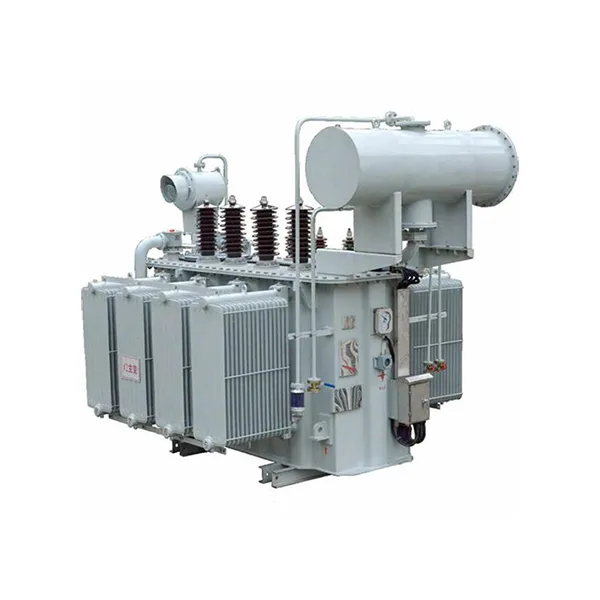

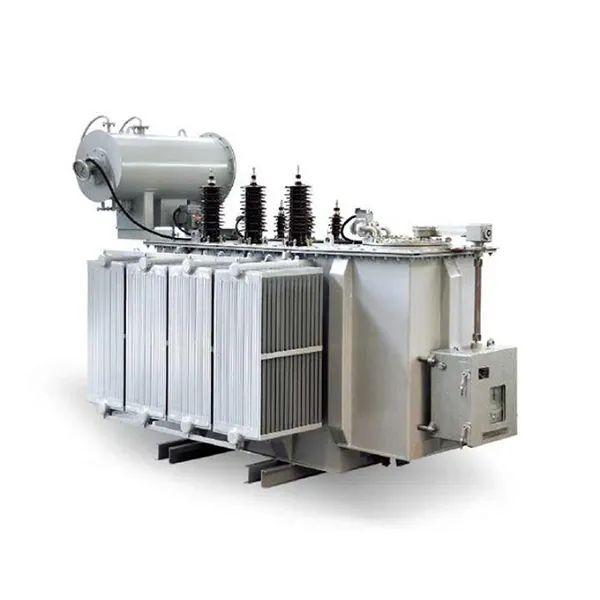

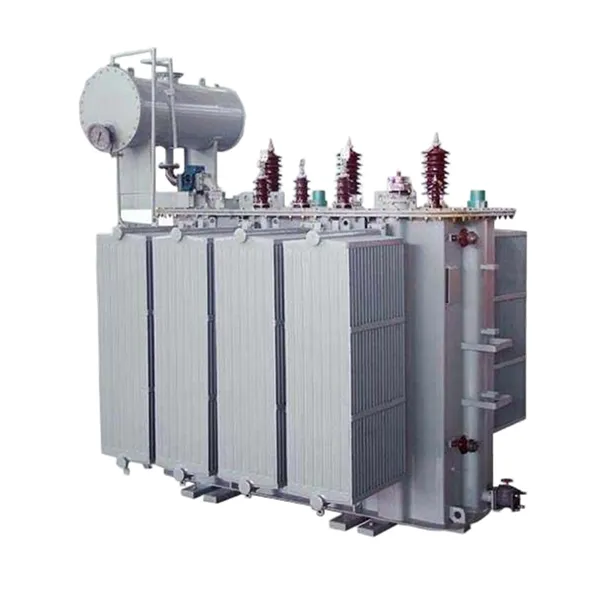

Zvýšte trojfázový elektrický transformátor vysokého napätia

Lugao Power Co., Ltd. vyrába vysokoúčinné trojfázové vysokonapäťové elektrické transformátory, navrhnuté tak, aby povýšili nízkonapäťový vstup na strednú úroveň pre integráciu do siete a priemyselné aplikácie. Naša spoločnosť ako dôveryhodný výrobca transformátorov, naša hlavná výhoda spočíva v pokročilých materiáloch jadra, optimalizovanom dizajne magnetických obvodov a robustných izolačných systémoch, ktoré zaisťujú stabilné zvyšovanie napätia pri premenlivom zaťažení. Ideálne pre obnoviteľné zdroje energie a priemyselné energetické systémy, ktoré hľadajú spoľahlivý a dlhodobý výkon.

Odoslať dopyt

Popis produktu

Náš trojfázový elektrický transformátor stredného napätia je navrhnutý tak, aby konvertoval nízkonapäťovú energiu (napríklad 0,4 kV) na výstup stredného napätia (napríklad 11 kV, 22 kV alebo 33 kV), čo umožňuje efektívny prenos na veľké vzdialenosti alebo integráciu do distribučných sietí. Tento produkt je nevyhnutný pre projekty obnoviteľnej energie, priemyselné zariadenia a elektrárne vyžadujúce spoľahlivé zvýšenie napätia.

Transformátor sa vyznačuje jadrom z kremíkovej ocele s orientovaným zrnom s vysokou priepustnosťou a medeným vinutím bez obsahu kyslíka, čo zaisťuje minimálne straty a vysokú tepelnú stabilitu. Theolejom ponorený chladiaci systémposkytuje vynikajúci odvod tepla, zatiaľ čo plne utesnená konštrukcia chráni pred znečistením životného prostredia, znižuje potrebu údržby a predlžuje životnosť.

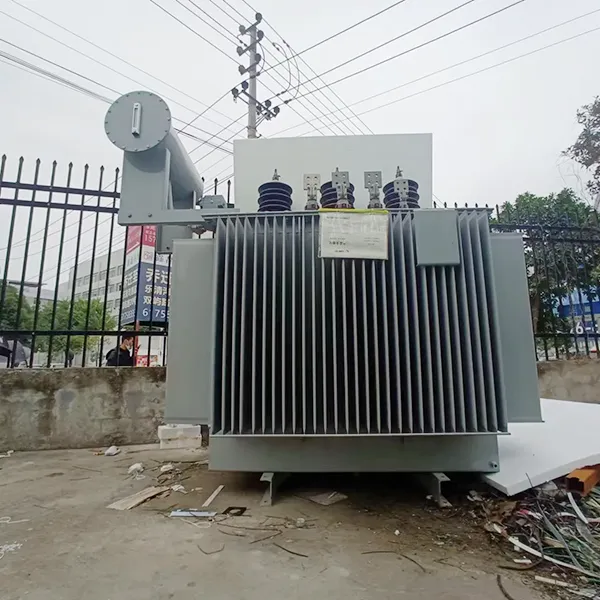

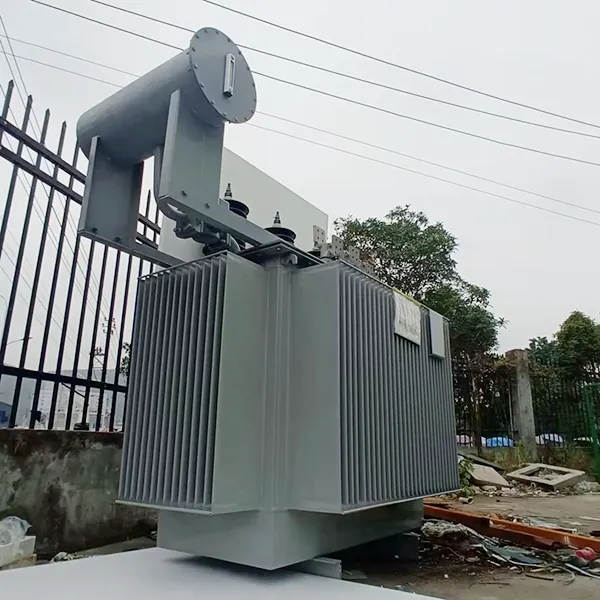

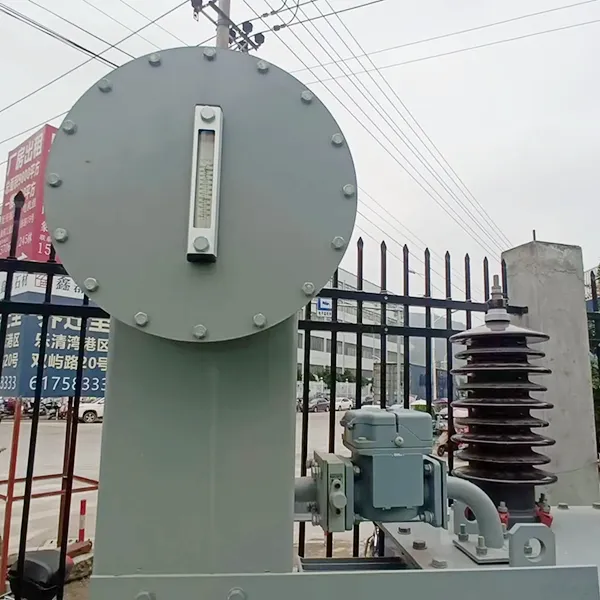

Step Up Three Phase Medium Voltage Electric Transformer

Parameter produktu (špecifikácia)

Step Up trojfázový olejový transformátor – typické špecifikácie (0,4 kV / 11 kV)

Hodnotenie (kVA)	HV (kV)	LV (V)	Vektorová skupina	Impedancia (%)	Strata bez zaťaženia (kW)	Strata zaťaženia (kW)	Prúd bez zaťaženia (%)	Hmotnosť (kg)	Rozmery (D×Š×V) mm
100	11	400	Dyn11	4.0	0.30	1.60	1.8	520	830 × 720 × 980
250	11	400	Dyn11	4.0	0.58	3.25	1.4	950	1220×780×1190
500	11	400	Dyn11	4.5	0.98	5.50	1.2	1530	1420×980×1300
1000	11	400	Dyn11	5.0	1.75	10.50	1.0	2600	1860×1260×1500
1600	11	400	Dyn11	6.0	2.45	14.80	0.8	3750	1960×1630×2030
2500	11	400	Dyn11	6.0	3.40	21.50	0.7	5200	2100×1820×2150
Poznámka: Rozsah poklepania: ±5 %, ±2×2,5 %; Frekvencia: 50Hz / 60Hz k dispozícii.

Štandardné vybavenie zahŕňa

1. Ukazovateľ hladiny oleja s alarmom nízkej hladiny

2. Pretlakový ventil

3. Číselník teplomeru s alarmovými kontaktmi

4. Voliteľné plynové relé na detekciu poruchy

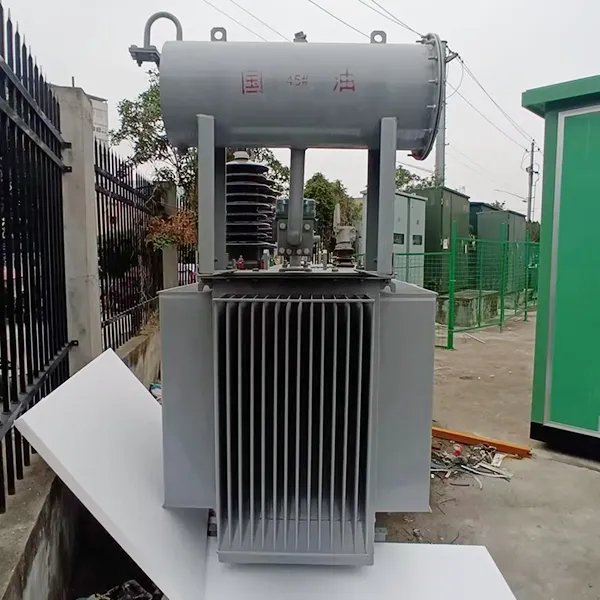

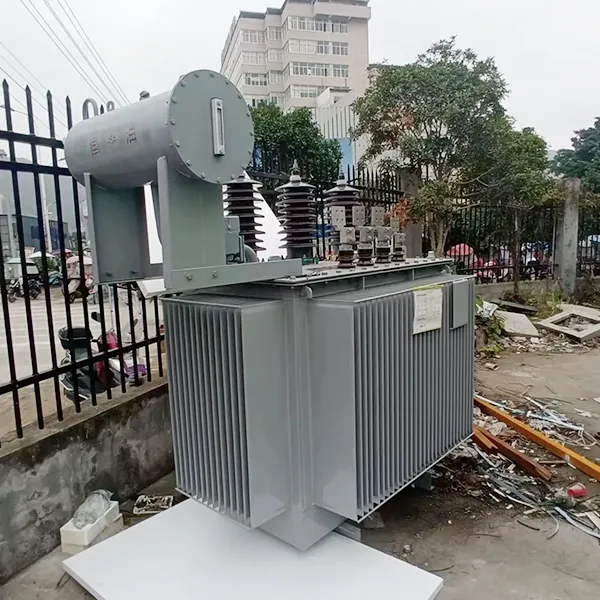

Step Up Three Phase Medium Voltage Electric Transformer

Vlastnosti a aplikácia produktu

Vlastnosti

trojfázové vysokonapäťové elektrické transformátory spĺňajú alebo prekračujú medzinárodné normy – sú v súlade s IEC 60076, ANSI C57.12, GB1094 a SANS 780, čo zaisťuje globálnu použiteľnosť a spoľahlivosť.

Konštrukcia úplne utesnenej vlnitej nádrže - eliminuje potrebu konzervátora, zabraňuje oxidácii oleja a prenikaniu vlhkosti, čo umožňuje bezúdržbovú prevádzku počas dlhších období.

Vysoká kapacita preťaženia a tepelná stabilita - Chladiaci systém ponorený do oleja zaisťuje stabilný výkon aj pri dlhodobom vysokom zaťažení alebo pri kolísaní vstupného napätia.

Prevádzka s nízkou hlučnosťou – Optimalizovaná štruktúra spojov jadra a konštrukcia tlmiaca vibrácie znižujú prevádzkový hluk, vhodné pre obytné alebo na hluk citlivé prostredia.

Kompaktná konštrukcia pre flexibilnú inštaláciu - Modulárny dizajn umožňuje konfigurácie namontované na stĺpe, podložky alebo rozvodne, ktoré sa prispôsobujú priestorovo obmedzeným alebo vonkajším miestam.

Robustná odolnosť proti skratu - Nízkonapäťové vinutia fóliového typu a pevné nosné konštrukcie cievky zaisťujú mechanickú integritu pri náhlych poruchových stavoch.

Jednoduchá inštalácia a nenáročná údržba – štandardizované zdvíhacie oká, otvory na upevnenie základne a možnosti vstupu káblov zjednodušujú inštaláciu na mieste; plne utesnený dizajn minimalizuje bežnú údržbu.

Dlhá životnosť s doživotnou podporou – Navrhnuté pre minimálnu 30-ročnú prevádzkovú životnosť, podporené doživotnou technickou podporou a dostupnosťou náhradných dielov.

Viacnásobné rozsahy odberu pre reguláciu napätia - Poskytuje možnosti odberu ±5%, ±2×2,5%, čo umožňuje presné nastavenie napätia tak, aby vyhovovalo zmenám siete alebo záťaže.

Možnosti ekologických izolačných kvapalín - K dispozícii s prírodnými estermi (rastlinný olej) alebo izolačnými kvapalinami s vysokým bodom horenia pre ekologické aplikácie.

Otázky a odpovede: Kľúčové štatistiky transformátora Step Up

Otázka: Čo je to Step Up transformátor?

A: Zvyšujúci sa transformátor zvyšuje nízke vstupné napätie na vyššie výstupné napätie. Má menej závitov na primárnom vinutí a viac závitov na sekundárnom vinutí. Tento typ transformátora je kritický pre systémy obnoviteľnej energie, ako sú solárne farmy a veterné elektrárne, kde je potrebné zvýšiť generovanú nízkonapäťovú energiu na prenos do siete.

Otázka: Ako tento zvýšený transformátor zlepšuje energetickú účinnosť?

Odpoveď: Náš transformátor používa za studena valcovanú kremíkovú oceľ s vysokou priepustnosťou a konštrukciou jadra so stupňovitým prekrytím. To výrazne znižuje straty hysterézie a vírivých prúdov, čím sa znižujú straty naprázdno a straty v porovnaní s konvenčnými transformátormi, čo priamo znižuje prevádzkové náklady.

Otázka: Prečo je olejový chladiaci systém dôležitý pre zrýchlené aplikácie?

Odpoveď: Izolačný olej poskytuje dielektrickú pevnosť a účinný odvod tepla. Prenáša teplo z jadra a vinutia na povrch nádrže, čím zaisťuje stabilnú prevádzku aj pri nepretržitom vysokom zaťažení alebo podmienkach vysokej teploty, ktoré sú typické pre zvýšené aplikácie.

Otázka: Môže sa tento trojfázový vysokonapäťový elektrický transformátor používať vonku?

A: Áno. Plne utesnený dizajn vlnitej nádrže chráni vnútorné komponenty pred vlhkosťou, prachom a korozívnym prostredím, vďaka čomu je ideálny pre vonkajšie inštalácie, ako sú solárne elektrárne, veterné farmy a priemyselné rozvodne.

Výhody funkcií

Výrazne znížené prevádzkové náklady: Optimalizovaný magnetický obvod a nízkostratové materiály znižujú straty energie a znižujú náklady na elektrickú energiu počas životnosti transformátora.

Vysoká prevádzková spoľahlivosť: Pokročilá konštrukcia odolná proti skratu a vylepšené izolačné systémy zaisťujú stabilnú prevádzku aj pri kolísaní siete alebo poruchových podmienkach.

Nízke požiadavky na údržbu: Plne utesnená konštrukcia eliminuje potrebu výmeny oleja a znižuje frekvenciu kontrol, čím sa minimalizujú prestoje a náklady na údržbu.

Kompaktný a prispôsobivý dizajn: Modulárna štruktúra umožňuje flexibilnú inštaláciu v prostredí s obmedzeným priestorom, zatiaľ čo štandardizované rozhrania zjednodušujú integráciu s rozvádzačmi a riadiacimi systémami.

Produkty sa prispôsobujú životnému prostrediu

Podmienka	Špecifikácia
Nadmorská výška	Nie viac ako 1000 metrov
Maximálna teplota okolia	+40 °C
Minimálna teplota okolia	-25 °C
Maximálna mesačná priemerná relatívna vlhkosť	90 % (pri 20 °C)
Požiadavky na miesto inštalácie	Žiadne nebezpečenstvo požiaru alebo výbuchu; vhodné pre vnútorné aj vonkajšie použitie s minimálnou chemickou koróziou alebo vibráciami

Aplikačné scenáre

Systémy obnoviteľnej energie: Ideálne pre solárne farmy a veterné elektrárne na zvýšenie generovanej nízkonapäťovej energie na strednú úroveň pre pripojenie k sieti.

Priemyselné zariadenia: Používa sa vo výrobných závodoch a ťažkom priemysle, kde musí byť nízkonapäťová energia z generátorov alebo invertorov zvýšená kvôli distribúcii.

Infraštruktúrne projekty: Vhodné pre letiská, železnice a dátové centrá vyžadujúce spoľahlivé zvýšenie napätia pre záložné alebo hlavné energetické systémy.

Elektrárne: Používa sa v malých elektrárňach, kde je potrebné zvýšiť napätie pre prenos na veľké vzdialenosti.

Podrobnosti o výrobe

Základný materiál a proces

Jadro stupňovitého transformátora je skonštruované s použitím vysoko priepustnej za studena valcovanej kremíkovej ocele s orientovaným zrnom s dizajnom stupňovitého preplátovaného spoja. Jadro je presne vyrezané a automaticky stohované, aby sa zabezpečilo rovnomerné rozloženie magnetického toku, minimalizovali sa straty naprázdno a magnetizačný prúd.

Štruktúra vinutia

Vysokonapäťové aj nízkonapäťové vinutia sú navinuté medenými vodičmi bez obsahu kyslíka. Nízkonapäťové vinutia využívajú fóliovú alebo špirálovú štruktúru s pozdĺžnymi olejovými kanálikmi, čím sa zvyšuje mechanická pevnosť a odolnosť proti skratu.

Izolačný a chladiaci systém

Používa sa vysokokvalitný minerálny olej alebo ekologická izolačná kvapalina s vysokým bodom horenia. Izolačný systém olej-papier prechádza procesom vákuového sušenia a plnenia olejom, aby sa eliminovala zvyšková vlhkosť a vzduch, čo zaisťuje vysokú dielektrickú pevnosť a dlhodobú spoľahlivosť.

Nádrž a tesnenie

Konštrukcia vlnitej nádrže poskytuje kompenzáciu tepelnej rozťažnosti bez potreby konzervátora. Plne utesnená štruktúra zabraňuje oxidácii oleja a prenikaniu vlhkosti, znižuje frekvenciu údržby a predlžuje životnosť oleja.

Otázky a odpovede: Výroba a zabezpečenie kvality

Otázka: Ako zabezpečíte odolnosť trojfázového transformátora ponoreného do oleja proti skratu?

Odpoveď: Naše transformátory prechádzajú skratovým testom v národne uznávaných laboratóriách. Kombinácia vinutia fólie, pevných podpier cievok a samosvorných upevňovacích prvkov zaisťuje, že konštrukcia zostane neporušená aj pri náhlych poruchách.

Otázka: Aké štandardy kvality dodržiavate?

Odpoveď: Všetky produkty sú navrhnuté, vyrobené a testované v súlade s normami IEC 60076, GB1094 a ISO 9001:2015. Každá jednotka pred dodaním prechádza komplexnými rutinnými a typovými testami.

Lugao ISO 9001 quality management certificate
