Prečo je S13 jednofázový olejový ponorný elektrický transformátor inteligentnejšou voľbou pre efektívnu distribúciu energie

Zhrnutie článku:TheS13 Jednofázový elektrický transformátor ponorený do olejaje navrhnutý tak, aby poskytoval efektívnu, stabilnú a dlhotrvajúcu distribúciu energie pre obytné, vidiecke, komerčné a obnoviteľné energetické aplikácie.Lugao Powerspája technológiu nízkostratového jadra, chladenie ponorené do oleja, plne utesnenú vlnitú nádrž, robustné medené vinutia a komplexné testovanie, aby poskytlo praktické riešenie transformátora pre moderné jednofázové rozvodné siete.

Obsah

• Čo je to S13 jednofázový elektrický transformátor ponorený do oleja?
• Prečo séria S13 zlepšuje účinnosť transformátora?
• Aké sú kľúčové vlastnosti transformátora S13?
• Aké sú typické špecifikácie transformátora S13?
• Ako sa vyrába transformátor S13?
• Kde sa dá použiť transformátor S13?
• Ako by ste si mali vybrať správny transformátor S13?
• Prečo si vybrať Lugao Power ako dodávateľa transformátora S13?
• Často kladené otázky o transformátoroch S13
• Záver

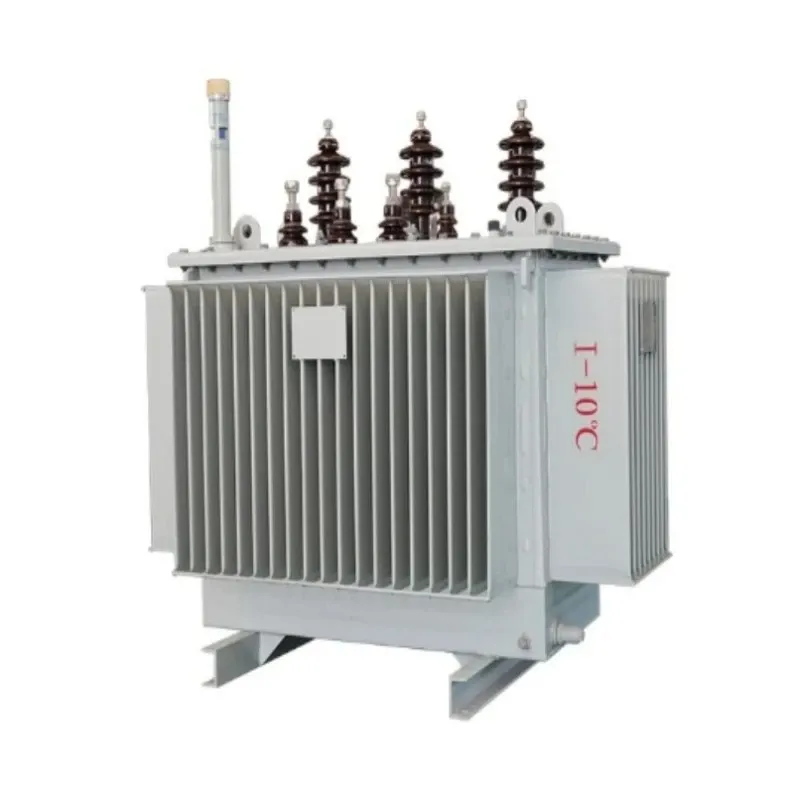

Čo je to S13 jednofázový elektrický transformátor ponorený do oleja?

AnS13 Jednofázový elektrický transformátor ponorený do olejaje distribučný transformátor špeciálne navrhnutý pre jednofázové elektrické siete. Používa izolačný olej ako dielektrické médium aj chladiace médium, čo umožňuje transformátoru efektívne prenášať elektrickú energiu a zároveň kontrolovať teplo vznikajúce počas prevádzky.

V porovnaní s konvenčnými návrhmi distribučných transformátorov sa séria S13 výrazne zameriava na zníženie strát naprázdno a zlepšenie dlhodobej prevádzkovej účinnosti. Konštrukcia môže použiť za studena valcovanú kremíkovú oceľ s vysokou priepustnosťou a jadrom so stupňovitým prekrytím, zatiaľ čo jadro z amorfnej zliatiny možno zvoliť aj pre aplikácie, kde je potrebné ďalšie zníženie strát bez zaťaženia.

Podľa informácií o produkte poskytnutých Lugao Power je transformátor vhodný pre aplikácie vrátane vidieckej elektrifikácie, obytných stĺpových rozvodov, ľahkých komerčných budov, systémov obnoviteľnej energie a dočasnej stavebnej energie. Jeho kompaktná konštrukcia tiež uľahčuje prepravu a vonkajšiu inštaláciu.

Prečo séria S13 zlepšuje účinnosť transformátora?

Účinnosť transformátora je určená nielen menovitým výkonom, ale aj tým, ako efektívne spolupracujú jadro, vinutia, izolačný systém a chladiaca konštrukcia. Transformátor môže zostať pod napätím tisíce hodín každý rok, čo znamená, že aj relatívne malé zníženie strát naprázdno môže priniesť významné úspory energie počas celej životnosti.

Dizajn S13 rieši tento problém niekoľkými inžinierskymi opatreniami:

• Vysokopermeabilné magnetické jadro:Znižuje magnetické straty pri nepretržitej prevádzke.
• Konštrukcia stupňovitého kĺbu:Pomáha optimalizovať distribúciu magnetického toku a znižovať straty v jadre.
• Voliteľné jadro z amorfnej zliatiny:Poskytuje alternatívu pre projekty vyžadujúce obzvlášť nízke straty bez zaťaženia.
• Medené vinutia bez obsahu kyslíka:Poskytujú vysokú elektrickú vodivosť a pomáhajú minimalizovať straty odporu.
• Chladenie ponorené do oleja:Efektívne odvádza teplo od aktívnych komponentov.

Lugao Power uvádza, že séria S13 môže dosiahnuť straty naprázdno až o približne 30 % nižšie ako séria S11, zatiaľ čo voliteľné jadro z amorfnej zliatiny môže ďalej znížiť straty naprázdno v porovnaní s konvenčnými konštrukciami jadra z kremíkovej ocele.

Aké sú kľúčové vlastnosti transformátora S13?

Výkon distribučného transformátora závisí vo veľkej miere od jeho mechanickej konštrukcie, ako aj od jeho elektrických charakteristík. Jednofázový elektrický transformátor ponorený do oleja S13 integruje niekoľko funkcií určených na podporu spoľahlivej vonkajšej prevádzky a prevádzky v distribučnej sieti.

Nízkostratový dizajn jadra

Jadro využíva vysoko priepustnú kremíkovú oceľ s orientovaným zrnom so 45-stupňovou stupňovitou štruktúrou preplátovaného spoja. Táto konštrukcia pomáha kontrolovať magnetické straty a prispieva k zlepšeniu prevádzkovej účinnosti. Jadro z amorfnej zliatiny je k dispozícii ako voliteľné riešenie, keď sú prioritou extrémne nízke straty bez zaťaženia.

Plne uzavretá vlnitá nádrž

Vlnitá nádrž vykonáva niekoľko funkcií súčasne. Jeho rozšírený povrch podporuje odvod tepla, zatiaľ čo jeho flexibilná štruktúra sa prispôsobuje tepelnej rozťažnosti izolačného oleja. Pretože je nádrž úplne utesnená, izolačný olej je izolovaný od priameho vystavenia atmosfére, čo pomáha obmedziť prenikanie vlhkosti a oxidáciu oleja.

Stabilné chladenie ponorené do oleja

Izolačný olej poskytuje elektrickú izoláciu aj tepelný manažment. Teplo generované jadrom a vinutím môže byť prenášané cez olej smerom k stenám nádrže a rozptýlené do okolitého prostredia.

Silná schopnosť skratu

Štruktúra vinutia je navrhnutá tak, aby poskytovala zlepšenú mechanickú pevnosť počas poruchových stavov. Nízkonapäťové vinutie môže využívať fóliovú alebo špirálovú konštrukciu s pozdĺžnymi olejovými kanálmi, ktoré podporujú chladiaci výkon a odolnosť voči mechanickým silám vznikajúcim pri skratoch.

Prevádzka s nízkou hlučnosťou

Optimalizovaná konštrukcia jadra a mechanická zostava pomáhajú znižovať vibrácie a prevádzkový hluk, vďaka čomu je transformátor vhodný pre obytné komunity a iné miesta, kde záleží na akustickom výkone.

Aké sú typické špecifikácie transformátora S13?

Technické špecifikácie by mali byť vždy potvrdené podľa skutočného návrhu projektu, požiadaviek na sieť, platných noriem a prostredia inštalácie. Nasledujúca tabuľka uvádza typické hodnoty publikované pre konfiguráciu transformátora S13 s použitím vysokonapäťovej strany 11 kV.

Publikovaná konfigurácia podporuje rozsah poklepania ± 5 % alebo ± 2 × 2,5 %, pričom sú dostupné možnosti frekvencie 50 Hz a 60 Hz. Konštrukcia jadra z amorfnej zliatiny môže byť špecifikovaná aj vtedy, keď je potrebné ďalšie zníženie strát.

V prípade projektov obstarávania by kupujúci mali pred zadaním objednávky vyhodnotiť menovitú kapacitu, primárne a sekundárne napätie, impedanciu, frekvenciu, spôsob inštalácie, podmienky prostredia, požiadavky na izoláciu a príslušné národné alebo medzinárodné normy.

Ako sa vyrába transformátor S13?

Spoľahlivosť transformátora začína presnosťou výroby. Proces výroby transformátora S13 zahŕňa niekoľko kritických fáz, z ktorých každá ovplyvňuje konečný elektrický a mechanický výkon.

1. Spracovanie jadra:Magnetická oceľ je precízne rezaná a zmontovaná pomocou stupňovitej štruktúry spoja.
2. Navíjanie:Vysokonapäťové a nízkonapäťové vinutia sa vyrábajú pomocou medených vodičov bez obsahu kyslíka.
3. Ošetrenie izolácie:Izolačný systém olejového papiera sa suší vo vákuu, aby sa znížila zvyšková vlhkosť a vzduch.
4. Výroba nádrže:Vlnité panely sa formujú a montujú do utesnenej konštrukcie nádrže.
5. Olejová náplň:Izolačný olej sa zavádza za kontrolovaných podmienok na podporu dielektrického a chladiaceho výkonu.
6. Elektrické testovanie:Pred odoslaním sa vykonávajú rutinné a príslušné typové skúšky.

Podľa informácií o produkte Lugao Power môže testovanie zahŕňať merania straty naprázdno a straty záťaže, testovanie impedancie nakrátko, testovanie odolnosti voči indukovanému prepätiu, testovanie čiastočného vybitia a testovanie impulzov blesku. Tieto postupy pomáhajú overiť elektrický výkon a konzistenciu produktu pred dodaním.

Kde sa dá použiť transformátor S13?

Kompaktná konštrukcia a jednofázová konfigurácia robia transformátor S13 obzvlášť vhodným pre decentralizované distribučné aplikácie.

• Elektrifikácia vidieka:Spoľahlivú dodávku elektriny do dedín, fariem, poľnohospodárskych zariadení a vzdialených komunít.
• Obytná distribúcia:Podporuje rozvody elektrickej energie na stĺpoch pre domácnosti a obytné komunity.
• Ľahké komerčné budovy:Vhodné pre obchody, kancelárie, vidiecke obchodné centrá a podobne.
• Systémy obnoviteľnej energie:Môže byť integrovaný do malých solárnych, mikro-vodných a distribuovaných energetických systémov.
• Dočasná sila:Jeho relatívne kompaktná štruktúra uľahčuje nasadenie pre vybrané stavebné a dočasné energetické aplikácie.

V prípade projektov obnoviteľnej energie by výber transformátora mal brať do úvahy obojsmerný tok energie, kolísanie napätia, koordináciu ochrany, harmonické podmienky a požiadavky miestnej distribučnej siete, a nie spoliehať sa len na menovitý výkon.

Ako by ste si mali vybrať správny transformátor S13?

Výber transformátora je skôr rozhodnutím systémového inžinierstva než len rozhodnutím o veľkosti produktu. Pred zakúpením jednofázového elektrického transformátora ponoreného do oleja S13 by si projektoví inžinieri a tímy obstarávateľov mali potvrdiť niekoľko technických parametrov.

V prípade prispôsobených projektov by kupujúci mali poskytnúť dodávateľovi požadovanú úroveň napätia, menovitý výkon, frekvenciu, prostredie inštalácie, charakteristiky očakávaného zaťaženia a príslušné normy. To umožňuje inžinierskemu tímu pripraviť konfiguráciu, ktorá je vhodná pre skutočnú sieť.

Prečo si vybrať Lugao Power ako dodávateľa transformátora S13?

Lugao Power sa zameriava na zariadenia na prenos a distribúciu energie a poskytuje transformátorové riešenia pre energetické spoločnosti, dodávateľov EPC, priemyselné zariadenia a projekty obnoviteľnej energie. Jeho výrobné možnosti zahŕňajú rezanie jadra, navíjanie, vákuové sušenie, montáž a elektrické testovacie procesy.

Spoločnosť uvádza, že jej transformátory S13 sú vyrábané podľa systému manažérstva kvality ISO 9001 a môžu byť dodané podľa IEC, ANSI, IEEE, GB a iných platných požiadaviek. K dispozícii je aj prispôsobenie OEM a ODM pre napätie, kapacitu, frekvenciu a ďalšie špecifikácie projektu.

Výhody kľúčových dodávateľov

• Profesionálne skúsenosti s výrobou transformátorov
• Systém manažérstva kvality ISO 9001
• Kompatibilita so štandardmi IEC, ANSI, IEEE a GB
• Možnosti rutinného a typového testovania
• Prispôsobenie OEM a ODM
• Možnosti konštrukcie transformátora s nízkou stratou
• Technická podpora pred a po predaji
• 5-ročná záruka a doživotná technická podpora podľa zverejnených informácií o produkte

Pre medzinárodné obstarávanie môže výber výrobcu, ktorý môže poskytnúť technickú dokumentáciu, správy o skúškach, prispôsobené elektrické parametre a pohotovú inžiniersku podporu, výrazne zjednodušiť integráciu a akceptáciu projektu.

Často kladené otázky o transformátoroch S13

Aká je hlavná výhoda jednofázového elektrického transformátora ponoreného do oleja S13?

Primárnou výhodou je zameranie na zlepšenú energetickú účinnosť prostredníctvom znížených strát bez zaťaženia v kombinácii s chladením ponoreným do oleja a plne utesnenou konštrukciou. Vďaka tomu je vhodný pre aplikácie s kontinuálnou jednofázovou distribúciou.

Je transformátor S13 vhodný pre vonkajšiu inštaláciu?

áno. Jeho plne utesnená vlnitá nádrž a kompaktná konštrukcia sú navrhnuté pre vonkajšie distribučné aplikácie vrátane inštalácií na stĺpoch. Skutočná inštalácia by mala stále spĺňať príslušné elektrické, environmentálne, vzdialenosti a bezpečnostné požiadavky.

Aké základné materiály sú k dispozícii?

Štandardná konštrukcia používa za studena valcovanú kremíkovú oceľ s vysokou priepustnosťou. Pre aplikácie vyžadujúce ďalšie zníženie strát naprázdno je možné zvoliť aj jadro z amorfnej zliatiny.

Aké konfigurácie napätia a frekvencie sú k dispozícii?

Publikované špecifikácie zahŕňajú vysokonapäťovú stranu 11 kV s konfiguráciou nízkeho napätia 230 V alebo 400 V v závislosti od menovitej kapacity. Možnosti poklepania zahŕňajú ±5% alebo ±2×2,5%, pričom sú dostupné verzie 50 Hz a 60 Hz. Prispôsobené konfigurácie by mali byť potvrdené výrobcom.

Ako dlho môže fungovať transformátor S13?

Lugao Power uvádza, že transformátor S13 je navrhnutý na životnosť nie kratšiu ako 30 rokov za špecifikovaných bežných prevádzkových podmienok. Skutočná životnosť závisí od zaťaženia, okolitých podmienok, kvality inštalácie, ochrany, údržby a prevádzkových postupov.

Môže Lugao Power poskytnúť prispôsobené transformátory S13?

áno. Lugao Power uvádza, že podporuje výrobu OEM a ODM a dokáže prispôsobiť napätie, kapacitu, frekvenciu a príslušné medzinárodné normy podľa požiadaviek projektu.

Záver

Jednofázový elektrický transformátor ponorený do oleja S13 kombinuje magnetickú technológiu s nízkymi stratami, efektívne chladenie oleja, medené vinutia, plne utesnenú vlnitú nádrž a robustné elektrické testovanie na riešenie praktických požiadaviek moderných jednofázových distribučných systémov. Jeho aplikácie siahajú od vidieckej elektrifikácie a bytovej distribúcie až po ľahké komerčné zariadenia a vybrané projekty obnoviteľnej energie.

Pre kupujúcich, ktorí porovnávajú výrobcov transformátorov v Číne, by medzi najdôležitejšie úvahy mali patriť účinnosť, menovitá kapacita, pomer napätia, materiál jadra, izolačný systém, kvalita výroby, testovacia schopnosť, možnosti prispôsobenia, záruka a technická podpora. Vďaka publikovanej konfigurácii transformátora S13, možnosti prispôsobenia a technickej podpore,Lugao Powermôže poskytnúť praktický východiskový bod pre projekty vyžadujúce spoľahlivé jednofázové rozvodné zariadenia. Ak plánujete nový distribučný projekt alebo potrebujete prispôsobenú špecifikáciu transformátora,kontaktujte násaby ste s technickým tímom prediskutovali svoje napätie, kapacitu, prostredie inštalácie a technické požiadavky.
