Prečo je transformátor ponorený v oleji ťažným koňom energetických sietí v úžitkovom meradle?

V srdci každého moderného mesta, priemyselného komplexu a regionálnej energetickej siete je tichá, bzučiaca prítomnosť, ktorá umožňuje moderný život. To jeolejový transformátor—zariadenie také zásadné pre fungovanie elektrickej siete, že jeho všadeprítomnosť ho robí pre verejnosť takmer neviditeľným. Bez týchto pracantov by bol prenos elektriny z elektrárne do vášho domova nemožným výkonom. Olejový transformátor plní jednoduchú, ale zásadnú funkciu: zvyšuje napätie pre efektívny prenos na dlhé vzdialenosti a znižuje ho pre bezpečnú spotrebu. Ale jednoduchosť jeho funkcie je v rozpore s mimoriadnym inžinierstvom potrebným na to, aby bol spoľahlivý, efektívny a odolný po celé desaťročia.

Energetické siete v úžitkovom meradle sa spoliehajú na olejové transformátory z presvedčivých dôvodov: ponúkajú vynikajúcu spoľahlivosť, efektívne tepelné riadenie, vynikajúcu dielektrickú pevnosť a preukázateľne dlhú životnosť. Na rozdiel od suchých transformátorov, ktoré sú obmedzené napätím a kapacitou, olejové transformátory dokážu zvládnuť enormné úrovne výkonu, ktoré si vyžaduje sieť. Ich olej slúži na dvojaký účel: je to elektrický izolátor aj chladivo, čo zabezpečuje, že transformátor môže pracovať na plný výkon bez prehriatia. Tento článok sa bude zaoberať technickými a ekonomickými faktormi, ktoré robia z olejového ponorného transformátora nesporného ťahúňa energetických rozvodných sietí, analyzujúc jeho dizajn, chladiace systémy, spoľahlivosť a ekonomiku životného cyklu.

Obsah

• 1. Čo je to olejový transformátor a ako funguje?
• 2. Prečo je chladenie oleja lepšie pre vysokovýkonné aplikácie?
• 3. Čo robí olejom ponorené transformátory výnimočne spoľahlivými?
• 4. Ako zabezpečuje olejový transformátor životnosť 30-40 rokov?
• 5. Aké sú ekonomické výhody olejových ponorných transformátorov?
• 6. Často kladené otázky (FAQ)
• 7. Záver

1. Čo je to olejový transformátor a ako funguje?

Olejový transformátor je typ transformátora, v ktorom sú jadro a vinutia ponorené v nádrži naplnenej transformátorovým olejom. Olej je špeciálne vytvorený minerálny olej, ktorý je zároveň elektrickým izolantom a chladiacim médiom. Transformátor pracuje na princípe elektromagnetickej indukcie: striedavý prúd v primárnom vinutí vytvára v jadre meniaci sa magnetický tok, ktorý indukuje napätie v sekundárnom vinutí. Pomer napätia je určený pomerom závitov medzi primárnym a sekundárnym vinutím. V typickej elektrickej sieti zvyšuje transformátor napätie z úrovne generátora (zvyčajne 11-22 kV) na prenosové úrovne (115 kV až 765 kV) a znižovací transformátor znižuje napätie z prenosových úrovní na distribučné úrovne (4 kV až 35 kV).

Úloha oleja v transformátore je dvojaká. Po prvé, poskytuje elektrickú izoláciu medzi vinutiami a nádržou, čím zabraňuje elektrickému výpadku. Vysoká dielektrická pevnosť oleja umožňuje, aby bol transformátor kompaktnejší, ako by bol pri izolácii vzduchom. Po druhé, olej pôsobí ako chladivo. Pri prevádzke transformátora sa v jadre a vo vinutí vytvára teplo v dôsledku strát I²R (straty medi) a hysterézie a strát vírivými prúdmi (straty železa). Olej absorbuje toto teplo a cirkuluje a prenáša ho na steny nádrže, kde sa rozptýli do okolitého vzduchu. Tento chladiaci efekt je nevyhnutný na to, aby transformátor fungoval pri plnej menovitej kapacite bez prehriatia.

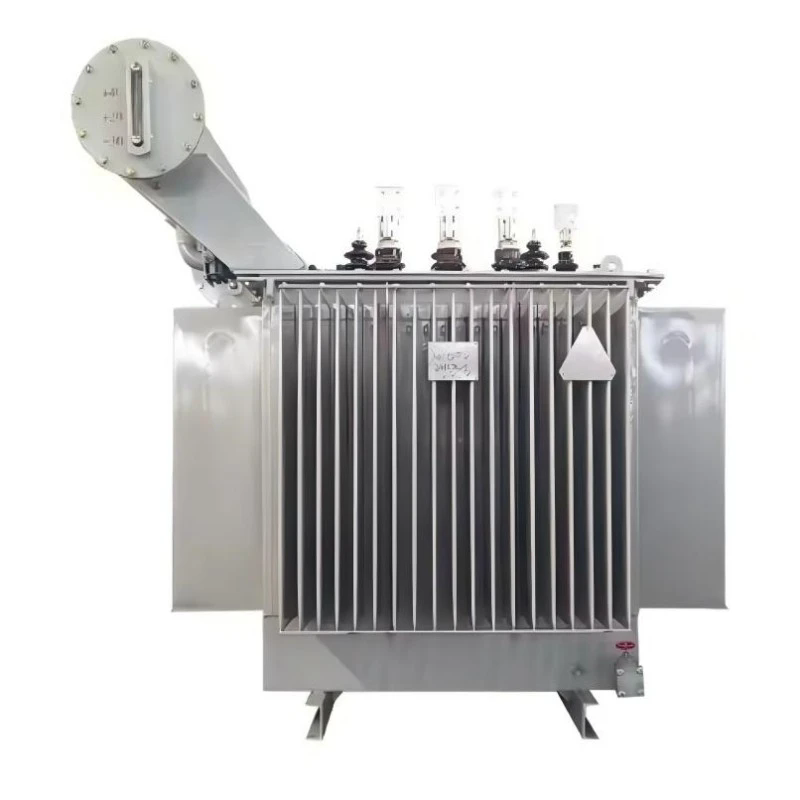

Olejový transformátor je dominantnou technológiou pre vysokonapäťové aplikácie s vysokým výkonom. OSpoločnosť Lugao Power Co., Ltd., vyrábame transformátory ponorené do oleja, ktoré spĺňajú najprísnejšie medzinárodné normy. Medzi typické komponenty olejového transformátora patria: jadro (zvyčajne vyrobené z kremíkovej ocele s orientovaným zrnom), vinutia (zvyčajne medené alebo hliníkové), olejová nádrž, objímky (na pripojenie vinutí k vonkajšiemu okruhu), konzervátor (expanzná nádrž, ktorá umožňuje expanziu oleja), odvzdušňovač (umožňujúci vstup a výstup vzduchu z konzervátora) a chladiaci systém (radiátory alebo ventilátory). Dizajn a konštrukcia týchto komponentov sú rozhodujúce pre výkon a životnosť transformátora. Naša továreň zdokonaľovala tieto konštrukčné prvky v priebehu desaťročí, čím zaisťuje, že náš olejový transformátor poskytuje spoľahlivý výkon v tých najnáročnejších sieťových aplikáciách.

2. Prečo je chladenie oleja lepšie pre vysokovýkonné aplikácie?

Chladiaci systém transformátora je rozhodujúci pre jeho prevádzku. Keď transformátor premieňa elektrickú energiu, časť sa stratí vo forme tepla. Toto teplo musí byť odstránené, aby sa zabránilo tomu, že teplota transformátora prekročí jeho konštrukčné limity. V olejovom transformátore slúži olej ako primárne chladiace médium. Vynikajúca tepelná vodivosť a špecifická tepelná kapacita oleja mu umožňujú efektívne absorbovať a prenášať teplo z jadra a vinutia. Chladiaci proces je poháňaný prirodzenou konvekciou: ako sa olej zahrieva, stáva sa menej hustým a stúpa, zatiaľ čo chladnejší olej klesá, aby zaujal jeho miesto. To vytvára prirodzenú cirkuláciu, ktorá distribuuje teplo cez transformátor.

Existuje niekoľko typov chladiacich systémov používaných pre transformátory ponorené do oleja:

• ONAN (Oil Natural, Air Natural):Ide o najjednoduchší typ chladenia, ktorý sa spolieha na prirodzené prúdenie oleja a prirodzené prúdenie vzduchu po povrchu nádrže. Teplo sa prenáša z oleja na steny nádrže a následne do okolitého vzduchu. Chladenie ONAN je vhodné pre menšie transformátory.
• ONAF (Oil Natural, Air Forced):Tento systém využíva ventilátory na hnanie vzduchu nad povrch nádrže a radiátory, čím sa zvyšuje rýchlosť prenosu tepla. Chladenie ONAF sa používa pri väčších transformátoroch a dokáže zvýšiť kapacitu transformátora až o 33 %.
• OFAF (Oil Forced, Air Forced):Tento systém využíva olejové čerpadlá na cirkuláciu oleja cez radiátory a ventilátory, ktoré tlačia vzduch cez radiátory. Chladenie OFAF sa používa pre najväčšie transformátory, ktoré poskytujú maximálnu chladiacu kapacitu.
• ODAF (riadené ropou, letectvo):Ide o najpokročilejší chladiaci systém, kde je olej nasmerovaný cez vinutia pomocou čerpadiel, aby sa zabezpečilo čo najefektívnejšie chladenie. Chladenie ODAF sa používa pre najväčšie a najviac zaťažované transformátory.

Výber chladiaceho systému závisí od výkonu transformátora, okolitej teploty a profilu zaťaženia. Účinnosť chladiaceho systému je kritickým faktorom pri určovaní kapacity transformátora a jeho schopnosti zvládnuť preťaženie. Transformátor s vysoko účinným chladiacim systémom môže byť prevádzkovaný pri vyššom zaťažiteľnom faktore bez prekročenia jeho teplotných limitov. V Lugao Power Co., Ltd. navrhujeme náš olejový ponorný transformátor s chladiacimi systémami, ktoré sú optimalizované pre konkrétnu aplikáciu, čím zaisťujeme, že transformátor môže poskytnúť svoju plnú menovitú kapacitu aj v tých najnáročnejších podmienkach.

Nasledujúca tabuľka sumarizuje kľúčové charakteristiky rôznych chladiacich systémov:

Schopnosť oleja účinne odvádzať teplo z jadra a vinutia transformátora je jedným z kľúčových dôvodov, prečo je olejový transformátor preferovanou voľbou pre aplikácie v úžitkovom meradle. Olej pôsobí aj ako tlmiace médium, absorbuje mechanické vibrácie a znižuje hluk.

3. Čo robí olejom ponorené transformátory výnimočne spoľahlivými?

Spoľahlivosť olejového transformátora je základným kameňom jeho dominancie v elektrickej sieti. Porucha transformátora je katastrofická udalosť, ktorá vedie k výpadkom napájania, nákladným opravám a potenciálnym bezpečnostným rizikám. Dizajn a konštrukcia olejového transformátora sú špeciálne určené na maximalizáciu spoľahlivosti. Olej poskytuje čisté, inertné prostredie pre vinutia, ktoré ich chráni pred vlhkosťou, prachom a inými nečistotami. Olej funguje aj ako systém včasného varovania: analýza rozpustených plynov (DGA) oleja dokáže odhaliť začínajúce poruchy, čo umožňuje proaktívnu údržbu predtým, ako dôjde k poruche.

K spoľahlivosti olejového transformátora prispieva niekoľko kľúčových konštrukčných prvkov:

• Robustná izolácia:Olej poskytuje vysokú dielektrickú pevnosť, čím zabraňuje elektrickému zrúteniu medzi vinutiami. Papierová izolácia na vinutí je tiež impregnovaná olejom, čím sa zvyšuje jej dielektrická pevnosť. Kombinácia papierovej a olejovej izolácie je známa ako izolačný systém „papier-olej“ a je najspoľahlivejším izolačným systémom pre vysokonapäťové transformátory.
• Utesnená konštrukcia:Nádrž transformátora je utesnená, aby sa zabránilo prenikaniu vlhkosti a kyslíka, ktoré môžu znehodnotiť olejovú a papierovú izoláciu. Konzervátor (expanzná nádrž) je pripojený k hlavnej nádrži a je čiastočne naplnený olejom, čím poskytuje utesnené prostredie. Odvzdušňovač umožňuje vstup a výstup vzduchu z konzervátora, ale obsahuje vysúšadlo na odstránenie vlhkosti zo vzduchu.
• Schopnosť preťaženia:Olejové transformátory majú značnú schopnosť preťaženia. Olej pôsobí ako tepelný nárazník, absorbuje teplo počas obdobia vysokej záťaže a uvoľňuje ho, keď záťaž klesá. To umožňuje transformátoru zvládnuť krátkodobé preťaženie bez prekročenia jeho teplotných limitov. Schopnosť preťaženia je obzvlášť dôležitá v sieti, kde sa zaťaženie môže nepredvídateľne meniť.
• Monitorovanie stavu:Olej je možné odobrať a analyzovať na posúdenie stavu transformátora. Analýza rozpustených plynov (DGA) je najdôležitejšou technikou monitorovania stavu. Plyny rozpustené v oleji poskytujú indikáciu typu a závažnosti akejkoľvek poruchy. Pravidelným monitorovaním oleja je možné včas identifikovať potenciálne problémy, čo umožňuje vykonať nápravné opatrenia skôr, ako dôjde k poruche.

Spoľahlivosť olejového transformátora bola overená desaťročiami prevádzky. Mnohé transformátory ponorené do oleja sú v prevádzke už viac ako 40 rokov, iba s bežnou údržbou. Robustná konštrukcia transformátora v spojení s jeho schopnosťou údržby v teréne z neho robí spoľahlivý zdroj pre akúkoľvek spoločnosť. V Lugao navrhujeme náš olejový transformátor pre najvyššiu úroveň spoľahlivosti. Naše transformátory sú vyrábané z vysoko kvalitných materiálov a sú podrobené prísnym testom, vrátane dielektrických testov, skratových testov a tepelných testov, aby sa zaistilo, že budú spoľahlivo fungovať za všetkých prevádzkových podmienok.

Nižšie uvedená tabuľka ukazuje typickú životnosť rôznych komponentov transformátora a faktory, ktoré ovplyvňujú ich životnosť.

Spoľahlivosť olejového transformátora je priamym výsledkom jeho robustnej konštrukcie, ochranných vlastností oleja a schopnosti monitorovať jeho stav. Tieto faktory sa spájajú, aby sa z olejového transformátora stala najspoľahlivejšia technológia pre rozvodné siete.

4. Ako zabezpečuje olejový transformátor životnosť 30-40 rokov?

Dlhá životnosť olejového transformátora je dôkazom jeho robustnej konštrukcie a odolnosti jeho komponentov. Dobre navrhnutý a správne udržiavaný olejový transformátor môže spoľahlivo fungovať 30 až 40 rokov a v niektorých prípadoch aj dlhšie. Kľúčom k tejto dlhej životnosti je ochrana poskytovaná olejom a schopnosť udržiavať transformátor v stave počas jeho životnosti. Dvojaká úloha oleja ako izolátora a chladiva v kombinácii s utesnenou konštrukciou vytvára prostredie, ktoré chráni jadro a vinutia pred degradačnými účinkami vlhkosti, kyslíka a kontaminácie.

Životnosť olejového transformátora je zvyčajne určená stavom jeho izolačného systému, ktorý pozostáva z papierovej izolácie a oleja. Papierová izolácia sa časom degraduje v dôsledku tepelného, ​​mechanického a chemického namáhania. Rýchlosť degradácie sa riadi Arrheniovou rovnicou: životnosť izolácie sa zníži na polovicu s každým zvýšením prevádzkovej teploty o 8-10°C. Preto je kontrola teploty transformátora nevyhnutná pre maximalizáciu jeho životnosti. Systém chladenia oleja je rozhodujúci pre riadenie teploty. Olej odvádza teplo generované jadrom a vinutím, čím udržuje teplotu izolácie v prijateľných medziach.

Ďalším faktorom ovplyvňujúcim životnosť olejového transformátora je stav samotného oleja. Olej sa môže časom kontaminovať vlhkosťou a kyslíkom. Vlhkosť znižuje dielektrickú pevnosť oleja a urýchľuje starnutie papierovej izolácie. Kyslík spôsobuje oxidáciu oleja, tvorbu kyselín a kalov, ktoré môžu ďalej znehodnocovať izoláciu. Pravidelné testovanie oleja je nevyhnutné na sledovanie stavu oleja. Filtrácia a spracovanie oleja môže odstrániť vlhkosť a nečistoty, obnoviť vlastnosti oleja a predĺžiť životnosť transformátora. V mnohých prípadoch je možné olej úplne vymeniť, čím sa transformátor vráti do takmer nového stavu.

Okrem oleja a izolácie je možné udržiavať alebo vymeniť aj ostatné komponenty transformátora, aby sa predĺžila jeho životnosť. Napríklad puzdrá, chladiaci systém a prepínač odbočiek môžu byť vymenené alebo renovované. Táto modularita umožňuje výrazne predĺžiť životnosť transformátora nad rámec životnosti jeho jednotlivých komponentov. V Lugao navrhujeme náš olejový transformátor s ohľadom na údržbu. Naše transformátory sa vyznačujú jednoduchým prístupom k dôležitým komponentom a štandardným rozhraniam pre náhradné diely. To zaisťuje, že naši zákazníci môžu udržiavať svoje transformátory v prevádzke po celé desaťročia.

5. Aké sú ekonomické výhody olejových ponorných transformátorov?

Zatiaľ čo počiatočná cena olejového transformátora je vyššia ako cena suchého transformátora, olejový transformátor ponúka značné ekonomické výhody počas svojej životnosti. Primárne ekonomické výhody sú: nižšie prevádzkové straty, vyššia schopnosť preťaženia, dlhšia životnosť a nižšie náklady na údržbu. Tieto faktory prispievajú k nižším celkovým nákladom na vlastníctvo (TCO) olejového transformátora počas jeho 30-40 ročnej životnosti.

Prevádzkové straty transformátora sú súčtom strát naprázdno (straty v jadre) a strát pri zaťažení (straty medi). Straty naprázdno sú konštantné a závisia od materiálu jadra a konštrukcie. Straty pri záťaži sa menia s druhou mocninou záťažového prúdu. Náklady na tieto straty počas životnosti transformátora môžu byť značné, najmä v oblastiach s vysokými cenami elektriny. Transformátory ponorené do oleja majú zvyčajne nižšie straty v jadre ako transformátory suchého typu kvôli vynikajúcej účinnosti chladenia, čo umožňuje kompaktnejšiu a účinnejšiu konštrukciu jadra.

Vyššia schopnosť preťaženia olejového transformátora je ďalšou významnou ekonomickou výhodou. V mriežke je zaťaženie zriedka konštantné. Sú obdobia špičky a obdobia nízkeho dopytu. Transformátor ponorený do oleja dokáže zvládnuť krátkodobé preťaženie, čo umožňuje spoločnosti odložiť investície do novej kapacity. Schopnosť preťaženia tiež umožňuje, aby bol transformátor prevádzkovaný pri vyššom priemernom zaťažení, čím sa znižuje potreba ďalších transformátorov.

Dlhá životnosť olejového transformátora je veľkou ekonomickou výhodou. Náklady na výmenu transformátora sú značné, vrátane nákladov na nový transformátor, nákladov na inštaláciu a nákladov na prestoje. Predĺžením životnosti môže spoločnosť tieto náklady odložiť.

Nasledujúca tabuľka poskytuje súhrn ekonomických výhod olejového transformátora v porovnaní so suchým transformátorom:

Olejový transformátor ponúka najlepšiu ekonomickú hodnotu pre rozvodné siete. Nižšie prevádzkové straty, vyššia schopnosť preťaženia a dlhšia životnosť viac než kompenzujú vyššie počiatočné náklady. V Lugao sme sa zaviazali poskytovať našim zákazníkom transformátory ponorené do oleja, ktoré poskytujú najlepšiu ekonomickú hodnotu a spájajú vysoký výkon s dlhodobou spoľahlivosťou.

6. Často kladené otázky (FAQ)

Otázka 1: Aká je typická životnosť olejového transformátora?

Odpoveď: Dobre navrhnutý a správne udržiavaný olejový transformátor môže mať životnosť 30 až 40 rokov a v niektorých prípadoch aj dlhšiu. Životnosť je primárne určená stavom papierovej izolácie a izolačného oleja. Pravidelná údržba vrátane testovania oleja a filtrácie môže výrazne predĺžiť životnosť transformátora. V Lugao Power Co., Ltd. navrhujeme náš olejový transformátor pre dlhodobú spoľahlivosť, robustnú konštrukciu a vysokokvalitné materiály.

Otázka 2: Ako je olejový transformátor v porovnaní so suchým transformátorom z hľadiska požiarnej bezpečnosti?

Odpoveď: Olejové transformátory obsahujú horľavú kvapalinu (olej), ktorá predstavuje nebezpečenstvo požiaru. Transformátory suchého typu sa považujú za bezpečnejšie z hľadiska rizika požiaru, pretože sú konštruované z nehorľavých materiálov. Riziko požiaru transformátora ponoreného do oleja však možno zmierniť konštrukčnými prvkami, ako sú protipožiarne steny, systémy na potlačenie požiaru a použitie menej horľavých kvapalín (ako sú syntetické estery). Mnohé spoločnosti si vyberajú transformátory ponorené do oleja pre ich vynikajúci výkon a spoľahlivosť, akceptujú vyššie riziko požiaru výmenou za výhody a implementujú vhodné bezpečnostné opatrenia. Výber medzi týmito dvoma typmi závisí od konkrétnej aplikácie a bezpečnostných požiadaviek miesta.

Otázka 3: Aký je účel oleja v transformátore ponorenom do oleja?

Odpoveď: Olej v olejovom transformátore má dve základné funkcie: poskytuje elektrickú izoláciu medzi vinutiami a nádržou a pôsobí ako chladivo. Vysoká dielektrická pevnosť oleja zabraňuje elektrickému prierazu a jeho tepelná vodivosť mu umožňuje absorbovať teplo z jadra a vinutia a prenášať ho na steny nádrže. Olej tiež poskytuje čisté, inertné prostredie pre vinutia, ktoré ich chráni pred vlhkosťou a kyslíkom. Stav oleja je rozhodujúci pre výkon a životnosť transformátora.

Otázka 4: Čo je analýza rozpustených plynov (DGA) a prečo je dôležitá?

Odpoveď: Analýza rozpustených plynov (DGA) je diagnostická technika používaná na posúdenie stavu transformátora ponoreného do oleja. Olej obsahuje rozpustené plyny, ktoré vznikajú pri rôznych typoch porúch v transformátore. Analýzou zloženia a koncentrácie týchto plynov je možné identifikovať typ a závažnosť poruchy. DGA je základným nástrojom na predchádzanie poruchám a predĺženie životnosti transformátora. Odporúča sa vykonávať DGA v pravidelných intervaloch, zvyčajne ročne alebo dvakrát ročne.

Otázka 5: Aké sú environmentálne aspekty pre transformátory ponorené do oleja?

Odpoveď: Primárnym problémom životného prostredia pri transformátoroch ponorených do oleja je možnosť úniku oleja, ktorý môže kontaminovať pôdu a vodu. Na zmiernenie tohto rizika sú transformátory vybavené ochrannými systémami, ako sú zberné nádrže na olej. Okrem toho existuje rastúci trend smerom k používaniu biologicky odbúrateľných a menej horľavých izolačných kvapalín, ako sú syntetické estery, ktoré majú menší dopad na životné prostredie. Likvidácia použitého transformátorového oleja musí byť riadená v súlade s environmentálnymi predpismi. V Lugao Power Co., Ltd. sa zaviazali k ekologicky zodpovednej výrobe a ponúkame transformátory so syntetickými esterovými kvapalinami a robustným nepriepustným dizajnom.

7. Záver

Transformátor ponorený do oleja je nesporným ťahúňom rozvodnej siete. Jeho vynikajúca spoľahlivosť, efektívny tepelný manažment, dlhá životnosť a priaznivá hospodárnosť z neho robia preferovanú voľbu pre podniky na celom svete. Olej poskytuje nevyhnutnú elektrickú izoláciu a chladenie, čo umožňuje, aby transformátor fungoval efektívne a spoľahlivo aj v tých najnáročnejších podmienkach. Schopnosť monitorovať stav transformátora prostredníctvom testovania oleja a udržiavať transformátor počas jeho dlhej životnosti z neho robí spoľahlivé aktívum. Zatiaľ čo existujú iné technológie, ako sú transformátory suchého typu, olejový transformátor zostáva dominantnou technológiou pre vysokonapäťové aplikácie s vysokým výkonom. Osvedčený výkon transformátora v kombinácii s jeho schopnosťou údržby a renovácie zaisťuje, že bude aj naďalej oporou elektrickej siete počas nasledujúcich desaťročí.

V Lugao Power Co., Ltd. už viac ako dve desaťročia vyrábame vysokokvalitné transformátory ponorené do oleja. Naše transformátory sú navrhnuté tak, aby spĺňali najvyššie štandardy výkonu, spoľahlivosti a účinnosti. Zaviazali sme sa poskytovať našim zákazníkom najlepšie možné produkty a služby a pozývame vás, aby ste nás kontaktovali, aby ste sa dozvedeli viac o našich riešeniach s olejovými transformátormi.

Kontaktujte Lugao Power Co., Ltd. dnessa dozviete viac o našich riešeniach olejom ponorených transformátorov pre vaše aplikácie v rozvodnej sieti.
