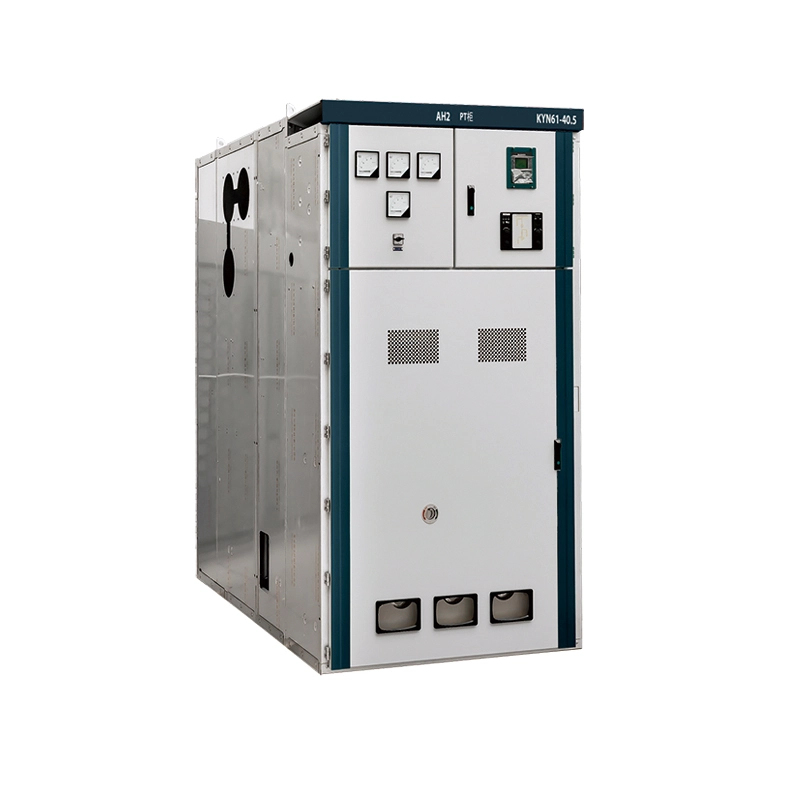

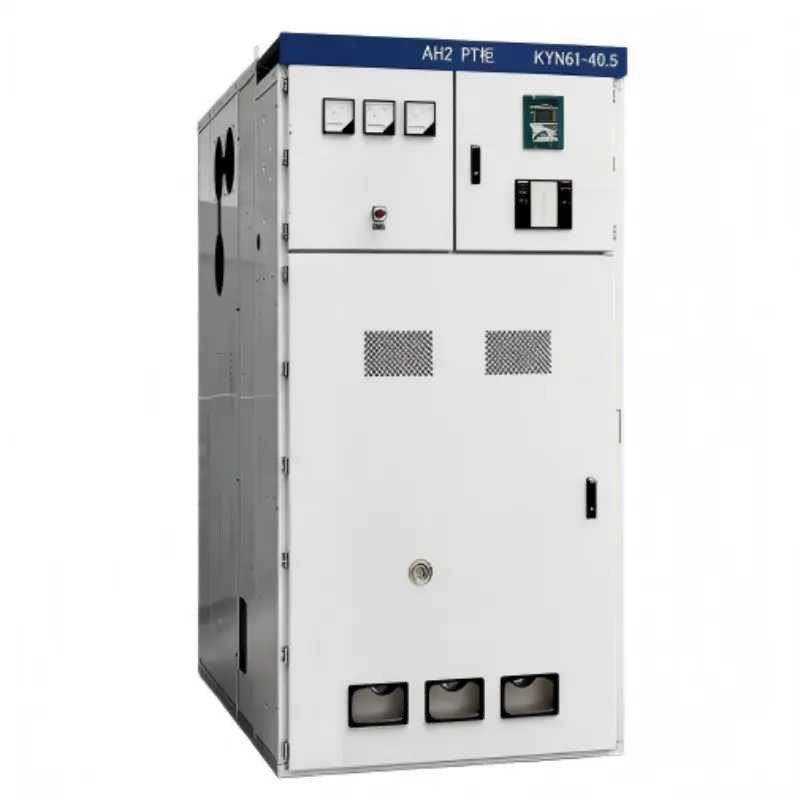

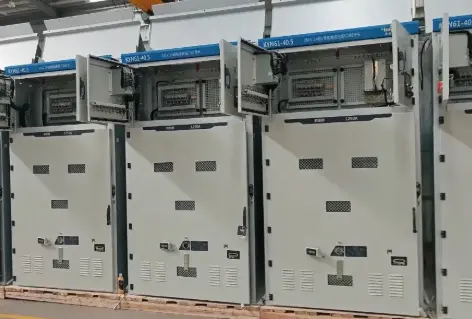

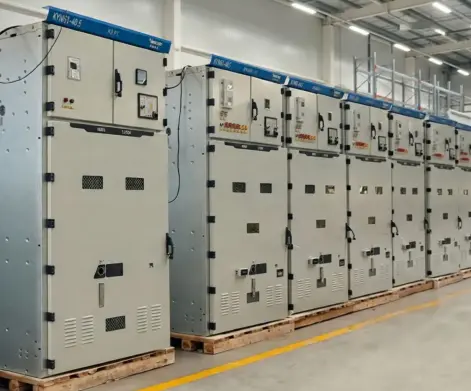

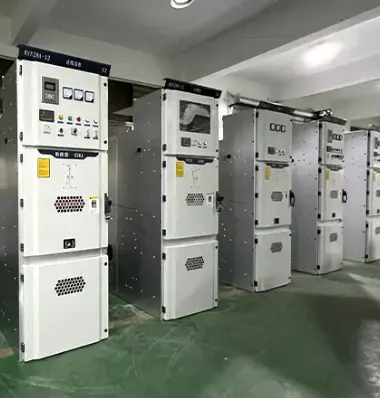

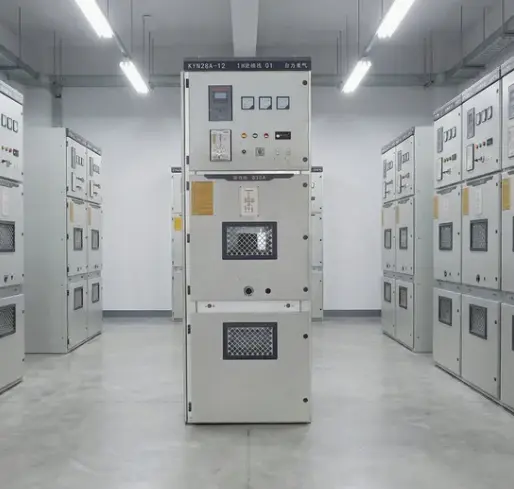

Vysokonapäťový, vzduchom izolovaný panelový rozvádzač KYN

Čo je vysokonapäťový vzduchom izolovaný panelový rozvádzač KYN?

Rozvádzač je kovová, vzduchom izolovaná, vnútorná zostava strednonapäťového rozvádzača určená pre trojfázové systémy striedavého prúdu pracujúce pri 3,6 kV až 40,5 kV, 50 Hz alebo 60 Hz.

Označenie „KYN“ nasleduje po čínskom národnom štandardnom pomenovaní

K – pokovované

Y – typ ručného vozíka

N – vnútorné

Na rozdiel od plynom izolovaného rozvádzača (GIS), ktorý používa SF6, séria KYN sa spolieha na atmosférický vzduch ako primárne dielektrické médium medzi živými časťami a zemou.

Čo to dokáže?

Tento vysokonapäťový vzduchom izolovaný panelový rozvádzač KYN slúži ako centrálny rozbočovač na ovládanie, ochranu a izoláciu vysokonapäťových elektrických zariadení. Medzi jeho základné funkcie patrí:

1. Príjem a distribúcia elektrickej energie – Hlavná prípojnica prijíma prichádzajúcu energiu z transformátora alebo generátora a potom ju distribuuje do viacerých výstupných napájačov. Každý podávač je možné nezávisle prepínať.

2. Ochrana pred elektrickými poruchami – Integrované vákuové ističe (umiestnené v odnímateľnom ručnom vozíku) sa automaticky vypnú v priebehu milisekúnd, keď zistia preťaženie, skrat alebo poruchu uzemnenia. Prúdové transformátory snímajú poruchu; ochranné relé iniciujú vypínací príkaz.

3. Izolujte zariadenie na údržbu – Ručný vozík je možné vysunúť do „odpojenej“ polohy, čím sa vytvorí viditeľná vzduchová medzera medzi ističom a pevnými primárnymi kontaktmi. Uzávery sa automaticky zatvárajú cez pevné kontakty pod napätím, čo umožňuje bezpečnú kontrolu ističa bez odpojenia celej prípojnice.

4. Poskytnite meranie a monitorovanie v reálnom čase – Prúdové transformátory (CT) a napäťové transformátory (VT) namontované v káblovom priestore privádzajú signály do ampérmetrov, voltmetrov, analyzátorov kvality energie a vzdialených koncových jednotiek (RTU).

5. Umožnenie bezpečného uzemnenia – Ručne ovládaný uzemňovač, mechanicky blokovaný s polohou ručného vozíka, umožňuje bezpečné uzemnenie strany kábla pred začatím údržby.

6. Koordinácia s ochrannými relé – Moderné mikroprocesorové relé (voliteľné) poskytujú smerovú nadprúdovú, diferenciálnu, obmedzenú zemnú ochranu a ochranu pred poruchou ističa. Komunikácia cez Modbus alebo IEC 61850 umožňuje integráciu do SCADA systémov.

Vysokonapäťový vzduchom izolovaný panelový rozvádzač KYN je v podstate ťahúňom sietí stredného napätia – robustný, transparentný (vzduchom izolovaný, aby ste videli, čo sa deje) a ekonomický pre vnútorné inštalácie.

Parametre produktu

Výhody produktu

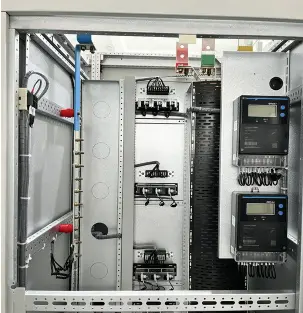

1. Skutočná kovová konštrukcia s oddelením

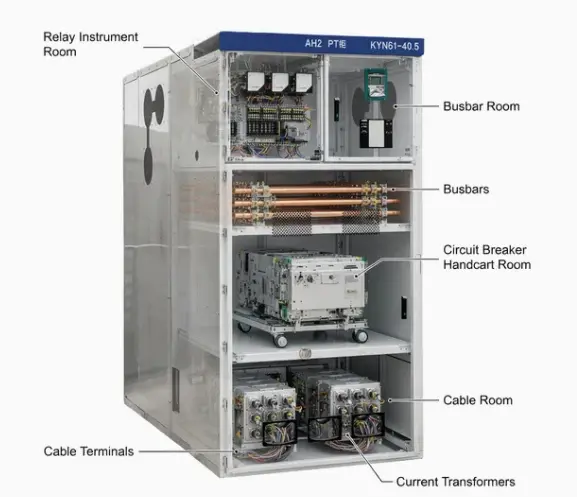

Náš rozvádzač KYN rozdeľuje panel na štyri plne oddelené oddelenia:

● Prípojnicový priestor (horná zadná časť)

● Priehradka na ručný vozík s ističom (vpredu v strede)

● Priestor na kábel (vzadu dole)

● Nízkonapäťový prístrojový priestor (vpredu hore)

Každá priehradka je oddelená 3 mm hrubými pozinkovanými oceľovými bariérami so skrutkovanými prístupovými krytmi. Touto segregáciou sa dosiahne:

● Zamedzenie poruchy – Ak vznikne vnútorný oblúk v jednom oddelení, nemôže sa rozšíriť do susedných oddelení. Náš dizajn prešiel testovaním IAC AFLR až do 40 kA po dobu 1 sekundy.

● Bezpečnosť personálu – Operátori môžu otvoriť dvere oddelenia ističa pre prístup ručného vozíka, zatiaľ čo prípojnice zostávajú pod napätím, ale sú úplne uzavreté za pevnými oceľovými bariérami.

● Paralelná údržba – Práce na ukončení káblov môžu pokračovať počas údržby priestoru ističa.

2. Automatické uzávierky pre ochranu živého kontaktu

Keď sa ručný vozík presunie z pripojenej do testovacej polohy, uzávery z nehrdzavejúcej ocele sa automaticky posunú cez pevné primárne kontakty (strany vedenia a záťaže). Kľúčové vlastnosti:

● Materiál – 3 mm hrubá nehrdzavejúca oceľ (nie hliník alebo plast)

● Prevádzka – Poháňaná pružinou, bezpečná (uzávierky sa zatvárajú, aj keď sa pružina mechanizmu zlomí – gravitácia pomáha)

● Blokovanie – Okenice sa nedajú otvárať ručne, pokiaľ nie je odstránený ručný vozík a nie je použitý špeciálny odomykací nástroj (zabraňuje neoprávnenému prístupu)

● Izolácia – žalúzie sú na zadnej strane potiahnuté 2 mm izolačným epoxidom, aby sa zabránilo indukovanému napätiu

3. Vzduchová izolácia – bez plynu SF6

Na rozdiel od plynom izolovaného rozvádzača (GIS), vysokonapäťový vzduchom izolovaný panelový rozvádzač KYN používa ako izolačné médium iba atmosférický vzduch. To prináša viacero výhod:

● Nulové emisie skleníkových plynov – SF6 má potenciál globálneho otepľovania 23 500-krát väčší ako CO2. Regulačné orgány v EÚ a mnohých štátoch USA obmedzujú používanie SF6. Vzduchom izolovaný KYN je voľbou pre budúcnosť.

● Nevyžaduje sa žiadne zariadenie na manipuláciu s plynom – GIS potrebuje drahé plynové vozíky, tlakomery, detektory únikov a certifikovaných technikov na dopĺňanie. KYN nič z toho nepotrebuje.

● Vizuálne overiteľné vzduchové medzery – Obsluha môže vidieť otvorené kontakty alebo medzeru medzi ručným vozíkom a pevnými kontaktmi. Zariadenie SF6 skrýva všetko za utesnenými krytmi.

● Nižšie náklady počas životného cyklu – Žiadne dopĺňanie plynu, žiadne pravidelné testovanie vlhkosti, žiadna výmena tesnenia. Vzduch je zadarmo.

5. Vysoká odolnosť proti skratu

nášrozvádzač KYNdosiahne:

● Menovitý krátkodobý výdržný prúd – až 50 kA po dobu 3 sekúnd

● Menovitý špičkový výdržný prúd – až 125 kA

● Klasifikácia vnútorného oblúka – IAC AFLR 40kA/1s (dostupné spredu, zboku, zozadu)

Tieto hodnoty presahujú typické požiadavky na sieť (zvyčajne 25 kA alebo 31,5 kA na 3 sekundy). Vysoká odolnosť pochádza z:

● Dvakrát zložené 2,5 mm držiaky prípojníc

● Postriebrené medené prípojnice s minimálnym krútiacim momentom 70 Nm

● Izolované objímky prípojníc na zabránenie preskoku medzi fázami pri vibráciách.

Vlastnosti produktu

Podrobnosti o výrobe

Rám a kryt

1. Materiál: 2,5 mm oceľový rám valcovaný za studena; 3,0 mm priehradkové bariéry

2. Formovanie: Laserom rezané, CNC-dierované, roboticky MIG zvárané

3. Náter: Deväťstupňový proces – základný náter E-coat + polyesterový práškový náter, hrúbka 100-120μm. Soľný sprej > 1000 hodín

4. Farba: RAL 7035 (svetlosivá) štandard

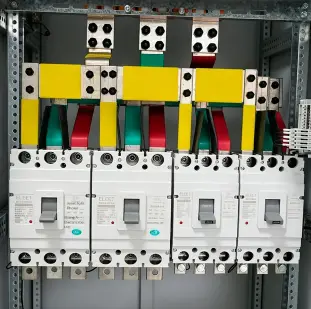

Prípojnicový systém

1. Meď: 99,95 % E-Cu, vodivosť ≥58 MS/m

2. Spoje: Postriebrené (10μm) + Belleville podložky, uťahované na 70Nm s červeným označením

3. Izolácia: Teplom zmrštiteľné manžety spomaľujúce horenie, čiastočný výboj <5pC pri 15kV

4. Podporné izolátory: Epoxid s kremičitým plnivom, tečenie ≥20 mm/kV

Výroba ručných vozíkov

1. Podvozok: Prášková čierna; štyri MoS2-nylonové valce (nosnosť každého 500 kg)

2. Stojan: vodiaca skrutka Acme, 10 otáčok na testovanie pripojenia, krútiaci moment <15 Nm

3. Montáž ističa: Priame naskrutkovanie pre Lugao VCB alebo ABB VD4/Siemens 3AH

4. Pomocné kontakty: 8NO+8NC, striebro-nikel, 10A pri 250V AC

Balenie, doprava a popredajný servis

Balenie a doprava

Každá vzduchom izolovaná skriňa rozvádzača KYN s kovovým plášťom je chránená fóliou odolnou voči vlhkosti, penou alebo chráničmi rohov a balená v exportných drevených debnách alebo vystužených paletách podľa požiadaviek na prepravu. Ručné vozíky, nástroje a príslušenstvo vákuového vypínača môžu byť upevnené alebo oddelene chránené, aby sa znížil pohyb počas prepravy. Prepravu je možné zabezpečiť námornou alebo pozemnou dopravou podľa miesta určenia projektu.

Popredajný servis

Lugaoposkytuje technickú podporu pre inštaláciu, uvedenie do prevádzky a prevádzku podľa potvrdenej zmluvy o objednávke. Pred odoslaním je možné dodať elektrické výkresy, schémy sekundárneho zapojenia, prevádzkové pokyny a správy o rutinných testoch. Záručné podmienky a podpora náhradných dielov sú poskytované podľa zmluvy a potvrdenej technickej dohody.
