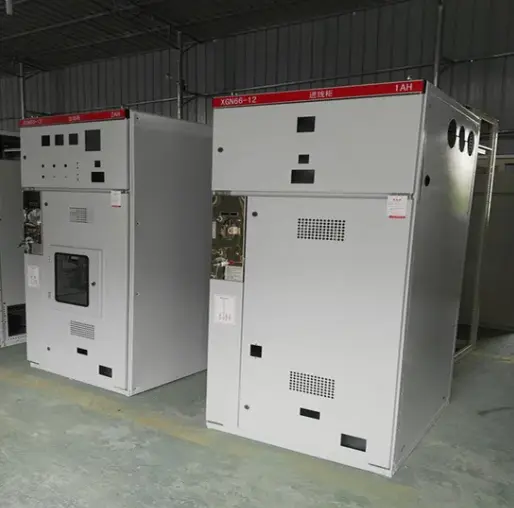

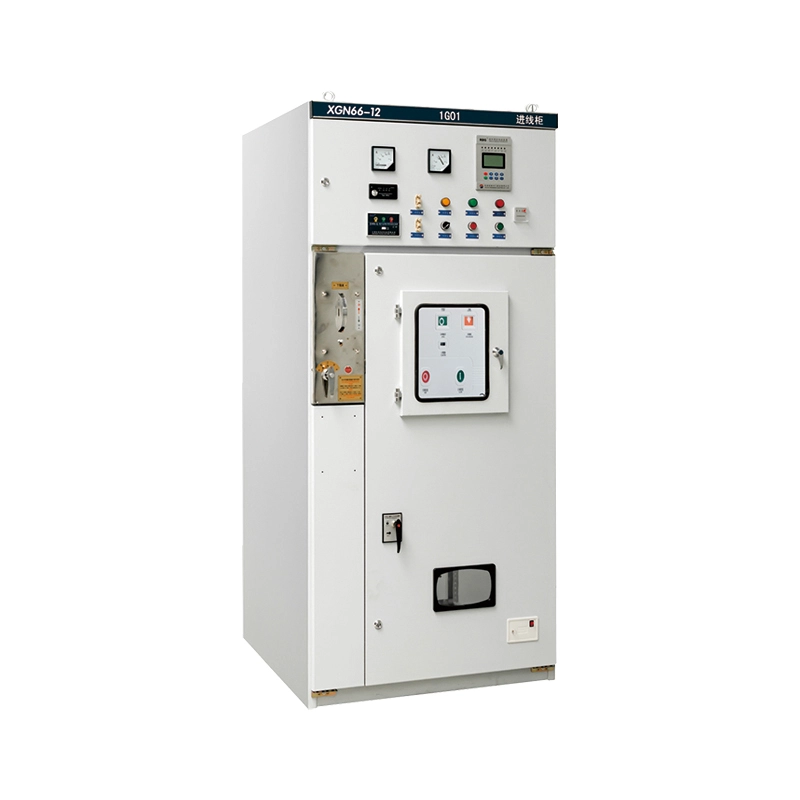

Vysokonapäťový pevný AC kovový uzavretý rozvádzač

Vysokonapäťový pevný AC kovový uzavretý rozvádzač (model: XGN66-12) je vnútorná, vzduchom izolovaná kompletná súprava rozvádzača. Je určený pre trojfázové napájacie systémy AC 50/60Hz pracujúce pri menovitých napätiach 3,6kV, 7,2kV a 12kV.

Na rozdiel od výsuvných variantov tento pevný AC kovový uzavretý rozvádzač využíva pevne namontovaný vákuový istič a štruktúrovaný izolačný systém. Táto filozofia dizajnu zjednodušuje pripojenie hlavného okruhu, zvyšuje mechanickú stabilitu a poskytuje nákladovo efektívne riešenie bez kompromisov v oblasti bezpečnosti. Kryt je vyrobený z vysoko pevných oceľových plechov valcovaných za studena, zvarených a zoskrutkovaných tak, aby vytvorili robustnú konštrukciu, ktorá odoláva deformácii počas prepravy a prevádzky. Slúži ako kritické rozhranie na príjem elektrickej energie zo siete a jej distribúciu do transformátorov, motorov a iných vysokonapäťových záťaží, pričom ponúka integrované riadiace, meracie a ochranné funkcie na jedinom kompaktnom pôdoryse.

Vlastnosti a aplikácia produktu

Kľúčové vlastnosti (štýl otázok a odpovedí)

Otázka: Čím je "pevný" dizajn tohto vysokonapäťového pevného AC kovového uzavretého rozvádzača lepší ako výsuvné typy?

A: Jednoduchosť a sila. Pretože sú hlavné komponenty pevné, pripojenia primárneho okruhu sú robustnejšie a menej náchylné na problémy s opotrebením kontaktov spojené s pohybom ručných vozíkov. Tento dizajn umožňuje menší objem skrine (takmer o 50 % menší ako tradičné konštrukcie), vďaka čomu je ideálny pre vnútorné rozvodne s obmedzeným priestorom. Vo všeobecnosti tiež ponúka nižšie počiatočné obstarávacie náklady pri zachovaní „päťodolného“ blokovacieho mechanizmu, aby sa zabránilo nesprávnej prevádzke.

Otázka: Ako Lugao Power zaisťuje bezpečnosť obsluhujúceho personálu?

Odpoveď: Bezpečnosť je zakotvená v mechanike. Thespínací prístrojje vybavený povinným mechanickým uzamykacím systémom medzi hlavným vypínačom, odpojovačom a dverami skrine. Vysokonapäťový pevný AC kovový uzavretý rozvádzač má viditeľný bod zlomu (izolačný spínač), ktorý umožňuje operátorom vizuálne potvrdiť vypnutie napájania pred údržbou, v súlade s globálnymi normami elektrickej bezpečnosti. Okrem toho sú komponenty ako odpojovač GN30-12 úplne uzavreté, aby sa zabránilo vystaveniu oblúku.

Otázka: V ktorých prostrediach možno tento produkt použiť?

Odpoveď: Tento produkt je navrhnutý pre drsné priemyselné prostredie. Funguje spoľahlivo pri teplotách od -25°C do +40°C a nadmorských výškach do 1000 m (prispôsobiteľné pre vyššie nadmorské výšky). Je široko používaný v:

1. Elektrárne a rozvodne: Ako hlavná vstupná/výstupná jednotka.

2. Priemyselné a banské podniky: Na riadenie ťažkých strojov a transformátorov.

3. Výškové budovy: Pre miestnosti na rozvod energie v suterénoch alebo technických podlažiach.

4. Obnoviteľná energia: Ako synchronizačný bod pre veterné alebo solárne farmy.

Otázka: Podporuje tento vysokonapäťový pevný AC kovový uzavretý rozvádzač jednoduchú údržbu?

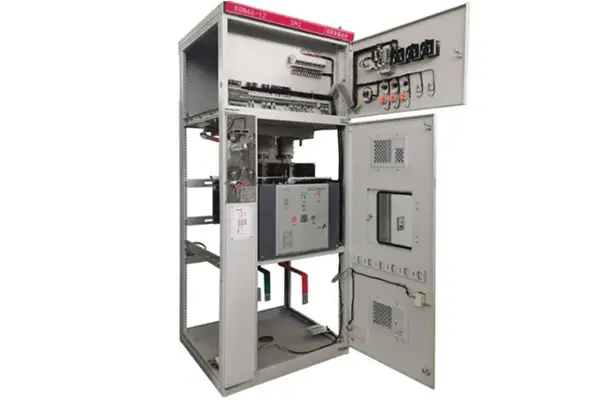

A: Absolútne. Napriek tomu, že je „opravený“, údržba je jednoduchá. Predný panel umožňuje ľahký prístup do priestoru ističa a komora prípojníc je v hornej časti izolovaná. Výmena poistiek (v kombináciách poistiek) je jednoduchá a bezpečná.

Podrobnosti o výrobe a zabezpečenie kvality

Technické remeselné spracovanie

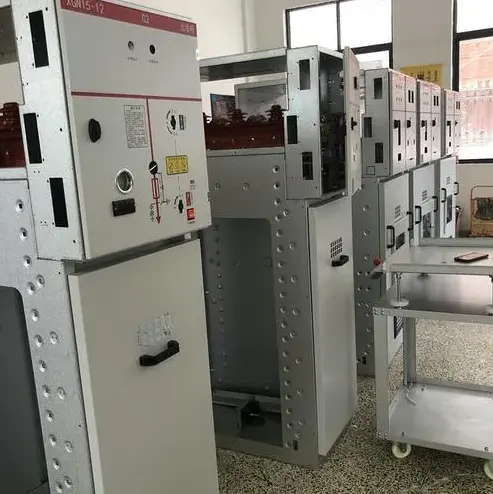

● Pokročilá výroba: Kovový kryt je spracovaný pomocou CNC dierovacích, ohýbacích a strihacích strojov, čo zaisťuje vysokú presnosť a zameniteľnosť. Rám je zmontovaný pomocou vysokopevnostných skrutiek, ktoré eliminujú deformáciu pri zváraní.

● Izolačný výkon: Systém využíva vzduch ako primárne izolačné médium. Vďaka optimalizovanému fázovému rozstupu prípojníc a použitiu izolátorov s vysokou povrchovou cestou však vysokonapäťový pevný AC kovový uzavretý rozvádzač ľahko prejde testom odolnosti voči napätiu pri napájacej frekvencii 42 kV.

● Mechanizmus blokovania: Používame spoľahlivý systém blokovania „päť prevencie“:

1. Zabraňuje vypnutiu ističa, ak je uzemňovač zopnutý.

2. Zabraňuje zopnutiu uzemňovača, ak je istič zatvorený.

3. Zabraňuje otvoreniu predných/zadných panelov, ak je istič pod napätím.

Certifikácie

● Lugao Power Co., Ltd.dodržiava prísne medzinárodné smernice. Naša séria XGN66-12 je plne typovo testovaná a je v súlade s IEC 62271-200 (striedavý kovový rozvádzač a ovládacie zariadenie). Sme tiež držiteľmi certifikátov ISO 9001 pre náš výrobný závod, čím zabezpečujeme stálu kvalitu.

Parameter produktu (špecifikácia)

Výber správneho hodnotenia je kritický. Pre 1000 kVA transformátor pri 12 kV odporúčame menovitý prúd 630 A s krátkodobou výdržou 25 kA, aby ste efektívne zvládli potenciálne poruchové prúdy. Výpočty špecifické pre zaťaženie konzultujte s našimi inžiniermi.

Prečo si vybrať Lugao Power Co., Ltd.?

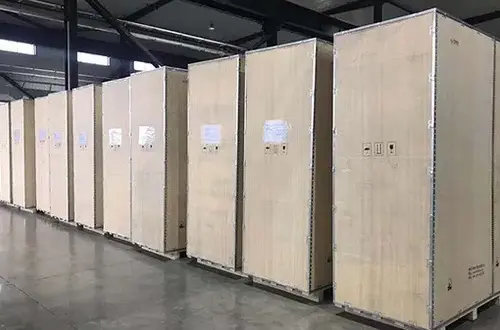

Osvedčená exportná expertíza:S viac ako 500 jednotkami úspešne nasadenými na Filipínach, Vietname, Saudskej Arábii a Nigérii za posledných 5 rokov sú naše obalové riešenia (vrátane vystužených oceľových prepraviek a antikoróznej fólie VCI) testované v boji na námornú prepravu na veľké vzdialenosti a skladovanie v prístavoch s vlhkosťou.

Skutočné prispôsobenie:Okrem zhody farieb RAL poskytujeme prispôsobené pomery CT/VT a konfigurácie pomocných kontaktov, aby vyhovovali vašim existujúcim schémam ochranných relé (kompatibilné s ABB/Siemens/Schneider).

Agilný dodávateľský reťazec:Využitím nášho ekosystému miestnych komponentov garantujeme 15- až 20-dňovú dodaciu lehotu, čo je výrazne rýchlejšie ako u európskych náprotivkov, bez obetovania kvality kľúčových komponentov (vákuové prerušovače VS1/ZN63).

Popredajná odpoveď

Horúca linka:Technické otázky zodpovedané do 2 hodín (24/7).

Logistika náhradných dielov:Dôležité náhradné diely odoslané prostredníctvom DHL/FedEx do 48 hodín.

Digitálna dokumentácia:Pred odchodom plavidla poskytujeme úplné schémy zapojenia v angličtine, SLD a prevádzkové príručky prostredníctvom cloudového prepojenia, čo vášmu tímu na mieste umožňuje pripraviť sa vopred.
