XGN Skriňový vysokonapäťový spínací prístroj pevného typu

Čo je toto zariadenie?

Skriňový vysokonapäťový rozvádzač XGN skriňového typu (XGN znamená „pevný skriňový typ“) je kovovo uzavretý,vnútorné vysokonapäťové rozvádzačemontáž. Používa sa predovšetkým v trojfázových systémoch striedavého prúdu s menovitým napätím 6 kV, 10 kV, 20 kV alebo 35 kV a menovitou frekvenciou 50/60 Hz.

čo to robí?

Toto zariadenie sa používa na príjem a distribúciu elektrickej energie, ako aj na ovládanie, ochranu a monitorovanie elektrických vedení a transformátorov. Na rozdiel od výsuvného rozvádzača vysokonapäťový rozvádzač pevného typu XGN používa pevne namontované ističe a odpájacie spínače s viditeľnými izolačnými medzerami, vďaka čomu je pevnejší, nákladovo efektívnejší a ľahšie sa udržiava v mnohých priemyselných a komerčných aplikáciách stredného rozsahu.

Rozdelenie kódu modelu:

XGN – Skriňový typ Pevný typ Vnútorné Kovové uzavreté

Krabicový typ – Plne uzavreté kovové puzdro

Pevný typ – Pevná inštalácia hlavných spínacích komponentov

Typické aplikácie:

Rozvodné miestnosti v továrňach, obytných komplexoch, nákupných centrách, nemocniciach, dátových centrách a staniciach obnoviteľnej energie.

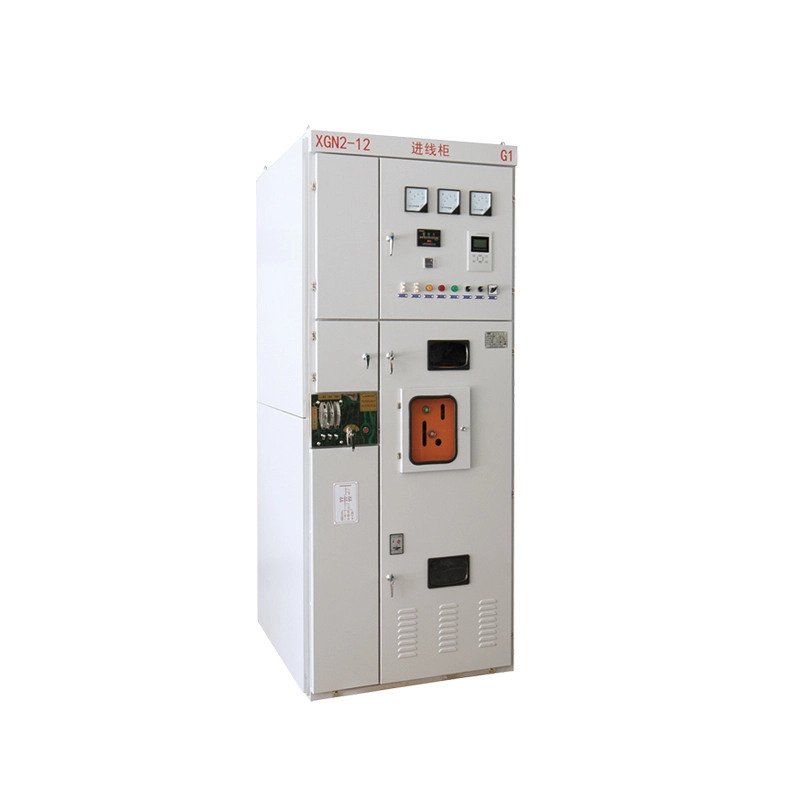

Popis produktu

Vysokonapäťový rozvádzač pevného typu XGN Box je štandardizované, ekonomické a vysoko spoľahlivé riešenie rozvádzača. Jeho základná štruktúra zahŕňa vákuový istič s pevnou montážou, trojpolohový oddeľovací spínač, prúdové transformátory, napäťové transformátory a komplexný blokovací mechanizmus. Kryt je vyrobený z vysoko kvalitnej ocele valcovanej za studena alebo nehrdzavejúcej ocele, potiahnutý elektrostatickým práškom pre vynikajúcu odolnosť proti korózii.

Kľúčové elektrické parametre: menovité napätie 12kV (voliteľné 24kV/40,5kV), menovitý prúd do 3150A, skratový prúd do 40kA. Thespínací prístrojplne vyhovuje normám GB3906 a IEC62271‑200.

Jeho kompaktný dizajn (typická šírka 800 mm, hĺbka 900 mm, výška 2200 mm) šetrí cennú podlahovú plochu. Všetky vysokonapäťové oddelenia sú úplne uzavreté a zablokované, čo zaisťuje bezpečnú prevádzku. Predný panel obsahuje jasné mimické schémy, kontrolky a núdzové tlačidlá.

Vysokonapäťový rozvádzač pevného typu XGN Box je vhodný najmä pre projekty, kde sa uprednostňuje jednoduchá obsluha, nízke počiatočné náklady a jednoduchá údržba pred konfigurovateľnosťou výsuvu.

Parameter produktu (špecifikácia)

Vlastnosti a aplikácia produktu

Kľúčové vlastnosti

1. Jednoduchosť pevného typu – nižšia miera poruchovosti

Žiadne zložité pohyblivé koľajové konštrukcie. Vysokonapäťový rozvádzač pevného typu XGN Box používa skrutkové alebo priame kontaktné spojenia, čím sa výrazne znižuje riziko mechanického zlyhania.

2. Viditeľné odpojovacie kontakty – bezpečné pre uzamknutie/označenie

Oddeľovací spínač poskytuje jasne viditeľné polohy kontaktov. Operátori môžu pred údržbou vizuálne potvrdiť oddelenie okruhu – kritická bezpečnostná výhoda oproti starším olejovým alebo mini prevodovkám.

3. Kompaktný a priestorovo úsporný

Šírka len 600 mm pre 12kV verzie. Ideálne pre dodatočnú montáž v rozvodniach s obmedzeným priestorom.

4. Plne zablokované – Zabraňuje chybnej prevádzke

Mechanické a elektrické blokovania medzi ističom, odpojovačom a predným krytom spĺňajú požiadavky „päť prevencie“.

5. Prispôsobiteľné pre drsné prostredie

Antikondenzačné ohrievače a predný kryt IP4X zaisťujú spoľahlivú prevádzku vo vlhkom alebo prašnom prostredí.

Oblasti použitia

● Priemyselné závody – napájanie výrobných liniek

● Obchodné komplexy – hlavná distribučná miestnosť

● Dátové centrá – prepínanie záložného napájania

● Veterné/solárne elektrárne – zber stredného napätia

● Nemocnice – duálne prepínanie výkonu s pevným prevodom

Otázky a odpovede

Otázka: Aký je rozdiel medzi vaším vysokonapäťovým rozvádzačom pevného typu XGN Box a výsuvným typom (napríklad KYN)?

A: Skvelá otázka. Vysokonapäťový rozvádzač pevného typu XGN Box má pevne namontované ističe. Nemôžete „rozvinúť“ istič, ale získate pevnejšiu štruktúru, nižšie počiatočné náklady a jednoduchšiu údržbu. Pre aplikácie, kde redundancia vysokej dostupnosti nie je kritická (napr. menej ako 500 operácií za rok), je pevný typ ekonomickejší a spoľahlivejší.

dvere.

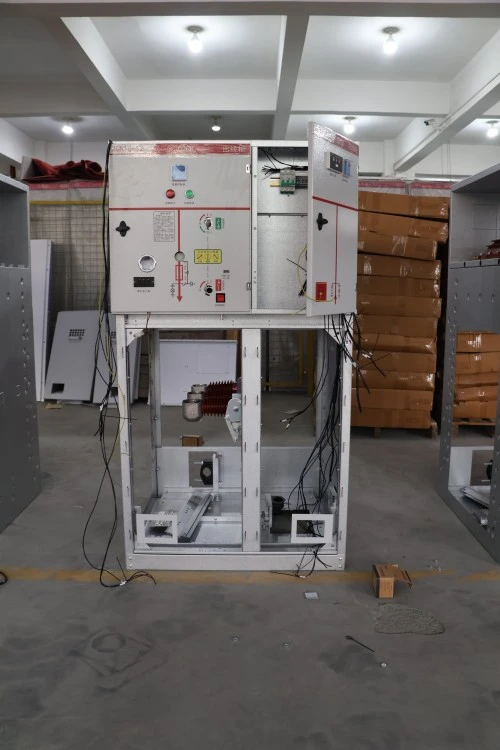

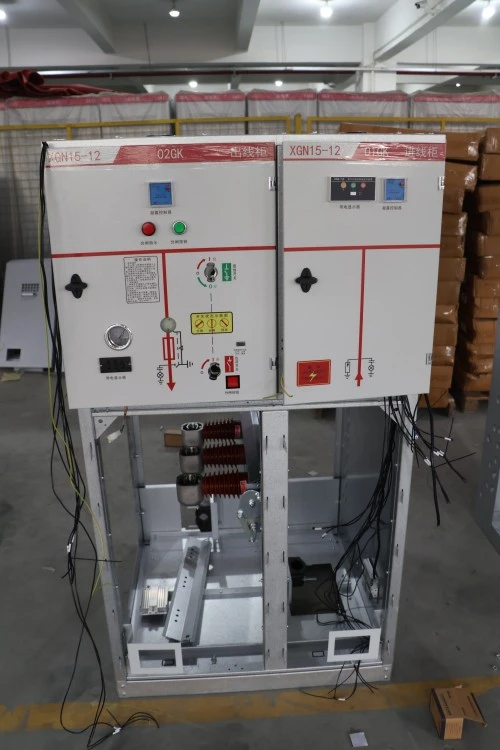

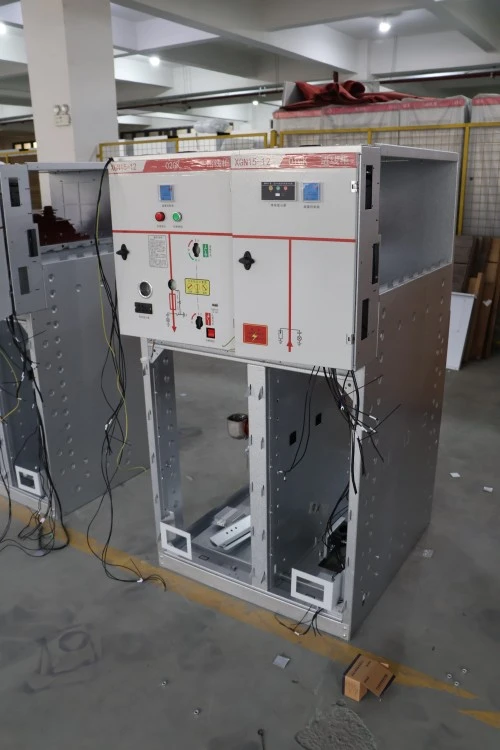

Podrobnosti o výrobe

1. Výroba krytu

Oceľový plech valcovaný za studena (hrúbka ≥ 2 mm) alebo nehrdzavejúca oceľ 304

Ohýbanie, zváranie a povrchová úprava vo vlastnej réžii

Elektrostatické práškové lakovanie (hrúbka ≥60μm, test soľným postrekom ≥240h)

2. Základné komponenty

Vákuový istič s pevnou montážou (značka: Lugao / voliteľné Siemens, ABB)

Trojpolohový odpojovací spínač s viditeľným zlomom

Medené prípojnice (pocínované alebo postriebrené)

Prúdové/napäťové transformátory (trieda presnosti 0,5 / 0,2S)

3. Vnútorné zapojenie

Čísla vodičov, svorkovnice a plastové potrubia jasne označené

Sekundárne vedenie testované pri 2 kV po dobu 1 minúty

Všetky drôty spomaľujú horenie a sú dimenzované na 105°C

4. Továrenské testovanie

Test odolnosti voči napätiu napájacej frekvencie

Meranie odporu hlavného obvodu

Skúška mechanickej prevádzky (≥200-krát)

Overenie funkcie blokovania

Meranie čiastočného výboja (≤10 pC)

Rozvádzač XGN vs KYN

Výber medzi XGN spínacím zariadením pevného typu aVýsuvný spínací prístroj KYN závisí od požiadaviek vášho projektu, stratégie údržby a rozpočtu. Rozvádzač XGN je navrhnutý pre aplikácie, ktoré uprednostňujú spoľahlivosť, jednoduchú obsluhu a nižšie investičné náklady, zatiaľ čo rozvádzače KYN sú vhodnejšie pre systémy vyžadujúce častú údržbu alebo vysokú prevádzkovú flexibilitu.

Certifikácia a zabezpečenie kvality

● Vyhovuje norme IEC 62271-200

● Certifikácia GB 3906

● Testovanie vnútorného oblúka (IAC A-FL) – voliteľné

● Systém riadenia továrne ISO 9001:2015

● Správy o typových skúškach z národnej testovacej stanice vysokonapäťových prístrojov (Xi’an / Peking)

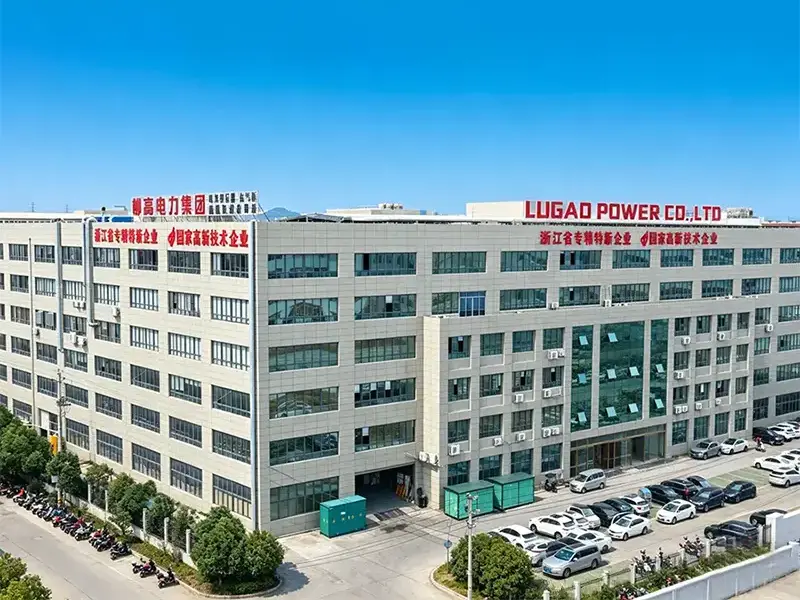

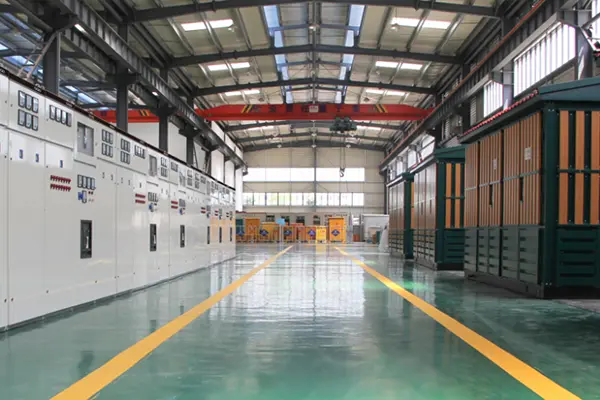

Náš rozvádzač XGN sa vyrába v modernom výrobnom zariadení vybavenom CNC laserovými rezacími strojmi, CNC ohýbacími centrami, robotickými zváracími systémami, linkami na spracovanie medených prípojníc a komplexnými vysokonapäťovými skúšobnými laboratóriami. Váš vysokonapäťový rozvádzač pevného typu XGN Box bude dodaný s kompletnou sadou testovacích správ, schém zapojenia a prevádzkových manuálov v angličtine a čínštine.

Výhody v porovnaní s konkurenciou – Prečo si vybrať Lugao?

Balenie a dodanie

Štandardné balenie

● Jednotlivé puzdrá z vysokopevnostnej preglejky s fóliou odolnou voči vlhkosti

● Vnútorné penové polstrovanie komponentov

● Všetky výstupné svorky sú zakryté izolačnými krytkami

● Sekcie prípojníc balené samostatne so štítkami

Prepravné známky

● Číslo objednávky, miesto určenia, hmotnosť, značky „Fragile“ a „No Stack“.

Možnosti doručenia

● FOB Ningbo / Šanghaj

● Dodacia lehota: 15–25 dní pre štandardnú konfiguráciu

Záväzok popredajného servisu

● Záručná doba – 12 mesiacov od dátumu odoslania (predĺžiteľná na 24 alebo 36 mesiacov na základe servisnej zmluvy)

● Technická podpora – Doživotná bezplatná konzultácia; vzdialené riešenie problémov do 2 hodín počas pracovných dní

● Servis v teréne – k dispozícii návod na inštaláciu; riešenie chýb na mieste podľa potreby (zadarmo počas záruky)

● Dodávka náhradných dielov – bežné diely na sklade; doručenie kuriérom nasledujúci deň pre urgentné objednávky
