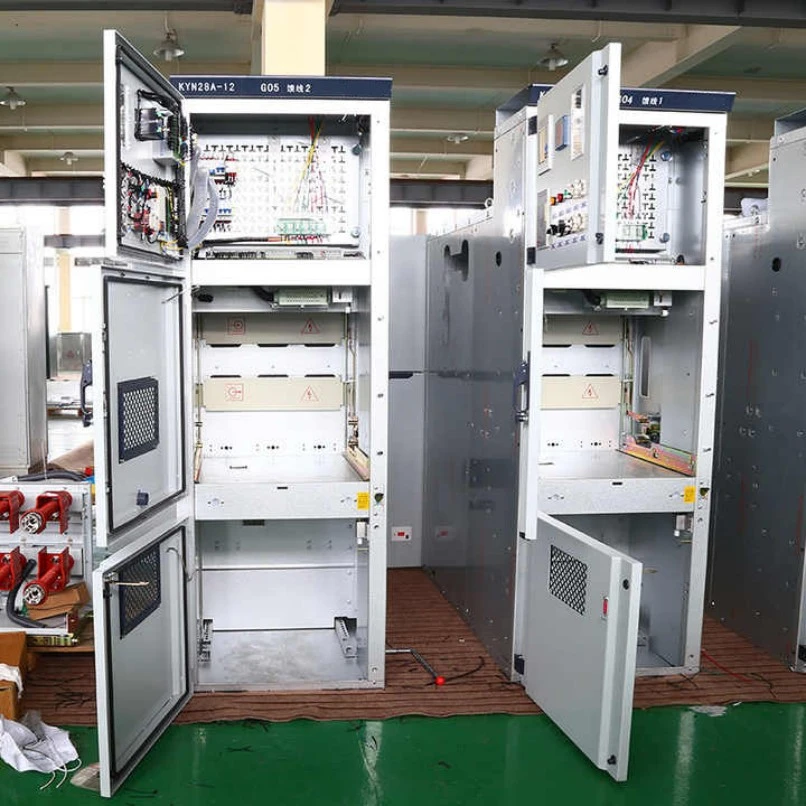

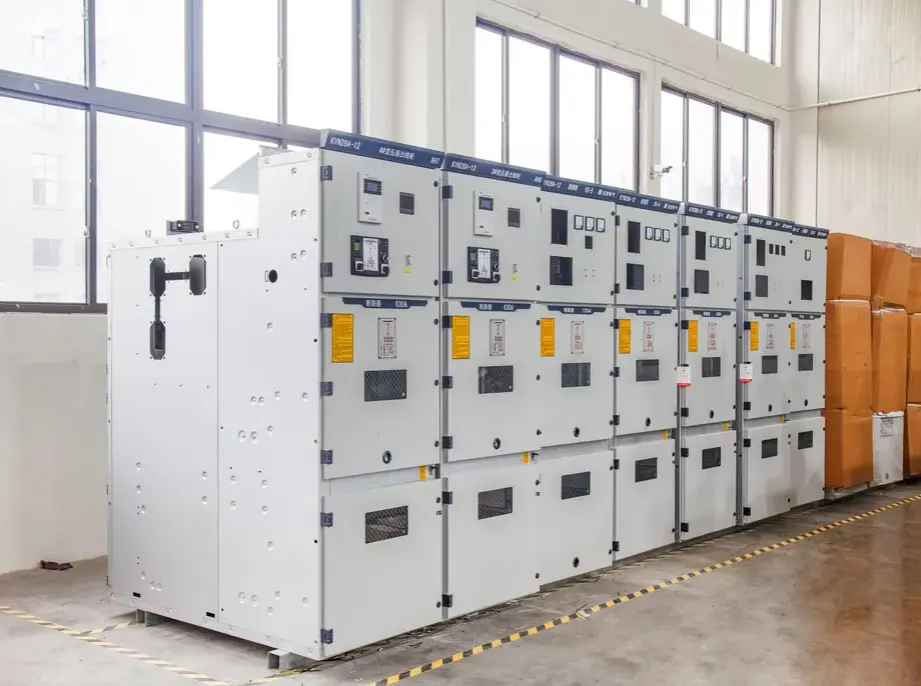

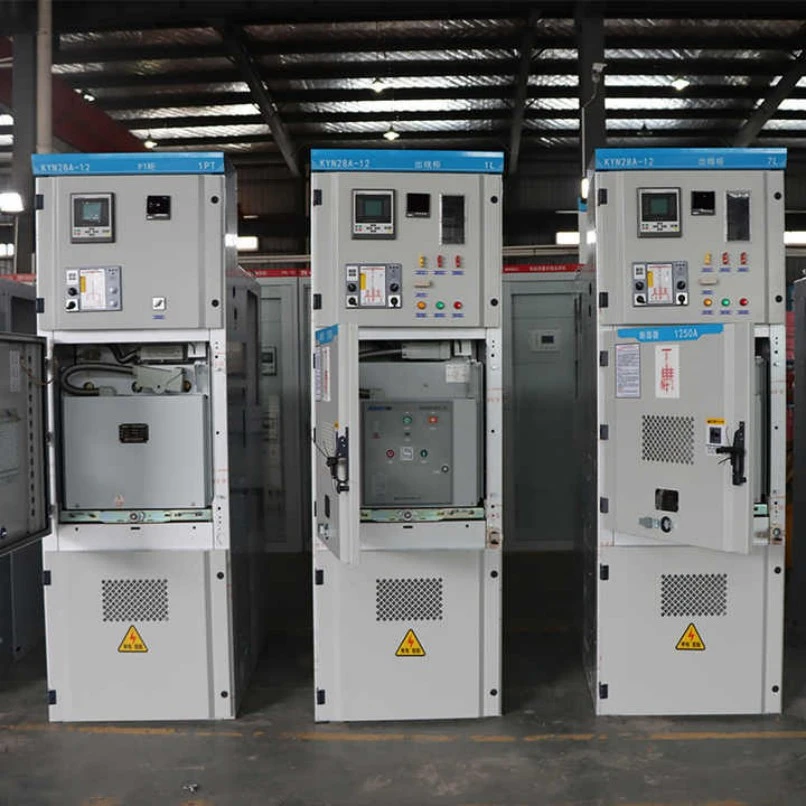

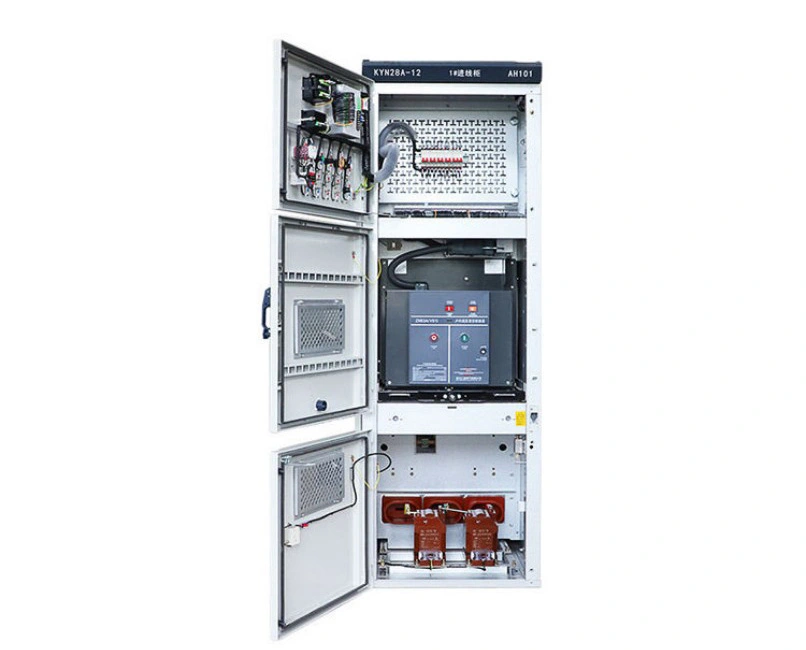

Pevný vysokonapäťový doskový panelový rozvádzač typu ručného vozíka

Pevný vysokonapäťový doskový panelový rozvádzač typu ručného vozíka je kovový kryt,vzduchom izolované vysokonapäťové rozvádzačezostava určená pre jednoprípojnicové a dvojprípojnicové systémy. Ale čo presne je tento produkt a čo môže urobiť pre vašu elektrickú infraštruktúru?

Čo to je:

Ide o hybridný dizajn, ktorý kombinuje pevné panelové puzdro s odnímateľným mechanizmom ručného vozíka pre primárne spínacie zariadenia (ako sú vákuové ističe, stýkače alebo frekvenčné meniče). Ručný vozík je možné fyzicky zrolovať dovnútra a von z panelu, zatiaľ čo prípojnice, káble a pomocné komponenty zostanú upevnené v kryte. Tento dizajn je štandardizovaný podľa IEC 62271-200 a GB3906 pre menovité napätie od 3 kV do 40,5 kV.

Čo dokáže:

● Riadenie toku energie: Bezpečne pripája alebo odpája vysokonapäťové záťaže, ako sú transformátory, motory a kondenzátorové batérie.

● Poskytnite ochranu proti poruchám: Integrované ochranné relé a ističe sa automaticky vypnú počas preťaženia, skratu alebo zemného spojenia.

● Umožnite bezpečnú údržbu: Ručný vozík je možné vytiahnuť do izolovanej uzemnenej polohy, čím sa vytvorí viditeľná vzduchová medzera, čo technikom umožní pracovať na ističi bez odpojenia celej prípojnice.

● Meranie a monitorovanie: Prúdové transformátory, napäťové transformátory a digitálne merače namontované na paneli poskytujú údaje o stave systému v reálnom čase.

● Bezpečné blokovanie: Mechanické a elektrické blokovania zabraňujú ľudským chybám, ako je zatvorenie ističa, keď je ručný vozík v strede, alebo prístup do oddelení pod napätím.

Stručne povedané, tento pevný vysokonapäťový doskový panelový rozvádzač typu ručného vozíka funguje ako strážca vašej vysokonapäťovej siete – bezpečný, flexibilný a odolný na viac ako 20 rokov prevádzky.

Parametre produktu (špecifikácia)

Nižšie je uvedená podrobná tabuľka technických špecifikácií pre naše pevné vysokonapäťové doskové rozvádzače typu ručného vozíka. Všetky hodnoty sa vzťahujú na typické 12kV modely; iné napätia dostupné na požiadanie.

Funkcia a aplikácia produktu (formát otázok a odpovedí)

Q1: Čo robí dizajn ručného vozíka lepším ako plne pevný rozvádzač?

Odpoveď: Dizajn ručného vozíka umožňuje, aby bolo primárne spínacie zariadenie (vákuový istič) fyzicky odstránené z panelu kvôli údržbe alebo výmene, zatiaľ čo prípojnice panela zostávajú pod napätím. To znižuje prestoje z hodín na minúty. Na rozdiel od toho, pevné rozvádzače často vyžadujú odpojenie celej sekcie, aby sa získal prístup k ističu. Náš pevný vysokonapäťový doskový panelový rozvádzač typu ručného vozíka vám ponúka to najlepšie z oboch svetov: pevné prípojnice pre robustnosť plus ističe ručného vozíka pre servisovateľnosť.

Q2: Ako zaisťuje bezpečnosť operátora počas regálovania?

Odpoveď: Náš rozvádzač obsahuje päť povinných blokovaní:

1. Istič nie je možné zatvoriť, pokiaľ nie je ručný vozík v „prevádzkovej“ (pripojenej) polohe.

2. Ručný vozík nie je možné presunúť z „odpojený“ na „pripojený“, pokiaľ nie je otvorený istič.

3. Uzemňovač je možné zapnúť iba vtedy, keď je ručný vozík v polohe „test/odpojený“.

4. Dvere káblového priestoru je možné otvoriť len vtedy, keď je uzemňovač zatvorený.

5. Ručný vozík nie je možné vložiť ani vybrať, keď je istič zatvorený. Tieto blokovania sú mechanické aj elektrické – svojou konštrukciou sú bezpečné pri poruche.

Otázka 3: Dá sa pevný vysokonapäťový doskový panelový rozvádzač typu ručného vozíka používať vonku?

Odpoveď: Štandardné puzdro je IP4X, vhodné pre vnútorné rozvodne. Pre vonkajšie aplikácie dodávame ďalšie kryty odolné voči poveternostným vplyvom alebo kiosky s krytím IP54. Mnoho zákazníkov inštaluje naše rozvádzače do kontajnerových rozvodní alebo malých prefabrikovaných budov v blízkosti veterných elektrární alebo solárnych elektrární.

Q4: Aké sú najbežnejšie aplikácie tohto rozvádzača?

Odpoveď: Tento pevný vysokonapäťový panelový panelový rozvádzač typu ručného vozíka sa široko používa v:

● Elektrické rozvodne (primárny a sekundárny rozvod).

● Priemyselné závody (oceliarne, cementárne, petrochemické závody) – pre riadenie motorov a ochranu transformátorov.

● Komerčné budovy (nemocnice, dátové centrá, letiská) – kde sa vyžaduje vysoká spoľahlivosť.

● Obnoviteľná energia (solárne farmy, veterné farmy) – ako panely na pripojenie k sieti.

● Ťažobné operácie – dostatočne robustné pre prašné a vlhké prostredie.

● Napájanie železničnej trakcie – v systémoch 27,5kV alebo 2×25kV.

Podrobnosti o výrobe

1. Materiál krytu a náter

● Materiál: 2 mm hrubý kvalitne pozinkovaný oceľový plech (dovoz z Baosteel), ohýbaný CNC ohýbacími strojmi. Dvojito prehnuté okraje zvyšujú tuhosť.

● Náter: Epoxy-polyesterový práškový náter (minimálna hrúbka 80μm) po pieskovaní na štandard SA 2.5. Farba RAL 7035 (svetlosivá). Test soľným postrekom > 500 hodín – žiadna korózia.

2. Mechanizmus ručného vozíka

● Materiál: Nylonové valčeky s vysokou pevnosťou + koľajničky z nehrdzavejúcej ocele.

● Prevádzka: Skrutkovací/vyskrutkovací mechanizmus vodiacej skrutky s dizajnom proti spätnému chodu. Každý ručný vozík je testovaný na 2000 kompletných cyklov regálov.

● Indikátory polohy: červený (pripojené), zelené (test), žlté (odpojené), viditeľné zo vzdialenosti 5 metrov.

3. Uzávery (automatické bezpečnostné zábrany)

● Keď je ručný vozík vytiahnutý, pružinové kovové uzávery automaticky zakryjú pevné primárne kontakty. Tým sa zabráni náhodnému kontaktu prstov so živými časťami. Naše okenice sú vyrobené z 3mm hliníkovej zliatiny s antikoróznou úpravou.

4. Prípojnicový systém

● Materiál: E-Cu meď s vysokou vodivosťou (čistota 99,9 %). Postriebrené na všetkých spojoch.

● Prierez: Vypočítaný na udržanie nárastu teploty pod 65 K pri menovitom prúde. Pre 3150A používame dvojité prípojnice na fázu.

● Izolácia: Teplom zmrštiteľné izolačné návleky (oranžová farba) na identifikáciu fáz a kontrolu čiastočného vybitia.

5. Uzemňovací spínač

● Typ: Rýchlovyrobiteľný, odolný proti zaťaženiu, s viditeľnými uzemňovacími nožmi.

● Obsluha: Manuálny pružinový mechanizmus. Môže sa uzavrieť na plný skratový prúd (50 kA raz).

● Blokovanie: Výhradné mechanické blokovanie s polohou ručného vozíka – nemôže zatvoriť uzemňovač, pokiaľ ručný vozík nie je v testovacej/odpojenej polohe.

6. Nízkonapäťová priehradka

● Nachádza sa vpredu hore (výška 300 mm), úplne oddelené od vysokonapäťových častí. Obsahuje ochranné relé (založené na mikroprocesore), ovládacie spínače, kontrolky a pomocné poistky.

● Zapojenie: Všetky sekundárne káble sú očíslované, zviazané v nehorľavých PVC kanáloch a ukončené na svorkovniciach s náhradnými kontaktmi (20 % rezervných vyhradených).

7. Kontrola čiastočného vypúšťania

● Všetky vysokonapäťové vodiče sú zaoblené, aby sa eliminovali ostré hrany.

● Každý panel prejde testom čiastočného vybitia (≤10 pC pri 1,1×Ur/√3).

8. Presnosť montáže v továrni

● Každý pevný vysokonapäťový doskový panelový rozvádzač typu ručného vozíka je namontovaný na laserom vyrovnanom prípravku. Nesúosenie medzi ručným vozíkom a pevným kontaktom je < 0,5 mm.

● Výsledok: Hladké regály bez brúsenia alebo sily – žiadne zaseknuté ručné vozíky ani po rokoch používania.

Prečo si vybrať Lugao pre vysokonapäťový rozvádzač typu ručného vozíka?

· Projektové inžinierstvo: Usporiadanie skrine, menovitý výkon prípojníc, schéma ochranného relé, konfigurácia CT/VT a káblový vstup môžu byť navrhnuté podľa jednolinkovej schémy.

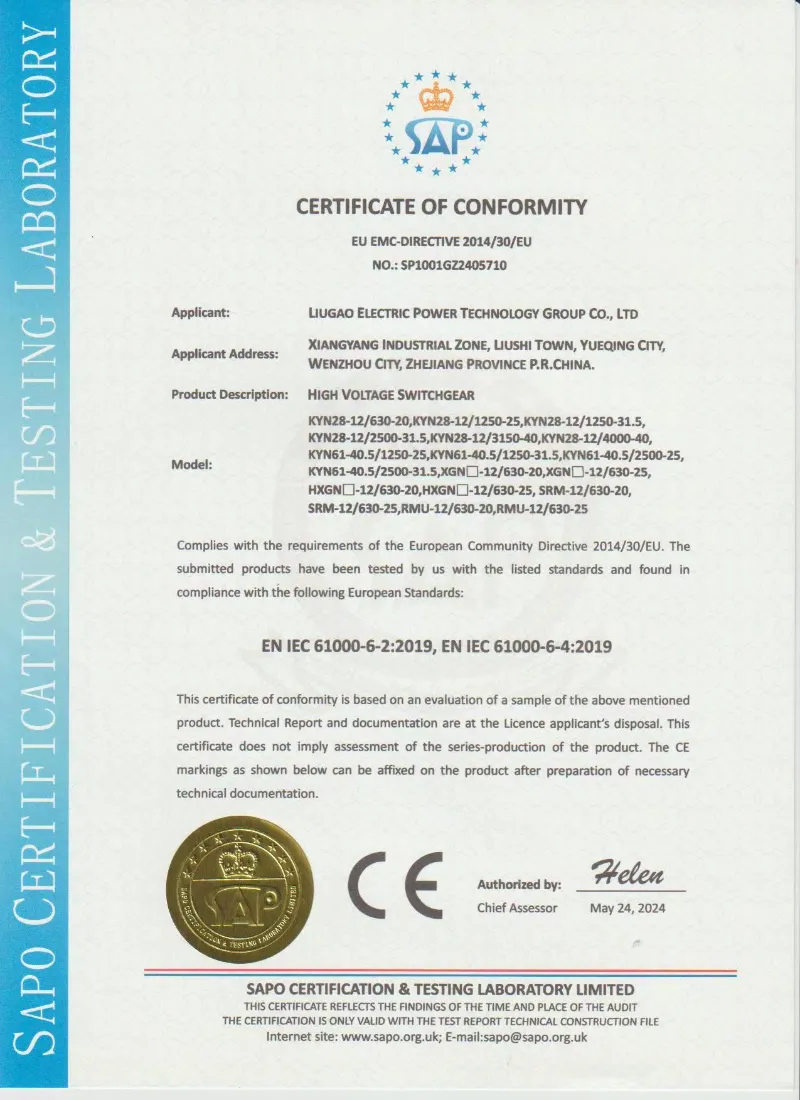

· Výroba založená na normách: Rozvádzače môžu byť vyrobené podľa IEC 62271-200, GB/T 3906, DL/T 404 a projektových technických špecifikácií.

· Flexibilný výber komponentov: Lugao VCB, ABB, Siemens, Schneider alebo iné špecifikované značky komponentov je možné nakonfigurovať podľa požiadaviek projektu.

· Rutinná kontrola pred odoslaním: Mechanickú prevádzku, funkciu blokovania, elektroinštalácie, izolácie a skúšky odolnosti voči výkonovej frekvencii je možné vykonať pred dodaním podľa technickej dohody.

· Technická podpora dokumentov: Ako referenciu k projektu je možné poskytnúť výkresy všeobecného usporiadania, schémy s jedným vedením, schémy sekundárneho zapojenia, prevádzkové pokyny a správy o rutinných skúškach.
