Stredový typ KYN Päťstupňový blokovaný vysokonapäťový spínací prístroj

Blokovací vysokonapäťový rozvádzač s piatimi zábranami typu KYN Center je plne zmontovaný, kovovo uzavretý rozvádzač výsuvného typu, ktorý sa primárne používa v trojfázových AC napájacích systémoch 3,6 kV až 12 kV. Je navrhnutý pre konfigurácie s jednou prípojnicou alebo dvojitou prípojnicou s aplikáciami odbočiek.

Čo je to za vybavenie?

Toto zariadenie je vysokonapäťová rozvodná skriňa, v ktorej sú umiestnené ističe, odpojovače, uzemňovacie spínače, prúdové transformátory, napäťové transformátory a ochranné relé. Jeho definujúcou vlastnosťou je mechanizmus „uzamykania s piatimi prevenciami“, ktorý fyzicky zabraňuje:

1. Zatvorenie so zatvoreným uzemňovacím spínačom

2. Otvorenie predného krytu so zatvoreným ističom

3. Vloženie alebo vybratie ističa, keď je spínač zatvorený

4. Obsluha uzemňovacieho spínača pod napätím

5. Zapnutie ističa bez ovládacieho napájania

čo to robí?

Bezpečne prijíma elektrickú energiu z transformátora alebo prívodného vedenia a distribuuje ju do výstupných napájačov, ako sú motory, transformátory, kondenzátorové banky alebo sekundárne rozvodne. VN rozvádzače typu KYN Center s piatimi zábranami sú chrbtovou kosťou priemyselných a inžinierskych sietí stredného napätia.

Rozdelenie kódu modelu:

● KYN – K: Kovové Y: Výsuvný typ N: Interiér

● Typ stredu – Modulárna konfigurácia stredového ističa

● Päťstupňové blokovanie – mechanická a elektrická ochrana proti chybám

● Vysokonapäťové rozvádzače – dimenzované do 12 kV

Parameter produktu (špecifikácia)

Vlastnosti a aplikácia produktu

1. Vysoká bezpečnosť – päťstupňové blokovanie

Blokovanie vysokého napätia typu KYN Center s piatimi poistkami obsahuje povinné mechanické blokovanie medzi ističom, izolačnými kontaktmi, uzemňovacím spínačom a prednými panelmi. Tým sa eliminuje riziko chyby operátora – príčina č. 1 výskytu oblúkových výbojov.

2. Kompaktná modulárna konštrukcia

Výsuvný lámací vozík sa hladko posúva po koľajniciach s tromi rôznymi polohami: prevádzková, skúšobná/izolovaná a vytiahnutá. To umožňuje údržbu bez vypínania celej prípojnice – kritická výhoda pre dátové centrá a nemocnice.

3. Inteligentné monitorovanie a kontrola

Voliteľné inteligentné IED (relé) poskytujú:

● Monitorovanie prúdu, napätia a výkonu v reálnom čase

● Nadprúd, zemná porucha a smerová ochrana

● Komunikácia RS485/Modbus alebo IEC 61850

● Diaľkové otváranie/zatváranie cez SCADA

● Štandardné snímače teploty a vlhkosti v priestore ističa zabraňujú kondenzácii.

4. Vysoká mechanická spoľahlivosť

● Životnosť mechanizmu ističa: 30 000 operácií (bezúdržbové)

● Pomocné kontakty: Zliatina striebra a niklu pre viac ako 10 000 elektrických operácií

● Primárne odpájacie kontakty: Postriebrená meď s tlakom pružiny

Oblasti použitia

Podrobnosti o výrobe

1. Výroba krytu

● 2,0 mm oceľ valcovaná za studena (pozinkovaná) alebo 1,5 mm nehrdzavejúca oceľ

● Laserom rezané a CNC-ohýbané pre presnosť

● Zváraný rám s práškovým nástrekom odolným voči korózii (norma RAL 7035)

2. Blokovací mechanizmus s piatimi zábranami

● Oceľové vačkové dosky a blokovacie tyče (žiadne plastové diely)

● Testované na 10 000 blokovacích cyklov bez poruchy

● Zahŕňa blokovanie kľúčov pre prichádzajúce/odchádzajúce a spojovacie panely

3. Vozík ističa

● Výsuvný podvozok s trojpolohovou aretáciou

● Samonastavovací primár sa odpojí

● Sekundárna zástrčka s 16–32 ovládacími obvodmi

4. Prípojnicový systém

● E-Cu meď s vysokou vodivosťou (trieda ETP)

● Postriebrené spoje s podložkami Belleville

● Tepelne zmršťovacia izolácia pre fázovú izoláciu

5. Priestor na káble

● Veľkorysý priestor pre káble až 4 × 240 mm² na fázu

● Odnímateľný držiak kábla

● Zabezpečenie CT s nulovou sekvenciou

6. Testovanie v továrni

● Test 100% dielektrickej odolnosti

● Skúška mechanickej prevádzky (minimálne 50 cyklov)

● Meranie čiastočného vybitia (≤5 pC pri 1,2× menovitém napätí)

● Meranie odporu kontaktu (mikroohmmeter)

7. Certifikácia a zabezpečenie kvality

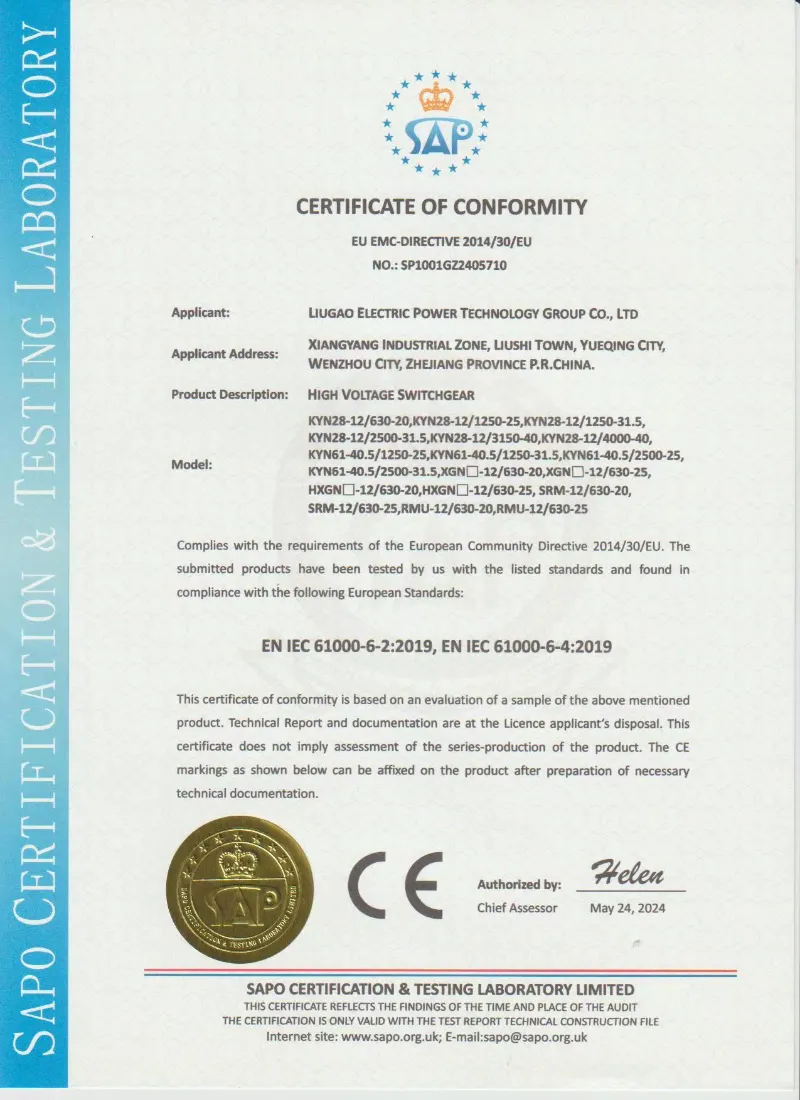

● Typovo testované v súlade s GB/T 3906, IEC 62271-200 a DL/T 404

● Testovaný vnútorný oblúk (IAC AFLR 40kA/1s)

● Výroba s certifikáciou ISO 9001:2015

● Správa o rutinnom teste je súčasťou každého panelu

Prečo si vybrať Lugao Power Co., Ltd. pred konkurenciou?

Bežné otázky zákazníkov

Q1: Môže byť tento vysokonapäťový rozvádzač typu KYN Center s piatimi ochrannými poistkami použitý pre 24kV systémy?

Odpoveď: Nie, štandardný KYN je dimenzovaný do 12 kV. Pre 24kV ponúkame variant KYN28-24 so zvýšenou vôľou izolácie. Pri vyžiadaní cenovej ponuky uveďte napätie vášho systému.

Otázka 2: Poskytujete vákuový istič ako súčasť kovového rozvádzača KYN?

Odpoveď: Áno, každý panel sa dodáva kompletne zmontovaný s vákuovým ističom testovaným vo výrobe (typ VS1). V prípade záujmu ponúkame aj kompatibilné alternatívy ako ABB VD4, Siemens 3AH alebo Schneider HVX.

Otázka 5: Môžete dodať kompletnú zostavu rozvádzačov vrátane vstupných, meracích, napájacích a kondenzátorových panelov ako kovové rozvádzače KYN?

A: Absolútne. Navrhujeme a vyrábame kompletné zostavy so všetkými požadovanými pomocnými oddielmi, prípojnicovými spojmi a medzipanelovými blokovaniami. Stačí poslať svoj jednoriadkový diagram.

Q6: Akú dokumentáciu poskytujete?

Odpoveď: Ku každému rozvádzaču KYN poskytujeme: výkres celkového usporiadania, schému zapojenia, kusovník, správu o skúške, návod na použitie a blokovaciu maticu – všetko v angličtine (alebo miestnom jazyku).

Otázka 7: Je blokovacie pole s piatimi prevenciami nastaviteľné?

A: Nie – a je to zámerné. Blokovanie je z výroby nastavené a zapečatené, aby sa zabránilo neoprávnenej manipulácii. Poskytujeme však jasné mechanické výkresy, aby váš tím pochopil logiku. Ak potrebujete zmeny, kontaktujte naše inžinierske oddelenie.

Výrobná kapacita

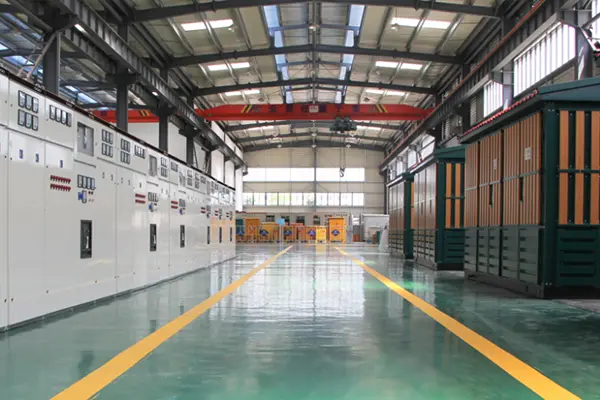

Lugao Power Co., Ltd.vyrába zámkové vysokonapäťové rozvádzače KYN Center Type Five-Prevention v modernom výrobnom závode vybavenom pokročilou výrobou, montážou a vysokonapäťovým testovacím zariadením. Každýpanel rozvádzačasa vyrába podľa prísneho systému manažérstva kvality ISO 9001, ktorý zabezpečuje stálu kvalitu, spoľahlivý výkon a úplný súlad s medzinárodnými normami.

Výrobná sila
