Čo odhaľujú kontroly po teste o robustnosti transformátorovej rozvodne krabicového typu?

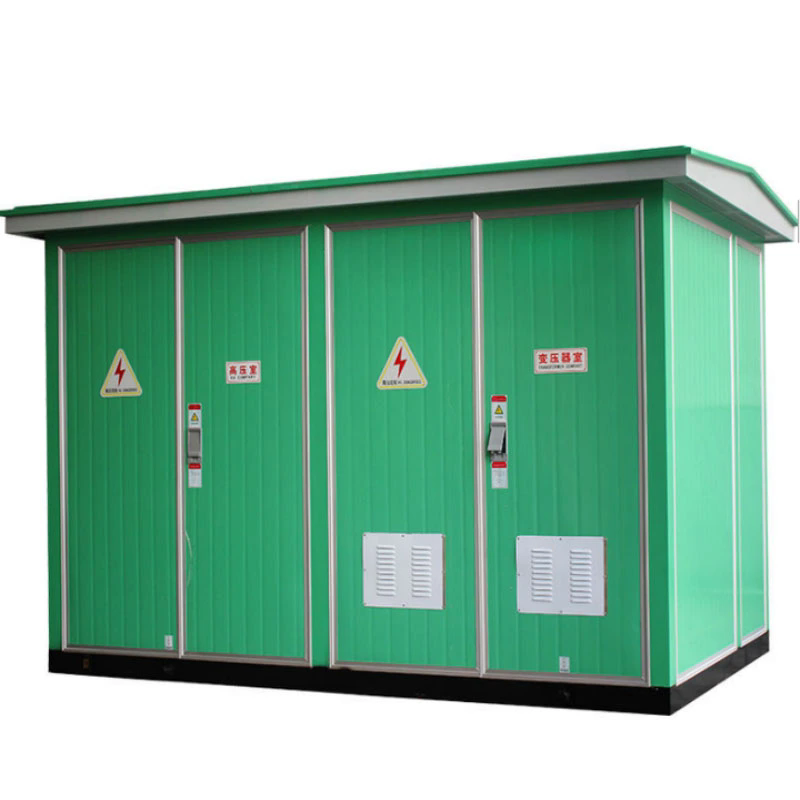

Transformátorová stanica skriňového typu je kompaktná, vopred zmontovaná jednotka rozvodu energie, v ktorej je umiestnený transformátor, rozvádzač a ochranné zariadenia v kryte odolnom voči poveternostným vplyvom. Je určený na inštaláciu v prostredí s obmedzeným priestorom: mestské ulice, priemyselné parky, miesta na výrobu obnoviteľnej energie a vzdialené miesta. Na rozdiel od tradičnej rozvodne, ktorá je postavená na mieste a testovaná na mieste, je rozvodňa skriňového typu zmontovaná vo výrobe a testovaná vo výrobe pred odoslaním. Testy, ktoré sa vykonávajú v továrni – dielektrické testy, tepelné cyklické testy, testy mechanickej odolnosti – sú navrhnuté tak, aby simulovali desaťročia prevádzky v priebehu niekoľkých týždňov. Čo však tieto testy v skutočnosti odhaľujú o robustnosti jednotky? Odpoveď nespočíva len v tom, či jednotka prejde testami, ale aj v tom, čo o jej stave prezradia kontroly po testoch po dokončení testov.

Kontrola po teste je poslednou a najviac odhaľujúcou fázou procesu zabezpečenia kvality pre transformátorovú rozvodňu skriňového typu. Po tom, čo bola jednotka vystavená najextrémnejším podmienkam, s ktorými sa pravdepodobne stretne v prevádzke, je rozobratá a podrobne skontrolovaná. Kontrola hľadá známky napätia, deformácie, opotrebovania alebo degradácie, ktoré nemuseli spôsobiť poruchu počas testu, ale mohli by viesť k poruche v teréne. Práve táto kontrola po teste oddeľuje skutočne robustnú rozvodňu od tej, ktorá spĺňa len minimálne požiadavky. Tento článok preskúma, čo odhalia kontroly po testoch o robustnosti aKrabicová transformátorová rozvodňa, ktorá zahŕňa typy vykonaných testov, kontrolné kritériá a zistenia, ktoré naznačujú vysokú úroveň odolnosti. Poskytneme tiež podrobné špecifikácie a testovacie údaje pre naše produkty krabicových transformátorových rozvodní z našej továrne na adreseSpoločnosť Lugao Power Co., Ltd.

Obsah

• 1. Aké typy testov sa vykonávajú na transformátorovej rozvodni skriňového typu?
• 2. Čo odhalí kontrola po teste dielektrického systému?
• 3. Čo odhalí kontrola tepelného systému po teste?
• 4. Čo odhalí kontrola mechanického systému po teste?
• 5. Čo odhalí kontrola krytu po teste?
• 6. Aké sú kľúčové špecifikácie a testovacie údaje?
• 7. Často kladené otázky (FAQ)
• 8. Záver

1. Aké typy testov sa vykonávajú na transformátorovej rozvodni skriňového typu?

Testovací program pre skriňovú transformátorovú rozvodňu je navrhnutý tak, aby overil, či jednotka vydrží elektrické, tepelné a mechanické namáhanie, ktorému bude čeliť počas svojej životnosti. Testy sa vykonávajú v súlade s medzinárodnými normami, vrátane IEC 62271, IEC 60076 a IEEE C57.12.00. Testy spadajú do troch hlavných kategórií: dielektrické testy, tepelné testy a mechanické testy. Každá kategória je navrhnutá tak, aby zdôraznila iný aspekt návrhu a konštrukcie rozvodne. Dielektrické testy overujú schopnosť izolačného systému odolávať vysokému napätiu. Tepelné testy overujú schopnosť chladiaceho systému riadiť teplo generované transformátorom a rozvádzačom. Mechanické skúšky overujú štrukturálnu integritu krytu a prevádzkovú spoľahlivosť spínacích zariadení.

Testovacia sekvencia zvyčajne začína dielektrickými testami, po ktorých nasledujú tepelné testy a končí sa mechanickými testami. Po každom teste sa jednotka skontroluje, či nevykazuje známky poškodenia alebo degradácie. Kontrola po teste je rovnako dôležitá ako test samotný, pretože poskytuje údaje potrebné na posúdenie robustnosti konštrukcie. V tabuľke nižšie sú zhrnuté kľúčové testy vykonané na transformátorovej rozvodni skriňového typu a aspekty odolnosti, ktoré hodnotia.

V spoločnosti Lugao Power Co., Ltd naša továreň vykonáva všetky tieto testy na každej transformátorovej rozvodni krabicového typu pred jej odoslaním. Kontrolu po teste vykonáva náš tím zabezpečenia kvality a výsledky sú zdokumentované v komplexnej správe o teste. Táto správa sa poskytuje zákazníkovi ako dôkaz o robustnosti a spoľahlivosti rozvodne.

2. Čo odhalí kontrola po teste dielektrického systému?

Dielektrický systém je srdcom transformátorovej rozvodne krabicového typu. Zahŕňa vinutia transformátora, izoláciu rozvádzača, priechodky a káblové koncovky. Dielektrické testy sú navrhnuté tak, aby zaťažili izoláciu na jej limity a odhalili všetky slabé miesta, ktoré by mohli viesť k poruche prevádzky. Kontrola po teste dielektrického systému sa zameriava na tri hlavné oblasti: vinutia transformátora, izolácia rozvádzača a priechodky. Inšpekcia hľadá známky poškodenia izolácie, ako sú stopy, praskliny alebo zmena farby. Hľadá tiež známky čiastočného vybitia, čo môže naznačovať prítomnosť dutín alebo nečistôt v izolácii.

Kontrola po teste vinutia transformátora zvyčajne zahŕňa vizuálnu kontrolu vinutí a izolačných bariér, ako aj meranie izolačného odporu a rozptylového faktora. Významná zmena týchto parametrov po dielektrickom teste by naznačovala, že izolácia bola degradovaná. Kontrola izolácie rozvádzača sa zameriava na prípojnice, izolátory a kontaktné plochy. Kontrola puzdier sa zameriava na porcelánové alebo polymérové ​​puzdro a tesniaci systém. Nižšie uvedená tabuľka sumarizuje kľúčové kontrolné kritériá pre dielektrický systém.

V našej továrni vykonávajú potestovú kontrolu dielektrického systému skúsení inžinieri pomocou moderných diagnostických zariadení. Výsledky sa porovnajú s meraniami pred testom, aby sa identifikovali akékoľvek zmeny. Rozvodňa, ktorá po dielektrických testoch nevykazuje žiadne významné zmeny, sa považuje za rozvodňu s odolným dielektrickým systémom. Naše skriňové transformátorové rozvodne sú navrhnuté tak, aby obstáli v týchto testoch s rezervou a zabezpečili spoľahlivú prevádzku v najnáročnejších elektrických prostrediach.

3. Čo odhalí kontrola tepelného systému po teste?

Tepelný systém transformátorovej rozvodne skriňového typu zahŕňa chladiaci systém transformátora, ventilačný systém krytu a tepelné riadenie rozvádzača. Tepelné testy sú navrhnuté tak, aby overili, či chladiaci systém dokáže odvádzať teplo generované transformátorom a rozvádzačom pri najnáročnejších podmienkach zaťaženia. Kontrola tepelného systému po teste sa zameriava na stav chladiacich komponentov, rozloženie teploty cez transformátor a stav izolácie po vystavení vysokým teplotám. Kontrola hľadá známky prehriatia, ako je zmena farby, deformácia alebo degradácia izolačných materiálov.

Následná kontrola chladiaceho systému transformátora zahŕňa vizuálnu kontrolu chladičov, chladiacich ventilátorov a olejových čerpadiel. Kontrola hľadá netesnosti, koróziu alebo poškodenie chladiacich rebier. Rozloženie teploty cez transformátor sa meria pomocou tepelného zobrazovania na identifikáciu akýchkoľvek horúcich miest, ktoré by mohli naznačovať problém s chladiacim systémom. Stav izolácie sa hodnotí meraním stupňa polymerizácie (DP) papierovej izolácie, ktorý udáva rozsah tepelného starnutia. Nižšie uvedená tabuľka sumarizuje kľúčové kontrolné kritériá pre tepelný systém.

V Lugao Power Co., Ltd sú naše krabicové transformátorové rozvodne navrhnuté s nadrozmernými chladiacimi systémami, ktoré poskytujú tepelnú rezervu. Následná kontrola našich rozvodní neustále ukazuje rovnomerné rozloženie teploty a minimálne starnutie izolácie, čo potvrdzuje robustnosť nášho tepelného dizajnu. Naša továreň používa iba vysokokvalitné izolačné materiály a chladiace komponenty, aby sme zabezpečili, že naše rozvodne vydržia aj tie najnáročnejšie tepelné podmienky.

4. Čo odhalí kontrola mechanického systému po teste?

Mechanický systém skriňovej transformačnej stanice zahŕňa štruktúru krytu, ovládacie mechanizmy rozvádzača a montážne a podporné systémy. Mechanické skúšky sú navrhnuté tak, aby overili, či rozvodňa vydrží mechanické namáhanie pri preprave, inštalácii a prevádzke. Kontrola mechanického systému po skúške sa zameriava na stav krytu, prevádzku rozvádzača a integritu montážnych a podporných systémov. Kontrola hľadá známky deformácie, prasknutia alebo uvoľnenia komponentov.

Následná kontrola krytu zahŕňa vizuálnu kontrolu stien, strechy a dverí, ako aj kontrolu tesniaceho systému. Kontrola hľadá preliačiny, koróziu alebo poškodenie laku alebo povlaku. Prevádzka rozvádzača sa testuje opakovaným ovládaním každého spínača a meraním prevádzkového krútiaceho momentu a prechodového odporu. Kontrola montážnych a nosných systémov zahŕňa kontrolu skrutiek, konzol a základov. Nižšie uvedená tabuľka sumarizuje kľúčové kontrolné kritériá pre mechanický systém.

V našej továrni vykonávajú kontrolu mechanického systému po teste skúsení technici pomocou kalibrovaných prístrojov. Výsledky sa porovnajú s meraniami pred testom, aby sa identifikovali akékoľvek zmeny. Rozvodňa, ktorá po mechanických skúškach nevykazuje žiadne významné zmeny, sa považuje za rozvodňu s odolným mechanickým systémom. Naše transformátorové rozvodne krabicového typu sú navrhnuté tak, aby obstáli v týchto testoch s rezervou a zabezpečili spoľahlivú prevádzku v najnáročnejších mechanických prostrediach.

5. Čo odhalí kontrola krytu po teste?

Kryt transformátorovej rozvodne skriňového typu je prvou líniou obrany proti životnému prostrediu. Musí chrániť vnútorné komponenty pred dažďom, snehom, prachom a korozívnym prostredím. Musí tiež poskytovať fyzickú bezpečnosť a odolávať mechanickému namáhaniu pri preprave a inštalácii. Následná kontrola krytu sa zameriava na stav náteru alebo náteru, celistvosť tesniaceho systému a fungovanie dverí a ventilačných systémov. Kontrola hľadá známky korózie, prieniku vody alebo poškodenia konštrukcie krytu.

Potestová kontrola krytu zahŕňa vizuálnu kontrolu vonkajších a vnútorných povrchov, kontrolu tesnenia dverí a test ventilačného systému. Kontrola hľadá hrdzu, pľuzgiere alebo odlupovanie farby. Hľadá tiež známky vniknutia vody, ako sú vodné škvrny alebo vlhkosť vo vnútri krytu. Tesnenia dverí sú kontrolované na flexibilitu a kompresiu. Ventilačný systém sa kontroluje na správne prúdenie vzduchu a stav filtrov. Nižšie uvedená tabuľka sumarizuje kľúčové kontrolné kritériá pre kryt.

V Lugao Power Co., Ltd sú naše transformátorové rozvodne skriňového typu navrhnuté s vysokokvalitným systémom krytu, ktorý je testovaný tak, aby odolal najnáročnejším podmienkam prostredia. Následná kontrola našich rozvodní nepreukázala žiadne známky korózie alebo prieniku vody, čo potvrdzuje robustnosť konštrukcie nášho krytu. Naša továreň používa iba vysokokvalitné materiály a nátery, aby sme zabezpečili, že naše rozvodne vydržia aj tie najnáročnejšie podmienky prostredia.

6. Aké sú kľúčové špecifikácie a testovacie údaje?

Nasledujúca tabuľka poskytuje kľúčové špecifikácie a testovacie údaje pre naše produkty krabicových transformátorových rozvodní. Tieto špecifikácie sú založené na výsledkoch kontroly po teste z našej továrne a predstavujú typický výkon našich rozvodní.

V našej továrni je každá krabicová transformátorová rozvodňa pred odoslaním testovaná a kontrolovaná. Správa o skúške obsahuje výsledky všetkých kontrol pred a po skúške a poskytuje zákazníkovi kompletný záznam o výkone a robustnosti rozvodne. Náš záväzok ku kvalite a testovaniu zaisťuje, že naši zákazníci dostanú produkt, ktorý bude spoľahlivo fungovať po celé desaťročia.

7. Často kladené otázky (FAQ)

Otázka 1: Aký je najdôležitejší test pre transformátorovú rozvodňu krabicového typu?

Odpoveď: Všetky testy sú dôležité, ale dielektrické testy sa často považujú za najkritickejšie, pretože overujú integritu izolačného systému, ktorý je najčastejšou príčinou zlyhania transformátorov. Potestová kontrola dielektrického systému poskytuje najpriamejší dôkaz o robustnosti rozvodne. V Lugao Power Co., Ltd vykonávame všetky dielektrické testy v súlade s IEC 60076 a poskytujeme podrobné správy o testoch.

Otázka 2: Ako sa kontroly po teste líšia od bežných testov?

Odpoveď: Na každej jednotke sa vykonávajú rutinné testy, aby sa overilo, či spĺňa základné požiadavky normy. Kontroly po skúške sa vykonávajú po tom, čo bola jednotka vystavená najextrémnejším podmienkam, s ktorými sa pravdepodobne stretne v prevádzke. Kontroly po teste hľadajú známky napätia, deformácie alebo degradácie, ktoré nemuseli spôsobiť poruchu počas testu, ale mohli by viesť k poruche v teréne. Kontroly po testoch poskytujú komplexnejšie posúdenie odolnosti.

Otázka 3: Aký je typický dodací čas pre transformátorovú rozvodňu krabicového typu?

Odpoveď: Dodacia lehota závisí od veľkosti a zložitosti rozvodne. Pre štandardné jednotky je dodacia lehota zvyčajne 6-8 týždňov. Pre vlastné jednotky so špeciálnymi požiadavkami môže byť dodacia lehota dlhšia. V Lugao Power Co., Ltd poskytujeme našim zákazníkom realistický časový plán a informujeme ich o pokroku počas celého výrobného a testovacieho procesu.

Otázka 4: Môže byť skriňová transformátorová rozvodňa použitá v extrémnych prostrediach?

Odpoveď: Áno, skriňové transformátorové rozvodne sú navrhnuté na použitie v širokom rozsahu prostredí vrátane extrémnych teplôt, vysokej vlhkosti a korozívnych atmosfér. Kryt môže byť špecifikovaný s dodatočnou ochranou, ako je napríklad vyššie IP hodnotenie, antikorózny náter alebo chladiaci systém pre vysokoteplotné prostredia. V našej továrni môžeme prispôsobiť rozvodňu tak, aby spĺňala špecifické environmentálne požiadavky vášho projektu.

Otázka 5: Aká je očakávaná životnosť skriňovej transformátorovej stanice?

Odpoveď: Predpokladaná životnosť skriňovej transformátorovej stanice je 25-30 rokov v závislosti od prevádzkových podmienok a kvality údržby. Výsledky kontrol po teste naznačujú, že naše rozvodne sú navrhnuté tak, aby počas tohto obdobia poskytovali spoľahlivé služby. Správnou údržbou, vrátane pravidelných kontrol a testovania, je možné predĺžiť životnosť.

8. Záver

Kontroly po testoch odhaľujú veľa o robustnosti transformátorovej rozvodne krabicového typu. Ukazujú, či izolačný systém odolá namáhaniu spôsobenému poruchou bez toho, aby sa znehodnotil. Ukazujú, či chladiaci systém dokáže riadiť teplo generované transformátorom a rozvádzačom. Ukazujú, či mechanický systém odolá namáhaniu pri preprave, inštalácii a prevádzke. Ukazujú, či kryt dokáže chrániť vnútorné komponenty pred prostredím. V Lugao Power Co., Ltd naša továreň vykonáva komplexné kontroly po testoch na každej transformátorovej rozvodni krabicového typu, ktorú vyrábame. Výsledky týchto kontrol potvrdzujú robustnosť našej konštrukcie a poskytujú našim zákazníkom istotu, že ich rozvodňa bude spoľahlivo fungovať desiatky rokov. Používame vysokokvalitné materiály, presné výrobné procesy a prísne testovanie, aby sme zaistili, že každá nami vyrobená rozvodňa spĺňa najvyššie štandardy kvality a spoľahlivosti.

Či už navrhujete nový distribučný systém alebo modernizujete existujúci, pozývame vás, aby ste kontaktovali náš technický tím a prediskutovali vaše požiadavky. Môžeme poskytnúť podrobné špecifikácie produktu, testovacie údaje a aplikačnú podporu. Náš záväzok ku kvalite a spokojnosti zákazníkov z nás urobil dôveryhodného partnera pre energetické projekty po celom svete.

Kontaktujte Lugao Power Co., Ltdaby ste prediskutovali svoje požiadavky na transformátorovú rozvodňu krabicového typu a zistili, ako môžu naše rozvodne splniť požiadavky vášho energetického systému.
