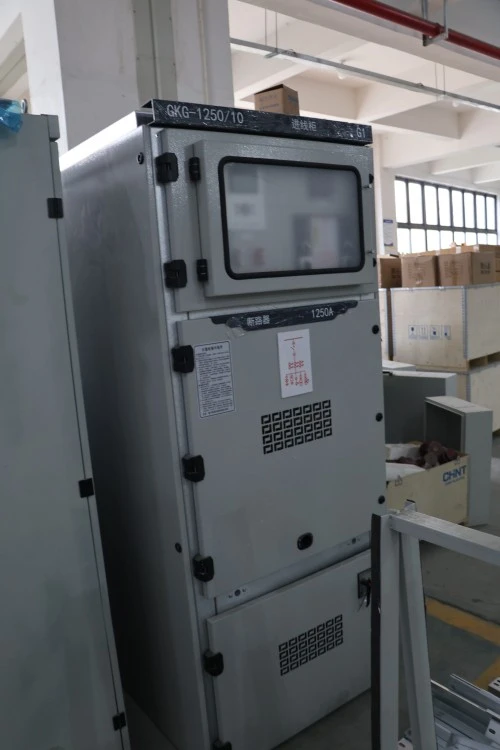

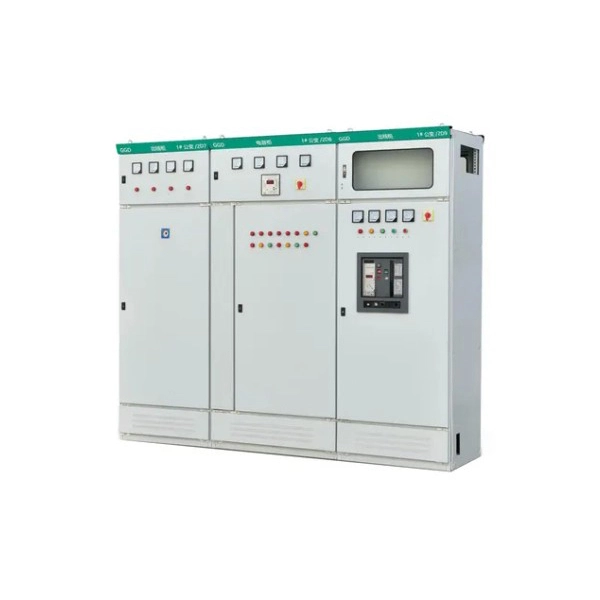

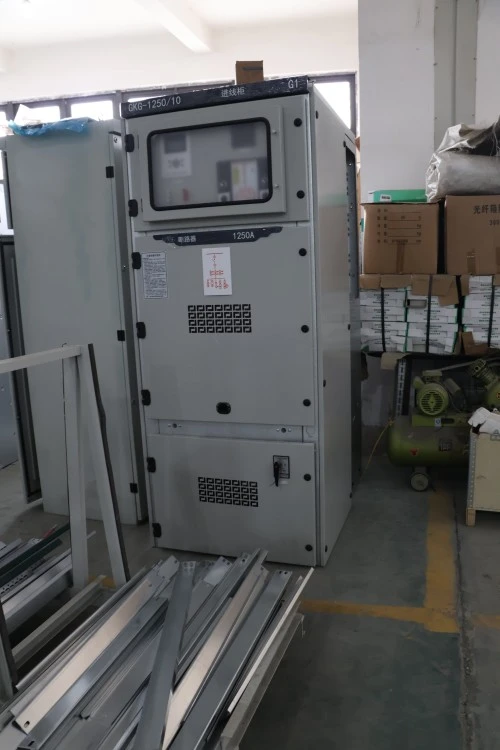

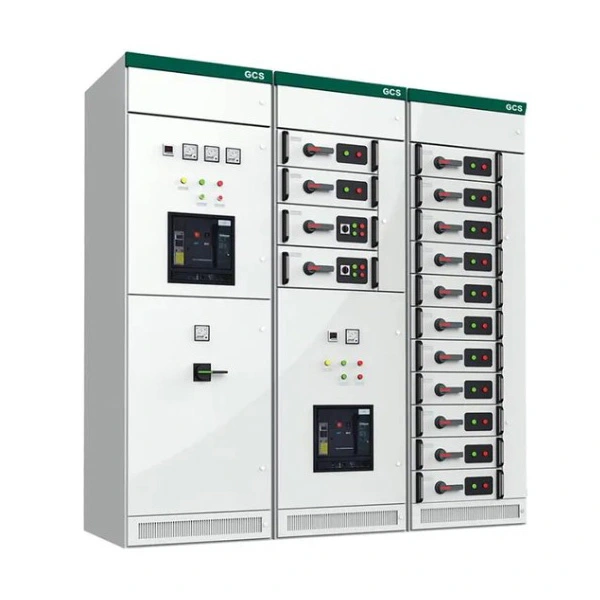

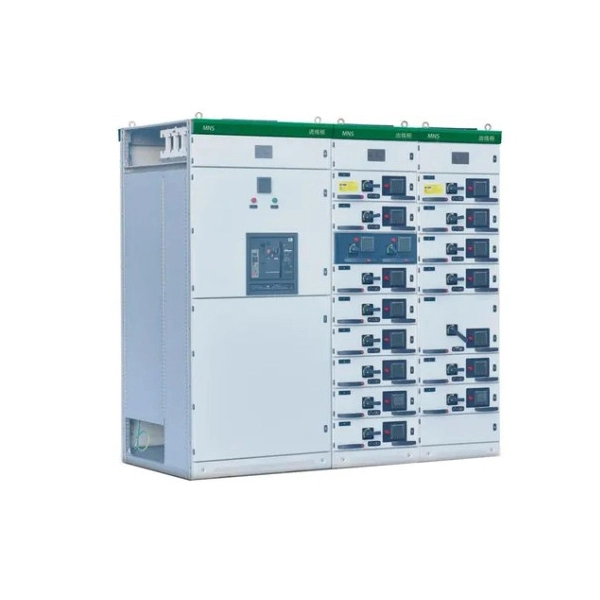

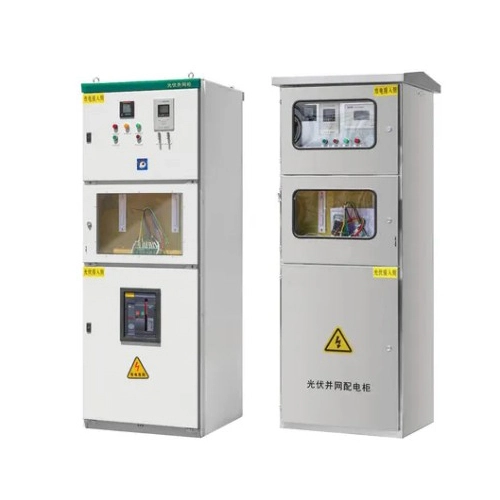

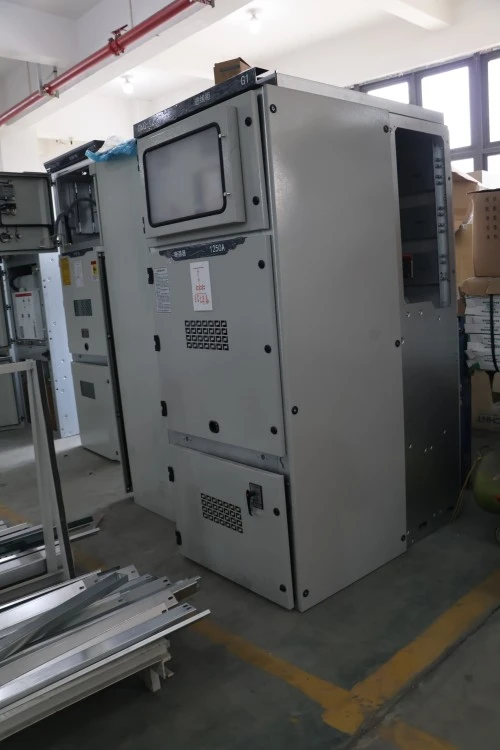

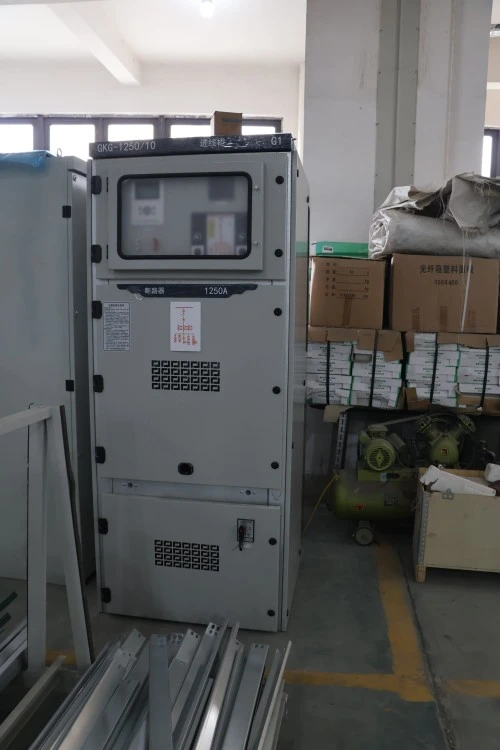

Výsuvná ovládacia skrinka spínača rozvádzača

Ovládací skriňa výsuvného spínača spínača je aStrednánapäťová kovová spínacia jednotkakde môžu byť kľúčové komponenty, ako sú ističe, fyzicky vybraté z hlavného krytu na kontrolu, údržbu alebo výmenu. Na rozdiel od pevného spínacieho zariadenia táto jednotka umožňuje operátorom izolovať a odstrániť istič bez odpojenia celého systému prípojníc. Je široko používaný na ovládanie, ochranu a izoláciu elektrických zariadení v priemyselných závodoch, rozvodniach a komerčných budovách. Jednoducho povedané, riadi tok energie a zároveň zaisťuje bezpečnosť operátora a kontinuitu systému.

Parametre produktu (špecifikácia)

Certifikácia a zabezpečenie kvality

Lugao vyrába výsuvné vysokonapäťové rozvádzače podľa projektových technických požiadaviek a príslušných noriem, ako je IEC 62271-200. Pred odoslaním je možné poskytnúť správy o rutinných testoch a inšpekčné fotografie podľa potvrdenej technickej dohody.

• Návrh a testovanie na základe IEC 62271-200
• Test odolnosti napájacej frekvencie
• Skúška mechanickej prevádzky
• Test funkčnosti blokovania
• Kontrola sekundárnej elektroinštalácie
• Skúška čiastočného vybitia tam, kde je to vhodné
• Správa o továrenskom teste pred odoslaním

Vlastnosti a aplikácie produktu

Q1: Čo robíVýsuvný spínací prístrojOvládacia skrinka spínačov je bezpečnejšia ako pevný typ?

Odpoveď: Výsuvný dizajn fyzicky izoluje istič od živých prípojníc, keď je vytiahnutý. To vytvára viditeľnú odpojovaciu medzeru, čím sa eliminuje riziko náhodného oblúkového výboja počas údržby. Lugao pridáva uzáverové mechanizmy, ktoré automaticky zakrývajú pevné kontakty pri vytiahnutí modulu, čím sa ešte viac zvyšuje bezpečnosť.

Q2: Aké aplikácie najlepšie vyhovujú tejto skrinke?

A: Ideálne pre:

● Elektrárne (pomocný rozvod elektriny)

● Dátové centrá (vyžadujú vysokú spoľahlivosť a rýchlu výmenu ističa)

● Ropné a plynárenské zariadenia (bezpečná izolácia v nebezpečných oblastiach s možnosťou IP54)

● Metro a železničné systémy (časté operácie lámača pri zaťažení)

● Ťažobné a oceliarne závody (vyžaduje sa vysoká odolnosť proti skratu)

Q3: Môže byť integrovaný s inteligentným monitorovaním?

A: Áno.Lugaoponúka voliteľné snímače a komunikačné moduly (Modbus, IEC 61850) na diaľkové monitorovanie polohy každého výsuvného modulu.

Výrobné detaily a konkurenčné výhody

Podrobnosti o výrobe:

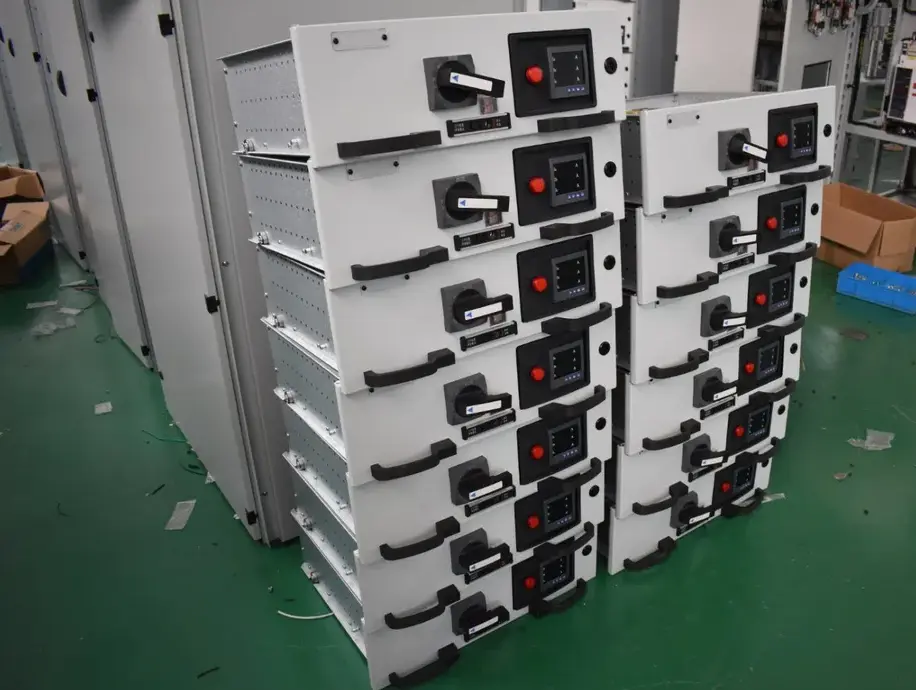

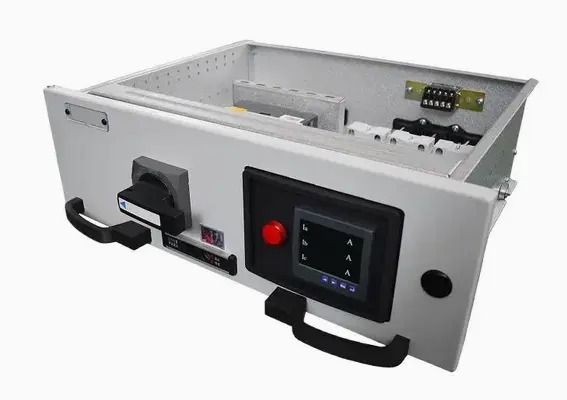

Každá ovládacia skriňa výsuvných spínačov Lugao je vyrobená z laserom rezaného nerezového alebo pozinkovaného plechu s práškovým nástrekom (minimálna hrúbka 80μm). Výsuvné koľajničky sú pochrómované pre hladký pohyb a sú dimenzované na 10 000 cyklov vloženia/vytiahnutia. Pevné kontakty sú postriebrené (najmenej 10μm hrúbka), aby sa minimalizoval prechodový odpor. Všetky sekundárne riadiace káble používajú káble s izoláciou zo zosieťovaného polyetylénu spomaľujúce horenie. Každá jednotka prechádza 48-hodinovým testom zapálenia a meraním čiastočného vybitia (<5 pC pri 1,1 Ur).

Konkurenčné výhody vs. podobné produkty:

Balenie, doprava a popredajný servis

Balenie:

Každý výsuvný modul je dodávaný samostatne v antistatickej penovej výplni a potom uzavretý v drevenej prepravke s indikátormi vlhkosti. Hlavná skrinka je zabalená do troch vrstiev: VCI antikorózna fólia → bublinková fólia → preglejkové exportné puzdro s oceľovým pásikom. Všetky upevňovacie prvky a nástroje sú zabalené a pripevnené vo vnútri dverí.

Doprava:

Po mori (štandard): kontajnery 20GP alebo 40HQ. Pre urgentné projekty je možné na požiadanie zabezpečiť leteckú alebo železničnú dopravu. Dodacia lehota: FOB Ningbo alebo CIF do hlavných prístavov.

Popredajný servis:

● Záručná doba: 12 mesiacov od uvedenia do prevádzky alebo 18 mesiacov od odoslania, podľa toho, čo nastane skôr.

● Vzdialená technická podpora (video, výkresy) – odpoveď do 2 hodín.

Informácie potrebné pre cenovú ponuku

Poskytnúť presnú cenovú ponuku preVýsuvná skriňa vysokého napätia, pošlite nám prosím nasledujúce informácie:

• Menovité napätie a frekvencia
• Jednoriadkový diagram
• Menovitý prúd každého podávača
• Požiadavka na skratový prúd
• Počet prichádzajúcich a odchádzajúcich panelov
• Požiadavka na značku a model ochranného relé
• Požiadavky na meranie a komunikáciu
• Požiadavka na klasifikáciu vnútorného oblúka
• Smer vstupu kábla
• Množstvo a cieľový prístav
• Uplatniteľné miestne normy alebo požiadavky na služby

FAQ – Otázky a odpovede zákazníkov

Otázka 1: Dá sa ovládacia skriňa výsuvného spínača rozvádzača dodatočne namontovať do starej rozvodne s obmedzeným priestorom?

A: Áno. Jeho modulárny a kompaktný dizajn (typická šírka 650 mm pre 12 kV) umožňuje výmenu staršieho pevného rozvádzača bez stavebných úprav. Na požiadanie poskytujeme bezplatné overenie rozloženia.

Otázka 2: Čo sa stane, ak zlyhá mechanické blokovanie, keď je istič v pripojenej polohe?

Odpoveď: Skrinky Lugao obsahujú núdzové manuálne uvoľnenie prístupné cez zapečatený kryt. Ide o konštrukciu zabezpečenú proti poruche – istič možno stále vybrať pomocou dodaného nástroja. Odporúčame však, aby to vykonával iba vyškolený personál.

Q3: Zahŕňa cena všetky výsuvné moduly a primárne medené tyče?

Odpoveď: Štandardná ponuka zahŕňa modul hlavného ističa a všetky vnútorné medené tyče (plne opracované a pokovované). Voliteľné moduly ako PT vozíky alebo dávkovacie jednotky sú uvedené samostatne.

Otázka 4: Ako overím, že skrinka spĺňa IEC 62271-200?

Odpoveď: Každá jednotka sa dodáva s osvedčením o skúške z výroby vrátane čiastočného vybitia, odolnosti voči frekvencii napájania a správ o teste dynamickej stability. Kontrola treťou stranou (napr. SGS, BV) je v našom zariadení vítaná.
