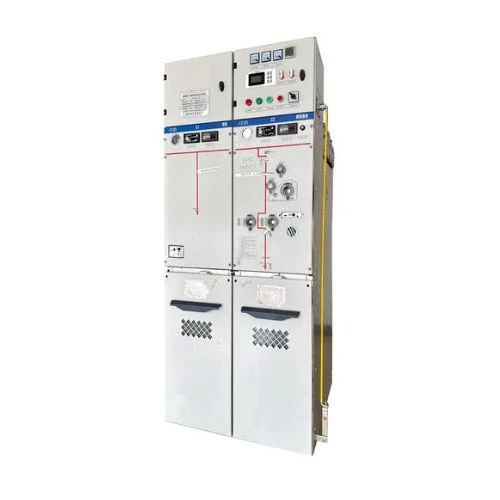

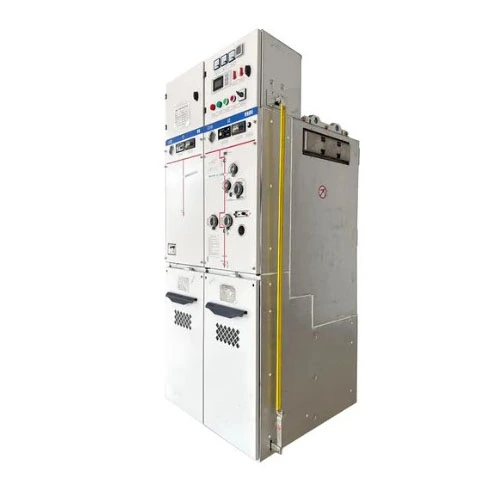

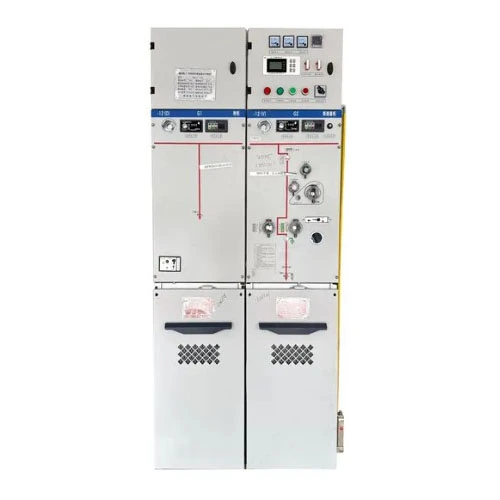

Plynom izolovaný kompaktný rozvádzač RMU s kovovým krytom SF6

Lugao Power Co., Ltd. vám ponúka popredné kompaktné kovové uzavreté rozvádzače RMU izolované plynom SF6, špeciálne navrhnuté pre mestské rozvodné siete a priemyselnú distribúciu energie. Kúpte si plynom izolovaný kompaktný kovový rozvádzač RMU s plynovou izoláciou SF6 ešte dnes a využite tri hlavné výhody: plne izolovaný, bezúdržbový a ultrakompaktný dizajn, ktorý výrazne zlepšuje spoľahlivosť napájacieho zdroja a zároveň znižuje celkové náklady na životný cyklus.

Odoslať dopyt

Popis produktu

Plynom izolovaný kompaktný kovový uzavretý rozvádzač RMU s plynom SF6 je kompletná jednotka na distribúciu energie, ktorá úplne uzatvára vysokonapäťové spínacie zariadenia, prípojnice, uzemňovacie spínače a ďalšie základné komponenty vo vnútri plynovej nádrže z nehrdzavejúcej ocele naplnenej plynom SF6 ako izolačným médiom.

Tento produkt sa primárne používa v napájacích systémoch 12kV/24kVkruhová hlavná jednotka (RMU)aplikácie alebo terminálový rozvod napájania.

Čo to dokáže?

Jednoducho povedané, umožňuje distribúciu energie, spínanie, ochranu a ovládanie. Medzi špecifické funkcie patrí:

1. Zapínanie a vypínanie záťažového prúdu - normálne spínanie vedenia.

2. Vytváranie a vypínanie skratového prúdu - v kombinácii s poistkami alebo ističmi rýchlo prerušte obvod pri poruchách na ochranu transformátorov a vedení.

3. Izolácia a uzemnenie – poskytuje viditeľný bod odpojenia a funkciu uzemnenia na zaistenie bezpečnosti personálu údržby.

4. Káblové pripojenie a ochrana - funguje ako vstupná/výstupná jednotka, poskytuje nadprúdovú a skratovú ochranu káblových vedení.

Vďaka svojej úplne utesnenej konštrukcii je tento produkt vhodný najmä do drsného prostredia (napr. vysoká nadmorská výška, vlhkosť, soľná hmla, silný prach) alebo na miesta s obmedzenou pôdou (napr. obchodné centrá, obytné komplexy, veterné parky). Je ideálnou náhradou za tradičné vzduchom izolované kruhové hlavné jednotky.

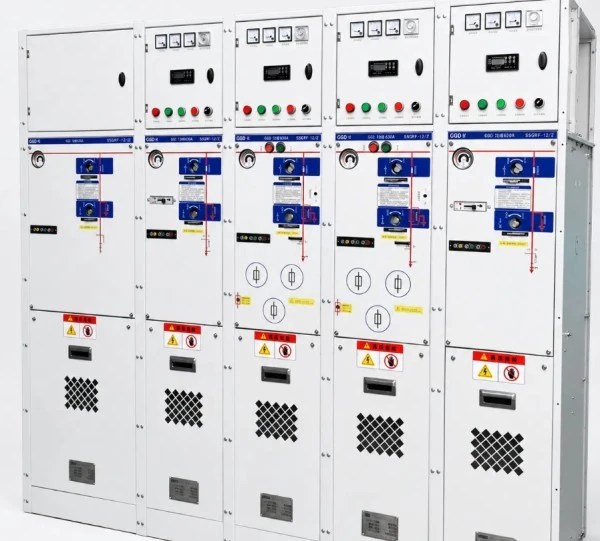

Sf6 Gas Insulated Compact Rmu Metal Enclosed Switchgear

Parameter produktu (špecifikácia)

Nasledujú štandardné technické parametre kompaktného kovového rozvádzača RMU izolovaného plynom SF6 vyrobeného spoločnosťouLugao Power Co., Ltd.:

Parameter	Jednotka	Štandardná hodnota
Menovité napätie	kV	12/24
Menovitá frekvencia	Hz	50/60
Menovitý prúd hlavnej prípojnice	A	630/1250
Menovitý prúd obvodu spínača záťaže	A	630
Menovitý prúd obvodu ističa	A	630/1250
Menovitý krátkodobý výdržný prúd (3s)	kA	20/25
Menovitý špičkový prúd	kA	50/63
Menovitý skratový zapínací prúd	kA	50/63
Menovitý vypínací prúd spínača záťaže	A	630
Prenosový prúd	A	1750
Izolačné médium	-	SF6 (relatívny tlak 0,3 ~ 0,5 bar)
Trieda ochrany plynovej nádrže	-	IP67 (trvalo utesnené)
Stupeň ochrany krytu	-	IP4X / IP3X
Klasifikácia vnútorného oblúka	-	IAC AFLR 20kA/1s
Použiteľné normy	-	GB/T 3906, GB/T 11022, IEC 62271-200

Funkcia a aplikácia produktu (formát otázok a odpovedí)

Otázka 1: Aká je najväčšia vlastnosť tohto kompaktného kovového rozvádzača RMU izolovaného plynom SF6?

Odpoveď: Najväčšou vlastnosťou je extrémna kompaktnosť a plne izolovaný dizajn. V porovnaní s tradičnými vzduchom izolovanými jednotkami RMU náš produkt znižuje objem približne o 70 % pri zachovaní vynikajúceho elektrického výkonu. Všetky vysokonapäťové živé časti sú úplne utesnené vo vnútri plynovej nádrže z nehrdzavejúcej ocele, neovplyvnené vonkajšou kondenzáciou, znečistením alebo malými zvieratami --- skutočne dosahuje 30 rokov bezúdržbovej prevádzky. Naša kruhová hlavná jednotka izolovaná SF6 má navyše modulárny dizajn, ktorý umožňuje flexibilnú kombináciu vstupných/výstupných jednotiek, meracích jednotiek, PT jednotiek atď., podľa požiadaviek používateľa.

Otázka 2: Aká je spoľahlivosť v drsnom prostredí?

A: Mimoriadne spoľahlivé. Plynová nádrž je vyrobená pomocou laserového zvárania a detekcie netesnosti héliom, s ročnou mierou úniku pod 0,1 %, čo zaisťuje dlhodobú stabilitu tlaku plynu SF6. Dokonca aj pri extrémnom chlade -40 °C alebo vysokej teplote +55 °C alebo v nadmorských výškach do 3 000 metrov si náš produkt zachováva svoju menovitú úroveň izolácie. Mnoho zákazníkov nainštalovalo tento kompaktný rozvádzač RMU v pobrežných veterných elektrárňach a baniach, kde fungoval roky bez akýchkoľvek incidentov preskoku izolácie.

Q3: Aké bezpečnostné návrhy má produkt?

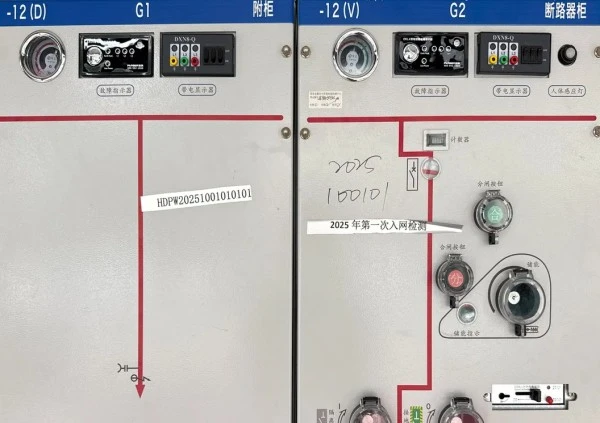

Odpoveď: Bezpečnosť je našou najvyššou prioritou. Produkt je vybavený systémom blokovania „päť ochrany“ (zabraňuje nesprávnej činnosti ističa, zabraňuje spínaniu izolátorov pod záťažou, zabraňuje zatvoreniu uzemňovacieho spínača, keď je pod napätím, zabraňuje napájaniu pri uzavretom uzemnení a zabraňuje vstupu do oddelení pod napätím). Okrem toho má plynová nádrž hodnotenie poruchy vnútorného oblúka IAC AFLR 20 kA/1s, s kanálmi na odľahčenie tlaku smerujúcimi energiu oblúka do bezpečnej oblasti mimo krytu. Pozorovacie okienko na ovládacom paneli poskytuje jasný pohľad na stav izolačnej medzery.

Q4: Pre aké konkrétne scenáre aplikácie je vhodný?

Odpoveď: Náš produkt je široko používaný v nasledujúcich scenároch:

● Mestské obytné komplexy, komerčné budovy --- ako hlavné vstupné a distribučné jednotky v rozvodniach, čím sa šetrí podlahová plocha.

● Veterné farmy, fotovoltaické elektrárne --- ako jednotky RMU vnútri kompaktných rozvodní, ktoré odolávajú teplotným zmenám.

● Priemyselné parky, továrne --- ochrana malých a stredných transformátorov, nahradenie tradičných vypadnutých poistiek.

● Podchody, tunely, letiská --- vysoko spoľahlivé napájacie uzly vyžadujúce nízku poruchovosť.

● Dátové centrá --- Záťaže úrovne A s extrémne vysokými požiadavkami na kontinuitu dodávky, umožňujúce automatický prenos energie v pohotovostnom režime s automatizáciou.

● Bane, prístavy --- prašné, vlhké prostredie, kde je úplne utesnená konštrukcia jasnou výhodou.

Či už potrebujete jednu alebo stovky jednotiek kompaktného kovového rozvádzača RMU izolovaného plynom SF6, môžeme poskytnúť štandardizované alebo prispôsobené riešenia.

Podrobnosti o výrobe (výhody oproti konkurencii)

Podrobné porovnanie: Lugao Power vs. Bežné značky

Detail položky	Bežná značka	Lugao Power Co., Ltd. Výhoda
Materiál a spracovanie plynovej nádrže	Bežné zváranie oceľových plechov valcovaných za studena, riziko hrdze.	3 mm vysoko kvalitná nehrdzavejúca oceľ 304, laserové zváranie + robotické zváranie argónom, 100% test tesnosti héliom – zaisťuje doživotné utesnenie.
Operačný mechanizmus	Plochá špirálová pružina, nestabilná rýchlosť otvárania/zatvárania.	Vačka z tlakovo liateho hliníka + valcová pružina, mechanická životnosť presahujúca 5000 operácií, plynulý pohyb bez zasekávania.
Kontakty spínača záťaže	Kontakty zo zliatiny medi a volfrámu, všeobecná odolnosť proti erózii oblúka.	Zliatina medi a chrómu + povlak na báze striebra, o 20 % vyššia hranica lámavosti, krátky čas oblúka.

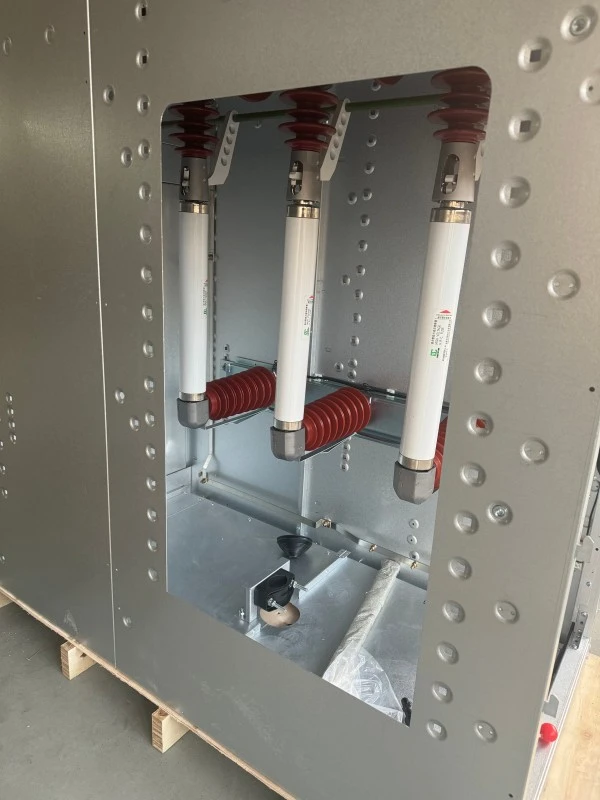

Dizajn poistkovej rúrky	Poistková trubica integrálne privarená k plynovej nádrži, ťažko vymeniteľná.	Zásuvná poistková trubica s plne izolovaným plášťom – výmena poistky bez demontáže plynovej nádrže, jedna osoba, 5 minút.

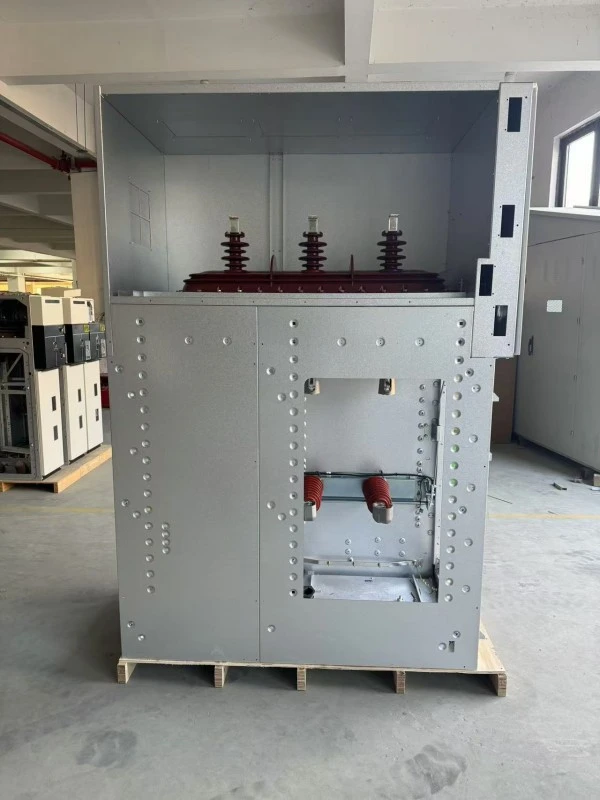

Priestor na pripojenie kábla	Stiesnený priestor, nemôže pojať káble s veľkým prierezom.	Zvýšený káblový priestor (výška ≥650 mm), podporuje káblové ukončenie 3 × 400 mm², vybavený káblovými svorkami a uzemňovacou prípojnicou.
Pozorovacie okienko	Obyčajné sklo sa časom zahmlí.	Tvrdené sklo odolné proti výbuchu + antikondenzačná vrstva na vnútornej strane – jasný pohľad na izolačnú medzeru a stav uzemnenia.
Inteligentné rozšírenie	Vyžaduje externé CT/PT.	Zabudované snímače (napätie, prúd, teplota) – priamo kompatibilné s DTU pre tri diaľkové funkcie (diaľkové meranie, signalizácia, ovládanie).

Naše hlavné diferenciačné výhody:

1. Skutočne „bezúdržbové“: Bežné značky tvrdia, že sú bezúdržbové, ale majú ročnú mieru úniku plynu > 1 %, čo si vyžaduje dopĺňanie každých 3-5 rokov.Lugao Powerpoužíva dvojitý tesniaci krúžok + kovovú štruktúru tvrdého tesnenia s ročnou mierou úniku ≤ 0,1 % – počas projektovanej životnosti nie je potrebné dopĺňanie.

2. Prispôsobivosť extrémnemu prostrediu: Náš produkt prešiel testami typu -45 °C pri nízkej teplote a +60 °C pri vysokej teplote a 720-hodinovým testovaním v soľnej hmle (bežné = 96 hodín) – vhodné pre pobrežné a alpské oblasti.

3. Užívateľsky príjemná obsluha: Polohy spínačov, stav uzemnenia a stavy otvorené/zatvorené sú na paneli farebne odlíšené a ovládacia rukoväť poskytuje spätnú väzbu sily, aby sa predišlo chybnej prevádzke.

4. Vyššia odolnosť proti skratu: Štandard vyžaduje 20 kA/3 s; navrhujeme s rezervou 25kA/3s a špičkovou odolnosťou 63kA --- prevyšuje priemery v odvetví o 15%.

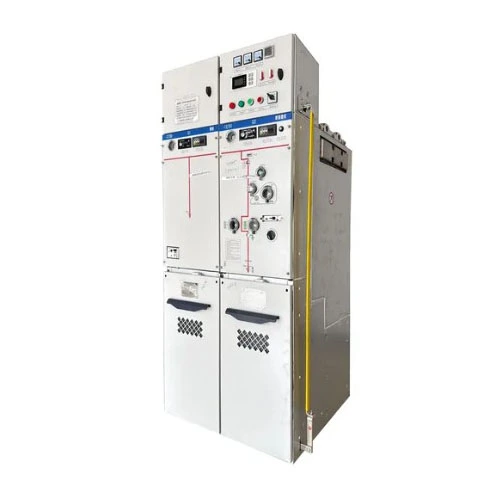

Sf6 Gas Insulated Compact Rmu Metal Enclosed Switchgear

Často kladené otázky (FAQ)

Otázka 1: Je plyn SF6 v tomto kompaktnom kovovom uzavretom rozvádzači RMU izolovanom plynom SF6 ekologický? Bude to neskôr vyradené?

Odpoveď: V súčasnosti zostáva SF6 najlepším izolačným plynom, ale už sme vyvinuli ekologické verzie (C4 alebo suchý vzduch). Plynová nádrž jednotky, ktorú si zakúpite, je mimoriadne dobre utesnená, s minimálnym únikom počas 30 rokov prevádzky. Ak bude v budúcnosti potrebná ekologická modernizácia, môžeme poskytnúť kompletnú službu výmeny plynovej nádrže.

Q2: Čo mám robiť, ak tlak plynu počas prevádzky klesne?

Odpoveď: Náš produkt sa štandardne dodáva s meračom hustoty plynu (s nízkotlakovým alarmovým kontaktom). Keď tlak klesne na 0,25 bar (relatívny), do riadiaceho systému sa odošle alarm. V tom momente by ste mali požiadať o výpadok prúdu a náš popredajný tím navštívi, aby skontroloval úniky a doplnil SF6. Za normálnych okolností nie je takmer nikdy potrebné dopĺňanie kvôli úniku.

Otázka 3: Môže byť produkt prispôsobený existujúcim systémom automatizácie distribúcie?

A: Absolútne. Náš plyn SF6 v tomto kompaktnom RMU izolovanom plynom SF6 je vyhradený s rozhraniami DTU a priestorom pre elektrické ovládacie mechanizmy. Pridaním elektrického modulu a ovládacích káblov ho možno pripojiť ku komunikačným protokolom IEC 60870-5-101/104 alebo Modbus, aby sa dosiahlo diaľkové otváranie/zatváranie, čítanie prúdu/napätia a nahrávanie indikátorov porúch.

Prečo si vybrať Lugao Power?

Založené v roku 2016:Lugao Power je profesionálny výrobca zariadení na prenos a distribúciu energie stredného a vysokého napätia s vlastnou továrňou a integrovanými možnosťami výskumu a vývoja, výroby a predaja.

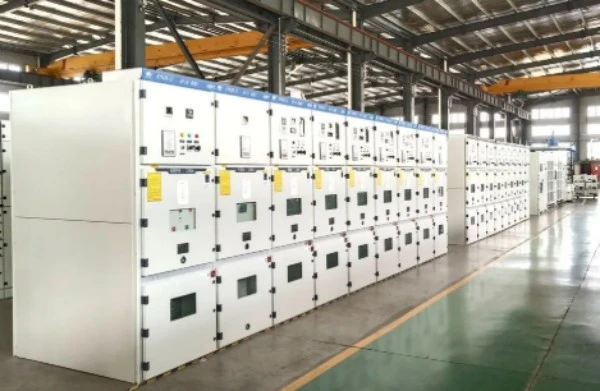

3 000+ m² výrobný závod：Náš výrobný závod podporuje výrobu, montáž, kontrolu a testovanie výkonových transformátorov, RMU, rozvádzačov a iných zariadení na rozvod energie.

Viac ako 30 obsluhovaných krajín:Produkty Lugao Power boli vyvezené do viac ako 30 krajín, kde slúžia elektrickej sieti, priemyslu, infraštruktúre, obnoviteľnej energii a ďalším medzinárodným projektom.

Certifikácia ISO9001 a SGS:Náš manažment kvality a výrobné procesy sú podporené certifikátmi ISO 9001 a SGS. Použiteľné produkty sú dostupné aj s certifikátmi CE a CCC.

60+ technický personál:Náš technický tím podporuje návrh produktu, konfiguráciu projektu, prispôsobené riešenia a technickú dokumentáciu pre rôzne požiadavky na distribúciu energie.

Podpora projektov priamo z výroby:Od výberu produktu a technického návrhu až po výrobu, testovanie, dodávku a popredajnú podporu, Lugao Power poskytuje integrovanú podporu pre globálne projekty distribúcie energie.
