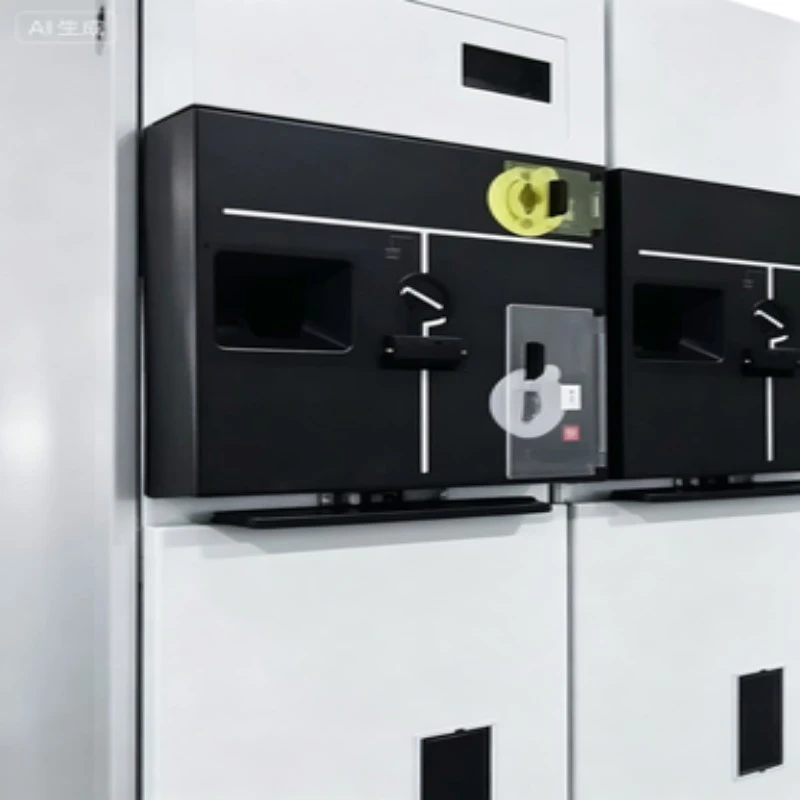

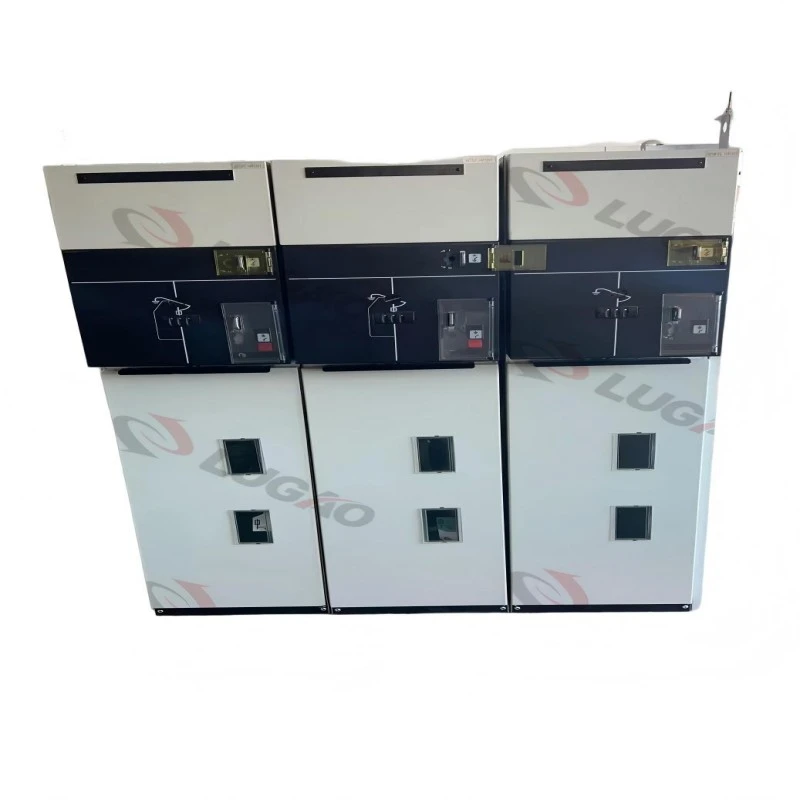

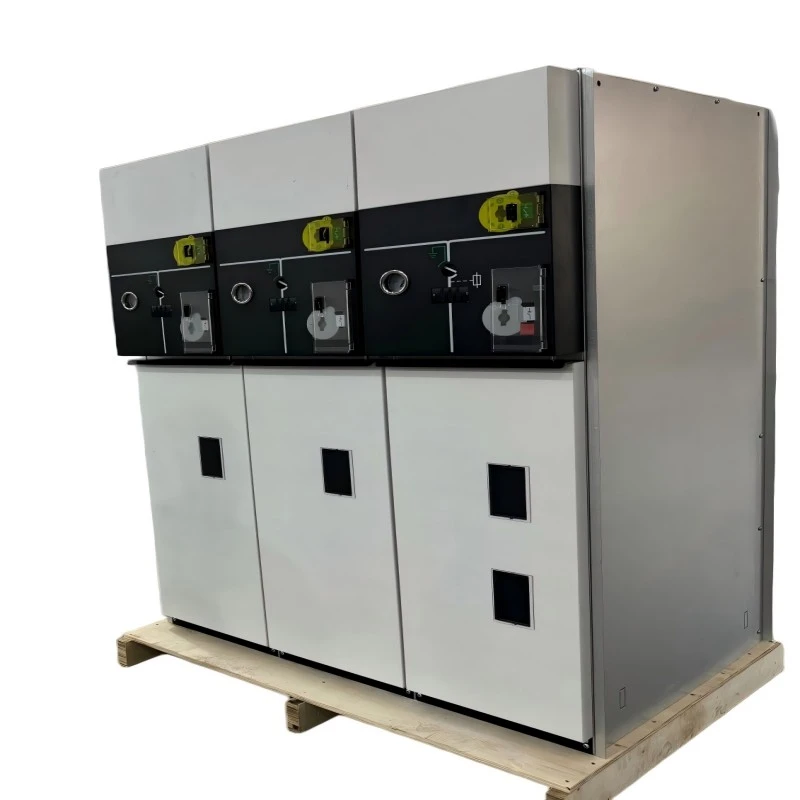

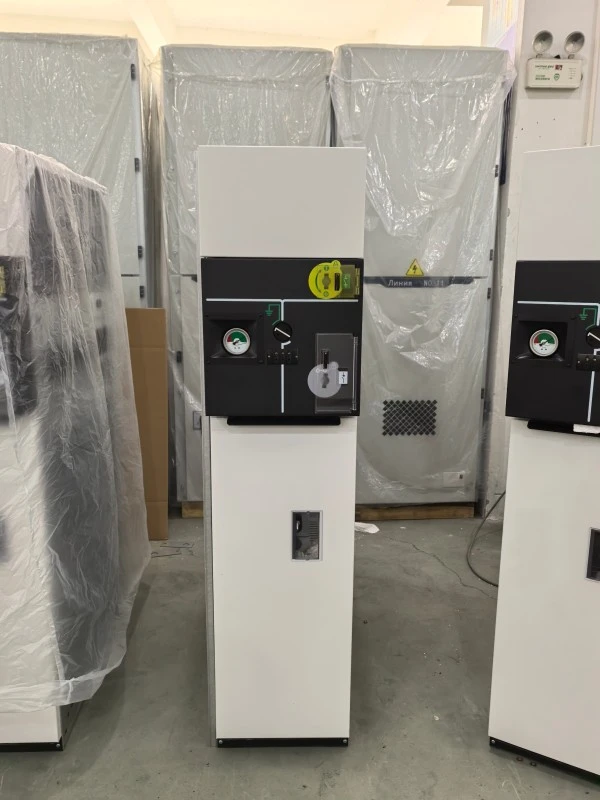

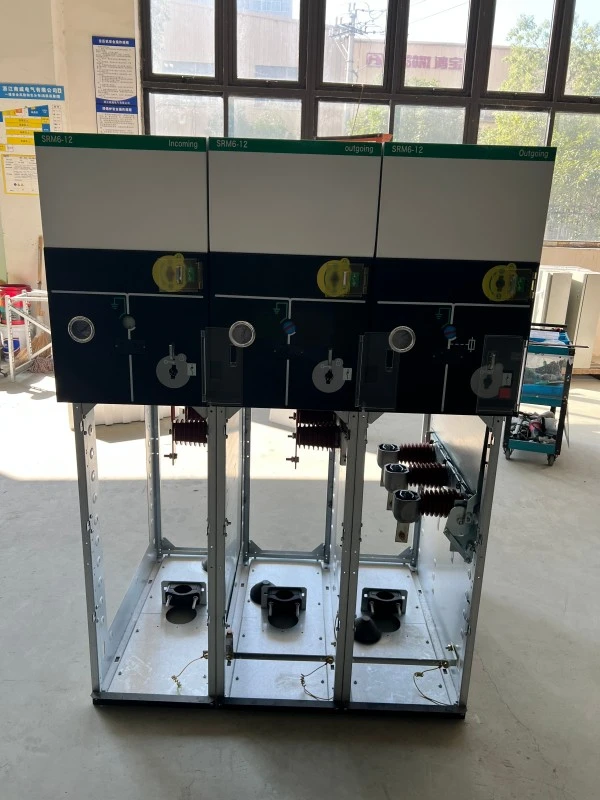

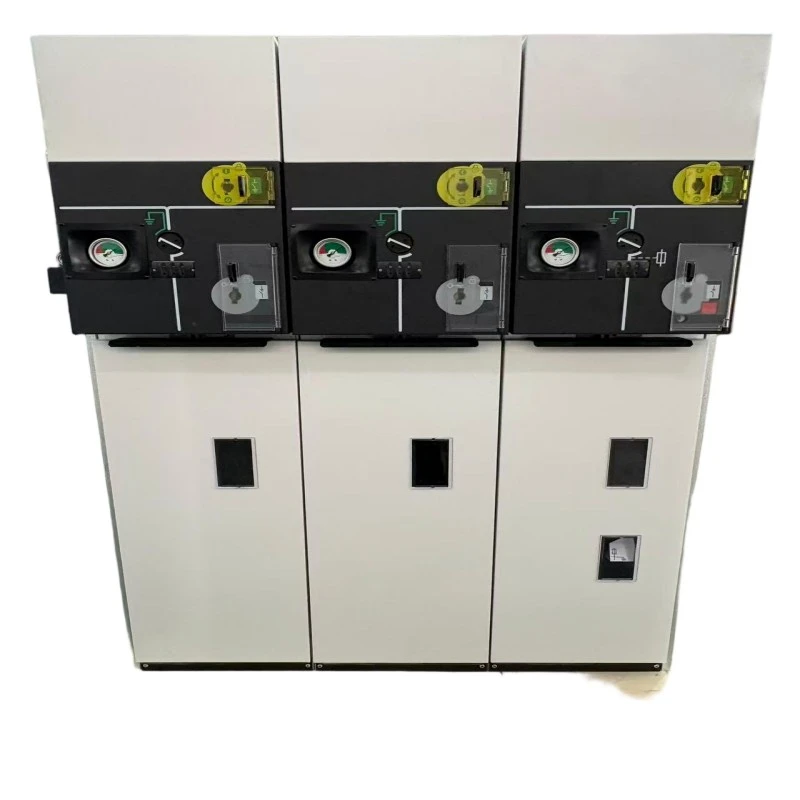

Kovový blokovací systém RMU s nízkym obsahom plynu

Kovový blokovací systém s nízkym obsahom plynu RMU (Hlavná jednotka) je továrensky zmontovaný, typovo odskúšaný rozvádzač určený pre rozvodné siete vysokého napätia (do 24kV). Kombinuje SF6 izolovanú alebo plynovú technológiu bez SF6 s mechanickým a elektrickým systémom blokovania nízkeho tlaku plynu.

Čo to robí:

RMU bezpečne spája, izoluje a chráni transformátory a káblové obvody v kruhových sieťach. Systém „Low Gas Interlock System“ automaticky bráni prevádzke (uzavretiu alebo uzemneniu), keď vnútorný tlak plynu klesne pod bezpečnú hranicu – eliminuje riziko vnútorného oblúka v dôsledku nedostatočnej dielektrickej pevnosti. Kovová konštrukcia poskytuje robustnú fyzickú ochranu a elektromagnetické tienenie.

Kľúčové funkcie:

● Zaťaženie/rozbitie

● Prevádzka uzemňovacieho spínača s blokovaním

● Ochrana proti chybnému prúdu (s poistkou alebo relé)

● Alarm a blokovanie nízkeho tlaku plynu

● Viditeľná izolácia pod kovovým krytom

Každá jednotka RMU s kovovým krytom systému Low Gas Interlock System od Lugao Power vyhovuje normám IEC 62271-200 a GB/T 3906, čo zaisťuje bezproblémovú integráciu do inteligentných sietí.

Parameter produktu (špecifikácia)

Vlastnosti a aplikácia produktu

Hlavné funkcie (so sekciou otázok a odpovedí)

Funkcia 1: Blokovací mechanizmus s nízkym tlakom plynu

Zabraňuje uzavretiu alebo uzemneniu pri nedostatočnej hustote plynu.

Mechanický zámok + spätná väzba pomocného kontaktu na RTU.

Funkcia 2: Kovová uzavretá, úplne uzavretá nádrž

Nerezová nádrž s laserovým zváraním.

Žiadne vonkajšie odkryté živé časti.

Funkcia 3: Integrované mechanické/elektrické blokovania

●Záťažový spínač – uzemňovací spínač – blokovacia reťaz predného krytu.

Ustanovenia pre zámok a visiaci zámok.

Funkcia 4: Kompaktný a modulárny dizajn

Šírka len 375 mm na jednotku.

Rozšíriteľné na obe strany.

Funkcia 5: Plynový systém nenáročný na údržbu

Samotesniace ventily; tlakomer plynu s červeno označenou zónou nízkeho tlaku.

Aplikácie

1. Sekundárne distribučné siete (obytné a obchodné komplexy)

2. Zberné stanice veternej/slnečnej energie (prispôsobivosť k životnému prostrediu)

3. Miestnosti rozvádzačov nabíjacieho uzla EV

4. Záložné podávače dátového centra

5. Kruhové siete priemyselných závodov

Otázky a odpovede --- Funkcia produktu Deep Dive

Q1: Ovplyvňuje blokovanie nízkeho plynu normálnu prevádzkovú rýchlosť?

Odpoveď: Nie. Pri normálnom tlaku je blokovanie priehľadné. Len pri úniku plynu (napr. v dôsledku starnutia tesnenia) sa zámok zablokuje --- zvyčajne po 10+ rokoch. Pri rutinnom prepínaní pridáva nulové oneskorenie.

Q2: Aký je typický interval doplňovania plynu?

Odpoveď: Pre verziu SF6 > 20 rokov za normálnych podmienok. Blokovanie nízkej hladiny plynu spustí alarm v dostatočnom predstihu pred kritickou úrovňou, čo umožňuje plánovanú údržbu.

Otázka 3: Je RMU uzavretý v kovovom systéme blokovania nízkeho plynu vhodný na automatizáciu inteligentnej siete?

A: Absolútne. Každá jednotka obsahuje pomocné kontakty pre alarm nízkej hladiny plynu, stav uzamknutia a polohu spínača --- kompatibilné s IEC 61850 cez RTU.

Podrobnosti o výrobe

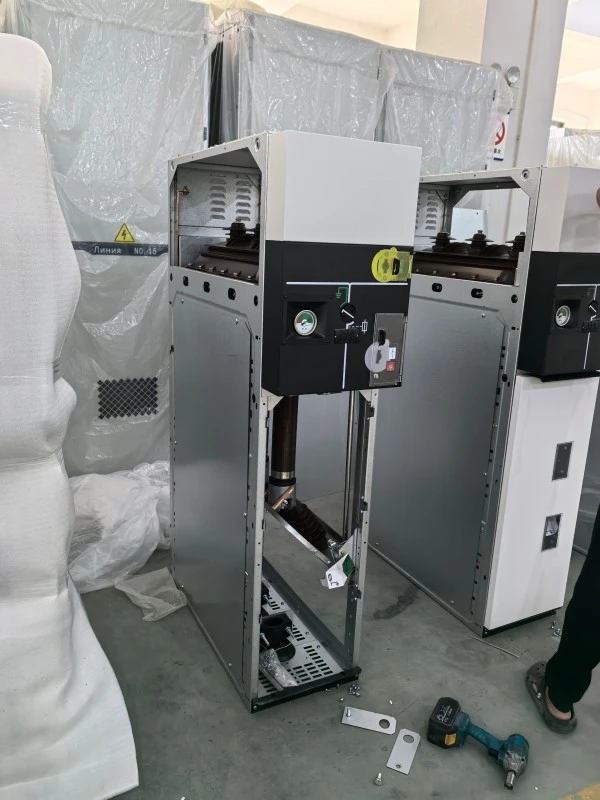

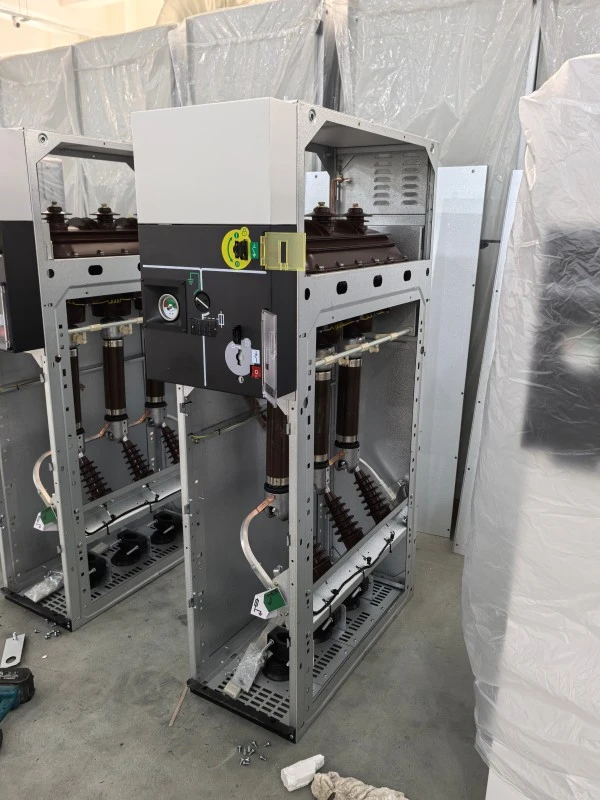

Výrobný proces

●Lugao Power Co., Ltd. vyrába každý uzavretý kovový blokovací systém s nízkym obsahom plynuRMUv čistom priestore triedy 100 000 na plnenie plynu. Kľúčové výrobné kroky:

1. Laserové rezanie v nádrži a robotické zváranie --- test tesnosti héliom (<1×10⁻⁶ mbar·L/s).

2. Vákuové sušenie a odplynenie --- obsah vlhkosti ≤ 10 ppm.

3. Zostava mechanického blokovania --- Skúška odolnosti 5000 cyklov.

4. Kalibrácia blokovania nízkeho plynu --- pomocou presných tlakových spínačov a vačkových mechanizmov.

5. Záverečná elektrická skúška --- odolnosť napájacej frekvencie (42 kV/1 min pre 12 kV jednotky).

6. Jedinečné sériové číslo --- vysledovateľné podľa certifikátov surovín.

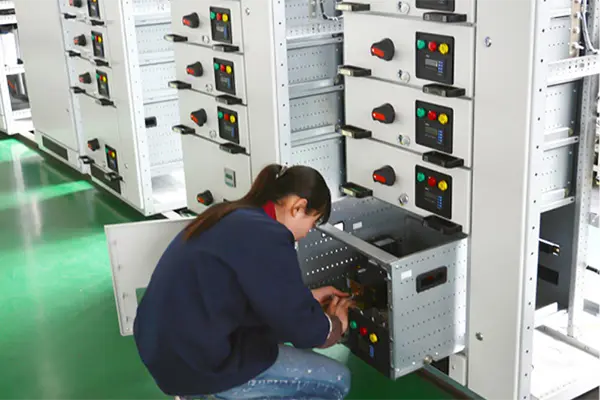

Kontrola kvality

Každý RMU prejde 100% továrenským akceptačným testom (FAT) podľa IEC.

●funkcia blokovania nízkeho plynu overená v troch tlakových bodoch: normálny, alarm, blokovanie.

Meranie čiastočného výboja <5pC pri 1,2Ur.

Certifikácie a zabezpečenie kvality

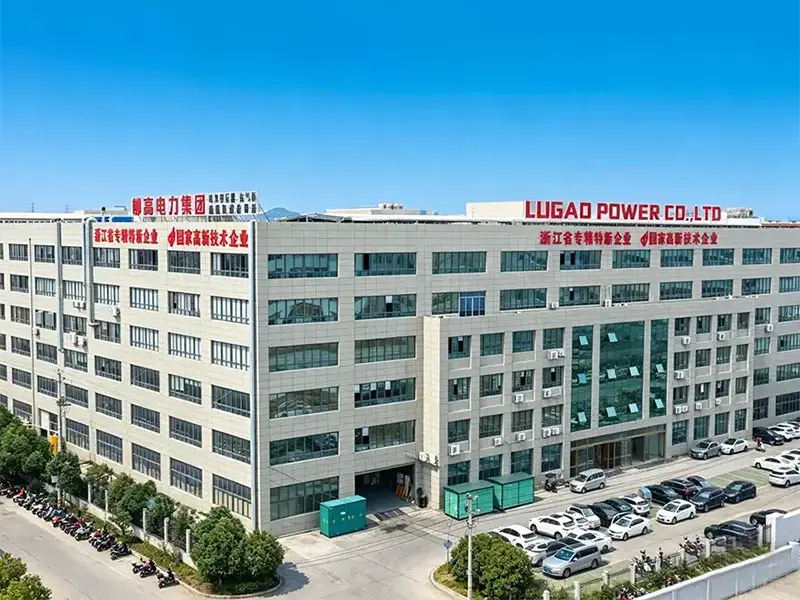

Prečo si vybrať Lugao Power Co., Ltd.?

● 15+ rokov v rozvádzačoch vysokého napätia.

● Podpora životného cyklu – náhradné diely so zárukou 10 rokov.

● Vlastné inžinierstvo – pridajte diaľkové monitorovanie nízkej hladiny plynu, ohrievač alebo CT.

„Keď si kúpite RMU s kovovým uzavretým systémom Low Gas Interlock System od Lugao, získate nielen produkt, ale aj partnera v oblasti bezpečnosti siete.“

Balenie a dodanie

Balenie

1. Jednotlivé RMU: Zatavené v antistatickom PE vrecku + vysúšadlo.

2. Výplň: 30 mm EPE pena vo vnútri drevenej prepravky.

3. Vonkajšia prepravka: Tepelne upravená preglejka (v súlade s ISPM-15 na export).

4. Označenie: Krehké, ťažisko, štítok naplnený plynom, výstraha blokovania.

Doručenie

1. Prístav: Šanghaj / Ningbo.

2. Dodacia lehota: 25 pracovných dní pre štandardné jednotky 630A (vzorová objednávka 15 dní).

3. Prepravné dokumenty: Baliaci list, obchodná faktúra, nákladný list, skúšobné protokoly, certifikát o kalibrácii blokovania.

Poznámka k preprave plynu

Jednotky plnené SF6 alebo ekologickým plynom sa dodávajú ako „nie nebezpečný tovar“ podľa UN 3166 (stroje s plynom). Všetky ventily sú utesnené a chránené.

FAQ

Otázka 1: Aká je záručná doba pre kovový uzavretý RMU systému blokovania nízkeho plynu?

Odpoveď: Lugao Power poskytuje 12 mesiacov od dátumu uvedenia do prevádzky alebo 18 mesiacov od odoslania (podľa toho, čo skôr). Blokovací mechanizmus s nízkym obsahom plynu je krytý na 5 rokov.

Q2: Dá sa v prípade núdze obísť blokovanie nízkeho plynu?

Odpoveď: Nie podľa dizajnu. Obchvat by zmaril bezpečnosť. Namiesto toho poskytujeme dočasnú súpravu na doplnenie plynu na obnovenie tlaku do 30 minút. Vždy dodržujte lockout-tagout.

Q3: Poskytujete inštalačné školenie?

A: Áno. Ponúkame bezplatné videonavádzanie na diaľku a školenie na mieste pre objednávky nad 10 jednotiek.

Q4: Ako overím funkciu blokovania nízkeho plynu pred inštaláciou?

Odpoveď: Použite testovací port na monitore hustoty plynu. Pomaly uvoľnite plyn – pri prahovej hodnote alarmu (0,03 MPa) budete počuť relé alarmu; pri prahovej hodnote blokovania (0,02 MPa) sa hriadeľ ovládania spínača mechanicky zablokuje. To je demonštrované v našom továrenskom videu.

Otázka 5: Je tento RMU kompatibilný s plynom bez obsahu SF6?

A: Áno. Lugao Power ponúka systém blokovania s nízkym obsahom plynu uzavretý v kovovom RMU so zmesou N2/SF6 (70%/30%) alebo plynom na báze C4-FN. （Hranice média plynu a blokovania sú konfigurované podľa zvoleného izolačného systému.）Hranice tlaku blokovania sú prepočítané pre každý typ plynu.
