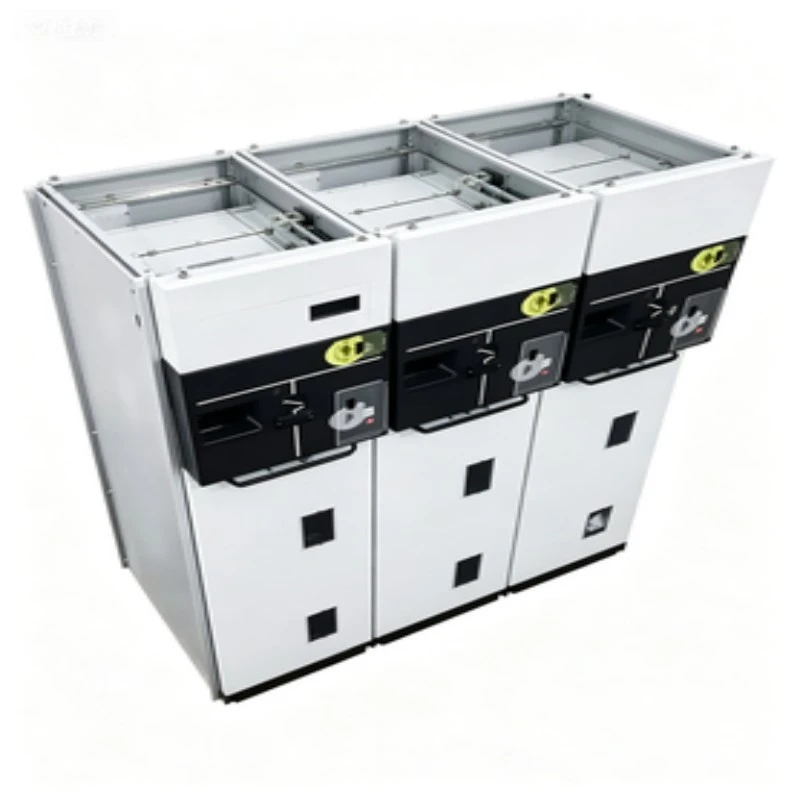

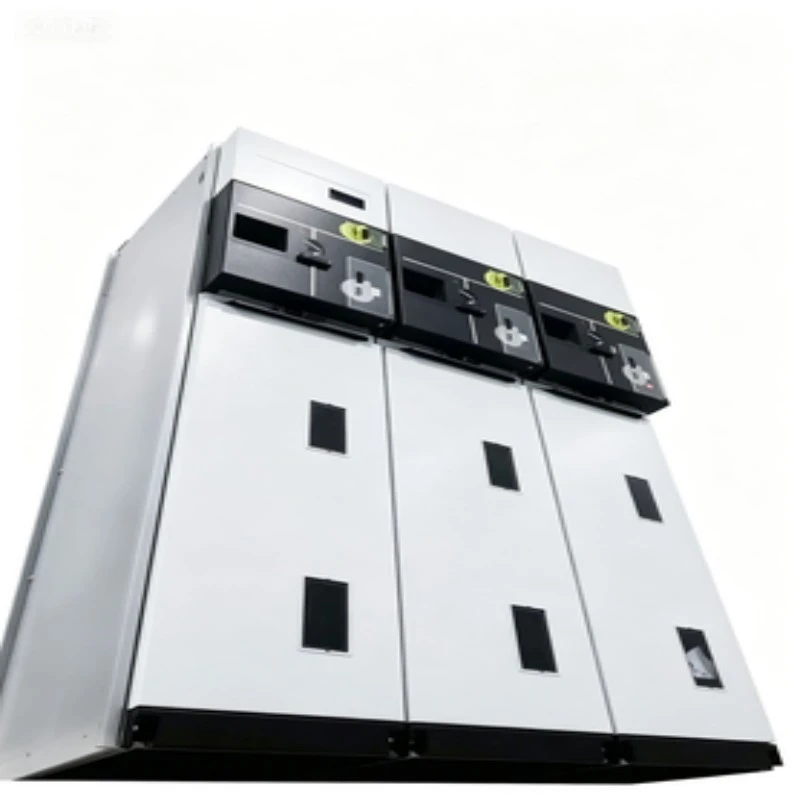

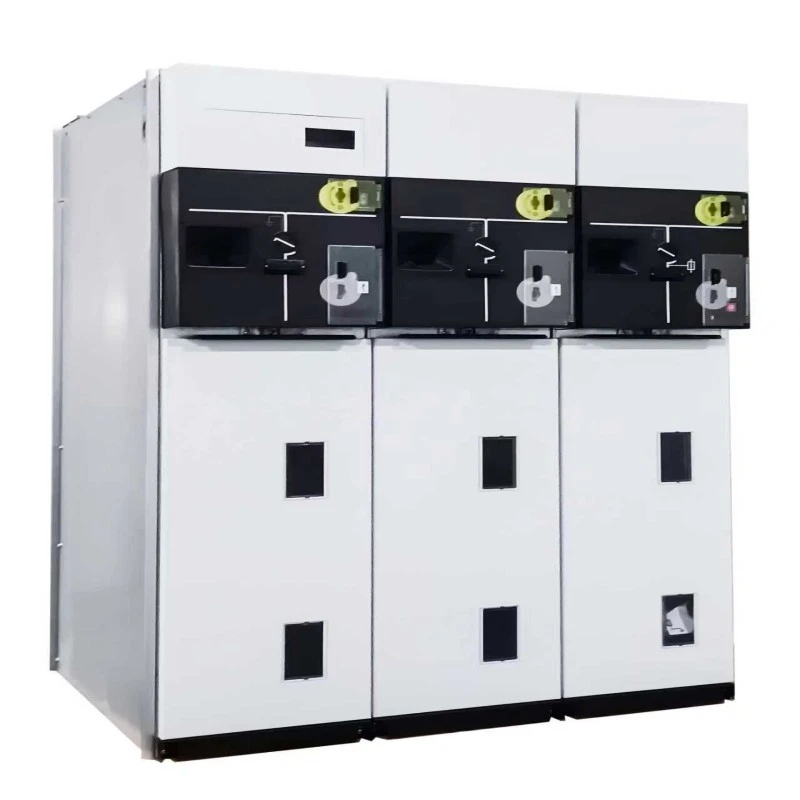

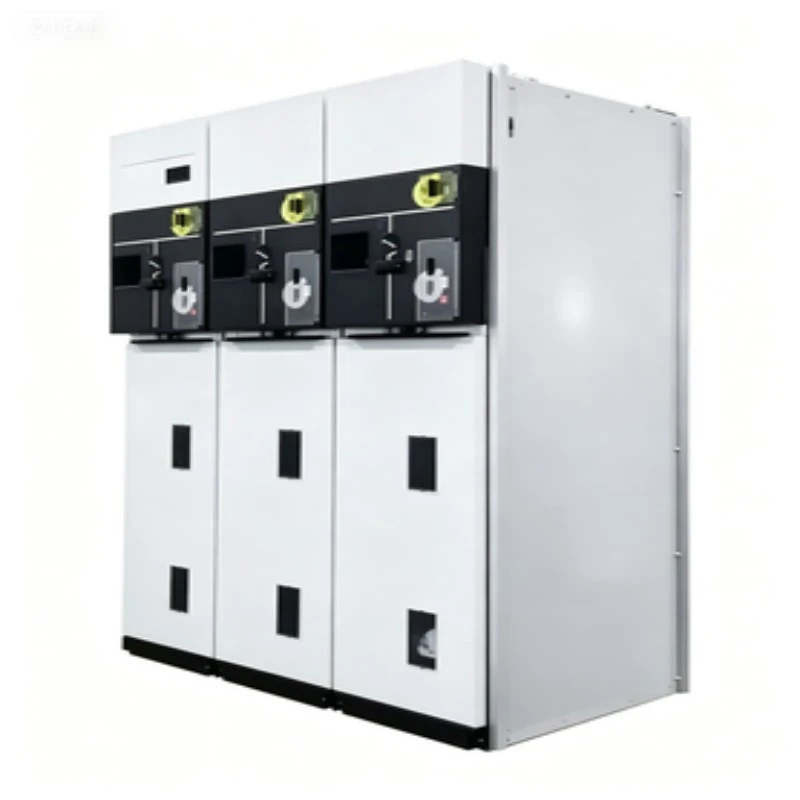

Výsuvný rozvádzač kruhovej rozvodne Sf6

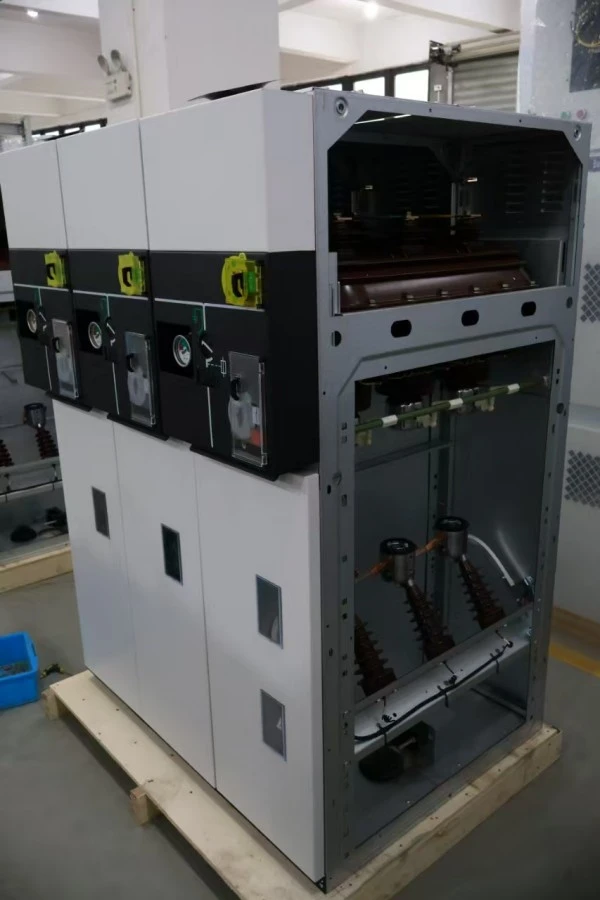

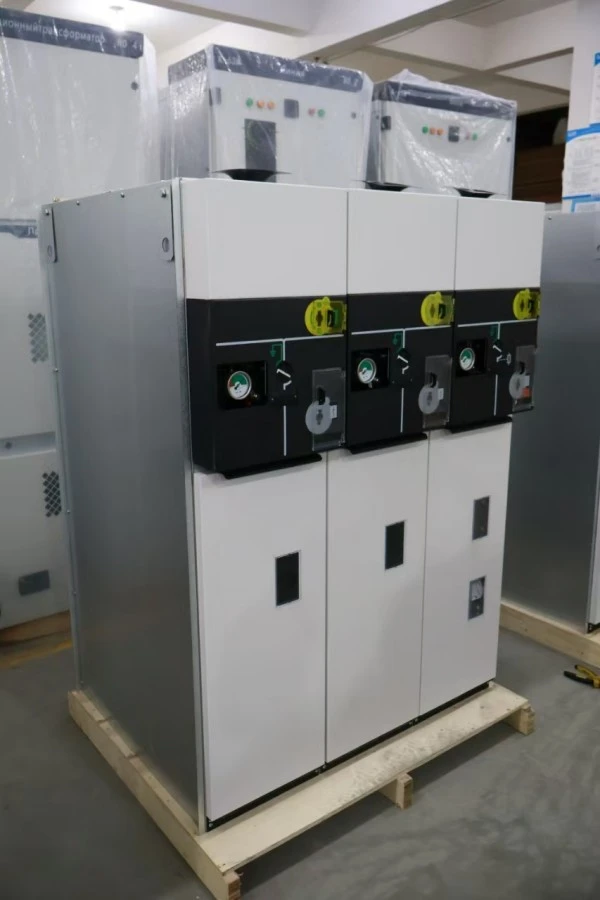

Čo je výsuvný rozvádzač kruhovej rozvodne SF6?

Thespínací prístrojje továrensky zmontovaný, kovovo uzavretý, SF6 izolovaný rozvádzač určený pre kruhové siete vysokého napätia (do 24kV/36kV). Na rozdiel od pevného typuRMU, táto výsuvná verzia obsahuje odnímateľné spínacie zariadenia namontované na vozíku ---typicky vákuový istič alebo vypínač záťaže SF6, ktoré možno fyzicky vysunúť z krytu na údržbu, kontrolu alebo výmenu bez odpojenia celej prípojnice.

Čo to dokáže?

Tento výsuvný rozvádzač kruhovej rozvodne SF6 vykonáva tri dôležité funkcie pri distribúcii energie:

1. Pripojenie kruhovej siete --- Pripája prichádzajúce podávače z dvoch smerov, čím umožňuje redundantné napájanie.

2. Ochrana transformátora --- Spína a chráni distribučné transformátory do 2500 kVA pomocou integrovaných poistiek alebo ističa.

3. Izolácia pre údržbu --- Výsuvný mechanizmus poskytuje viditeľnú medzeru, ktorá zaisťuje absolútnu bezpečnosť pre personál pracujúci po prúde.

4. Prerušenie poruchy --- Preruší skratové prúdy do 25kA.

5. Testovanie káblov a uzemnenie --- Uzemňovací spínač a porty na testovanie káblov umožňujú bezpečnú prácu s káblami.

Každý rozvádzač SF6 RMU od Lugao Power je v súlade s normou IEC 62271-200 a ponúka schopnosť zapínania/vypínania záťaže a odolnosť proti poruchovému prúdu na kompaktnom pôdoryse (šírka len 450 mm na panel).

Parameter produktu (špecifikácia)

Poznámka: Technické parametre sa môžu líšiť v závislosti od zvolenej konfigurácie. Konečný technický list vám poskytne spoločnosť Lugao Power.

Vlastnosti a aplikácia produktu

Funkcia Q&A – Pochopenie čerpateľnej výhody

Q1: Čo robí výsuvný dizajn lepším ako pevný RMU?

Odpoveď: Pevná jednotka RMU vyžaduje úplné odpojenie panela od napájania kvôli údržbe rozvádzača. S výsuvným rozvádzačom Ring Main Unit sf6 jednoducho vysuniete spínací modul do polohy „odpojený“ alebo „test“. Prípojnica zostáva pod napätím a následné obvody je možné bezpečne opravovať. Prestoje sa skrátia z hodín na minúty.

Q2: Ako zistím, že výsuvný vozík je v správnej polohe?

Odpoveď: Dizajn Lugao Power obsahuje tri odlišné mechanické polohy --- Pripojený, Testovací a Odpojený --- každá s hmatovou spätnou väzbou, vizuálnymi indikátormi na vozíku a pomocnými kontaktmi pre vzdialené monitorovanie SCADA. Bezpečnostná clona automaticky zakryje pevné kontakty, keď sa vozík vytiahne.

Q3: Je plyn SF6 v tomto výsuvnom prevedení bezúdržbový?

A: Áno. Nádrž SF6 je utesnená na celú dobu životnosti (≥30 rokov za normálnych podmienok). Výsuvný mechanizmus je umiestnený v nízkonapäťovom priestore alebo v prednej časti nákladného vozidla – nie vo vnútri plynovej nádrže. Preto vytiahnutie spínača nenaruší tlak SF6 alebo dielektrickú integritu. Toto je kľúčový prvok výsuvnej kruhovej hlavnej jednotky SF6.

Q4: Podporuje tento RMU diaľkové ovládanie?

A: Áno. Výsuvné vozíky môžu byť vybavené motorizovanými mechanizmami a snímačmi spätnej väzby polohy, ktoré umožňujú úplné diaľkové zasúvanie/vysúvanie – kompatibilné so správou IEC 61850 GOOSE.

Vhodné aplikácie pre rozvádzače izolované SF6

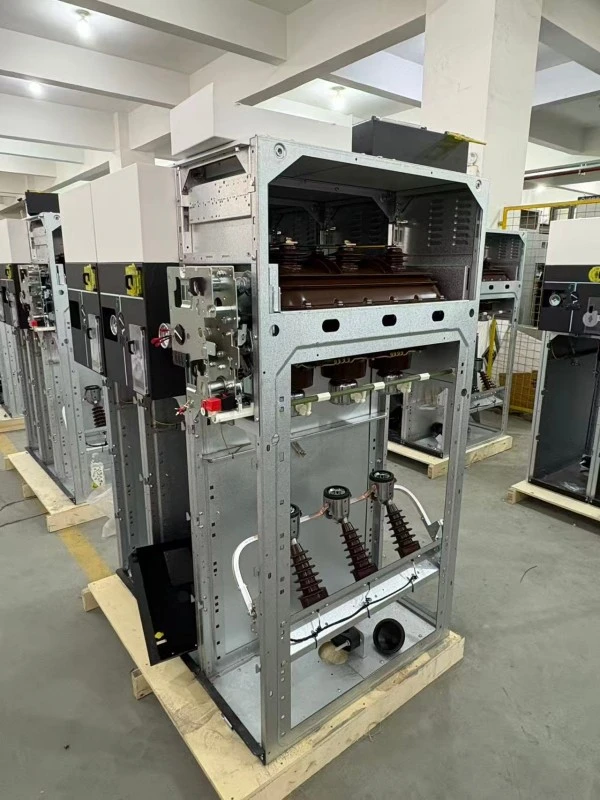

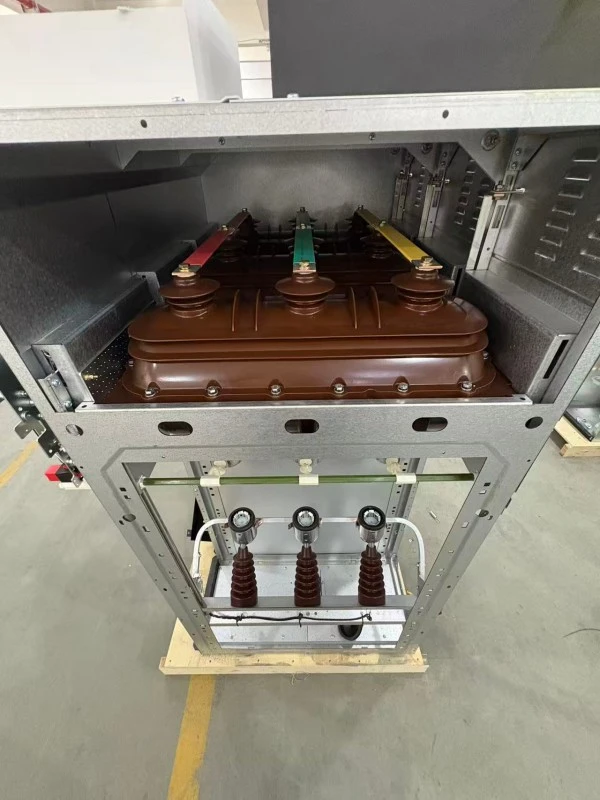

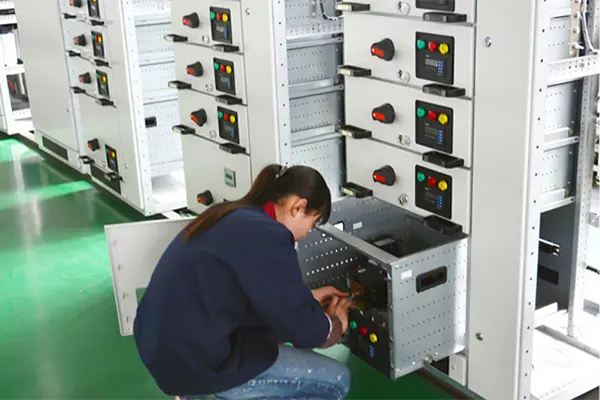

Podrobnosti o výrobe

Každý výsuvný rozvádzač Ring Main Unit sf6 sa vyrába v našom zariadení s certifikáciou ISO 9001 so špeciálnymi montážnymi linkami pre pevné a výsuvné varianty.

Kľúčové výrobné kroky:

1. Výroba nádrže --- 3 mm nehrdzavejúca oceľ, robotické laserové zváranie, 100% héliový test netesnosti (miera úniku <1×10⁻⁶ mbar·L/s).

2. Spracovanie SF6 --- Vákuové plnenie s rosným bodom ≤ -50 °C, tlak kalibrovaný pri referenčnej teplote 20 °C.

3. Výsuvná zostava vozíka --- Presné vodiace lišty, valčeky proti treniu, samovyrovnávacie primárne kontakty (postriebrená meď, hrúbka 12 μm).

4. Ladenie blokovania --- Každá jednotka podstúpi 200 cyklov vloženia/vytiahnutia na overenie mechanického blokovania.

5. Skúška vysokého napätia --- Odolnosť výkonovej frekvencie: 42 kV/1 min (12 kV jednotky); čiastočný výboj <5pC pri 1,2Ur.

6. Test nárastu teploty --- Pri 1,1× menovitém prúde, všetky body v rámci štandardných limitov.

7. Jedinečné sériové číslo --- Vyryté na kryte aj výsuvnom vozíku pre úplnú sledovateľnosť.

Kontrolné body kontroly kvality

Balenie

Každý výsuvný panel rozvádzača Ring Main Unit sf6 je zabalený jednotlivo na export:

Značenie na prepravke:

1. „Naplnený plynom SF6 – nekvapkajte“

2. „Výsuvný vozík vo vnútri – zaobchádzajte s ním opatrne“

3. Ťažisko, zdvíhacie body, krehké štítky

Výsuvný vozík sa dodáva vo vnútri panelu (v odpojenej polohe), aby sa zabránilo poškodeniu. Pre objednávky s viacerými nákladnými vozidlami je k dispozícii voliteľné samostatné balenie.

Po predaji a záruke

Záručná doba:

12 mesiacov od dátumu uvedenia do prevádzky alebo 18 mesiacov od dátumu odoslania (podľa toho, čo nastane skôr).

Na čo sa vzťahuje:

1. Všetky mechanické časti vrátane výsuvného vozíka, blokovania, uzáverov

2. Plynový systém SF6 (okrem doplňovania plynu v dôsledku úniku od zákazníka)

3. Primárne a sekundárne kontakty

4. Mechanizmus uzemňovacieho spínača

Čo nie je zahrnuté:

1. Poškodenie pri nesprávnom vyberaní/vkladaní

2. Úpravy vonkajšej elektroinštalácie

3. Príroda (povodeň, blesk)

4. Spotrebný materiál (poistky, kontrolky)

Servisné záväzky:

1. Odpoveď na technický dotaz: do 2 hodín (pracovné dni)

2. Expedícia náhradných dielov: do 24 hodín

3. Riešenie problémov na diaľku: bezplatná podpora videohovorov
