RMU MV VN izolovaný rozvádzačový panel s VCB

čo to je

RMU MV HV izolovaný rozvádzačový panel s VCB je továrensky zmontované, kovovo uzavreté elektrické distribučné zariadenie, ktoré kombinujeHlavná jednotka (RMU)funkčnosť s technológiou Vacuum Circuit Breaker (VCB). RMU umožňuje konfiguráciu kruhovej siete – napájanie môže prúdiť z oboch smerov, čím sa zabezpečí kontinuita dodávky. VCB, umiestnený v utesnenom vákuovom prerušovači, zhasne oblúky v priebehu milisekúnd, keď dôjde k poruche.

RMU (Ring Main Unit) označuje kompaktnú zostavu rozvádzača navrhnutú pre slučkové elektrické siete. Na rozdiel od radiálnych distribučných systémov, kde jediná porucha môže prerušiť napájanie celých záťaží, RMU vám umožňuje vytvoriť kruhovú konfiguráciu: napájanie môže prúdiť z oboch smerov. Ak dôjde k poruche na jednej sekcii, jednoducho túto sekciu izolujete, zatiaľ čo zvyšok siete bude naďalej dostávať energiu z alternatívneho napájania.

VCB (Vacuum Circuit Breaker) je srdcom ochranného systému tohto panelu. Vo vnútri utesneného vákuového prerušovača môže istič uhasiť elektrický oblúk v priebehu milisekúnd, keď dôjde k poruche. Pretože vo vnútri prerušovača nie je žiadny vzduch ani olej, oblúk je zhášaný takmer okamžite, čím sa minimalizuje poškodenie následného zariadenia a predlžuje sa životnosť kontaktov.

MV HV Insulated Switchgear označuje, že tento produkt pracuje v rozsahu stredného až vysokého napätia (zvyčajne 12 kV až 40,5 kV) a používa pokročilú izolačnú technológiu – buď plyn SF6 alebo pevné dielektrikum – na izoláciu živých častí od prostredia.

Čo to dokáže?

1. Riadenie distribúcie energie – Zapnite/vypnite okruhy manuálne alebo cez SCADA

2. Ochrana pri poruche – Prerušte skratové prúdy do 31,5 kA

3. Izolácia siete – Bezpečne uzemnite odchádzajúce káble pre údržbu

Tento panel umožňuje inžinierskym sieťam, priemyselným závodom a komerčným budovám dosiahnuť takmer nulové prestoje pri zachovaní absolútnej bezpečnosti personálu. Každý RMU MV HV izolovaný rozvádzačový panel s VCB je skonštruovaný tak, aby fungoval v najdrsnejších prostrediach.

Parameter produktu (špecifikácia)

Vlastnosti a aplikácia produktu

Kľúčové vlastnosti

Integrovaná ochrana VCB --- Na rozdiel od štandardných RMU s poistkami, náš RMU MV HV izolovaný rozvádzačový panel s VCB poskytuje plnohodnotné prerušenie poruchy. Vákuový zhášač nevyžaduje počas svojej životnosti žiadnu údržbu.

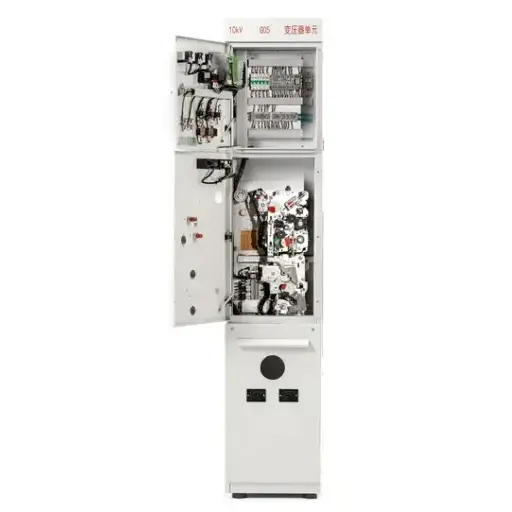

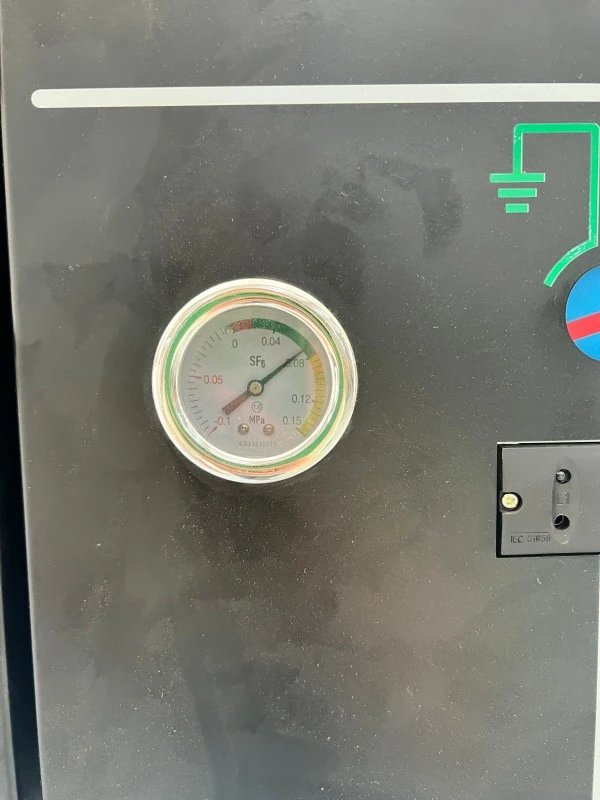

Utesnená izolačná nádrž SF6 --- Všetky živé časti sú umiestnené v 3 mm nádrži z nehrdzavejúcej ocele s <0,1% ročným únikom. Žiadne čistenie, žiadne testovanie izolácie, žiadne vystavenie prachu alebo soľnej hmle.

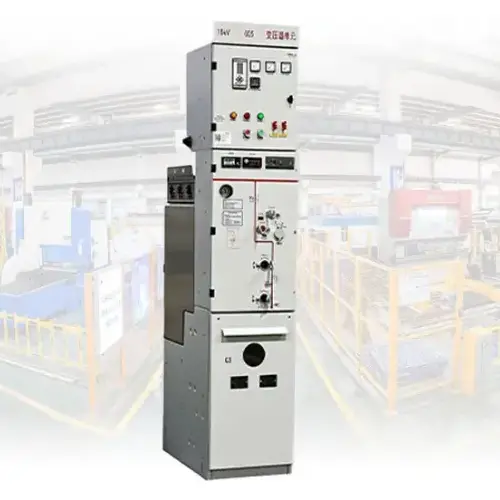

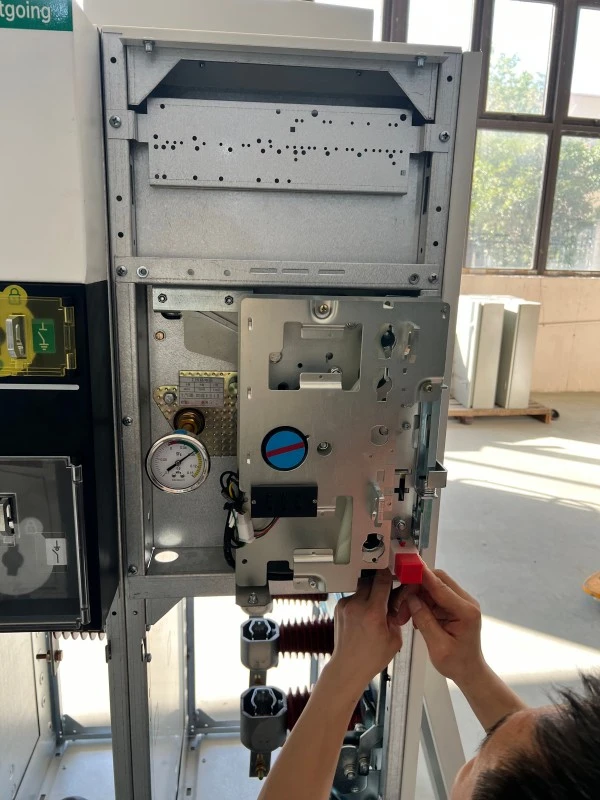

Trojpolohový odpínač ponúka pripojené, odpojené a uzemnené polohy s mechanickým blokovaním, aby sa zabránilo nesprávnym sekvenciám.

Odolnosť voči vnútornému oblúku --- Testované pri 20 kA/1s s odľahčením tlaku smerujúcim horúce plyny preč od operátora.

Kompaktné rozmery --- Zaberá o 30 – 50 % menej podlahovej plochy ako vzduchom izolované rozvádzače, ideálne pre rozvodne s obmedzeným priestorom.

Diaľkové monitorovanie --- Štandardné pomocné kontakty plus voliteľná komunikácia Modbus alebo IEC 61850.

Aplikácie

● Mestská distribúcia elektriny (suterénne rozvodne, komerčné komplexy)

● Veterné a solárne farmy (odoláva vibráciám, teplotným extrémom)

● Priemyselné závody (oceliarsky, cementárenský, petrochemický)

● Dátové centrá (požiadavky na dostupnosť triedy III/IV)

● Železničné trakčné stanice (25kV systémy)

● banské operácie (prašné, vlhké prostredie)

Funkcia Q&A

Otázka: Ako sa líši VCB od vypínača záťaže?

A: Odpínač záťaže preruší iba normálne prúdy záťaže. VCB v tomto RMU MV VN izolovanom rozvádzacom paneli s VCB preruší poruchové prúdy až do 31,5 kA v milisekúndách pomocou vákuového prerušovača bez ionizovateľného média.

Podrobnosti o výrobe

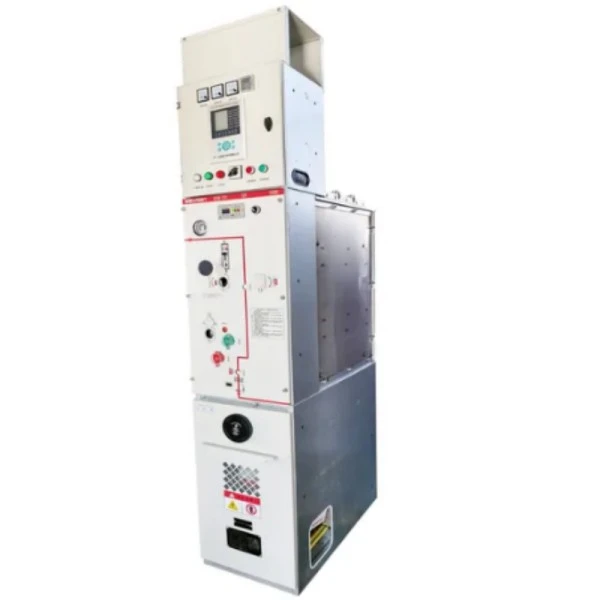

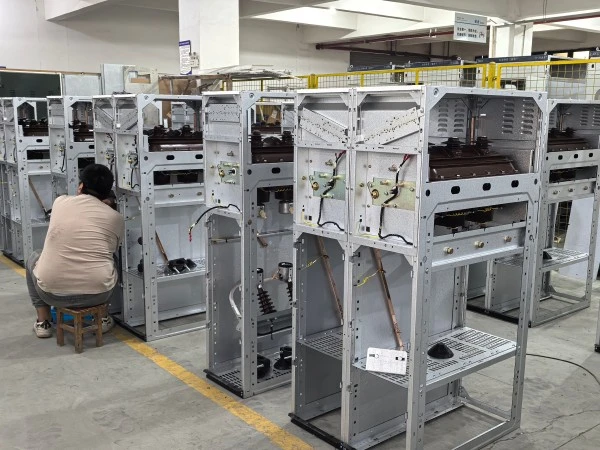

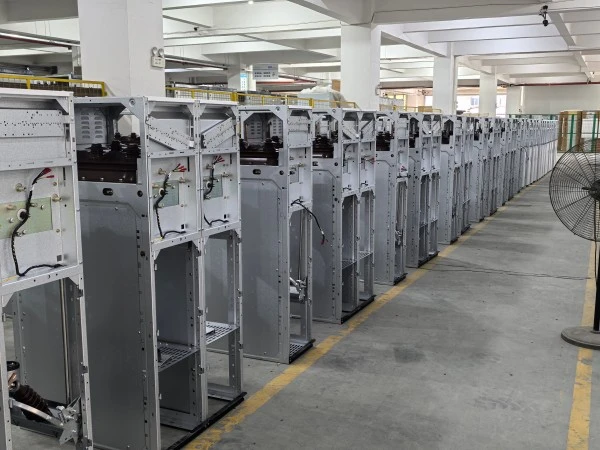

Výrobný proces

● Výroba nádrže --- Nerezová oceľ 316L rezaná laserom, zváraná robotom, kontrolovaná röntgenovým žiarením, testovaná tlakom 0,4 MPa počas 24 hodín.

● Zostava vákuového prerušovača --- Každý prerušovač sa podrobuje 70kV AC vysokonapäťovému testu a meraniu prechodového odporu.

● Spracovanie SF6 --- Nádrž evakuovaná na <10Pa, potom naplnená plynom SF6 (>99,97% čistota, rosný bod <-50°C). Halogénový snímač kontroluje všetky tesnenia.

● Testovanie --- Test mechanickej odolnosti (1 000 cyklov), dielektrika (70 kV/1 min), čiastočného vybitia (<5 pC) a vnútorného oblúka (20 kA/1 s).

Zabezpečenie kvality a certifikácie

Prečo si vybrať Lugao Power?

RMU s VCB vs RMU s poistkou

Vo všeobecnosti sa jednotky VCB RMU odporúčajú pre systémy distribúcie energie so strednou a veľkou kapacitou, ktoré vyžadujú časté spínacie operácie, pokročilú ochranu a vzdialené monitorovanie. Poistkové jednotky RMU sú nákladovo efektívne riešenie na ochranu transformátora a menšie distribučné siete s relatívne stabilným zaťažením.

Balenie, doprava a popredajný servis

Balenie

1. Vnútorný obal z VCI fólie + penová výplň + 9 mm preglejková prepravka

2. Tlak SF6 znížený na 0,05 MPa na prepravu

Po predaji a záruke

1. Záručná doba: 12 mesiacov od uvedenia do prevádzky alebo 18 mesiacov od odoslania, podľa toho, čo nastane skôr.

2. Pokrytie: Chyby materiálu/spracovania, náplň SF6 pre netesnosti >0,5 %/rok, strata vákua VCB.

3. Výnimky: Nesprávna inštalácia, vyššia moc, neoprávnené úpravy, spotrebný materiál.

Služby:

1. Bezplatné riešenie problémov na diaľku (24-hodinová odozva)

2. Expedícia náhradných dielov do 48 hodín (regionálne sklady)

3. K dispozícii je predĺžená záruka (2, 3 alebo 5 rokov)

Často kladené otázky

Q1: Môžete poskytnúť správy o typových testoch a FAT?

A: Áno. K dispozícii sú protokoly o typových skúškach IEC. Akceptačné testovanie v továrni v našej továrni Zhejiang je vítané. Kontrola treťou stranou (SGS, BV) k dispozícii na náklady zákazníka.

Q2: Ako sa medzinárodne riešia záručné nároky?

Odpoveď: Pošlite fotografie/videá na adresulugaoteam@lugaoelectric.com. Diaľková diagnostika do 24 hodín. V prípade závad, na ktoré sa vzťahuje poistenie, bezplatne zašleme náhradné diely..

Q3: Aká je očakávaná životnosť tohto izolovaného rozvádzača RMU MV VN s VCB?

A: Nádrž SF6 a prípojnice: 30 rokov. VCB prerušovač: 10 000 operácií alebo 30 rokov. Generálna oprava mechanizmu: 15-20 rokov. Celková životnosť: 25-30 rokov pri správnej údržbe.

Q4: Aké platobné podmienky akceptujete?

Odpoveď: Prví zákazníci: 30% záloha T/T, 70% pred odoslaním. Zavedení zákazníci: 20 % T/T + 80 % oproti B/L kópii. Akreditív na videnie akceptovaný.

Q5: Môže byť RMU MV HV izolovaný rozvádzačový panel s VCB použitý vo vysokej nadmorskej výške?

A: Štandardný dizajn ≤ 2000 m. Verzia pre vysoké nadmorské výšky (zvýšená plazivá dráha, vyšší tlak SF6) dostupná až do 3500 m. Zákazkové inžinierstvo pre viac ako 3500 m.
