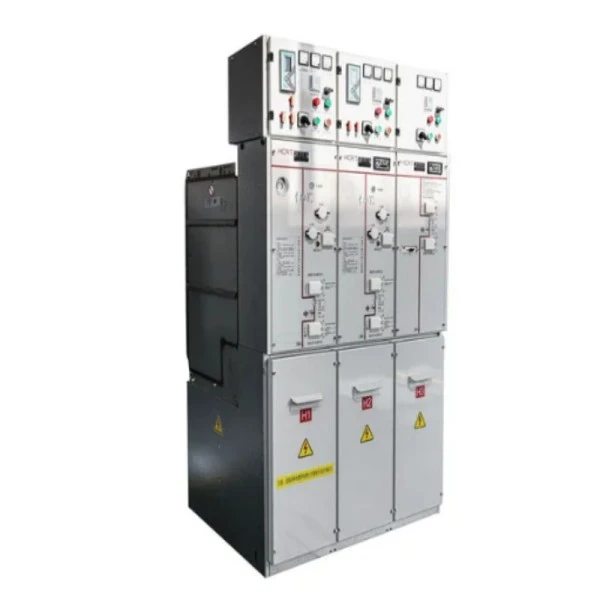

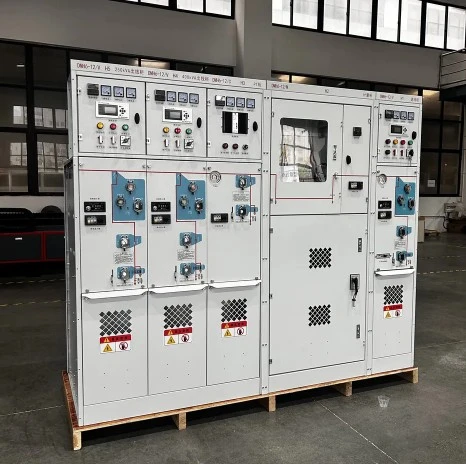

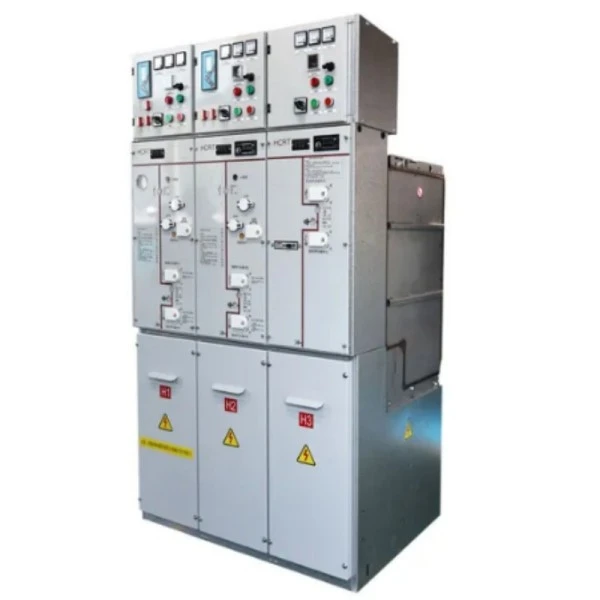

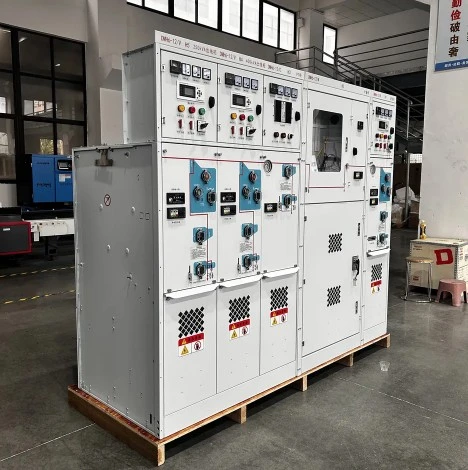

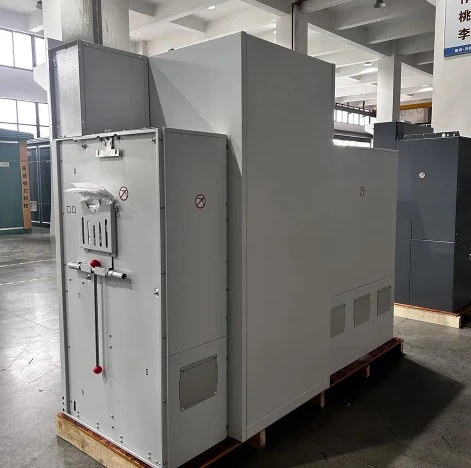

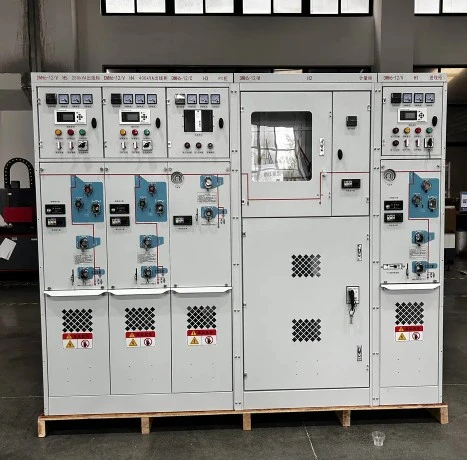

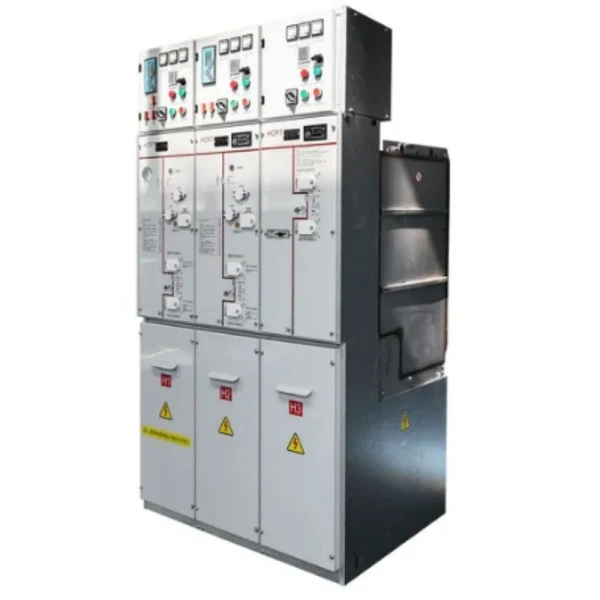

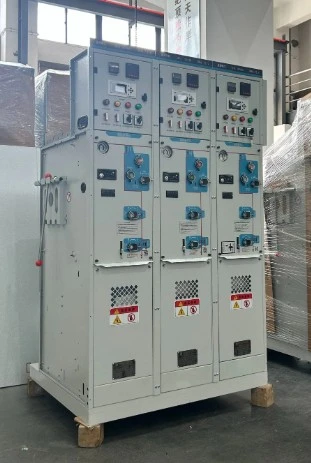

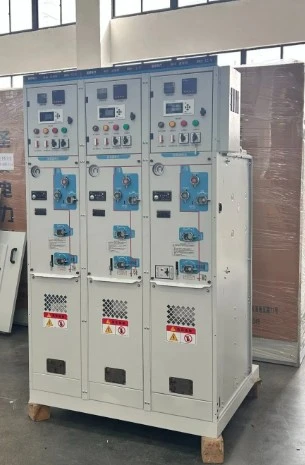

Utesnený rozvádzač 35kv vysokého napätia Sf6

Utesnený rozvádzač 35 kV stredného napätia SF6 je továrensky zmontované, kovové uzavreté elektrické zariadenie, ktoré využíva plynný fluorid sírový (SF6) ako izolačné médium aj médium na zhášanie oblúka. Na rozdiel od bežného rozvádzača otvoreného typu sú všetky živé časti --- vrátane ističa, odpojovača a uzemňovacieho spínača -- hermeticky utesnené vo vnútri nádrže z nehrdzavejúcej ocele naplnenej plynom SF6 pri kontrolovanom tlaku.

Čo to dokáže?

Tento utesnený rozvádzač 35 kV stredného napätia SF6 je primárne zodpovedný za príjem, distribúciu a riadenie elektrickej energie v 35 kV energetických sieťach. Chráni transformátory, motory a napájače pred preťažením, skratom a prechodným prepätím. Keď dôjde k poruche, istič SF6 zhasne oblúk v priebehu milisekúnd, čím sa zabezpečí minimálne poškodenie následného zariadenia. Okrem toho umožňuje diaľkové spínacie operácie a monitorovanie stavu v reálnom čase, čo z neho robí základnú súčasť moderných inteligentných sietí. V podstate nahrádza objemné vzduchom izolované rozvádzače (AIS) v aplikáciách, kde je obmedzený priestor alebo sú náročné podmienky prostredia.

Výhody produktu

Pri hodnotení utesneného rozvádzača 35 kV vysokého napätia SF6 riešenie Lugao Power vyniká piatimi hlavnými výhodami:

1. Ultra vysoká spoľahlivosť: Pretože plyn SF6 poskytuje vynikajúcu dielektrickú pevnosť (približne 3-krát väčšiu ako vzduch), vnútorné komponenty sú odolné voči prachu, vlhkosti, soľnej hmle a znečisteniu. Výsledkom je extrémne nízka chybovosť – menej ako 0,1 % za desať rokov prevádzky.

2. Kompaktný pôdorys: Utesnený dizajn výrazne znižuje vzdialenosti medzi fázami a medzi fázami a zemou. Typická kruhová hlavná jednotka Lugao 35 kV SF6 zaberá iba 1,2 m² na podávač v porovnaní s 3,5 m² pre AIS. To umožňuje podnikom a priemyselným závodom dodatočne vybaviť alebo rozšíriť existujúce stavebné plochy.

3. Bezúdržbová prevádzka: Pretože všetky pohyblivé časti pracujú v suchom, utesnenom prostredí SF6, nie je potrebné pravidelné čistenie, nastavovanie kontaktov alebo testovanie izolačného odporu. Jedinou odporúčanou kontrolou je meranie tlaku plynu raz za šesť mesiacov. Počas 20-ročnej životnosti to ušetrí až 70 % prevádzkových nákladov.

4. Zvýšená bezpečnosť pre personál: Kovovo uzavretá, zváraná nádrž je dimenzovaná na vnútorný oblúkový uzáver (IAC) až do 50 kA/1s. Aj pri internej poruche nasmeruje pretlakový ventil horúce plyny do bezpečného výfukového potrubia – nikdy nie smerom k operátorovi. Všetky blokovania sú v súlade s IEC 62271-200.

5. Výkon za každého počasia: Od -40°C v alpských rozvodniach do +55°C v púštnych solárnych farmách, tento 35kV strednonapäťový uzavretý rozvádzač SF6 pracuje bez zníženia výkonu. Vo vnútri krytu nie je potrebné žiadne vyhrievanie ani klimatizácia.

Vlastnosti produktu

● Utesnený rozvádzač Lugao Power 35 kV vysokého napätia SF6 obsahuje nasledujúce špecifické technické vlastnosti:

1. Zváraná nádrž z nehrdzavejúcej ocele: 3 mm hrubá, 316L, héliová netesnosť testovaná na menej ako 0,1 % ročne. Žiadne tesnenia alebo O-krúžky vystavené atmosfére.

2. Trojpolohový spínač: Integrovaný odpínač záťaže, odpojovač a uzemňovací spínač v jednom mechanizme. Mechanické blokovanie zabraňuje nesprávnej sekvencii operácií.

3. Tlakomer SF6 (kompenzovaný teplotou): Poskytuje skutočné odčítanie tlaku bez ohľadu na okolitú teplotu. Zelená zóna = 0,12–0,14 MPa (absolútne). Nízkotlakové poplachové kontakty dostupné pre vzdialené monitorovanie.

4. Možnosť vákuového ističa: Na ochranu podávača vstavaný vákuový prerušovač s vonkajšou izoláciou SF6 kombinuje vysokú vypínaciu schopnosť vákua s izolačnou silou SF6. Menovitý skratový vypínací prúd: 31,5kA.

5. Káblový priestor: Veľký, odnímateľný predný kryt umožňuje ľahký prístup pre inštaláciu káblového oka. Vhodné pre jednožilové medené alebo hliníkové káble do 500 mm².

6. Magnetický alebo pružinový ovládač: K dispozícii buď ako magnetický ovládač (pre 100 000 mechanických operácií) alebo pružinový mechanizmus s uloženou energiou (pre projekty citlivé na náklady).

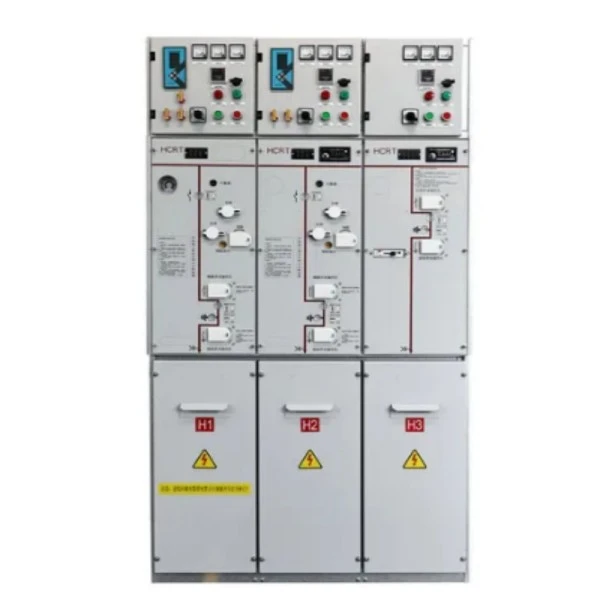

7. Mimická zbernica predného panela: Jasná, vyrytá jednoriadková schéma s LED indikátormi polohy spínača, stavu uzemnenia a tlaku SF6.

8. Pomocné kontakty: 6NO + 6NC, dimenzované na 220 V DC, priamo poháňané z hlavného hriadeľa (žiadne vačky, ktoré by sa mohli prekĺznuť).

Aplikácia produktu

Všestrannosť 35 kV utesneného rozvádzača vysokého napätia SF6 ho robí vhodným pre nasledujúce aplikácie:

1. Veterné farmy: Používajú sa v základni veže každej turbíny alebo v zberných prstencoch plošiny na mori. Odoláva vibráciám, soľnej hmle a stiesneným priestorom.

2. Solárne FV elektrárne: Inštalované na výstupoch zlučovača a primárnej strane transformátora. Utesnený dizajn zabraňuje prenikaniu prachu v púštnom prostredí.

3. Priemyselné rozvodne: Oceliarne, cementárne a petrochemické zariadenia, kde nepretržitá výroba vyžaduje vysokú dobu prevádzky. Rozvádzač SF6 napája veľké motory (3MW–10MW) a oblúkové pece.

4. Dátové centrá: Poskytuje spoľahlivé 35kV napájanie záložných generátorov a UPS systémov. Jeho kompaktná veľkosť ponecháva viac podlahového priestoru pre IT stojany.

5. Železničné trakčné rozvodne: Pre elektrifikované železnice v systémoch 27,5 kV alebo 35 kV. Therozvádzač SF6zvláda časté spínanie (až 5000 operácií/rok) bez opotrebovania kontaktov.

6. Podzemné rozvodne: V centrách miest alebo obchodných komplexoch, kde sú pozemky neúmerne drahé. Rozvádzač môže byť stohovaný v dvoch vrstvách vo vnútri 2,5 m vysokej klenby.

7. Sekundárna distribúcia: Ako kruhová hlavná jednotka (RMU) na napájanie obytných blokov alebo malých priemyselných parkov z 35kV slučky.

Normy, ktoré dodržiavame

Utesnený rozvádzač Lugao Power 35 kV vysokého napätia SF6 je navrhnutý a vyrobený podľa medzinárodných a priemyselných noriem, aby bola zaistená bezpečnosť, spoľahlivosť a dlhá životnosť.

Podrobnosti o výrobe

Každá jednotka 35kV utesneného rozvádzača Lugao Power vysokého napätia SF6 prechádza prísnymi výrobnými krokmi:

● Výroba nádrže: Laserom rezané platne z nehrdzavejúcej ocele 316L sú zvárané robotom v prípravku. Všetky zvary sú kontrolované farebným penetrantom a röntgenom na výskyt dierok. Každá nádrž je potom testovaná tlakom 0,3 MPa (2 x prevádzkový tlak) počas 24 hodín.

● Povrchová úprava: Vonkajšia časť je fosfátovaná a potiahnutá epoxidovým polyesterovým práškom RAL 7035 (minimálna hrúbka 80 μm). Odolnosť proti soľnému postreku: 1 000 hodín.

● Spracovanie plynu SF6: Po zmontovaní všetkých vnútorných komponentov (vývodky, kontakty, ovládače) sa nádrž evakuuje na < 10 Pa. Potom sa naplní plyn SF6 s čistotou >99,97 % na 0,12 MPa absolútne. Rosný bod je overený pri < -50 °C.

● Test mechanickej odolnosti: Každý ovládací mechanizmus sa pred konečnou montážou vykoná 500 cyklov (otvorenie/zatvorenie/uzemnenie) na skúšobnej stolici.

● Test vysokého napätia: 70 kV/1 min. výdržné napätie napájacej frekvencie (suché) a test bleskového impulzu 110 kV/1,2/50 μs.

● Meranie čiastočného výboja: Menej ako 5 pC pri 1,1× menovitém napätí (38,5 kV). Merané širokopásmovým PD detektorom.

● Detekcia netesností: Sniffer sonda (halogénový detektor) skenuje každý zvarový šev a prírubu puzdra. Garantovaná miera úniku < 0,1 % ročne.

● Vysledovateľnosť: Každý rozvádzač dostane jedinečný QR kód. QR kód je prepojený so správou o skúške z výroby vrátane kriviek tlakových skúšok, úrovní PD a dátumu plnenia plynu.

Utesnený rozvádzač SF6 vs vzduchom izolovaný rozvádzač (AIS)

Často kladené otázky (FAQ)

Otázka 1: Ako často potrebuje 35 kV zapečatený rozvádzač SF6 so stredným napätím dopĺňať?

Odpoveď: Za normálnych podmienok je miera úniku nižšia ako 0,1% ročne. Pri počiatočnom plnení 0,12 MPa by pokles na prah alarmu (0,10 MPa) trval viac ako 20 rokov. Odporúčame kontrolovať tlakomer každých 6 mesiacov. V rámci jednoročnej záručnej doby nie je zvyčajne potrebné žiadne dopĺňanie, pokiaľ nedôjde k poruche tesnenia.

Q2: Je plyn SF6 škodlivý pre životné prostredie? A ponúka Lugao alternatívy?

Odpoveď: SF6 má vysoký potenciál globálneho otepľovania (GWP = 23 500). Utesnený rozvádzač Lugao 35 kV stredného napätia SF6 však spotrebuje menej ako 2 kg na jednotku a naša konštrukcia uzavretej nádrže prakticky eliminuje emisie. Pre projekty vyžadujúce zelený plyn ponúkame voliteľnú náplň „Green Gas“ (C5-FK) s o 99 % nižším GWP, aj keď s mierne zníženým hodnotením izolácie.

Q3: Môže to byťspínací prístrojpoužívať vonku bez dodatočného krytu?

Odpoveď: Áno, samotný uzavretý rozvádzač 35 kV vysokého napätia SF6 má krytie IP67 pre uzavretú nádrž a IP4X pre nízkonapäťový priestor. Pre priamu vonkajšiu inštaláciu však odporúčame objednať si možnosť „veteruvzdorná kapucňa“ (pridáva krytie IP54 celej skrini). V opačnom prípade ho nainštalujte do základného kiosku alebo budovy rozvodne.

Q4: Vzťahuje sa jednoročná záruka na samotný plyn SF6?

Odpoveď: Áno, ak sa počas záručnej doby potvrdí netesnosť (pomocou mydlovej bubliny alebo testu detektora), Lugao bezplatne dodá náhradnú plynovú fľašu a znovu utesní armatúru. Ak je však únik spôsobený fyzickým poškodením (napr. nárazom vysokozdvižného vozíka do nádrže), oprava je účtovaná.

Q5: Môžem dodatočne namontovať vzdialené rozhranie SCADA k tomuto rozvádzaču?

Odpoveď: Všetky jednotky sa dodávajú so štandardnými pomocnými kontaktmi 6NO+6NC pripravenými na pripojenie k RTU alebo PLC. Pre pokročilé monitorovanie ponúkame voliteľný zásuvný modul s výstupmi Modbus RTU (RS485) alebo IEC 61850 (Ethernet), ktorý poskytuje údaje o tlaku SF6 v reálnom čase, polohe spínača a počítadle prevádzky.

Náš zjednodušený proces výroby a dodania
