Kolísanie napätia, bleskové rázy a stavy nepretržitého preťaženia často spôsobujú deformáciu vinutia a predčasné zlyhanie izolácie v rozvodných sieťach elektrickej energie. Spoločnosť Lugao Power Co., Ltd., ktorá pôsobí ako špecializovaná továreň na výrobu výkonových transformátorov v Číne, odstraňuje tieto slabé miesta v prenose prostredníctvom našich presne navinutých medených vinutí, pokročilej technológie žíhania jadra a odolných izolačných systémov ponorených do oleja. Od roku 2016 naše výrobné zariadenie s certifikáciou ISO9001 a SGS dodáva robustné zvyšovacie a znižovacie jednotky, ktoré absorbujú extrémne rušenie siete a poskytujú rozvodniam a priemyselným závodom stabilnú reguláciu napätia a dlhodobú elektrickú spoľahlivosť.
Aké elektrické a mechanické sily riadia výkon vysokonapäťového výkonového transformátora?
Na rozdiel od štandardných distribučných transformátorov, ktoré zvládajú iba konverziu stredného napätia, musia riešenia Power Transformer čeliť dvom protichodným požiadavkám: musia zvýšiť výstupné napätie generátora až na úroveň prenosu – alebo znížiť vysokonapäťový, vysokokapacitný výkon na distribučnú úroveň – a zároveň odolať obrovským elektromagnetickým silám a skratovým prúdovým rázom, ktoré vznikajú pri poruchách siete.
Konvenčné štruktúry vinutia sú náchylné na deformáciu alebo dokonca kolaps pri trvalých radiálnych elektromagnetických silách, čo môže spôsobiť náhle skraty medzi otáčkami a katastrofické zlyhanie. Naše jednotky vyrobené na mieru sa vyznačujú optimalizovaným systémom upínania jadra, vysokopevnostnou izolačnou doskou a pevnou konštrukciou nádrže. Táto konštrukcia dosahuje úplné oddelenie axiálnych a radiálnych elektromagnetických síl, čím účinne zabraňuje posunutiu vinutia a nadmernému nárastu teploty hotspotu. Vďaka tejto optimalizovanej mechanickej konštrukciiLugao výkonové transformátoryponúkajú predĺženie životnosti až o 28 % v podmienkach dlhodobého nepretržitého prenosu pri vysokom zaťažení.
Ako zabraňujú jadrové metalurgie a techniky navíjania horúcim miestam a starnutiu izolácie?
Pri audite kvalifikovaných dodávateľov Power Transformer by sa tímy inžinierov siete mali zamerať na výber základného materiálu, techniku navíjania a integrálnu koordináciu izolácie. Cyklické zmeny zaťaženia počas dlhodobého prenosu ľahko spôsobujú lokálne prehriatie spojov jadra a vodičov vinutia, ďalšie zrýchlenie degradácie oleja, krehnutie izolácie papiera a nevratné dielektrické poškodenie.
|
Vnútorný komponent
|
Výber základného materiálu
|
Úprava jadra/vinutia
|
Ukazovateľ výkonu
|
Primárna prevencia zlyhania
|
|
Laminácie jadra s vysokou permeabilitou
|
Vysokokvalitná za studena valcovaná silikónová oceľ orientovaná na zrno (27QG120)
|
Step-Lap Joint & Stres-Relief Annealing
|
Strata naprázdno ≤ Norma IEC 60076
|
Zabraňuje nasýteniu jadra a hotspotom úniku toku
|
|
Presné vinutia HV/LV
|
Medené vodiče bez obsahu kyslíka + izolácia z prvotriedneho sulfátového papiera
|
Kontinuálne špirálové navíjanie a vákuové sušenie
|
Dynamická odolnosť proti skratu ≥ 2,5 % odchýlka reaktancie
|
Eliminuje vybočenie vinutia pri náhlych poruchových prúdoch
|
|
Konštrukcia vysokovýkonnej nádrže
|
Vysokopevnostná konštrukčná oceľ (Q345R)
|
Robotické zváranie a testovanie tesnosti tlaku (0,3 MPa)
|
Miera úniku nula (24-hodinový ponorný test)
|
Zabraňuje presakovaniu oleja a prasknutiu nádrže pod tlakom vnútorného oblúka
|
|
Pokročilý systém olejovej izolácie
|
Vysokokvalitný minerálny olej alebo biologicky odbúrateľný prírodný ester
|
Vákuové plnenie oleja a cirkulačné sušenie horúcim olejom
|
Prierazné napätie ≥ 60 kV (IEC 60156)
|
Zabraňuje čiastočnému vybitiu a urýchľuje odvod tepla
|
Aké prispôsobené napätie, kapacita a štýly chladenia môže Lugao dodať?
Lugao Power Co., Ltd. vlastní výrobnú dielňu s certifikáciou ISO9001 a SGS, ktorá je vybavená profesionálnymi linkami na rezanie jadra, navíjacími strojmi, vákuovými sušiacimi pecami a testovacími priestormi na plný výkon. Všetky produkty sú vyrábané v prísnom súlade s medzinárodnými normami IEC, GB, CE a CCC a podporujú priamu výmenu typu plug-and-play bez úpravy pôvodného usporiadania rozvodne.
Triedy napätia a rozsahy kapacity
Spoločnosť Lugao vyvinula viacero tried napätia výkonového transformátora, aby vyhovovali rôznym úrovniam prenosu a požiadavkám distribučnej siete:
· 132 kV / 110 kV stupňový/znižovací výkonový transformátor:Navrhnuté pre veľké rozvodne, systémy pripojenia k sieti elektrární a ťažké priemyselné zóny vyžadujúce hromadný prenos energie. Vďaka robustnej konštrukcii nádrže ponorenej do oleja s chladením ONAN alebo ONAF sa vyznačuje výnimočnou odolnosťou proti skratu a extrémne nízkymi hladinami čiastočného vybitia (≤ 5 pC), pričom uľahčuje kontrolu a údržbu puzdier a prepínačov odbočiek.
· Výkonový transformátor 33 kV / 35 kV:Vhodné pre stredne veľké priemyselné závody, zberné rozvodne veterných fariem a distribučné siete kampusov. Vyvažuje vysokú účinnosť s kompaktným pôdorysom, ponúka flexibilné možnosti chladenia a prispôsobiteľné napäťové odbočky na prispôsobenie sa kolísaniu sieťového napätia.
· 11kV Distribution Power Transformer:Ideálne pre komerčné komplexy, obytné komunity a projekty elektrifikácie vidieka. Vyznačuje sa vlnitým dizajnom olejovej nádrže, ktorý eliminuje potrebu konzervátora oleja, čím znižuje frekvenciu údržby a zaisťuje spoľahlivú prevádzku v náročných vonkajších prostrediach.
Možnosti spôsobu chladenia
Všetky jednotky Lugao Transformer ponúkajú flexibilné konfigurácie chladenia na optimalizáciu tepelného výkonu na základe podmienok na mieste:
· ONAN (Oil Natural Air Natural):Pri chladení sa spolieha na prirodzenú konvekciu – ideálne pre aplikácie s miernou záťažou, kde sú priaznivé okolité podmienky.
· ONAF (Oil Natural Air Forced):Rozširuje prirodzenú cirkuláciu oleja pomocou ventilátorov s núteným vzduchom, čím zvyšuje kapacitu nepretržitého preťaženia približne o 30 %.
· OFAF (Oil Forced Air Forced):Využíva nútenú cirkuláciu oleja s núteným vzduchovým výmenníkom tepla, čo umožňuje maximálny odvod tepla pre vysokokapacitné inštalácie výkonových transformátorov v náročných prostrediach.
Ako vybrať ideálnu konfiguráciu výkonového transformátora pre rozvodne s obmedzeným priestorom?
Výkonový transformátorvýber musí komplexne zvážiť priestorové obmedzenia lokality, projekcie rastu zaťaženia a požiadavky na úroveň porúch siete. Pre tradičné veľké rozvodne s bohatým podlahovým priestorom sú preferovaným riešením konvenčné trojfázové olejom ponorené jednotky s externými radiátormi. Zvládajú rovnomerné rozloženie elektromagnetického napätia a pracovníci údržby môžu jednoducho kontrolovať puzdrá a prepínače odbočiek bez toho, aby museli odpájať susedné zariadenia.
Pre mestské podzemné rozvodne a kompaktné inštalácie GIS (plynom izolovaná rozvodňa) sú vhodnejšie konštrukcie s nižším profilom s integrovanými radiátorovými panelmi. Lugao ponúka prispôsobenú optimalizáciu pôdorysu, čím znižuje celkové požiadavky na podlahovú plochu až o 15 % pri zachovaní konzistentnej kapacity spracovania energie a účinnosti chladenia, aby vyhovoval moderným požiadavkám na rozšírenie mestskej siete.
Ako vyriešiť vysoké teploty oleja a čiastočné výbojové rázy pri dlhodobej prevádzke?
Komponenty používané v transformátoroch Lugao účinne riešia dva bežné prevádzkové problémy: nadmerné zvýšenie teploty oleja a nekontrolovaný čiastočný výboj (PD). Dlhodobé vystavenie vysokonapäťovému napätiu a trvalým zaťažovacím prúdom generuje značné straty medi a železa, čo vedie k poklesu dielektrickej pevnosti izolačného oleja a k zhoršeniu izolácie medzi vinutiami; to následne spúšťa čiastočný výboj a akumuláciu plynu, čo môže mať za následok katastrofické udalosti flashoveru.
Náš exkluzívny vstavaný proces cirkulácie horúceho oleja a vákuového sušenia v kombinácii s vysoko účinnou bankou chladiča nepretržite cirkuluje a ochladzuje izolačný olej. Stabilne kontroluje hornú teplotu oleja pod 75 °C počas 24-hodinovej nepretržitej prevádzky pri plnom zaťažení (okolitá teplota ≤ 40 °C), udržuje úplnú dielektrickú ochranu izolácie navíjacieho papiera, stabilizuje vnútornú rovnováhu plynov a zabraňuje lokalizovanému výboju a rozkladu oleja spôsobenému akumuláciou hotspotov.
Sledujte našu výrobnú linkuVideo
Zažite dokonalosť výroby Power Transformer spoločnosti Lugao na vlastnej koži: [Kliknutím sem si pozrite našu celú prehliadku výroby na YouTube]
Preskúmajte súvisiace produkty
· [10KV transformátor suchého typu z amorfnej zliatiny] – Ideálny pre energeticky účinné aplikácie v interiéri.
· [33kV 35kV olejový transformátor] — Robustné riešenie pre stredné napätie pre priemyselné a obnoviteľné projekty.
· [132 kV 110 kV 50 MVA 125 MVA olejový ponorný transformátor] — Vysokokapacitná chrbtica pre energetické prenosové siete.

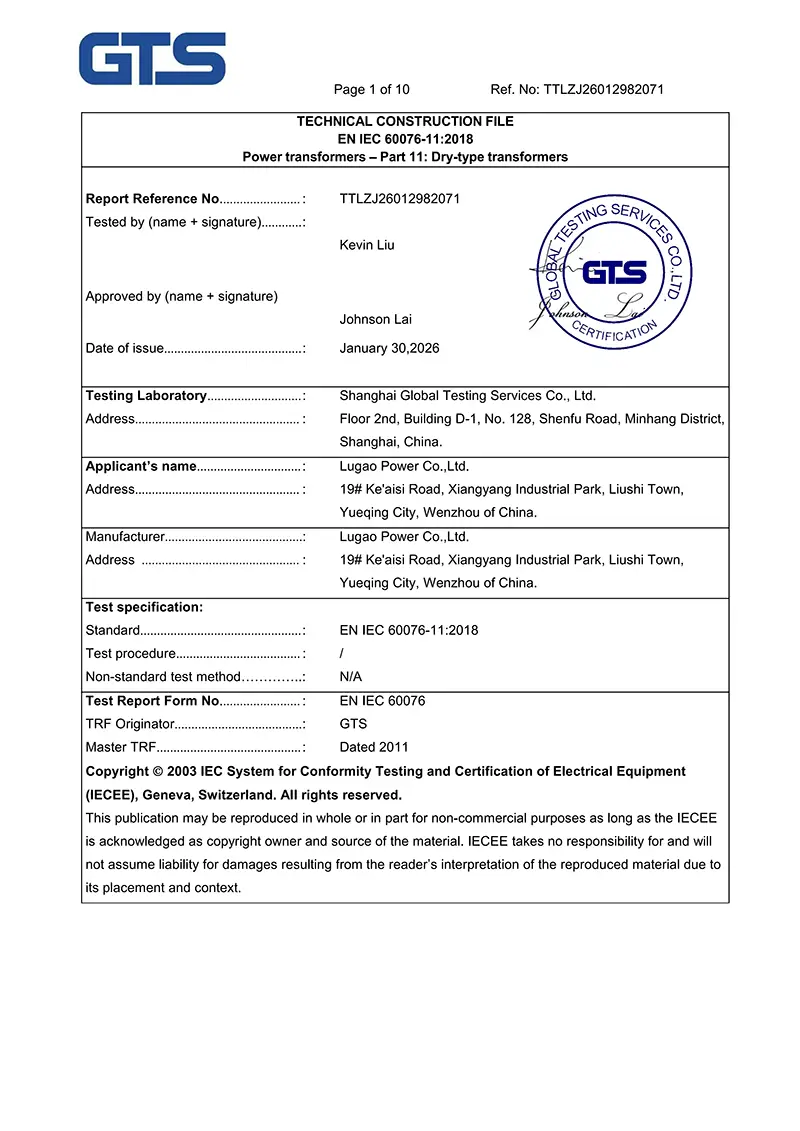

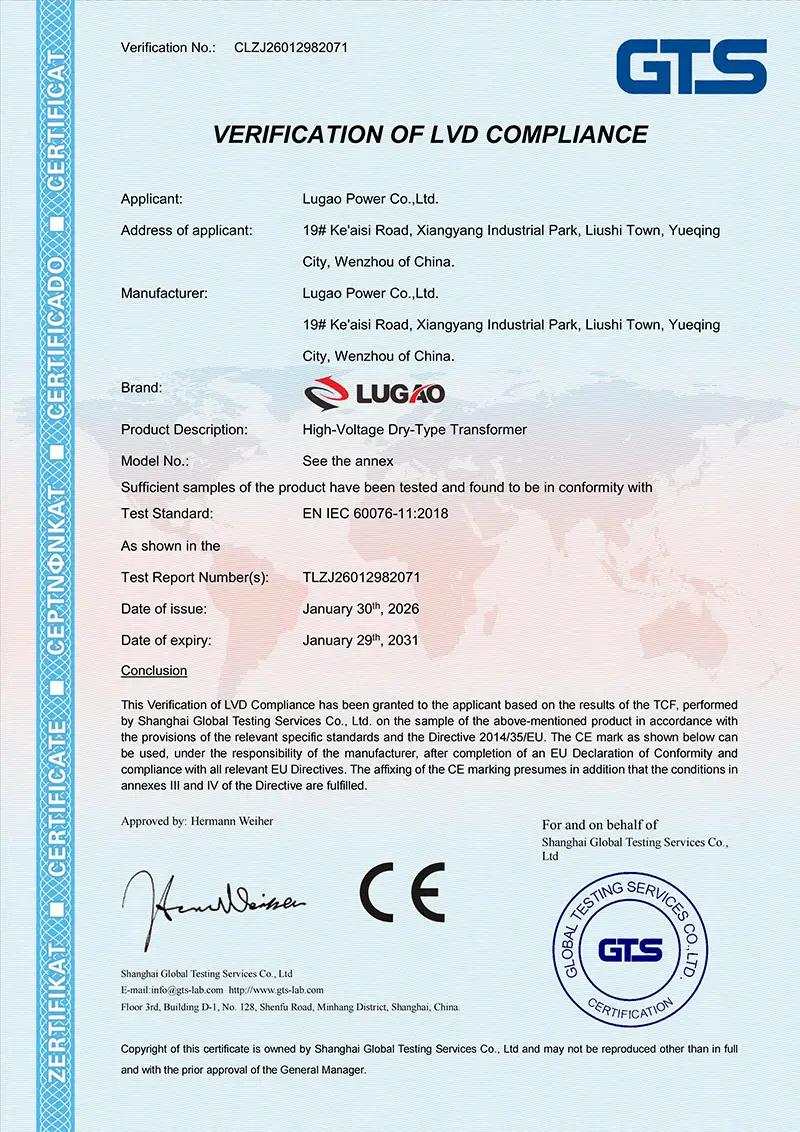

Zdroje: oficiálna technická dokumentácia Lugao Power Co., Ltd. a protokoly o skúške certifikovaných podľa normy IEC.
