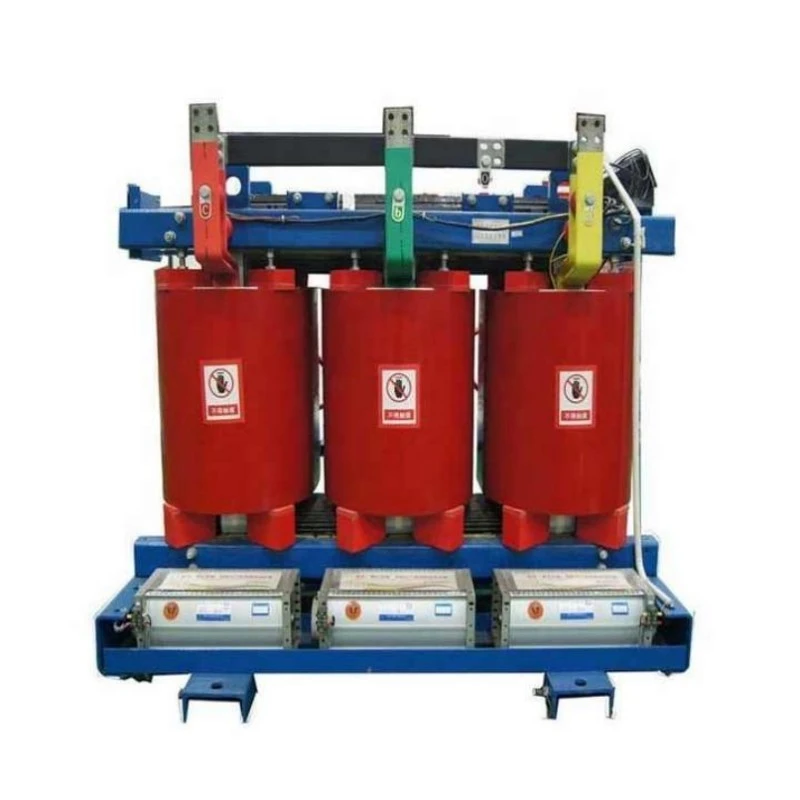

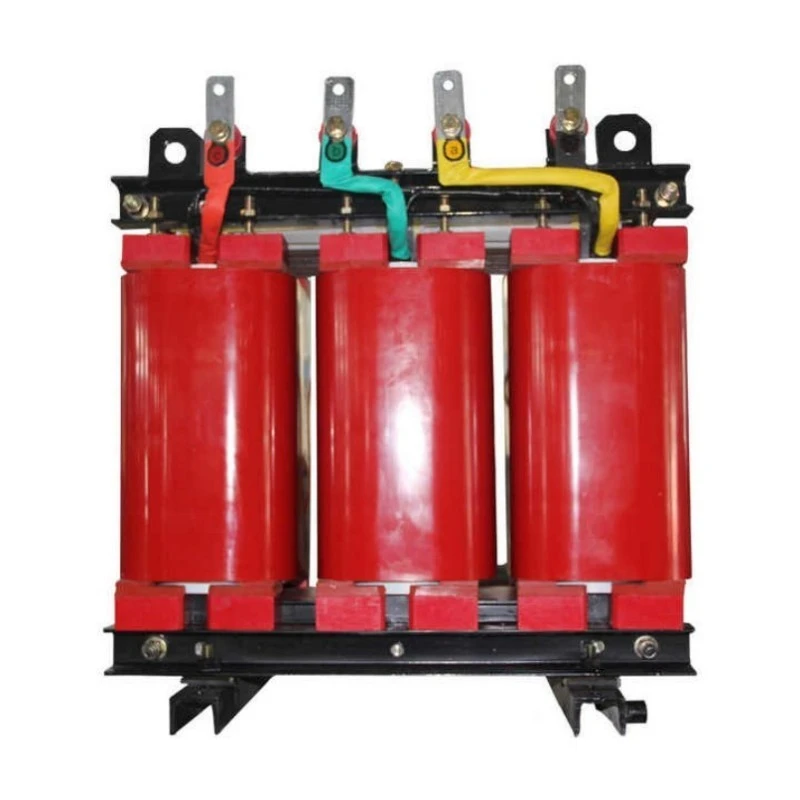

Transformátor suchého typu na chladenie epoxidovou živicou

čo je to?

Vzduchom chladiaci transformátor suchého typu na báze epoxidovej živice je úplne bezolejové zariadenie na konverziu energie, kde sú všetky vysokonapäťové a nízkonapäťové vinutia plne zapuzdrené v liatej epoxidovej živici pod vákuovým tlakom. Na rozdiel od konvenčných transformátorov, ktoré sa pri izolácii a chladení spoliehajú na minerálny olej alebo syntetické kvapaliny, táto jednotka používa ako chladiace médium iba vzduch – buď prirodzenú konvekciu (AN) alebo voliteľne nútený vzduch (AF). Epoxidová živica má trojakú funkciu: primárnu elektrickú izoláciu, mechanickú ochranu proti vlhkosti a nečistotám a tuhú štruktúru, ktorá odoláva skratovým silám.

čo to robí?

Transformácia napätia: Znižuje stredné napätie (6 kV, 10 kV, 20 kV, 35 kV) na úžitkové napätie (208 V, 400 V, 480 V, 690 V) pre priemyselné, komerčné a rezidenčné záťaže. Prípadne zvýši napätie na prepojenie siete obnoviteľnej energie.

Požiarna distribúcia energie: Dodáva elektrickú energiu vo vnútri budov, podzemných garáží, nemocníc a dátových centier, kde sú transformátory naplnené olejom zakázané požiarnymi predpismi. Samozhášavý epoxid (UL 94 V-0) nebude šíriť plamene.

Čistý výkon pre citlivú záťaž: Poskytuje izoláciu medzi primárnym a sekundárnym okruhom, filtrovanie harmonických, potláčanie prepätia a elimináciu zemných slučiek, ktoré rušia lekárske zobrazovacie zariadenia, CNC stroje a laboratórne prístroje.

Prevádzka vo vonkajšom a drsnom prostredí: S voliteľným krytom IP54 alebo IP65 transformátor odoláva dažďu, snehu, prašným búrkam, soľnej hmle a extrémnym teplotám od -30 °C do +55 °C bez zníženia výkonu.

Transformátor suchého typu na báze epoxidovej živice na chladenie vzduchom je v podstate preferovanou voľbou vždy, keď sa nedá vyjednávať o bezpečnosti, dodržiavaní životného prostredia a dlhodobej spoľahlivosti.

Parameter produktu (špecifikácia)

Funkcia a aplikácia produktu (formát otázok a odpovedí)

Q1: Čo robí izoláciu z epoxidovej živice lepšou ako dizajn s otvoreným vinutím?

A: Tri kľúčové výhody. Po prvé, odolnosť proti vlhkosti - epoxid je nehygroskopický. Vzduchom chladiaci transformátor suchého typu na báze epoxidovej živice sa reštartuje okamžite po týždňoch odstavenia pri 100 % vlhkosti, zatiaľ čo jednotky s otvoreným vinutím vyžadujú predhriatie. Po druhé, ochrana pred kontamináciou – vodivý prach nemôže preniknúť do pevných epoxidových povrchov, čím sa eliminuje riziko sledovania a vzplanutia. Po tretie, mechanická pevnosť – zapuzdrené vinutia odolávajú skratovým silám až do 25-násobku menovitého prúdu bez deformácie.

Použitie: Dátové centrá — nulové riziko akumulácie prachu, tichá prevádzka pod 55 dB a samozhášavý epoxid spĺňajú požiadavky NFPA 75 pre miestnosti s IT vybavením.

Q2: Ako to funguje vonku bez oleja?

Odpoveď: S krytím IP54/IP65 (nehrdzavejúca oceľ, šikmá dažďová strecha, labyrintové ventilátory) transformátor odoláva dažďu, prachu a slanej vode. Epoxidové vinutia odolávajú korózii lepšie ako olejové radiátory. Pre pobrežné lokality je k dispozícii 316 krytov z nehrdzavejúcej ocele.

Použitie: Solárne farmy a veterné parky – vzdialené miesta bez personálu ťažia z nulového odberu vzoriek oleja, nulových kontrol únikov a bez protipožiarnych systémov. Jednotky pracujú roky bez dozoru v teplotných extrémoch od -30°C do +55°C.

Q3: Dokáže zvládnuť rázy a preťaženia pri štartovaní motora?

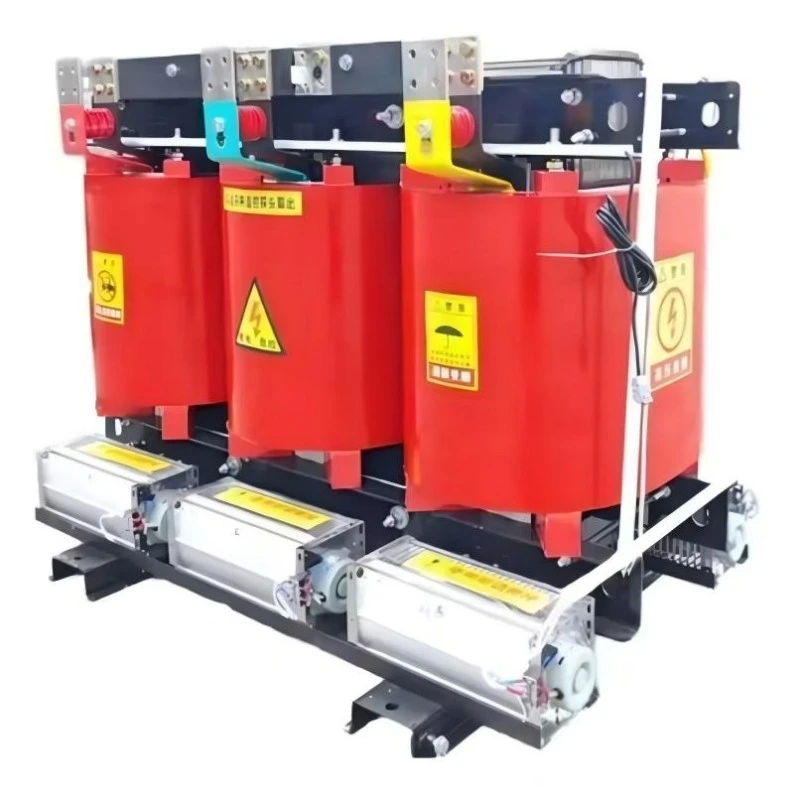

A: Áno. Izolácia triedy H (180°C) umožňuje 110% nepretržité preťaženie pri prirodzenom chladení (AN) a 130% počas 30 minút. S možnosťou núteného vzduchu (AF) sa kapacita zvýši o 20 – 25 % – ventilátory sa automaticky spustia pri 80 °C. Pri silnom cyklickom preťažení presahujúcom 150% sa obráťte na našich technikov.

Použitie: Priemyselná výroba — Automobilové montážne linky a lisovne zažívajú prudké výkyvy zaťaženia. Nízka impedancia (4-6%) udržuje reguláciu napätia v rozmedzí ±3%, zatiaľ čo epoxidové vinutia odolávajú vibráciám, ktoré by popraskali zvary chladiča naplnené olejom.

Q4: Je to skutočne bezúdržbové?

Odpoveď: Transformátor jadra nevyžaduje žiadne výmeny oleja, žiadne dielektrické testovanie, žiadnu filtráciu, žiadnu výmenu tesnenia. Len tri jednoduché kontroly každých 12-24 mesiacov: vyčistite žalúzie/ventilátory stlačeným vzduchom, skontrolujte svorky momentu a skontrolujte kryt. Celkové ročné úsilie: menej ako dve hodiny kvalifikovaným elektrikárom.

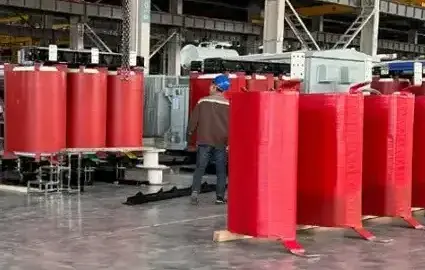

Výrobné detaily – čo robí Lugao lepším ako konkurenti

Často kladené otázky (Q&A)

Otázka 1: Aká je skutočná účinnosť transformátora suchého typu epoxidovej živice na chladenie vzduchu a časom sa zhoršuje?

Odpoveď: Účinnosť pri 75 % zaťažení (typický prevádzkový bod) je 98,7 % pre jednotku s výkonom 1 000 kVA a stúpa na 99,1 % pre jednotku s výkonom 2 500 kVA. Účinnosť je určená stratou v jadre (konštantná, závisí od kvality kremíkovej ocele) a stratou medi (líši sa s druhou mocninou zaťaženia). Kľúčovou výhodou vzduchom chladiaceho transformátora suchého typu na báze epoxidovej živice je, že účinnosť časom neklesá, pretože epoxidové zapuzdrenie zabraňuje prenikaniu vlhkosti, ktorá by zvyšovala straty. Olejom naplnené transformátory často zaznamenávajú pokles účinnosti po 10 až 15 rokoch, pretože olej degraduje a obsah vlhkosti v papierovej izolácii stúpa. Naše epoxidové jednotky si zachovávajú výrobnú účinnosť počas celej životnosti 30+ rokov. Poskytujeme garantované hodnoty strát s každou jednotkou a uhradíme rozdiel, ak testovanie v teréne ukáže vyššie straty v rámci záručnej doby.

Otázka 2: Ako si vyberiem správnu kapacitu pre svoju aplikáciu?

Odpoveď: Vypočítajte si celkové pripojené zaťaženie v kVA a potom použite faktory diverzity. Pri nepretržitej záťaži (osvetlenie, HVAC, servery) použite 100 % typového štítku. Pre prerušované zaťaženie (motory, zváračky, výťahy) použite 50-70% v závislosti od pracovného cyklu. Potom pridajte 20-25% budúcu expanziu. Príklad: Továreň s 800 kVA nepretržitého zaťaženia + 400 kVA zaťaženia motora (faktor diverzity 0,6 → 240 kVA) + 20 % expanzia = (800+240) × 1,2 = 1248 kVA → vyberte 1250 kVA alebo 1500 kVA. Predimenzovanie zvyšuje počiatočné náklady a straty bez zaťaženia; poddimenzovanie spôsobuje prehriatie a predčasné zlyhanie. Naši inžinieri poskytujú bezplatnú pomoc pri dimenzovaní – jednoducho pošlite svoj zoznam nákladu a pracovné cykly. Pre aplikácie náročné na motor odporúčame nútené chladenie vzduchom (AF), aby ste zvládli rozbehové rázy bez prekročenia limitov zvýšenia teploty.

Otázka 3: Môže byť transformátor inštalovaný v obmedzenom priestore, ako je tunel alebo trezor?

A: Absolútne. TheTransformátor suchého typu na chladenie epoxidovou živicouje ideálny pre stiesnené priestory, pretože nevyžaduje žiadnu klenbu na zachytávanie oleja (úspora 2-3 metrov voľného priestoru na všetkých stranách). Minimálna vzdialenosť pre vetranie je 300 mm na všetkých stranách a 600 mm nad. Pre tunelové inštalácie ponúkame nízkoprofilovú verziu, kde je výška krytu znížená o 200 mm (chladiace žalúzie sú premiestnené do strán a nie nahor). Okolitá teplota v tuneloch však môže byť zvýšená v dôsledku iného vybavenia – vykonáme tepelnú analýzu, aby sme potvrdili primerané chladenie. Ak je prirodzené prúdenie nedostatočné, možnosť AF (forced air) s ventilátormi namontovanými priamo na základnom ráme poskytuje dodatočné chladenie bez zvýšenia stopy.
