Chladenie vzduchom Vonkajší izolačný suchý transformátor

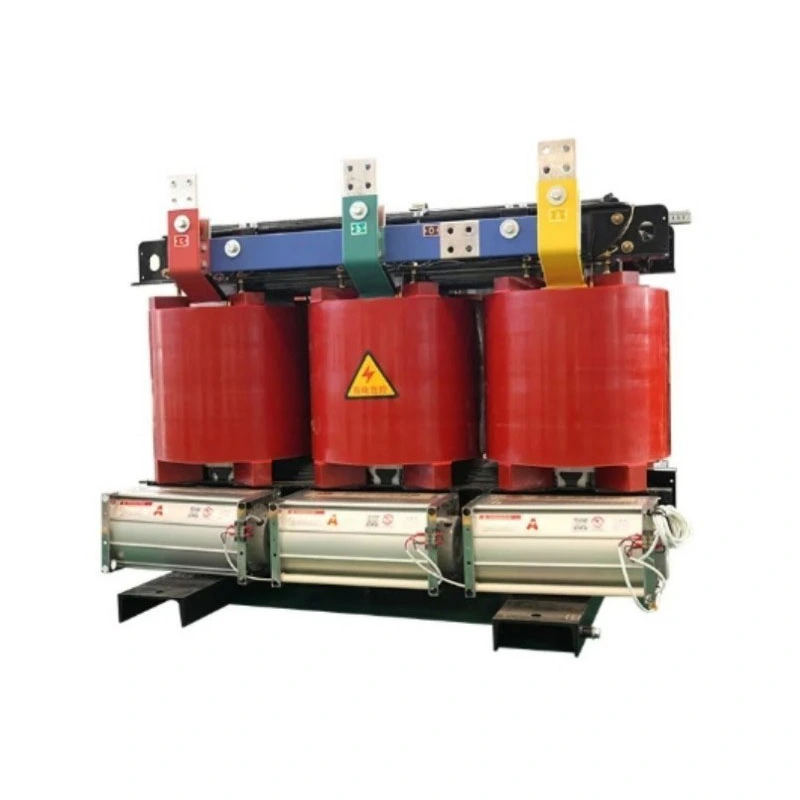

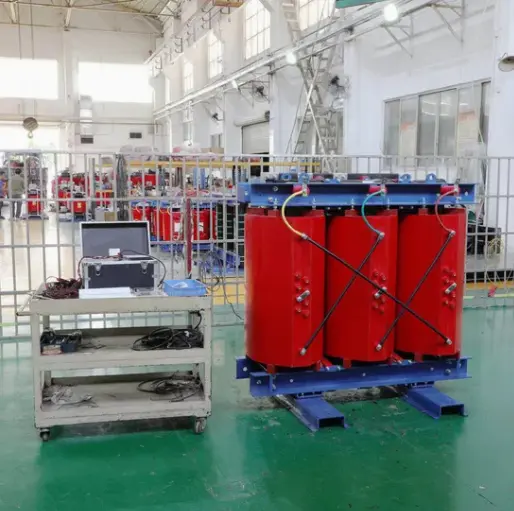

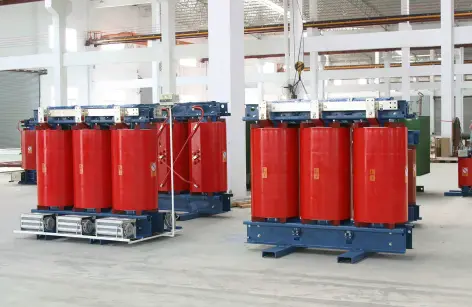

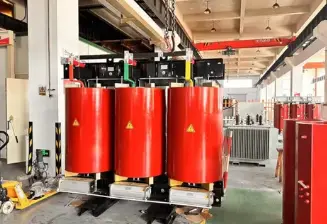

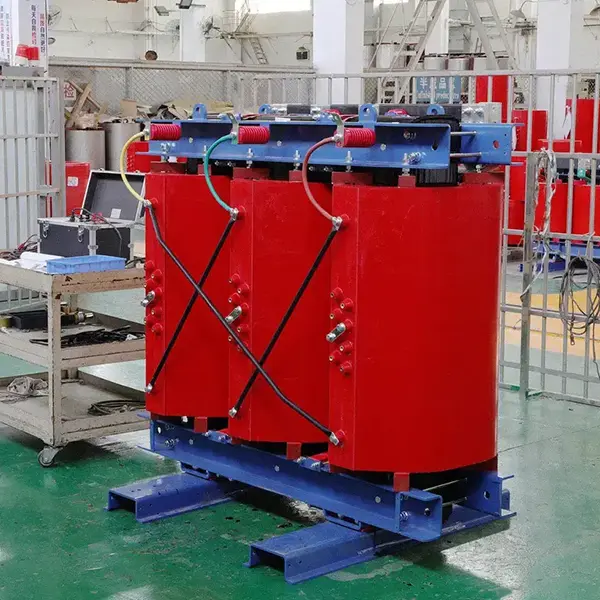

Tento produkt je vonkajšieho typu, izolačného typu,transformátor suchého typus využitím vzduchového chladenia (ANAN). Nespolieha sa na žiadne tekuté médium na izoláciu alebo odvod tepla, ale namiesto toho využíva prirodzenú konvekciu alebo nútené chladenie vzduchom na riadenie nárastu teploty.

čo to robí?

1. Elektrická izolácia: Vytvára fyzickú elektrickú bariéru medzi primárnym a sekundárnym vinutím, účinne prerušuje zemné slučky, potláča harmonické a filtruje vysokofrekvenčné rušenie a prepätia zo siete, čím poskytuje „čisté“ napájanie citlivým záťažiam.

2. Transformácia napätia: Zvyšuje alebo znižuje striedavé napätie podľa požiadaviek, prispôsobuje sa potrebám napájania rôznych zariadení.

3. Bezpečnostná ochrana: Vďaka izolačnému dizajnu zabraňuje priamemu kontaktu personálu s vysokonapäťovou stranou, čím sa výrazne znižuje riziko úrazu elektrickým prúdom.

4. Vonkajšie prispôsobenie: Robustný kryt navrhnutý pre krytie IP54 alebo vyššie umožňuje odolávať vetru, dažďu, prachu, soľnej hmle a dlhodobému UV žiareniu.

Stručne povedané, keď potrebujete bezpečné, čisté, bezúdržbové riešenie na izoláciu a konverziu napájania v drsnom vonkajšom prostredí, tento suchý transformátor s vonkajšou izoláciou chladenia vzduchom je základným riešením.

Výhody produktu

V porovnaní s tradičnými olejovými alebo štandardnými vnútornými suchými transformátormi ponúka tento produkt päť základných výhod:

1. Zero Pollution, Bezúdržbový: Bezolejový dizajn úplne eliminuje riziko kontaminácie pôdy alebo vody z netesností, ako aj náklady na údržbu a prestoje spojené s každoročným testovaním a výmenou oleja. Pre vonkajšie projekty pod prísnymi environmentálnymi predpismi je to rozhodujúca výhoda.

2. Vynikajúca tolerancia vonkajšieho prostredia: Využíva proces vákuovej tlakovej impregnácie (VPI) a izolačný systém triedy H (180°C) v kombinácii s plne utesneným zváraným vonkajším krytom vyrobeným z nehrdzavejúcej ocele alebo aluzinkovej ocele. Pracuje stabilne pri okolitej teplote od -25°C do 50°C a relatívnej vlhkosti do 95%. Odolný voči soľnej hmle, plesniam a korózii.

3. Maximálna bezpečnosť s elektrickou izoláciou: Zosilnená izolácia medzi primárnym a sekundárnym vinutím dosahuje dielektrické výdržné napätie 3 kV až 5 kV (v závislosti od modelu). Efektívne izoluje jednosmerné komponenty, tretie harmonické a rôzne nárazové rázy od siete, čím chráni následné presné prístroje.

4. Prirodzené chladenie vzduchom, tiché a spoľahlivé: Spolieha sa na konvekciu vzduchu pre odvod tepla bez ventilátorov (voliteľné). Prevádzkový hluk je výrazne nižší ako u olejových transformátorov. Bez rotujúcich mechanických častí v základných komponentoch je stredná doba medzi poruchami (MTBF) výrazne vylepšená.

5. Vysoká kapacita preťaženia, použiteľná v núdzových situáciách: Kapacita núdzového preťaženia až 120 % pri nepretržitej prevádzke, 150 % pri krátkodobej prevádzke. Počas neočakávaných vonkajších špičiek zaťaženia (napr. pri spustení viacerých motorov súčasne) nie je potrebné žiadne okamžité zvýšenie kapacity, čím sa získa drahocenný čas pre používateľa.

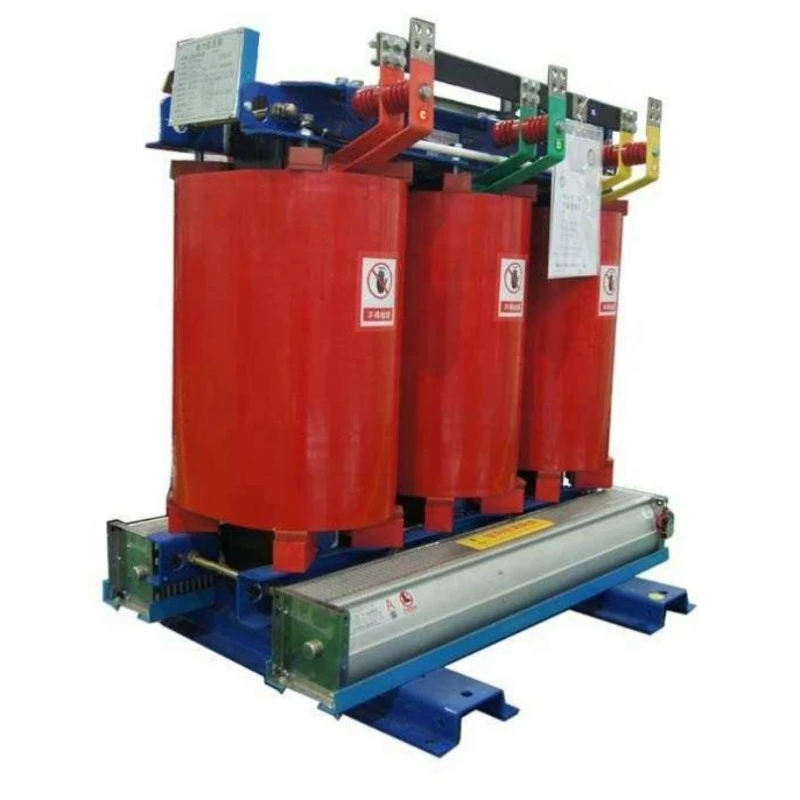

Vlastnosti produktu

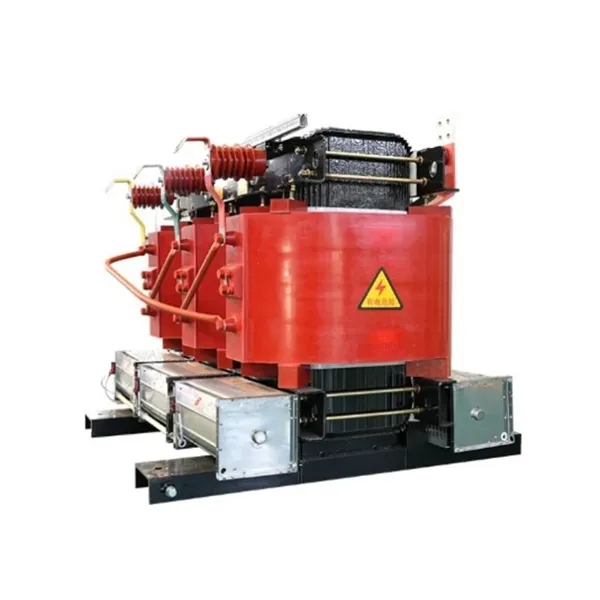

Jadro: Vysoko priepustná za studena valcovaná kremíková oceľ s orientovaným zrnom, proces spájania krok-lap, výrazne znížené straty bez zaťaženia a budiaci prúd.

Vinutia: Vysokonapäťové aj nízkonapäťové vinutia používajú celomedené (voliteľné hliníkové) vodiče, obalené Nomex® alebo podobným aramidovým izolačným papierom, spracované pomocou VPI vákuovej impregnácie lakom bez rozpúšťadla, čím sa vytvorí robustná pevná izolačná štruktúra odolná voči vlhkosti, odolná voči vysokým teplotám.

Izolačná štruktúra: Primárne a sekundárne vinutie sú navinuté na samostatných cievkach alebo nezávislých jadrách s voliteľným elektrostatickým tienením medzi nimi, čím sa minimalizuje väzbová kapacita a poskytuje vynikajúce potlačenie vysokofrekvenčného rušenia.

Ochranný kryt: Štandardné krytie IP54 (prachotesné, odolné voči striekajúcej vode), voliteľné IP65. Kryt vyrobený z nehrdzavejúcej ocele s hrúbkou 2,0 mm alebo ocele Galvalume so strechou odolnou proti dažďu, vetracími žalúziami z nehrdzavejúcej ocele a zámkami proti vypáčeniu.

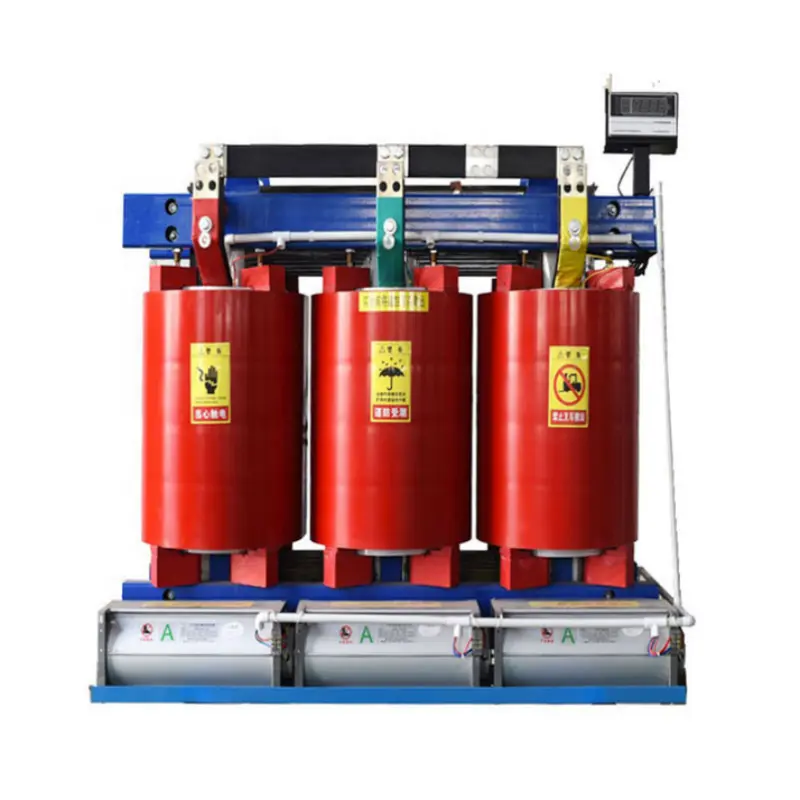

Systém riadenia teploty: Vstavané teplotné snímače PTC alebo PT100 RTD, pripojiteľné k inteligentnému regulátoru teploty pre alarm prehriatia, ochranu proti vypnutiu a automatickú aktiváciu ventilátora (ak sú nainštalované voliteľné ventilátory).

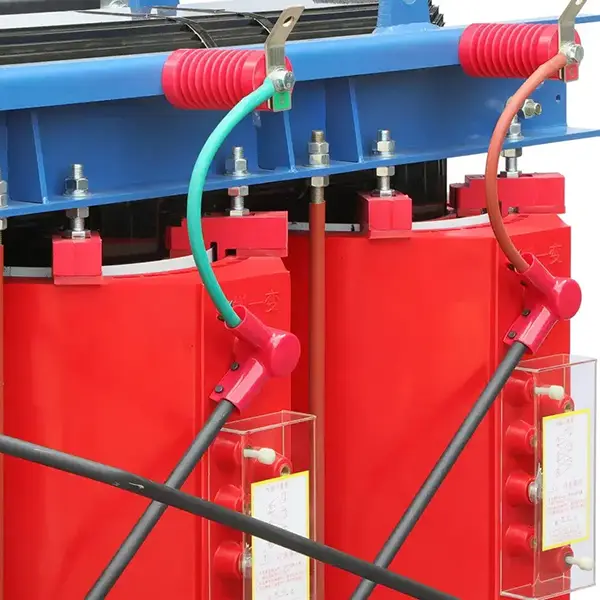

Svorky: Vonkajšia vysokonapäťová spojovacia skrinka s tesnením zo silikónovej gumy a káblovými priechodkami. Nízkonapäťová strana využíva pocínované medené prípojnice alebo vodotesné konektory.

Aplikácia produktu

Tento suchý transformátor s vonkajším izolačným chladením vzduchom sa široko používa v nasledujúcich scenároch:

Generovanie obnoviteľnej energie: Izolácia na nízkonapäťovej strane PV elektrární a veterných fariem namontovaných na šmykľavých rozvodniach, izoluje výstupné napätie meniča pred pripojením do siete alebo miestnym napájaním.

Vonkajšie priemyselné zariadenia: Izolácia napájacieho zdroja pre plošiny na ťažbu ropy, drviče otvorených baní, energetické systémy na pobreží prístavov, stroje na hĺbenie tunelov (štítne stroje), ktoré bránia poškodeniu zariadenia prepätím v sieti.

Dočasné a núdzové napájanie: Izolácia výstupu generátora pre vonkajšie podujatia, športové súťaže a miesta pomoci pri katastrofách, poskytuje čisté napájanie pre audio, video a ovládacie zariadenia.

Nabíjacia infraštruktúra: Vstupný izolačný transformátor pre vonkajšie jednosmerné rýchlonabíjačky, ktorý zabraňuje harmonickej spätnej väzbe do siete a zároveň chráni nabíjacie moduly.

Inteligentná sieť a distribúcia: Staničné servisné alebo izolačné transformátory v rámci vonkajších kruhových hlavných jednotiek a kompaktných rozvodní, ktoré poskytujú bezpečné a spoľahlivé napájanie pre automatizačné terminály (DTU/FTU).

Podrobnosti o výrobe

Proces vákuovej tlakovej impregnácie VPI

Všetky vinutia sú impregnované bezrozpúšťadlovým izolačným lakom vo vákuu, ktorý odstraňuje vnútorný vzduch a umožňuje laku úplne preniknúť medzi závity, vrstvy a na zem. Po vytvrdnutí vytvára monolitickú "pevnú" štruktúru s tepelnou vodivosťou, mechanickou pevnosťou a odolnosťou proti vlhkosti ďaleko prevyšujúcou štandardné impregnačné procesy.

Vonkajšia spojovacia skrinka

Nízkonapäťová zásuvková skriňa obsahuje izolačný podporný panel spomaľujúci horenie s dostatočnou elektrickou vzdialenosťou (>20 mm) medzi medenými prípojnicami. Káblové vstupy využívajú tesnenia a káblové vývodky s viacerými tesneniami, kompatibilné s rôznymi pancierovými alebo gumenými plášťami, ktoré zabraňujú prenikaniu vlhkosti pozdĺž kábla do krabice.

Vysoko odolný kryt z nehrdzavejúcej ocele

Kryt je vyrobený pomocou laserového rezania, CNC ohýbania a robotického zvárania, pričom všetky švy sú priebežne zatavené. Dvere majú trojbodové uzamykacie kľučky a tesniace tesnenia odolné voči poveternostným vplyvom. Horný kryt je navrhnutý ako šikmý štít proti dažďu a obsahuje skrutky s okom na pohodlné vonkajšie zdvíhanie.

Balenie, dodávka a popredajný servis

Spôsob balenia

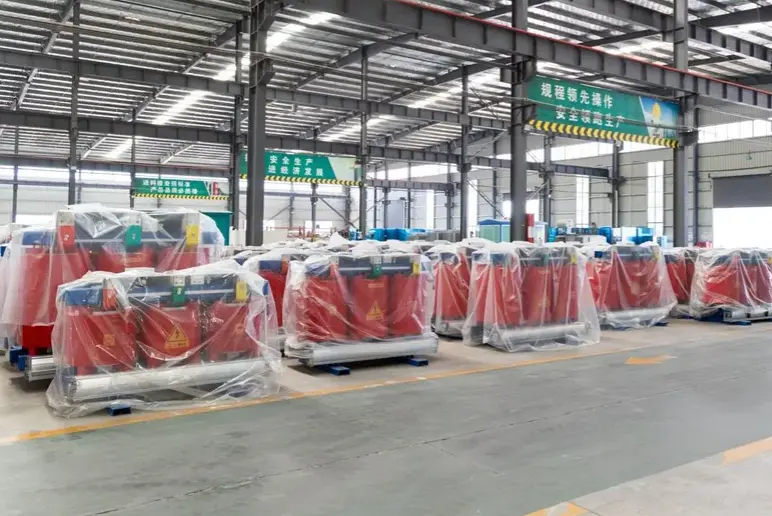

1. Telo transformátora obalené PE fóliou odolnou voči vlhkosti, vnútri je umiestnené vysúšadlo.

2. Balené v odolných drevených debnách alebo preglejkových škatuliach bez fumigácie (spĺňajúce exportné normy), obklopené penou s vysokou hustotou alebo vzduchom naplnenými vreckami na odpruženie.

3. Štítky ako „Moisture Proof“, „Fragile“ a „This Way Up“ pripevnené na vonkajšej strane škatule.

Spôsob doručenia

1. Vnútroštátny: Špeciálny nákladný automobil pre logistiku (malé kapacity je možné prepravovať prostredníctvom ťažkého tovaru Deppon/SF Express).

2. Vývoz: Opatrenia týkajúce sa námornej, železničnej alebo leteckej prepravy vrátane colnej dokumentácie.

Popredajný servis

1. Záručná doba: 12 mesiacov od dátumu prevzatia.

2. Bezplatná oprava alebo výmena výrobných chýb počas záručnej doby.

Často kladené otázky (Q&A)

Otázka 1: Nie je tento suchý transformátor vonkajšieho izolačného typu s chladením vzduchom náchylnejší na prehriatie a vyhorenie v porovnaní s bežným transformátorom ponoreným do oleja?

A: Práve naopak. Aj keď má vzduch nižšiu tepelnú vodivosť ako olej, náš produkt využíva izoláciu triedy H (dimenzovaná pre 180 °C) a proces vákuovej impregnácie VPI. Teplo z vinutia je efektívne odvádzané preč a odvádzané cez kryt. Pri rovnakej kapacite má naša konštrukcia väčšiu rezervu na zvýšenie teploty, vďaka čomu je menej pravdepodobné, že dôjde k poruchám vyhorenia spôsobeným únikom oleja a následnými nízkymi hladinami oleja v tradičných jednotkách. nášChladenie vzduchom Vonkajší izolačný suchý transformátorpracuje s teplotami horúceho miesta hlboko pod hranicou izolácie aj pri plnom zaťažení vo vonkajších podmienkach 40 °C.

Otázka 2: Neprenikne počas daždivých dní vonku dažďová voda cez chladiace žalúzie a nespôsobí skrat vo vnútri?

Odpoveď: Nie. Naša trieda ochrany krytu je IP54. Žalúzie majú vnútorný kanál v labyrintovom štýle a kovovú sieťovinu. Testy ukazujú, že aj pri priamom striekaní spredu pri intenzite zrážok 10 mm za minútu zostáva interiér úplne suchý. Všetky káblové vstupné porty používajú utesnené priechodky v výbušnom prostredí, ktoré úplne blokujú akúkoľvek cestu pre vniknutie vlhkosti.
