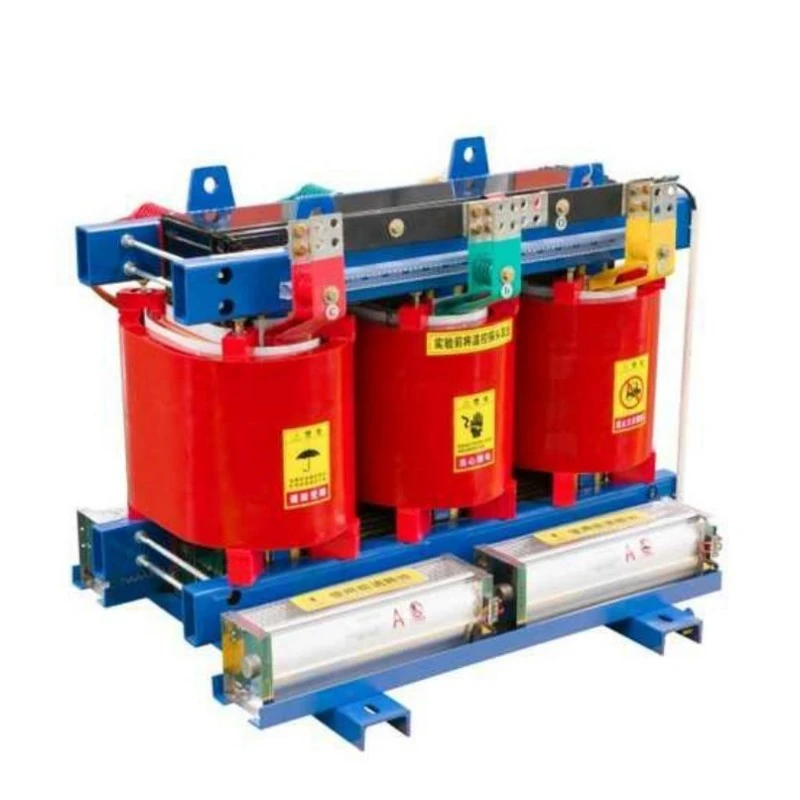

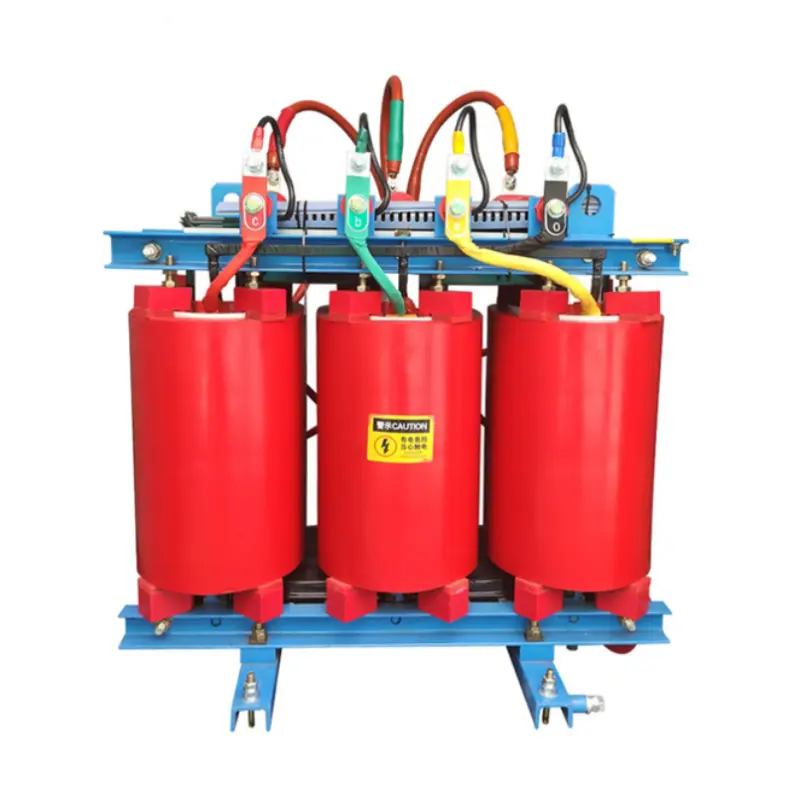

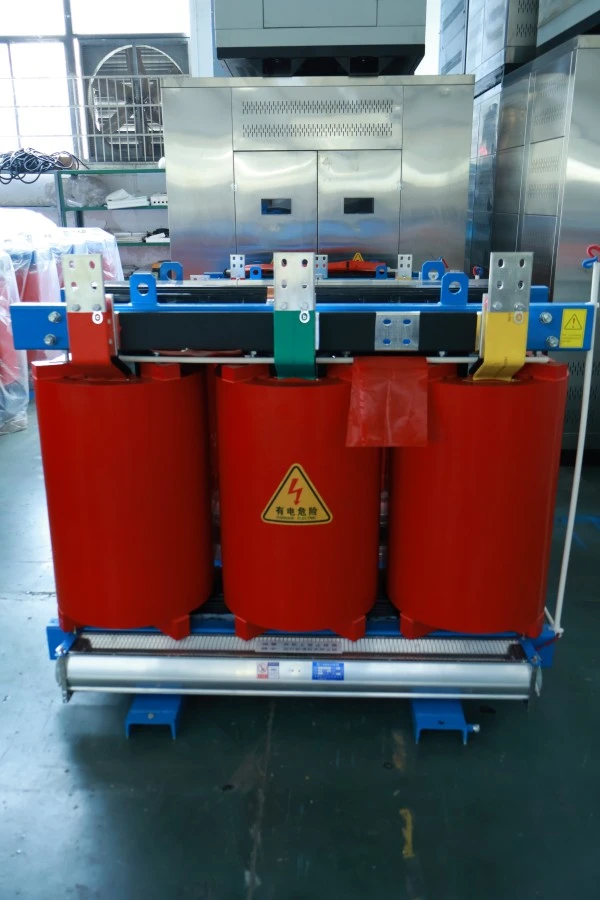

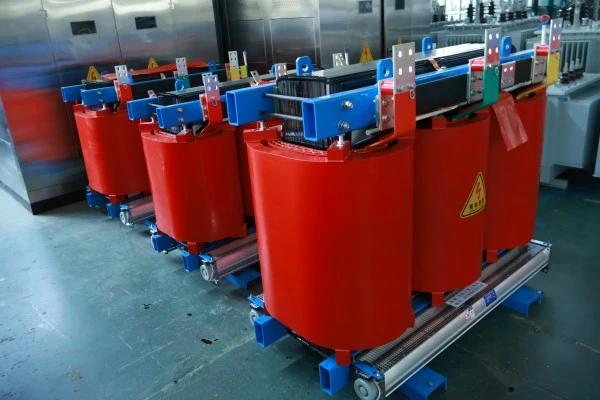

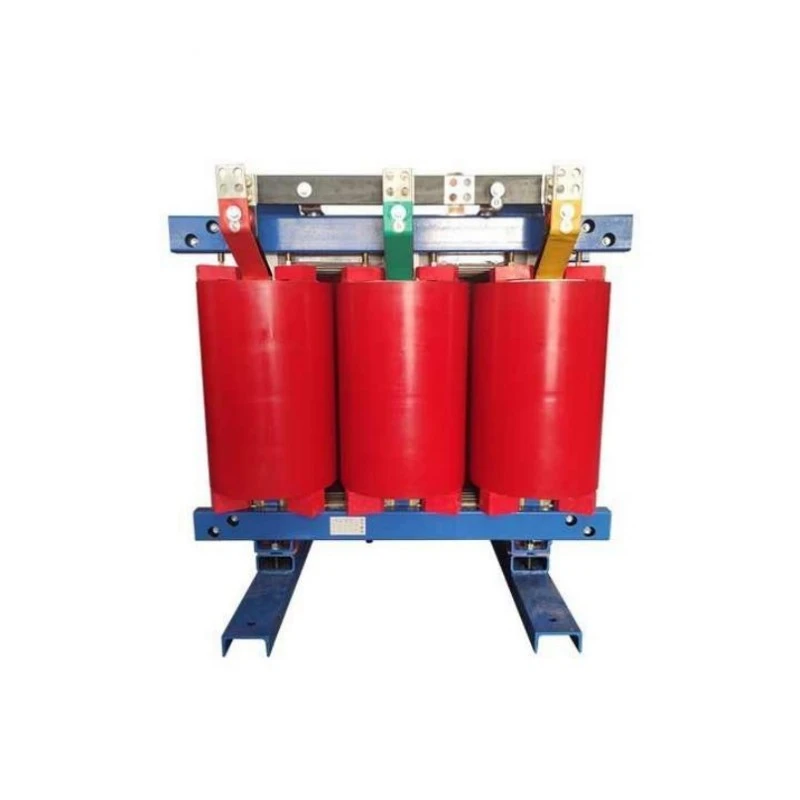

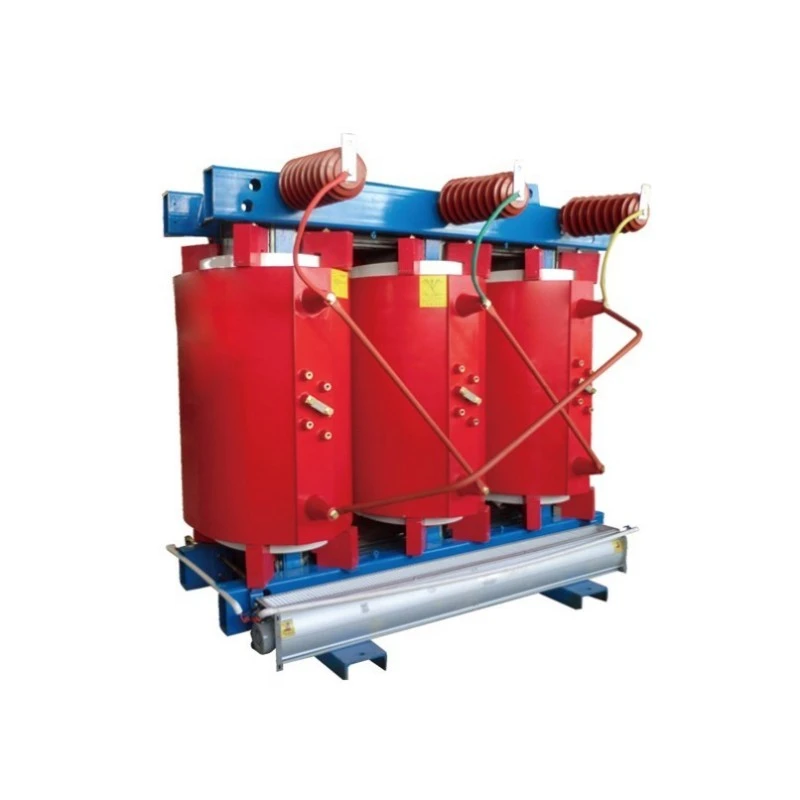

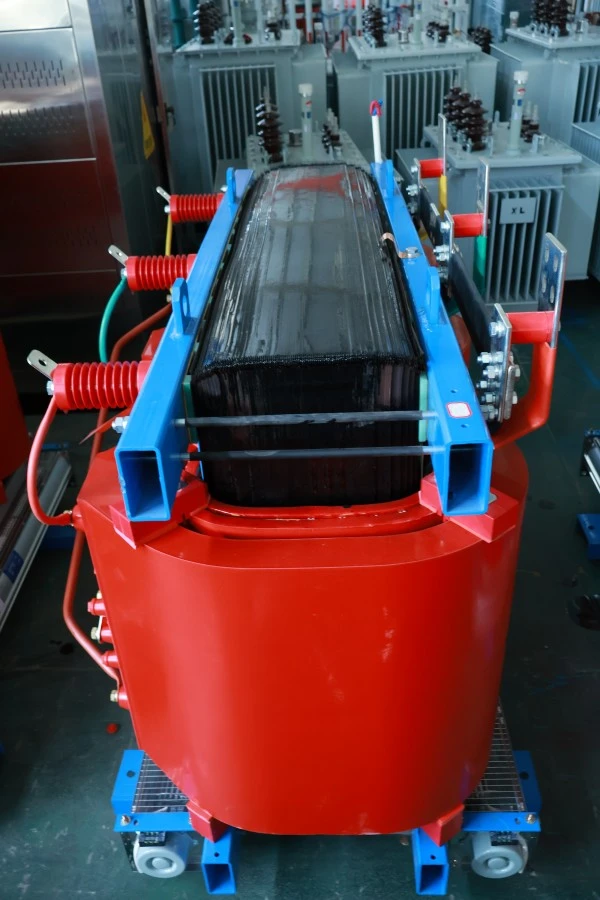

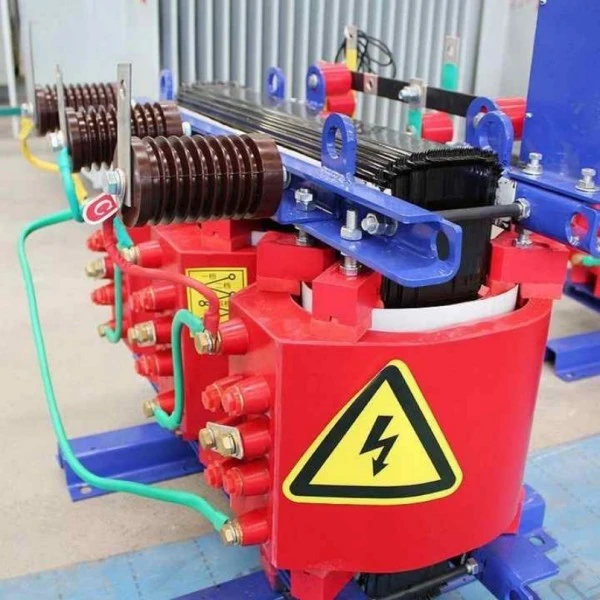

Výkonový transformátor SCB13 s medeným vinutím suchého typu

čo je to?

Séria SCB13 je trojfázová, živicou odlievaná izolovaná, vinutá z medivýkonový transformátor suchého typu. V označení „SC“ znamená odlievanú živicu (vákuovo odlievaná epoxidová živica), „B“ označuje vinutia fólie a „13“ predstavuje úroveň výkonu, čo znamená, že jej hodnoty straty spĺňajú požiadavky na energetickú účinnosť úrovne 1 národnej normy GB 20052-2020. Vodivý materiál jadra je vysoko čistá bezkyslíkatá meď, nie hliník alebo hliník potiahnutý meďou.

čo to robí?

1. Konverzia napätia: Konvertuje vysoké napätie (10 kV, 35 kV) na nízke napätie (400 V, 690 V) alebo zvyšuje podľa potreby, čím spĺňa požiadavky na napätie rôznych zariadení.

2. Distribúcia energie: Ako základné zariadenie distribučného systému bezpečne dodáva energiu do viacerých záťaží, ako sú priemyselné závody, obchodné komplexy, výškové budovy a veterné farmy.

3. Bezpečné napájanie: Vďaka pevnej izolácii z nehorľavej epoxidovej živice nestrieka olej ani sa nevznieti ani v prípade vnútorných porúch, vďaka čomu je obzvlášť vhodný pre vnútorné inštalácie alebo miesta s prísnymi požiadavkami na požiarnu bezpečnosť.

4. Tichá prevádzka: Prevádzkový hluk je výrazne nižší ako pri tradičných olejových transformátoroch, vďaka čomu sú vhodné pre obytné oblasti, nemocnice, kancelárske budovy a iné prostredia citlivé na hluk.

Stručne povedané, medený transformátor suchého typu vinutia SCB13 je moderným zariadením na distribúciu energie, ktoré integruje vysokú energetickú účinnosť, celomedené jadro, nízku hlučnosť a nehorľavú bezpečnosť.

Výhody produktu

V porovnaní s bežnými suchými transformátormi ponúka tento produkt päť základných výhod:

Celomedené vinutia, vynikajúca vodivosť:Všetky vinutia vysokého a nízkeho napätia sú navinuté pomocou bezkyslíkatej medenej tyče ťahanej smaltovaným obdĺžnikovým medeným drôtom alebo medenou fóliou. Odpor medi (približne 0,0172 Ω·mm²/m) je oveľa nižší ako odpor hliníka (približne 0,0283 Ω·mm²/m). Preto majú medené vinutia rovnakého prierezu nižší odpor, menšiu tvorbu tepla a vyššiu účinnosť premeny energie. Náklady na elektrinu ušetrené pri dlhodobej prevádzke ďaleko prevyšujú počiatočný investičný rozdiel.

Energetická účinnosť úrovne 1, v súlade s národnou stratégiou pre dva uhlíky:Úroveň straty SCB13 je striktne navrhnutá tak, aby spĺňala národné normy energetickej účinnosti úrovne 1. Straty naprázdno sú asi o 10 % nižšie ako SCB12 a straty pri zaťažení sú o viac ako 5 % nižšie. Pre transformátor s výkonom 1 000 kVA, ktorý beží 8 000 hodín ročne, to ušetrí viac ako 10 000 juanov ročne na nákladoch na elektrickú energiu, čím sa cenový rozdiel v porovnaní so štandardnými transformátormi vráti do 3 až 5 rokov.

Vákuové liatie z epoxidovej živice, spoľahlivá izolácia:Vinutia sa odlievajú a vytvrdzujú dovezenou epoxidovou živicou Huntsman (alebo ekvivalentnej kvality) vo vákuu, čím sa úplne eliminujú vzduchové bubliny. Vytvrdená izolačná vrstva má vysokú mechanickú pevnosť, odolnosť proti tepelným šokom, odolnosť proti prasknutiu a ochranu proti vlhkosti/špine. Čiastočné vypúšťanie je kontrolované pod 5 pC, čo je oveľa lepšie ako národné normy.

Silná kapacita preťaženia, prispôsobuje sa kolísaniu zaťaženia:Pri prirodzenom chladení môže pracovať dlhodobo pri 10% preťažení; s núteným vzduchovým chladením (inštalované ventilátory) sa môže výstupný výkon zvýšiť na viac ako 120 % menovitej hodnoty. Pre sezónne špičky zaťaženia (napr. používanie letnej klimatizácie) nie je potrebné okamžité zvýšenie kapacity.

Odolný voči vlhkosti a kontaminácii, silná adaptabilita na životné prostredie:Povrch vinutia z epoxidovej živice je hladký, hustý a nehygroskopický. Dokonca aj po vypnutí v prostredí so 100% relatívnou vlhkosťou sa môže spustiť priamo pri plnom zaťažení bez predhrievania. Zvlášť vhodné pre vlhké alebo korozívne prostredie, ako sú podzemné rozvodne, pobrežné oblasti s vysokým obsahom soli a chemické závody.

Vlastnosti produktu

Štruktúra jadra: Používa 45° úplne pokosovú technológiu laminovania s krokovým presahom, s ramenami jadra a strmeňmi upnutými pomocou vysokopevnostných viazacích popruhov alebo dosiek. Použitie vysokopermeabilnej kremíkovej ocele s orientovaným zrnom (B30R090 alebo vyššia trieda) minimalizuje hysterézu aj straty vírivými prúdmi.

Nízkonapäťové vinutia: Ovinuté medenou fóliou, pripevnené na koncoch živicovými koncovými krúžkami. Šírka medenej fólie sa rovná výške vinutia, poskytuje rovnomerné axiálne rozloženie ampér-závitov a extrémne vysokú odolnosť voči skratovým elektromagnetickým silám. Izolácia vrstiev používa vopred impregnovaný materiál DMD.

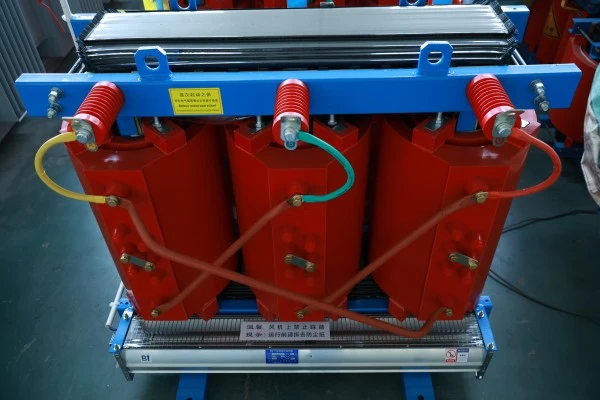

Vinutia vysokého napätia: Vinuté vo vrstvených segmentoch pomocou smaltovaného obdĺžnikového medeného drôtu triedy H, medzi každou vrstvou je zaliata živica, čím sa vytvorí robustná kompozitná izolácia z epoxidovej živice vystužená sklenenými vláknami. Odbočky sú vyvedené zo stredu vinutia, aby sa zlepšilo rozloženie impulzného napätia.

Systém kontroly a ochrany teploty: Každé fázové vinutie má vopred zabudované platinové RTD PT100 na monitorovanie teploty horúceho bodu v reálnom čase. Sprievodné funkcie inteligentného regulátora teploty: digitálny displej teploty cievky, alarm prehriatia (nastaviteľná hodnota), výstup prehriatia a automatické spustenie/zastavenie ventilátora (ak je voliteľne nainštalované nútené chladenie vzduchom).

Možnosti krytov: Voliteľné kryty s krytím IP20 (pevné predmety), IP23 (zvislá kvapkajúca voda) alebo IP40 (malé častice), vyrobené z nehrdzavejúcej ocele, hliníkovej zliatiny alebo práškovo lakovanej ocele valcovanej za studena. Kryty majú vetracie otvory a zámky dverí.

Pripojenie a inštalácia: Vysokonapäťová strana používa silikónové gumové plne tienené/plne izolované káblové koncovky alebo konvenčné koncovky; nízkonapäťová strana používa pocínované medené prípojnice. Spodná časť transformátora je vybavená kanálovou oceľovou základňou a valčekmi pre ľahké umiestnenie a pohyb.

Aplikácia produktu

Výkonový transformátor s medeným vinutím suchého typu SCB13 je ideálny pre nasledujúce scenáre:

Výškové budovy a obchodné centrá: Inštalované v suteréne alebo v miestnostiach na rozvody zariadení, napájanie výťahov, HVAC, osvetlenia a protipožiarnych systémov. Jeho nehorľavosť spĺňa stavebné požiarne predpisy a nízka hlučnosť neruší obyvateľov na poschodí.

Priemyselné a ťažobné podniky: Systémy rozvodu energie v závodoch na výrobu automobilov, továrňach na elektronické súčiastky a dielňach na presné obrábanie. Celomedené vinutia odolávajú prúdovým rázom pri častých štartoch/zastaveniach motora a poskytujú dobrú stabilitu napätia.

Obnoviteľná energia: Zvýšené sieťové pripojenie pre distribuované FV elektrárne, pomocné výkonové transformátory pre veterné farmy, izolačné transformátory pre systémy skladovania energie. Vysoká energetická účinnosť znižuje straty pri premene energie.

Dopravná infraštruktúra: Staničné obslužné transformátory pre stanice metra, napájacie zdroje pre vysokorýchlostné železničné signalizačné budovy, distribučné centrá na letiskových termináloch, pobrežné energetické systémy. Odolnosť proti vlhkosti a skratová odolnosť spĺňajú vysoké požiadavky na spoľahlivosť železničnej dopravy.

Dátové centrá a komunikačné základňové stanice: Poskytujú čisté a stabilné napájanie pre servery, prepínače a systémy UPS. Tichá prevádzka (zvyčajne pod 55 dB) neruší personál dátového centra.

Podrobnosti o výrobe

Nízkonapäťový proces navíjania medenej fólie

Nízkonapäťové vinutia sa navíjajú pomocou medenej fólie v plnej šírke na špecializovaných strojoch na navíjanie fólie. Hrany medenej fólie sú zaoblené, aby sa zabránilo korónovému výboju. Pri každom otočení sa medzi vrstvy automaticky umiestni izolačný papier vopred impregnovaný DMD a online kontrola napätia zaisťuje, že medená fólia je pevne navinutá. Po dokončení navíjania sa celá zostava umiestni do formy na vákuové odlievanie epoxidovej živice, čím sa vytvorí monolitická štruktúra bez dutín. Tento proces zlepšuje odolnosť proti skratu nízkonapäťových vinutí o viac ako 30 % v porovnaní s drôtenými štruktúrami.

Vysokonapäťové vinutie segmentovanej vrstvy

Vinutia vysokého napätia sú rozdelené na 4-6 segmentov (palaciniek), pričom každý segment je ďalej rozdelený na 2-4 vrstvy. Kanály (alebo vzduchové kanály) medzi segmentmi zlepšujú rozptyl tepla, zatiaľ čo vrstvenie znižuje napätie medzi vrstvami. Závitníky sa odoberajú zo špecifických závitov špecifických segmentov a sú označené rôznymi farebnými vodičmi. Všetky spoje využívajú zváranie argónovým oblúkom alebo zváranie tlakom za studena, aby sa zabezpečil minimálny prechodový odpor.

Core Noise Reduction Treatment

Po dokončení laminácie jadra je celé jadro vákuovo tlakovo impregnované špeciálne formulovaným izolačným lakom znižujúcim hluk, ktorý tlmí mikrovibrácie medzi plechmi z kremíkovej ocele a medzi plechmi a upínacími časťami. Vysokoteplotné vankúšiky zo silikónovej gumy sú umiestnené medzi jadrom a vinutiami a medzi vinutiami a upínacími časťami. Vďaka týmto úpravám je možné udržať hluk bez zaťaženia pod 55 dB (pre 315 kVA a menej), čo je porovnateľné s hukotom domácej chladničky.

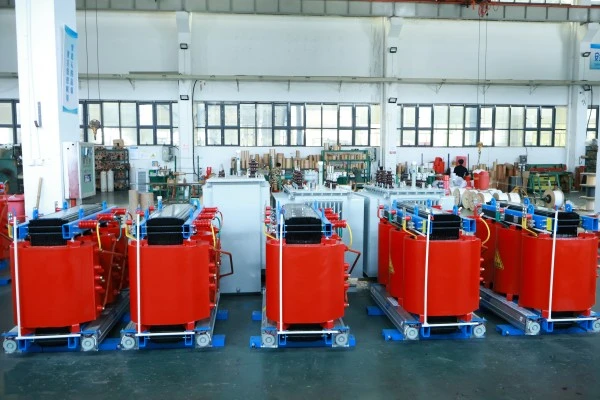

Komplexné testovanie v továrni

Každý medený transformátor suchého typu vinutia SCB13 prechádza pred opustením továrne nasledujúcimi testami: meranie odporu vinutia; meranie pomeru napätia a overenie skupiny vektorov; meranie skratovej impedancie a straty záťaže; meranie prúdu naprázdno a straty pri chode naprázdno; meranie izolačného odporu a dielektrického disipačného faktora; skúška odolnosti voči aplikovanému napätiu; skúška odolnosti voči indukovanému napätiu; meranie čiastočného výboja. Skúšobné údaje sa automaticky zaznamenávajú a so zásielkou sa dodáva protokol o skúške z výroby.

Parameter produktu (špecifikácia)

Balenie a popredajný servis

Spôsob balenia

1. Telo transformátora obalené vodotesnou PE fóliou, kritické miesta pokryté mäkkou ochrannou výplňou.

2. Balené v robustných preglejkových prepravkách určených na vývoz s paletovým dnom na manipuláciu s vysokozdvižným vozíkom.

3. Vnútro prepraviek vyplnené expandovaným polyuretánom alebo výplňou z voštinovej lepenky, aby sa zabránilo poškodeniu spôsobenému vibráciami pri preprave.

4. Jasné označenia na vonkajšej strane: ťažisko, zdvíhacie body, odolné voči vlhkosti, nepreklápať sa.

Popredajný servis

1. Bezplatná záručná doba: 12 mesiacov od dátumu odoslania.

2. Akákoľvek porucha spôsobená konštrukčnými, materiálovými alebo výrobnými chybami počas záručnej doby bude našou spoločnosťou bezplatne opravená alebo vymenená (vrátane primeraných nákladov na dopravu).
