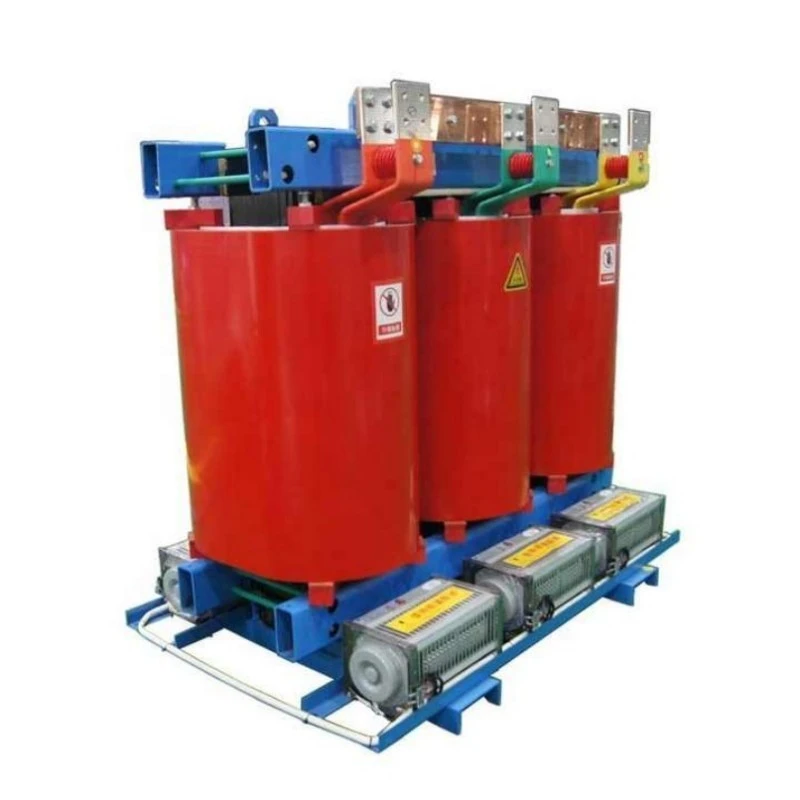

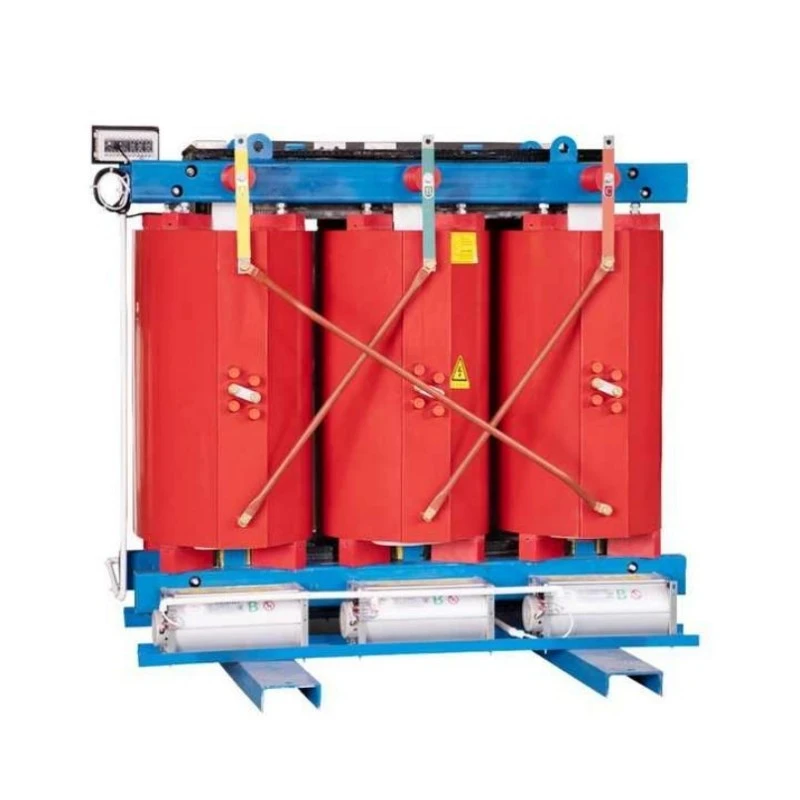

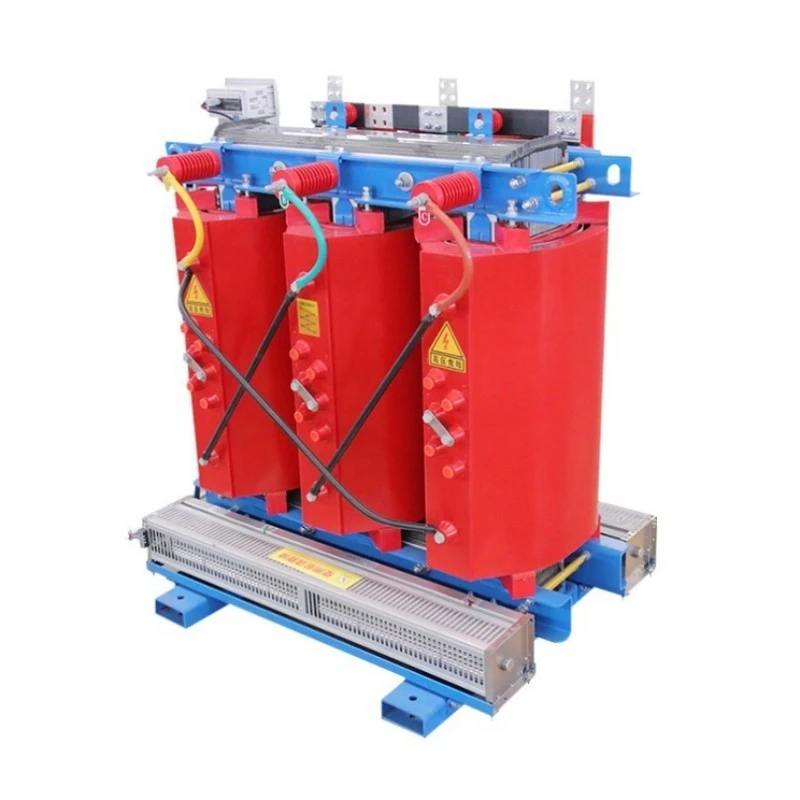

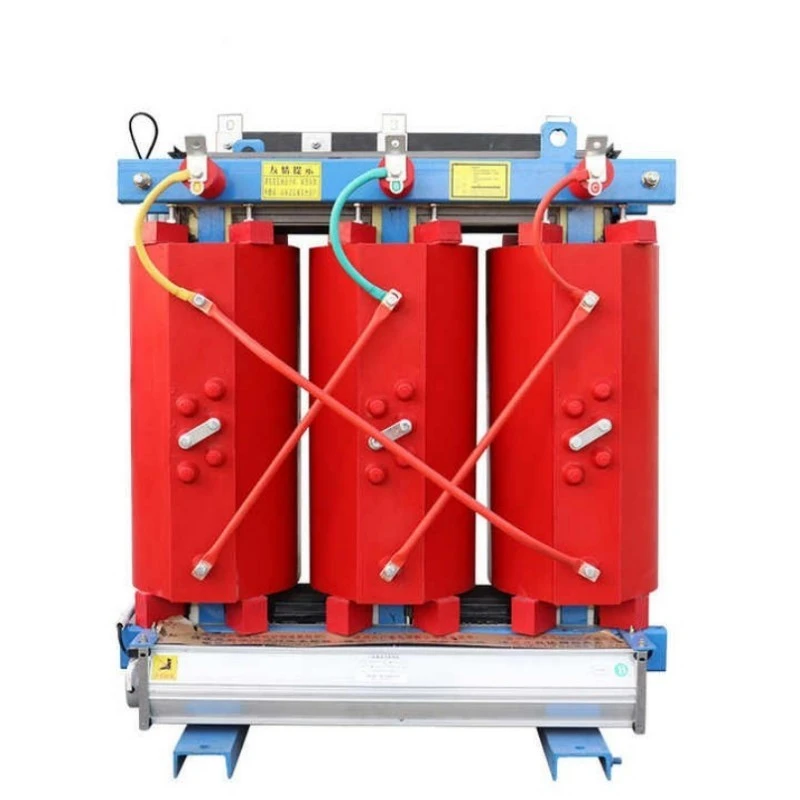

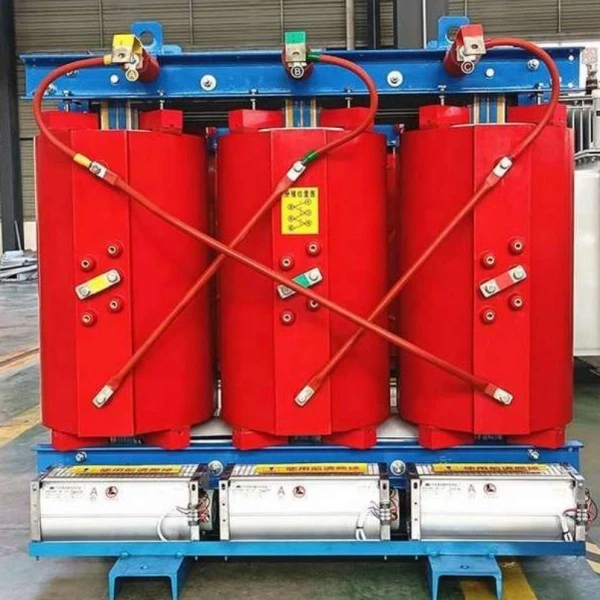

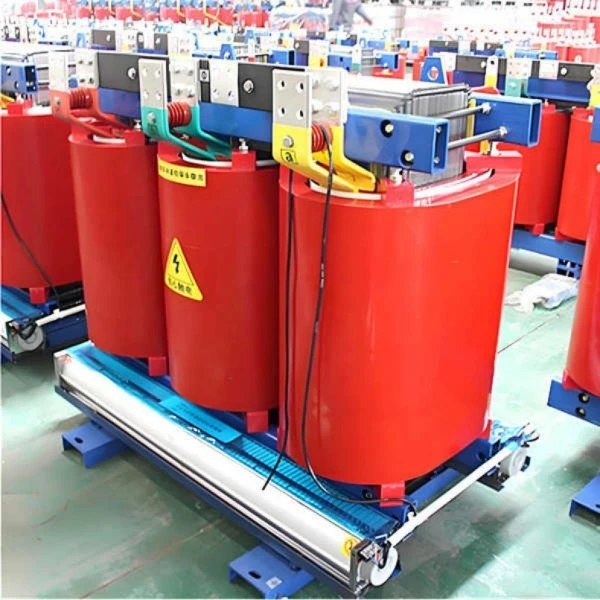

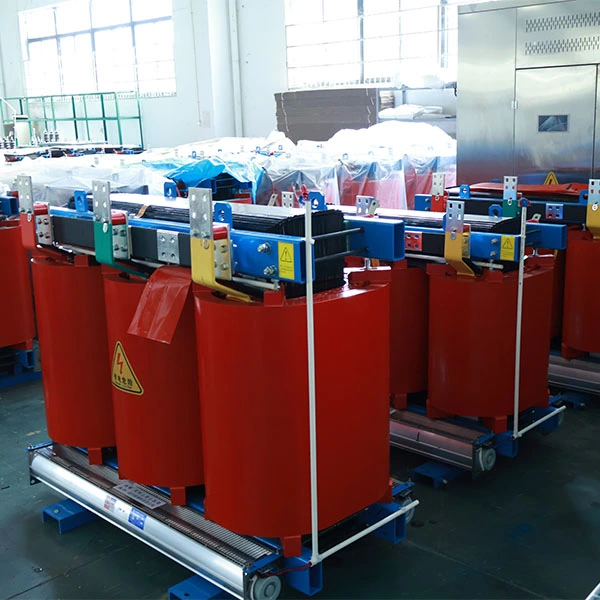

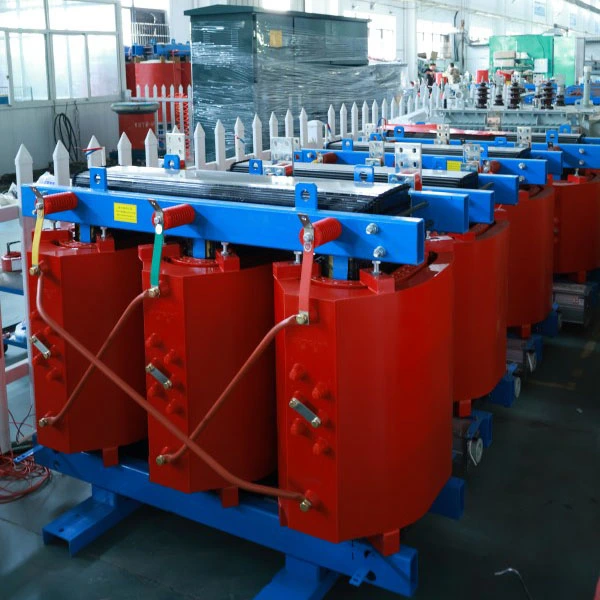

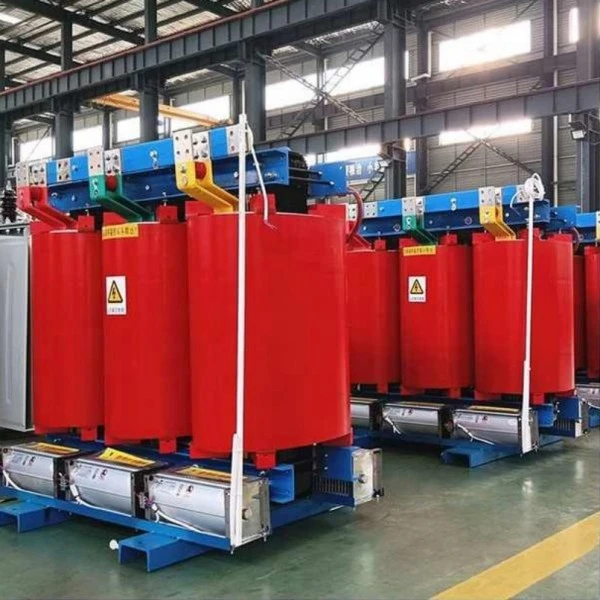

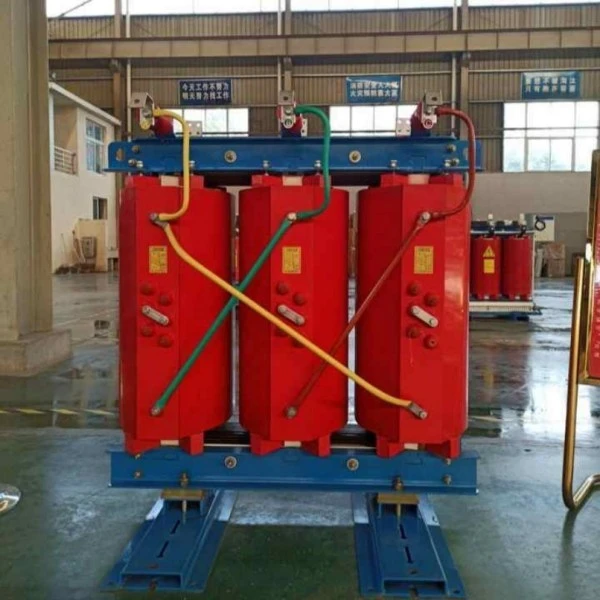

Medený transformátor suchého typu namontovaný na navíjacej podložke

Čo je toto zariadenie?

Medený transformátor suchého typu namontovaný na podložke je trojfázový transformátor suchého typu z liatej živice špeciálne navrhnutý pre vonkajšie inštalácie namontované na podložke. Znižuje stredné napätie (zvyčajne 10 kV – 35 kV) na nízke napätie (400 V/380 V) pre bezpečnú distribúciu do obytných komunít, obchodných centier, priemyselných parkov a projektov obnoviteľnej energie.

Na rozdiel od tradičnýcholejové transformátory, tento výrobok nepoužíva žiadny izolačný olej. Namiesto toho využíva pevnú izoláciu z epoxidovej živice kombinovanú s prirodzeným alebo núteným chladením vzduchom. Vinutia sú vyrobené výhradne z medi s vysokou vodivosťou, čo zaisťuje nižšie odporové straty, lepšiu schopnosť preťaženia a dlhšiu životnosť. Kryt namontovaný na podložke umožňuje priamu inštaláciu na úrovni terénu bez potreby samostatnej budovy rozvodne, čo výrazne šetrí náklady na občiansku výstavbu a priestor.

Popis produktu

Suchý transformátor Lugao s medenou navíjacou podložkou je navrhnutý pre spoľahlivosť, účinnosť a bezpečnosť vo vonkajších distribučných sieťach. Tento transformátor s menovitým výkonom od 50 kVA do 2 500 kVA, so štandardnými napätiami 10 kV/0,4 kV (prispôsobiteľné na 6 kV, 20 kV alebo 35 kV), spĺňa normy energetickej účinnosti GB 20052-2020 úrovne 2, pričom niektoré modely sa blížia k úrovni 1.

Kľúčový elektrický výkon zahŕňa straty naprázdno až o 37 % nižšie ako bežné transformátory suchého typu, straty pri zaťažení znížené až o 30 %, čiastočné vybíjanie ≤ 5 pC a hladiny hluku ≤ 55 dB na 1 meter. Medené vinutia zaisťujú vynikajúcu tepelnú vodivosť a mechanickú pevnosť, čím výrazne zlepšujú odolnosť proti skratu.

Jednotka je umiestnená v uzamykateľnom kryte odolnom voči poveternostným vplyvom s krytím IP23 alebo vyšším, ktorý chráni pred dažďom, prachom a vandalizmom. Inteligentný systém regulácie teploty so snímačmi PT100, ventilátory s automatickým štartom, alarm prehriatia a komunikácia RS485 je súčasťou štandardnej výbavy.

S 30-ročnou konštrukčnou životnosťou a minimálnymi požiadavkami na údržbu je tento suchý transformátor namontovaný na medenej podložke ideálnou voľbou pre verejné služby, dodávateľov EPC a správcov budov, ktorí hľadajú bezpečné, dlhotrvajúce a energeticky úsporné distribučné riešenie.

Parameter produktu (špecifikácia)

Vlastnosti a aplikácia produktu

Kľúčové vlastnosti

Celomedené vinutia – nižšie odporové straty, vyššia kapacita preťaženia a lepšia odolnosť proti skratu v porovnaní s hliníkom.

Ohňovzdorný a odolný proti výbuchu – odliatok z epoxidovej živice, samozhášavý, bez rizika úniku oleja.

Dizajn namontovaný na podložke – Prízemná inštalácia, nie je potrebná žiadna budova rozvodne, šetrí 40–60 % nákladov na stavebné práce.

Mimoriadne nízke straty – spĺňa úroveň energetickej účinnosti GB 2, výrazne znižuje ročné účty za elektrinu.

Smart Monitoring – senzory PT100, automatické spustenie ventilátora, alarm/vypnutie prehriatia, RS485 na BAS.

Nízka hlučnosť – ≤55dB, vhodná do obytných a komerčných priestorov.

Bezúdržbový - Žiadne testovanie oleja, žiadne sušenie, žiadne pohyblivé časti.

Otázky a odpovede: Vysvetlenie funkcie produktu

Otázka 1: Prečo zvoliť na vonkajšie použitie medený transformátor suchého typu s navíjacou podložkou pred typom ponoreným do oleja?

Odpoveď: Transformátory ponorené do oleja predstavujú riziko požiaru a úniku, najmä v obytných alebo ekologicky citlivých oblastiach. Medený transformátor suchého typu namontovaný na navíjacej podložke nepoužíva žiadny olej, takže existuje nulové riziko šírenia požiaru alebo kontaminácie pôdy. Okrem toho medené vinutia poskytujú lepšiu tepelnú vodivosť a mechanickú pevnosť, čím zaisťujú spoľahlivú prevádzku aj pri špičkovom letnom zaťažení. Mnohé samosprávy teraz nariaďujú suché transformátory pre nové vonkajšie inštalácie kvôli prísnejším požiarnym predpisom.

Q2: Naozaj stojí medené vinutie za dodatočné náklady v porovnaní s hliníkom?

A: Absolútne. Zatiaľ čo počiatočné náklady na medený transformátor suchého typu s navíjacou podložkou sú asi o 15 až 20 % vyššie ako na hliníkovú jednotku, celkové náklady na životný cyklus sú výrazne nižšie. Meď má o 40 % vyššiu vodivosť, čo znamená nižšie straty pri zaťažení a nižšie účty za elektrinu. Meď má tiež vyššiu pevnosť v ťahu, takže transformátor lepšie odoláva skratovým silám. Viac ako 30-ročná konštrukčná životnosť, samotná úspora energie jednoducho odôvodňuje investíciu.

Otázka 3: Dokáže tento transformátor zvládnuť vysokú vlhkosť a obdobia dažďov, najmä v južných oblastiach?

A: Áno. Náš suchý transformátor namontovaný na medenej podložke používa proces vákuového odlievania, pri ktorom epoxidová živica úplne zapuzdrí medené vinutia a vytvorí utesnenú izolačnú vrstvu. Jadro a svorky prechádzajú antikoróznou úpravou. S krytím IP23 transformátor normálne funguje pri 100% relatívnej vlhkosti. Pred opätovným spustením po dlhšom odstavení nie je potrebné žiadne sušenie.

Q4: Čo sa stane, ak sa transformátor preťaží počas letných špičiek?

Odpoveď: Pri prirodzenom chladení (AN) beží nepretržite pri 100% zaťažení. Pri nútenom chladení vzduchom (AF) sa kapacita zvýši o 40–50 %. Medené vinutia vydržia 150% menovité zaťaženie po dobu 2 hodín. Táto schopnosť preťaženia zaisťuje kontinuitu napájania počas kritických udalostí.

Q5: Ako dlho je záruka a na čo sa vzťahuje?

Odpoveď: Štandardná záruka je 12 mesiacov od odoslania a vzťahuje sa na všetky výrobné chyby. Platená servisná zmluva môže predĺžiť záruku na 36 alebo 60 mesiacov. Technická podpora je doživotne bezplatná.

Podrobnosti o výrobe

Základný materiál a výrobný proces

The core of every Copper Winding Pad Mounted Dry Type Transformer is constructed using high-permeability cold-rolled grain-oriented silicon steel, with step-lap joints to minimize no-load current and stray losses. Jadro je presne strihané a automaticky stohované, aby sa zabezpečili rovnomerné magnetické dráhy.

Štruktúra vinutia – celá medená

Vysokonapäťové aj nízkonapäťové vinutia používajú medené vodiče bez obsahu kyslíka. Nízkonapäťové vinutia majú konfiguráciu vinutia fólie s jednotnou medzivrstvovou izoláciou, čo výrazne zvyšuje odolnosť proti skratu. Vynikajúca tepelná vodivosť medi tiež pomáha efektívnejšie odvádzať teplo, čím sa znižujú teploty horúcich miest.

Izolačný systém – vákuové liatie z epoxidovej živice

Vinutia sú odliate vo vákuu s vysokokvalitnou epoxidovou živicou, ktorá eliminuje dutiny a zabezpečuje čiastočný výboj ≤5 pC. Tento pevný izolačný systém spomaľuje horenie, je odolný voči vlhkosti a chemicky stabilný. Nepoužíva sa žiadny izolačný olej, vďaka čomu je transformátor bezpečný pre vnútorné aj vonkajšie inštalácie na podložke.

Dizajn krytu a podložky

Thetransformátorje umiestnený v odolnom, uzamykateľnom oceľovom kryte s práškovým nástrekom odolným voči poveternostným vplyvom. Štandardné krytie je IP23 (odolné voči dažďu a prachu), pričom IP34 alebo IP54 je voliteľné pre drsné prostredie. Základňa je určená pre priamu montáž na betónovú podložku, s káblovým vstupom zospodu. Štandardom sú zdvíhacie oká a uzemňovacie svorky.

Zabezpečenie kvality a testovania

Každý transformátor suchého typu namontovaný na medenej podložke prechádza komplexnými typovými testami a rutinnými testami pred dodaním, vrátane:

1. Skúšky straty naprázdno a straty zaťaženia

2. Test impedancie skratu

3. Test odolnosti voči indukovanému prepätiu

4. Meranie čiastočného výboja (≤5 pC)

5. Test impulzu blesku

6. Test nárastu teploty

7. Všetky kľúčové ukazovatele výkonnosti prekračujú požiadavky GB a IEC.

Certifikácie

1. Systém manažérstva kvality ISO 9001:2015

2. CE certifikované

3. Správy o typových skúškach z nezávislých laboratórií
