Keď urbanisti čelia nedostatku pôdy a raketovo rastúcim nákladom na nehnuteľnosti v obytných komunitách, pýtajú sa: ktorá konfigurácia rozvodne poskytuje najmenšiu stopu bez toho, aby bola ohrozená spoľahlivosť vonkajších distribučných sietí? Spoločnosť Lugao Power Co., Ltd. na to odpovedá našimi riešeniami rozvodní amerického typu, navrhnutých s charakteristickým trojkomorovým dizajnom – transformátorovou, vysokonapäťovou a nízkonapäťovou sekciou – s plne utesnenou transformátorovou jednotkou ponorenou do oleja, ktorá zaberá približne jednu tretinu až jednu pätinu objemu riešení európskeho typu pre mestské distribúcie, vďaka čomu je to jedinečné riešenie pre mestskú distribúciu.
Pri hodnotení kvalifikovaných dodávateľov skriňových transformátorových rozvodní sa tímy inžinierskych obstarávateľov často pýtajú: Mali by sme špecifikovať americké alebo európske konštrukčné štandardy pre našu distribučnú sieť? Odpoveď závisí od dostupnej oblasti lokality, regionálnych preferencií siete a prostredia inštalácie.

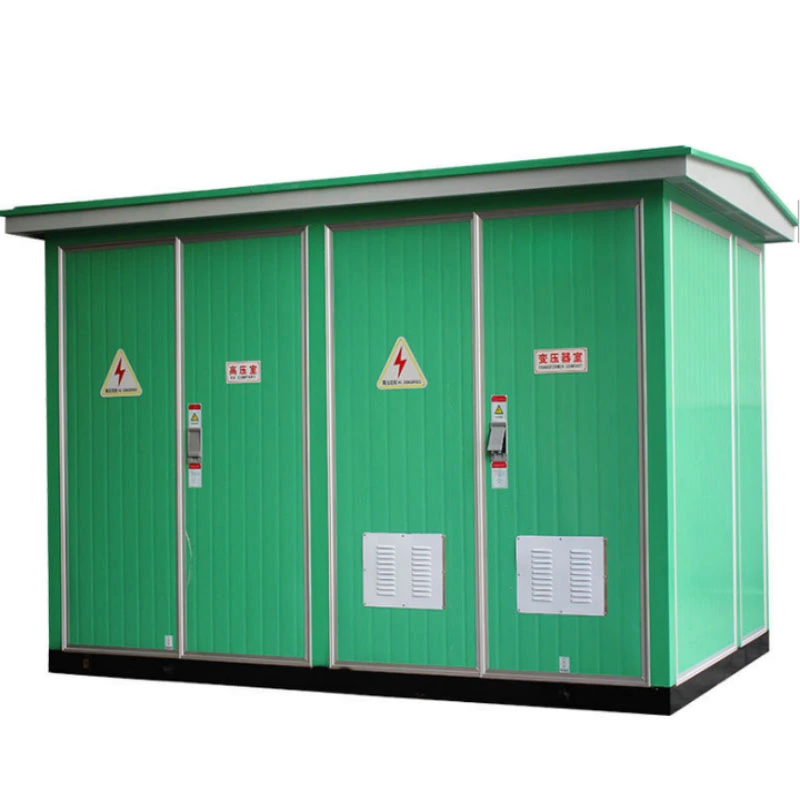

Rozvodne amerického typu sa vyznačujú charakteristickým trojkomorovým dizajnom – transformátorovou, vysokonapäťovou a nízkonapäťovou sekciou – pričom transformátorový priestor zvyčajne používa úplne utesnenú jednotku ponorenú do oleja. Tento dizajn kladie dôraz na kompaktné rozmery a ponúka približne jednu tretinu až jednu pätinu objemu jednotiek európskeho typu s ekvivalentnou kapacitou. Vďaka zníženému objemu je obzvlášť vhodný pre vonkajšie inštalácie v obytných komunitách, mestských distribučných sieťach a na dvoroch s obmedzeným priestorom, kde sú náklady na pozemky neúmerné.
Na rozdiel od európskeho dizajnu v miestnosti, ktorý uprednostňuje prístup k službám, konfigurácia amerického typu je optimalizovaná pre hustotu. Konštrukcia uzavretej nádrže eliminuje potrebu rozsiahlych chodieb na údržbu, čo umožňuje inštaláciu v stiesnených priestoroch, ako sú krajnice ciest, malé úžitkové pozemky alebo v obytných komplexoch. Táto priestorová efektívnosť sa priamo premieta do významných úspor nákladov na obstaranie pozemkov pre developerov a komunálne služby.
Ako Lugao zabezpečuje dielektrickú integritu v kompaktnom kryte?
Rozvodne amerického typu musia odolať prepätiu blesku, spínaciemu prepätiu a nepretržitému zaťaženiu vyvolanému tepelnému namáhaniu v rámci výrazne zníženého objemu.LugaoRozvodne amerického typu sú skonštruované na vysoko dielektrických základoch overených prísnym testovaním: napájacia frekvencia vydrží pri 42 kV po dobu jednej minúty a vydrží bleskový impulz pri 75 kV na strane vysokého napätia. Tieto prahové hodnoty spĺňajú alebo prekračujú americké (ANSI/IEEE) aj medzinárodné normy a chránia vnútorné vinutia transformátorov a komponenty rozvádzačov pred poruchami siete.
Kompaktný dizajn vyžaduje vynikajúci tepelný manažment. Naša teplota pri plnom zaťažení – približne 45,1 K na vysokonapäťových vinutiach a 52,9 K na nízkonapäťových vinutiach – neustále zostáva v rámci limitov predpísaných IEEE. Konštrukcia krytu zahŕňa optimalizované ventilačné cesty a povrchy na odvádzanie tepla, ktoré aktívne odvádzajú teplo preč od kritických komponentov, čím zabraňujú lokalizovaným hotspotom, ktoré zhoršujú izoláciu papiera a urýchľujú starnutie oleja v prostredí uzavretej nádrže.
Aké štrukturálne a environmentálne ochrany sú integrované?
Kompaktný kryt rozvodne, ktorý je vystavený poveternostným vplyvom, prachu a náhodným vplyvom, slúži ako prvá obrana proti degradácii životného prostredia. Rozvodne amerického typu Lugao dosahujú stupeň ochrany IP44, poskytujúc účinnú odolnosť proti vniknutiu pevných častíc a striekajúcej vode, vďaka čomu sú ideálne pre inštalácie na otvorenom dvore vystavené poveternostným vplyvom. Kryt je vyrobený z nehrdzavejúcej ocele s antikoróznou povrchovou úpravou, odoláva extrémnym okolitým teplotám, vysokej vlhkosti a korozívnej atmosfére na pobreží, čím zabezpečuje štrukturálnu integritu na desaťročia prevádzky.
The fully sealed transformer compartment provides an additional layer of environmental protection. Na rozdiel od bežných olejom naplnených jednotiek, ktoré vyžadujú konzervačné nádrže a silikagélové odvzdušňovače, jednotky amerického typu Lugao sa vyznačujú úplne utesneným dizajnom, ktorý zabraňuje prenikaniu vlhkosti a oxidácii oleja, čím sa eliminuje údržba spojená s výmenou odvzdušňovača a dopĺňaním oleja.
Ako spoločnosť Lugao overuje odolnosť proti skratu v kompaktných dizajnoch?
V distribučných sieťach sa nevyhnutne vyskytujú poruchové prúdy. Schopnosť rozvodne prežiť tieto udalosti bez vnútornej deformácie alebo poškodenia prípojníc je nemenná. Rozvodne amerického typu Lugao sú testované na odolnosť proti skratu – príklady hodnotenia zahŕňajú 20 kA RMS na vysokonapäťovej strane – s kontrolami po teste, ktoré potvrdzujú integritu prípojnicového spoja a nulovú štrukturálnu deformáciu. Kompaktná, pevná konštrukcia nádrže v skutočnosti zvyšuje mechanickú pevnosť minimalizovaním vnútorných rozpätí, ktoré by sa mohli vychýliť pod elektromagnetickými silami, čo projektovým inžinierom zaisťuje, že naše rozvodne udržujú stabilitu systému aj v tých najnáročnejších poruchových podmienkach.
Akú kapacitu, napätie a možnosti konfigurácie môže Lugao dodávať?

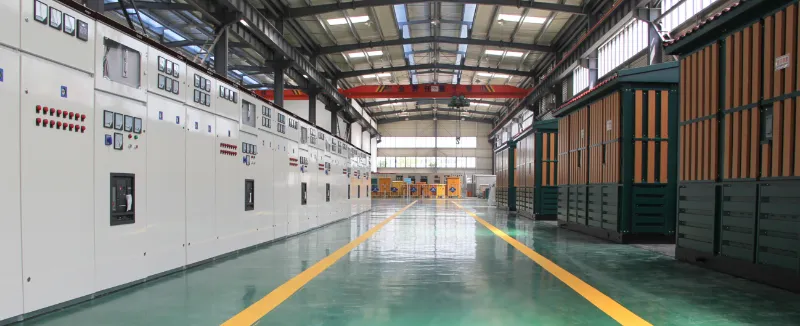

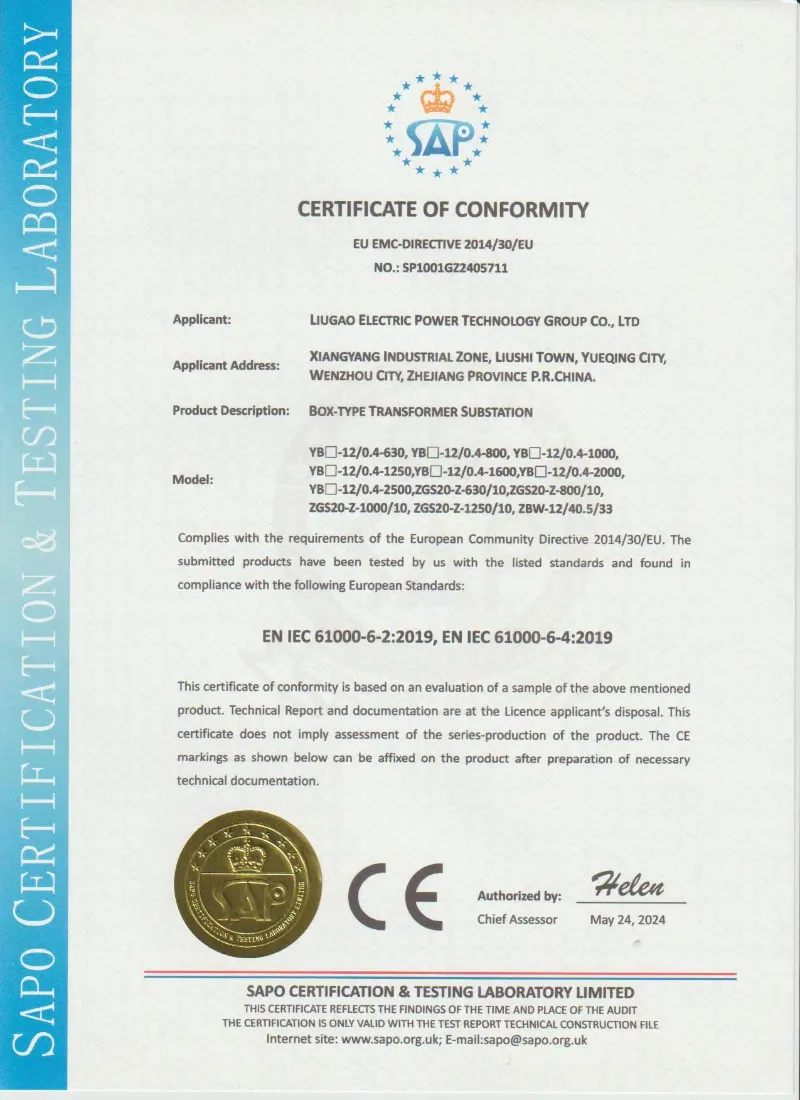

Výrobná dielňa Lugao s certifikáciou ISO9001 a SGS, vybavená profesionálnymi montážnymi linkami a testovacími priestormi s plným výkonom, vyrába rozvodne amerického typu v prísnom súlade s medzinárodnými normami ANSI, IEEE, GB, CE a CCC, pričom podporuje priame nasadenie typu plug-and-play bez nákladných úprav na mieste.
Triedy napätia a rozsahy kapacity
30kV / 35kV rozvodňa amerického typu：Navrhnuté pre rozvodné rozvodne, kolektorové systémy veterných fariem a ťažké priemyselné zóny vyžadujúce transformáciu stredného napätia s robustnou skratovou odolnosťou a nízkou úrovňou čiastočného vybitia. Vyznačuje sa kompaktným trojkomorovým usporiadaním optimalizovaným pre vonkajšiu inštaláciu. 24kV (20kV) Smart/Compact Box rozvodňa：Vybavené inteligentnými modulmi na VN aj NN strane, umožňujúce diaľkové ovládanie, snímanie, signalizáciu a reguláciu pre aplikácie automatizácie štátnej siete. Vhodné pre mestské výškové budovy, obytné domy a komunálnu infraštruktúru. 11kV / 10kV distribučná rozvodňa：Ideálne pre komerčné komplexy, obytné komunity a projekty elektrifikácie vidieka. Obsahuje dizajn vlnitej nádrže alebo možnosti suchého transformátora, čo eliminuje požiadavky na údržbu konzervátora a zaisťuje spoľahlivú prevádzku v náročných vonkajších prostrediach.
Možnosti transformátora a rozvádzača
Lugao ponúka flexibilné interné konfigurácie, ktoré zodpovedajú špecifickým požiadavkám projektu:
· Typ transformátora:Úplne utesnené, ponorené do oleja(S9, S11, S13, SH15) alebo suchého typu (SCB10, SCB11, SCBH15) s prispôsobením požiarnej bezpečnosti a environmentálnym preferenciám. Utesnená konštrukcia nádrže eliminuje potrebu údržby olejového konzervátora a odvzdušňovača.
· Vysokonapäťový spínací prístroj:Skrine XGN15, HXGN17 alebo KYN28A s konfiguráciami spínača záťaže alebo vákuového ističa, podporujúce režimy kruhovej siete, terminálu alebo duálneho napájania.
· Nízkonapäťová distribúcia:Rozvádzače GGD, GCS alebo MNS s funkciami vstupnej, výstupnej a reaktívnej kompenzácie, podporujúce konštrukcie panelového typu alebo montované do skrine.
Ako si vybrať ideálnu rozvodňu amerického typu pre mestské lokality s obmedzeným priestorom?
Pre tradičné rozvodne s veľkým podlahovým priestorom zostávajú realizovateľné bežné inštalácie stavebného typu. Mestské obytné komunity, preplnené obchodné štvrte a inštalácie pri cestách však vyžadujú priestorovo optimalizované riešenia. Rozvodne amerického typu s ich kompaktným objemom (jedna tretina až jedna pätina ekvivalentov európskeho typu) sú obzvlášť vhodné pre tieto aplikácie, kde sú náklady na pôdu neúmerné. Lugao ponúka prispôsobenú optimalizáciu pôdorysu, čím znižuje celkové požiadavky na pozemnú plochu využitím rozvádzačov s vysokou hustotou a integrovaných transformátorov. Menšia pôdorysná plocha umožňuje inštaláciu na malých úžitkových pozemkoch, v obytných súboroch alebo popri cestách bez narušenia existujúcej infraštruktúry.
Sledujte našu výrobnú linkuVideo
Zažite dokonalosť výroby rozvodne amerického typu Lugao na vlastnej koži:
Lugao Power Co., Ltd. vás pozýva investovať do budúcnosti spoľahlivosti siete. Naša transformátorová olejová izolácia Box-Type kompaktná rozvodňa amerického typu integruje slučkovú sieťovú jednotku a olejový transformátor do krytu odolného voči poveternostným vplyvom. Zakúpením tejto rozvodne získate 40 % zníženie inštalačnej stopy, vynikajúci odvod tepla a 25-ročnú prevádzkovú životnosť, čo zabezpečí maximálnu návratnosť investícií pre vaše distribučné projekty.
Lugao Power Co., Ltd. vás pozýva na preskúmanie inteligentnej prefabrikovanej vonkajšej rozvodne skriňového typu YB-24 --- kompaktné, plne integrované riešenie distribúcie energie navrhnuté pre moderné vonkajšie aplikácie. S inteligentným monitorovaním, bezolejovou bezpečnosťou, inštaláciou plug-and-play a 30-ročnou životnosťou konštrukcie. Inovujte svoju sieť pomocou inteligentnej, priestorovo úspornej a nákladovo efektívnej rozvodne Lugao ešte dnes.
Lugao je profesionálny Rozvodňa amerického typu výrobca a dodávateľ v Číne. Vďaka prispôsobeným technickým riešeniam, podpore OEM/ODM, výrobným testom a technickej asistencii pomáha Lugao Power zákazníkom vybudovať spoľahlivé a efektívne systémy distribúcie energie pre projekty po celom svete.
