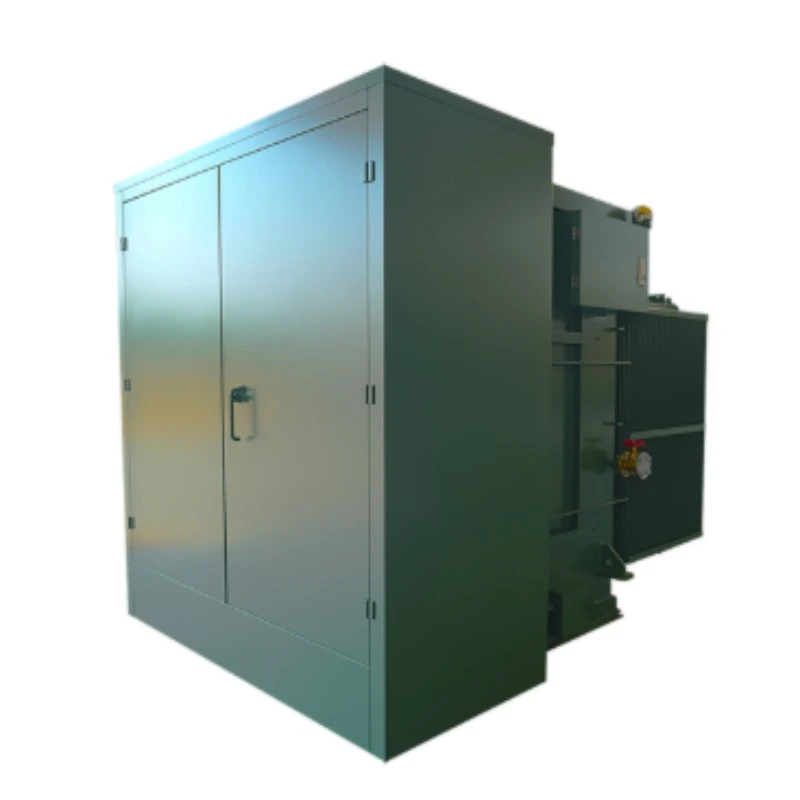

Kompaktná rozvodňa amerického typu s izolačným boxom transformátorového oleja

Lugao Power Co., Ltd. vás pozýva investovať do budúcnosti spoľahlivosti siete. Naša transformátorová olejová izolácia Box-Type kompaktná rozvodňa amerického typu integruje slučkovú sieťovú jednotku a olejový transformátor do krytu odolného voči poveternostným vplyvom. Zakúpením tejto rozvodne získate 40 % zníženie inštalačnej stopy, vynikajúci odvod tepla a 25-ročnú prevádzkovú životnosť, čo zabezpečí maximálnu návratnosť investícií pre vaše distribučné projekty.

Odoslať dopyt

Popis produktu

Transformátorová olejová izolácia Box-Type Kompaktná rozvodňa amerického typu je plne integrované, prefabrikované riešenie rozvodu energie. Podľa definície ide o kompaktnú zostavu namontovanú na lyžiach, ktorá kombinuje avysokonapäťové rozvádzače, olejový výkonový transformátor a nízkonapäťové distribučné panely v jedinom utesnenom kovovom kryte.

Čo to je:

Na rozdiel od tradičných rozvodní v európskom štýle, ktoré oddeľujú komponenty, totoJednotka amerického typupoužíva transformátorový olej ako elektrický izolátor aj ako chladiace médium. Nádrž transformátora je štrukturálne integrovaná s krytom, čím vytvára jednotný, krabicový tvarový faktor.

Čo to robí:

Táto rozvodňa je určená na transformáciu vysokonapäťovej primárnej elektriny (typicky 12kV až 36kV) na nízkonapäťovú využiteľnú energiu (208V až 480V). Vykonáva tri dôležité funkcie:

1. Zníženie napätia: Znižuje stredné napätie na úžitkové napätie.

2. Ochrana: Umiestňuje poistky a ističe na ochranu rozvodných sietí pred poruchami.

3. Distribúcia: Riadi a distribuuje energiu do obytných komunít, obchodných centier alebo priemyselných zariadení.

Kompaktná rozvodňa amerického typu Box-Type s izoláciou transformátorového oleja vyniká v prostrediach, kde je priestor na prvom mieste, ale spoľahlivosť nemožno ohroziť. Eliminuje potrebu samostatného oploteného dvora alebo betónovej klenby, pretože všetky živé časti sú úplne uzavreté.

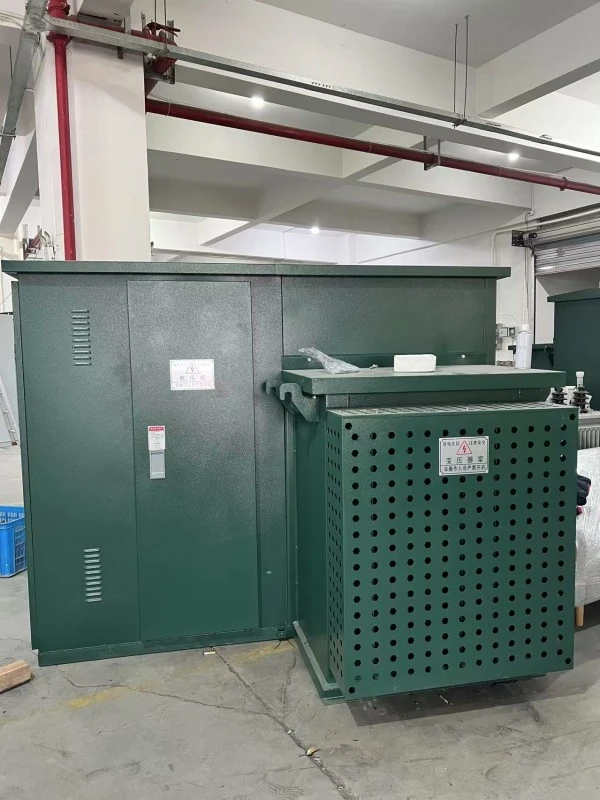

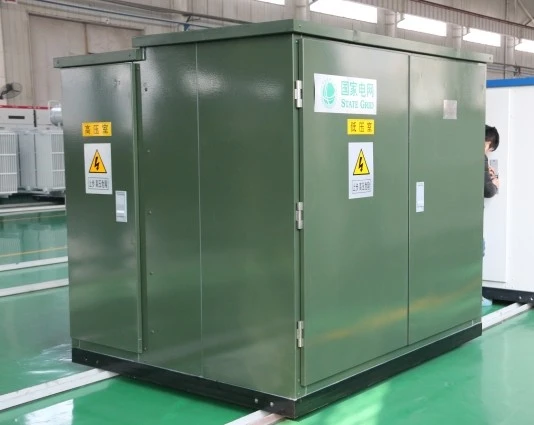

Transformer Oil Insulation Box Type Compact American Type Substation

Parameter produktu (špecifikácia)

Parameter	Štandardný rozsah
Menovitý výkon (kVA)	50 kVA – 2500 kVA
Strana vysokého napätia (kV)	12 kV, 24 kV, 36 kV (ANSI/IEEE Std C57.12.28)
Nízkonapäťová strana (V)	120/208 V, 240/480 V, 277/480 V, 347/600 V
Izolačné médium	Transformátorový olej (minerálny olej alebo prírodný ester)
Frekvencia	50 Hz / 60 Hz
Impedančné napätie	4 % – 6 % (prispôsobiteľné)
Typ chladenia	ONAN (Oil Natural Air Natural)
Ochrana krytu	IP54 / NEMA 3R (odolné voči poveternostným vplyvom a korózii)
Klepnite na Changer	Prepínač odbočiek bez napätia (±2 x 2,5%)
Vysokonapäťové poistky	Bay-O-Net alebo ELSP (obmedzenie prúdu)
Typ puzdra	Pevné vložky z dielektrika alebo porcelánu
Dokončiť náter	Polyesterový práškový náter (minimálne 120 µm)
Hmotnosť (približne 500 kVA)	~1 850 kg
Záruka	12 mesiacov

Vlastnosti a aplikácia produktu

Otázka 1: Čím sa líši krabicová kompaktná rozvodňa amerického typu s izoláciou transformátorového oleja od štandardného transformátora namontovaného na podložke?

A1: Rozdiel spočíva v integrácii. Štandardný transformátor namontovaný na podložke je len transformátor. Naša kompaktná rozvodňa amerického typu krabicového typu obsahuje vysokonapäťový oddiel s vypínačmi a poistkami a nízkonapäťovým ističom. Je to "rozvodňa v krabici", zatiaľ čo štandardná jednotka je jednoducho transformátor. Olejová izolácia tiež poskytuje vynikajúcu schopnosť zhášať oblúk počas porúch.

Q2: Ako prospieva olejová izolácia mojej prevádzke v extrémnych klimatických podmienkach?

A2: Transformátorový olej má vyššiu dielektrickú pevnosť ako vzduch a výrazne lepšiu tepelnú vodivosť. V horúcom podnebí (do 50 °C) olej absorbuje teplo z jadra a cievok a rozptýli ho cez vlnité steny nádrže. V chladnom podnebí si olej udržuje stabilnú viskozitu, čím zabraňuje vzniku vnútorného oblúka. Vďaka tomu je transformátorová olejová izolácia Box-Type kompaktná americká rozvodňa ideálna pre púšte, pobrežné oblasti a zasnežené horské priesmyky.

Q4: Môžem prispôsobiť konfiguráciu nízkonapäťového výstupu?

A4: Áno. Ponúkame konfigurovateľné nízkonapäťové panely s 2 až 8 cestami, vrátane výstupov MCCB (Molded Case Circuit Breaker). Môžete tiež pridať meracie priehradky, bleskojistky a kondenzátory na automatickú korekciu účinníka.

Aplikačné scenáre

1. Obytné časti: Napája podzemné napájacie siete pre obytné komplexy.

2. Veterné a solárne farmy: Zvyšuje napätie generátora alebo znižuje sieťové napätie pre pomocnú energiu.

3. Nabíjacie stanice EV: Poskytuje vyhradené 480V-3fázové napájanie pre rýchle jednosmerné nabíjačky.

4. Priemyselné parky: Slúžia ako dočasná alebo trvalá kompaktná rozvodňa stavebnej energie.

5. Projekty obnovy miest: Nahrádza staré transformátory typu trezor, kde hrozí zaplavenie.

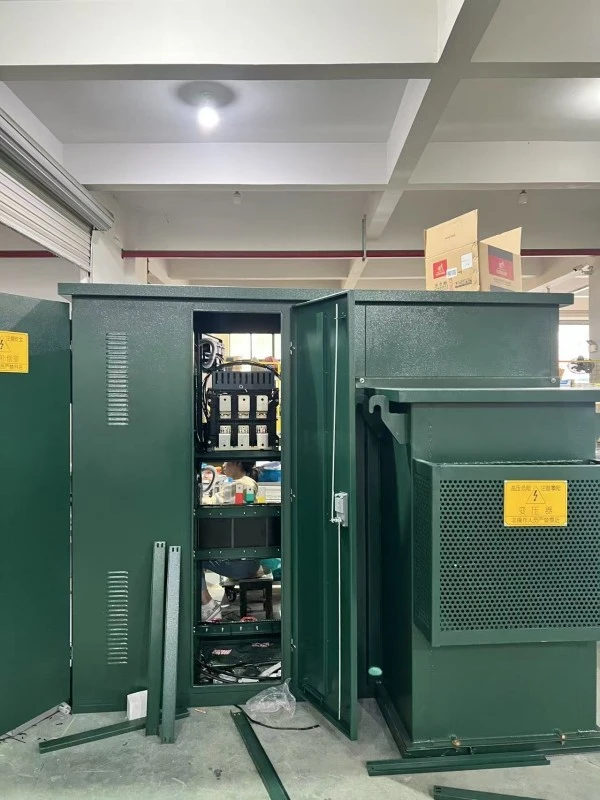

Transformer Oil Insulation Box Type Compact American Type Substation

Výrobné detaily a konkurenčné výhody

Podrobné komponenty:

● Konštrukcia nádrže: Naša nádrž používa 2,5 mm – 3,0 mm oceľ valcovanú za studena (konkurenti často používajú 1,5 mm). Vlnité rebrá sú roboticky zvarené pre 100% zabránenie úniku oleja.

● Jadro a vinutie: Používame kremíkovú oceľ s orientovaným zrnom s vysokou priepustnosťou (trieda M4). Medené vinutia (nie hliníkové) sú úplne žíhané, aby sa znížila strata hysterézy.

● Kvalita oleja: Plníme inhibovaný transformátorový olej (norma IEC 60296) s prierazným napätím >60 kV. Voliteľné: Prírodný ester (rastlinný olej) pre biologicky odbúrateľné požiadavky.

● HV spínač: Obsahuje 4-polohový prepínač záťaže (zatvorené/otvorené/uzemnené/pripojené) s viditeľnými indikátormi prerušenia.

● Náterový systém: 5-stupňová predbežná úprava + epoxidový základný náter bohatý na zinok + vrchný polyesterový náter. Soľný sprej testovaný na 500+ hodín.

Výrobné výhody oproti konkurencii:

Funkcia	Konvenčný dizajn namontovaný na podložke	Konfigurácia Lugao
Konštrukcia nádrže	Líši sa dizajnom	Oceľová konštrukcia s hrúbkou 2,5 – 3,0 mm
Navíjací materiál	Možnosti medi alebo hliníka	Štandardná medená konfigurácia
Kontrola zvaru	Podľa plánu inšpekcií	NDT kontrola dostupná pre kritické zvary
Chladiaci dizajn	Štandardné prevedenie nádrže alebo chladiča	Možnosť vlnitej nádrže
Ochrana	Závisí od konfigurácie	Uzavretý dizajn odolný voči poveternostným vplyvom

Často kladené otázky

Q1: Izolácia transformátorového oleja Box-Type kompaktná americká rozvodňa prišla s nízkym tlakom oleja. Vyteká to?

Odpoveď: Nie. Jednotky dodávame s malou dusíkovou pokrývkou, aby sa zabránilo oxidácii. The pressure gauge may read zero. Po naplnení čerstvým olejom po indikátor hladiny (približne 5-10 cm nad jadrom) nechajte 6 hodín usadiť. Ak hladina opäť klesne do 24 hodín, kontaktujte nás kvôli kontrole tesnenia.

Q4: Poskytujete náhradné diely pre transformátorovú olejovú izoláciu Box-Type kompaktnú rozvodňu amerického typu?

A: Áno. Máme skladom vysokonapäťové poistky (štýl bay-o-net), nízkonapäťové ističe, merače hladiny oleja, tlakové poistné ventily a súpravy tesnení na viac ako 10 rokov. Objednajte si akýkoľvek náhradný diel cez náš webový portál s dodaním do 48 hodín.

Q5: Ako otestujem kvalitu oleja po 2 rokoch prevádzky?

Odpoveď: Použite tester dielektrickej pevnosti oleja (ASTM D877). Zo spodného vypúšťacieho ventilu odoberte vzorku. Dielektrická pevnosť by mala byť > 30 kV. Ak klesne pod 20 kV, prefiltrujte olej alebo ho vymeňte. Pre jednotky nad 1000 kVA odporúčame ročnú analýzu rozpustených plynov (DGA).

Otázka 6: Je krabicová kompaktná rozvodňa amerického typu s izoláciou transformátorového oleja kompatibilná so systémami inteligentných sietí?

A: Absolútne. Voliteľné doplnky zahŕňajú: 4G/5G jednotky vzdialeného monitorovania (teplota oleja, tlak, zaťažovací prúd) a porty RS485/Modbus RTU. Môžete ho integrovať priamo do vášho SCADA systému.

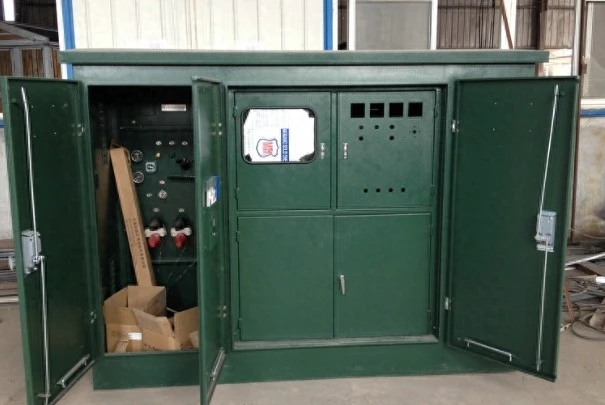

Transformer Oil Insulation Box Type Compact American Type Substation
