Inteligentná prefabrikovaná vonkajšia rozvodňa krabicového typu

Čo je toto zariadenie?

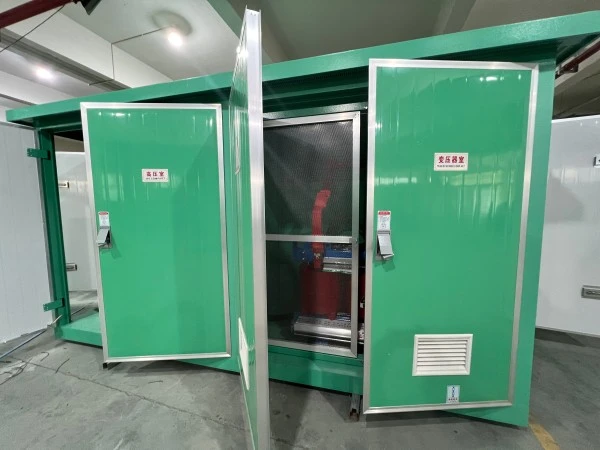

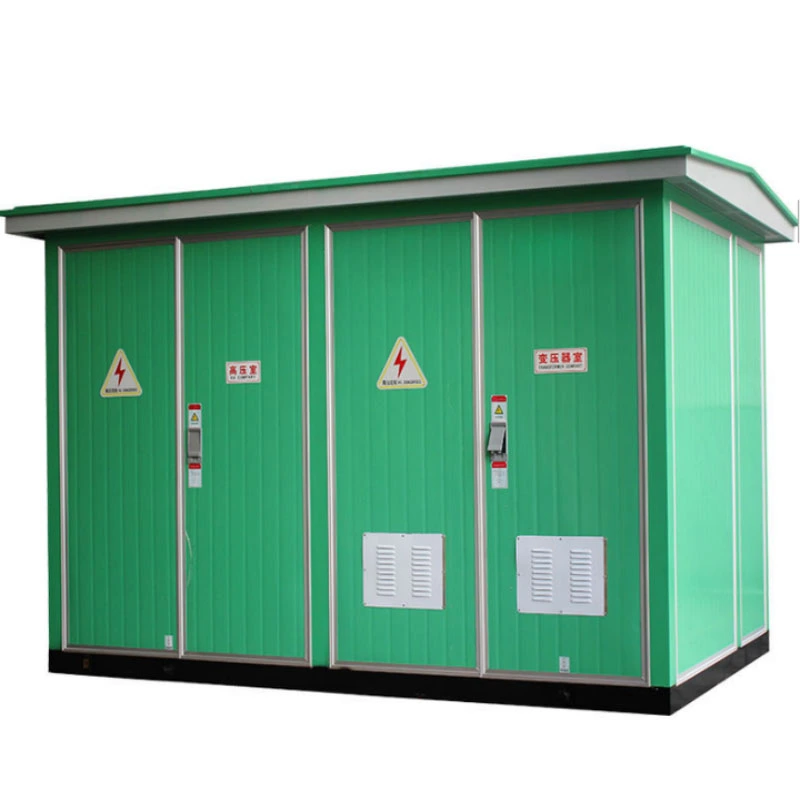

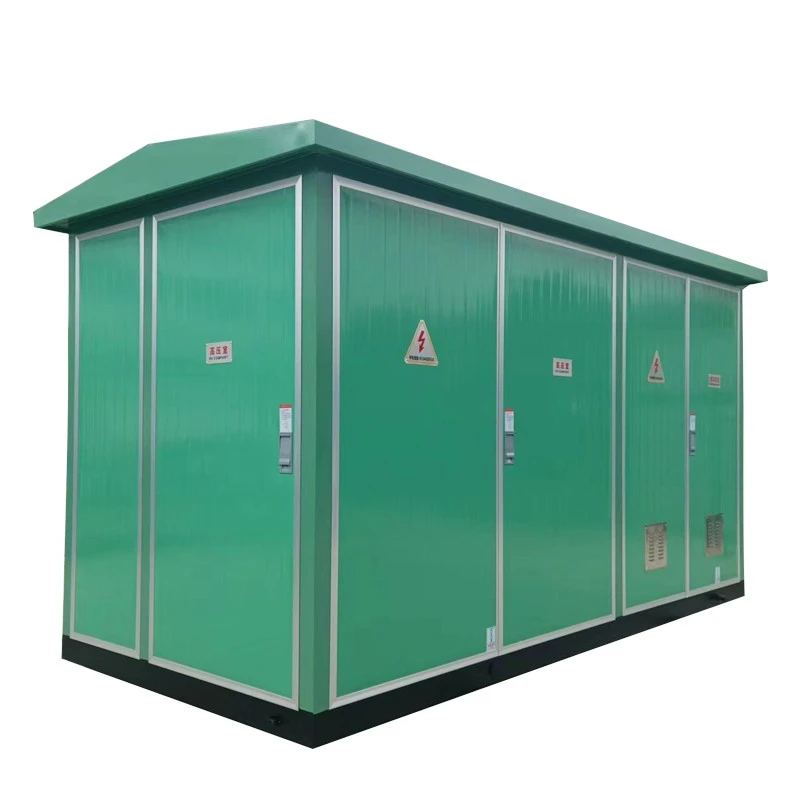

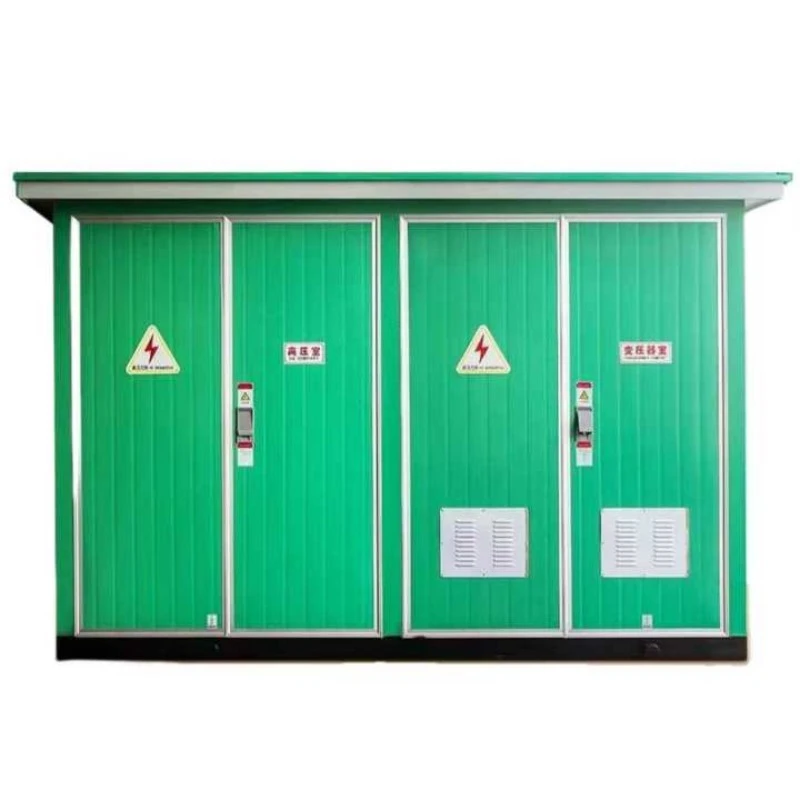

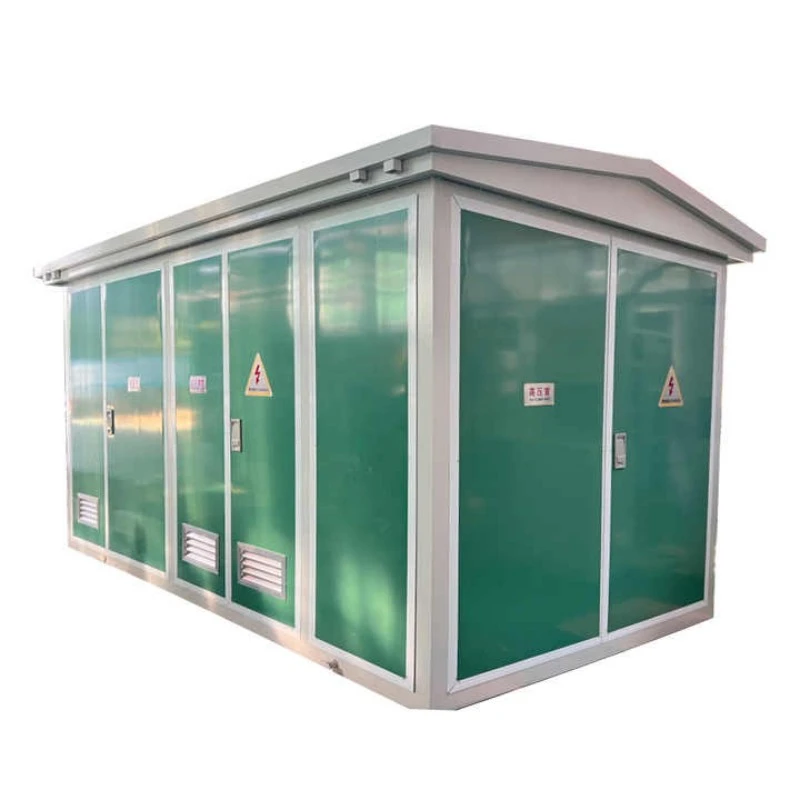

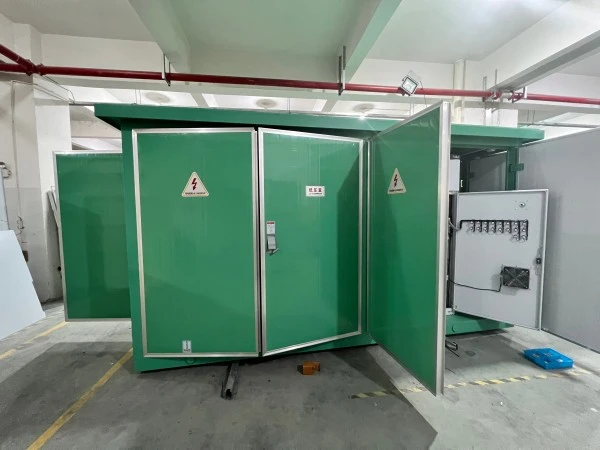

Inteligentná prefabrikovaná vonkajšia rozvodňa skriňového typu YB-24 je továrensky zmontovaná kompaktná rozvodná jednotka, ktorá integrujevysokonapäťové rozvádzače, výkonový transformátor a nízkonapäťové distribučné zariadenie do jedného krytu odolného voči poveternostným vplyvom. Patrí do rodiny prefabrikovaných rozvodní, známych aj ako „kompaktné rozvodne“ alebo „balené rozvodne“.

Rozdelenie kódu modelu:

YB – Prefabrikovaná rozvodňa skriňového typu

24 — Kód konštrukčnej série predstavujúci inteligentné riadenie a modulárnu konfiguráciu

čo to robí?

Hlavnou funkciou tohto zariadenia je prijímať vysokonapäťovú elektrickú energiu (zvyčajne 10 kV alebo 35 kV), znížiť ju na nízke napätie (400 V/380 V) prostredníctvom integrovaného transformátora a bezpečne ju distribuovať do záťaží koncových používateľov, ako sú obytné komunity, komerčné námestia, továrne alebo nabíjacie stanice elektromobilov.

Na rozdiel od tradičných civilných rozvodní, YB-24 nevyžaduje montáž jednotlivých komponentov na mieste. Je plne zapojený, vopred otestovaný a dodávaný ako jedna jednotka. Používa bezolejový suchý alebo biologicky odbúrateľný transformátor naplnený olejom (voliteľné) a spolieha sa na prirodzené alebo nútené chladenie vzduchom. Inteligentný riadiaci systém umožňuje diaľkový zber dát, poruchový alarm a automatické prepínanie, vďaka čomu je ideálny pre aplikácie smart grid.

Výhody produktu

Inteligentná prefabrikovaná vonkajšia rozvodňa skriňového typu YB-24 ponúka jasné výhody oproti tradičným rozvodniam:

1. Úspora miesta a rýchla inštalácia

Zaberá len 40 % plochy bežnej civilnej rozvodne

Môže byť inštalovaný na jednoduchú betónovú podložku v priebehu 2-3 dní

Nie sú potrebné samostatné miestnosti na vybavenie alebo vetracie šachty

2. Vysoká inteligencia

Štandardne vybavená RTU (Remote Terminal Unit)

Podporuje 4G/5G alebo vláknovú komunikáciu

Monitorovanie napätia, prúdu, účinníka, teploty a stavu dverí v reálnom čase

Diaľkové vypnutie/zatvorenie a nastavenie parametrov

3. Bezpečnosť a ochrana životného prostredia

Voliteľná bezolejová konštrukcia (suchý transformátor)

Vysokonapäťová priehradka odolná voči oblúku

Krytie IP54 zabraňuje vniknutiu prachu a vody

Káblový vstup zospodu, čím sa eliminujú odkryté časti pod napätím

4. Nákladovo efektívny životný cyklus

O 30–40 % nižšia počiatočná investícia ako v civilných rozvodniach

60 % zníženie nákladov na inžinierske stavby

Nižšie náklady na údržbu vďaka modulárnej výmene komponentov

5. Adaptabilita na drsné prostredie

Rozsah prevádzkových teplôt: -25°C až +55°C

Antikorózny náter pre pobrežné alebo priemyselné oblasti

Vnútorný vykurovací systém voliteľný pre chladné oblasti

Funkcia produktu

Aplikácia produktu

Inteligentná prefabrikovaná vonkajšia skriňová rozvodňa YB-24 je vhodná pre širokú škálu scenárov, kde sa vyžaduje rýchle nasadenie, malé rozmery a inteligentná prevádzka.

Podrobnosti o výrobe

1. Výroba krytu

CNC dierovanie, ohýbanie a zváranie pre vysokú presnosť

Dvojvrstvový práškový náter (základný náter bohatý na zinok + vrchný polyesterový náter) ≥80μm

Test soľným postrekom ≥ 500 hodín

Strecha so sklonom 5°, aby sa zabránilo hromadeniu vody

2. Vnútorné rozloženie

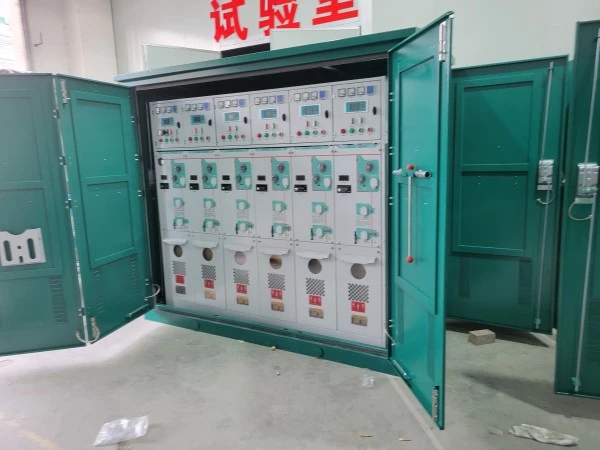

HV priestor: SF6 hlavná jednotka alebo vypínač záťaže, bleskoistka, vysokonapäťová poistka

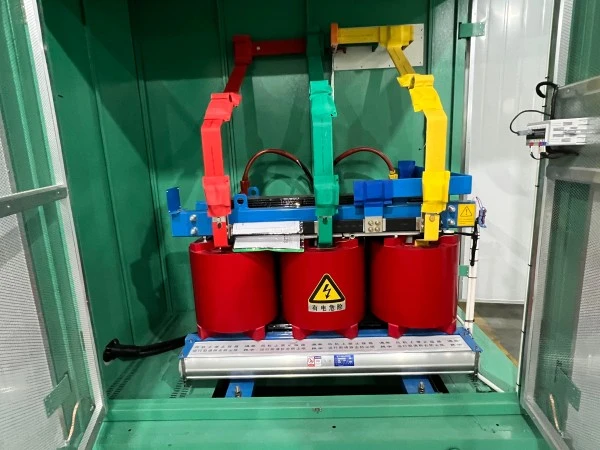

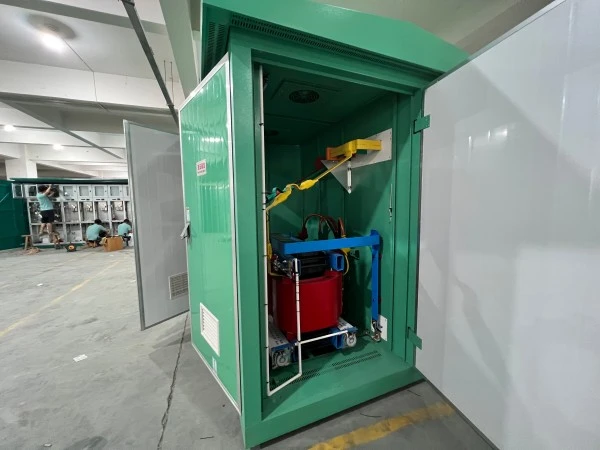

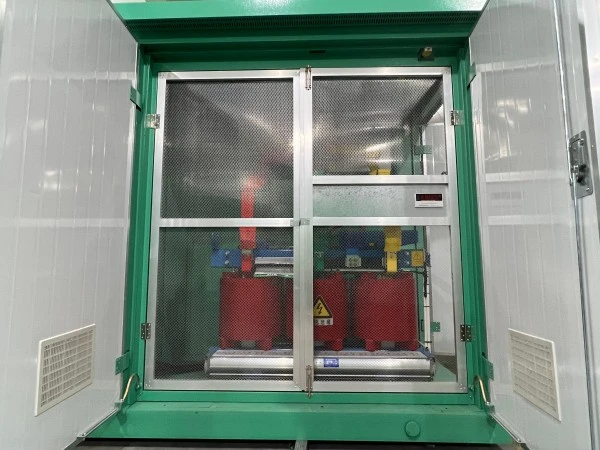

Priehradka transformátora: Transformátor namontovaný na valčekoch, odnímateľný predný panel pre jednoduchú údržbu

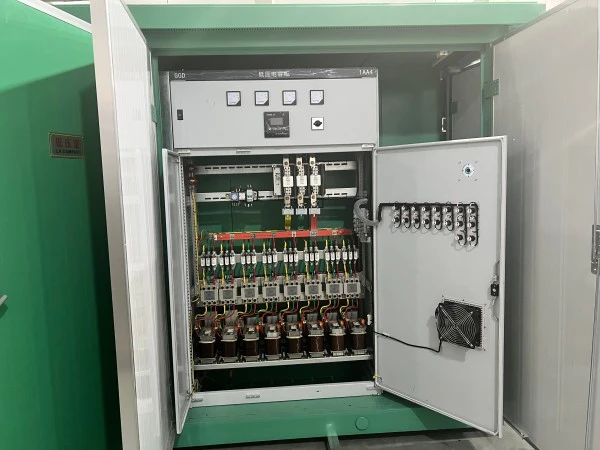

Priestor NN: Hlavný istič, ističe odbočiek, automatická kondenzátorová banka, inteligentný monitorovací terminál

Všetky oddelenia oddelené ohňovzdornými kovovými priečkami (trieda A)

3. Podrobnosti o inteligentnom systéme

Monitorovanie teploty: Snímače PT100 na vinutiach transformátora a vo vnútri skrine

Stav dverí: Magnetický kontaktný spínač s alarmom do cloudu

Meranie energie: obojsmerný elektromer triedy 1 alebo 0,5S

Diaľkové ovládanie: Podporuje IEC 60870-5-101/104, DNP3.0

Lokálne ovládanie: HMI chránené heslom s protokolovaním udalostí

4. Vstup a uzemnenie káblov

Spodný káblový vstup s gumovými priechodkami (udržané krytie IP54)

Vyhradená medená uzemňovacia prípojnica (40 × 4 mm) vo všetkých oddeleniach

Odpor uzemnenia ≤4Ω

5. Testovanie kvality pred dodaním

Test odolnosti voči napätiu napájacej frekvencie (35 kV na strane VN, 2,5 kV na strane NN)

Pomer otáčok transformátora a test straty naprázdno

Test komunikácie inteligentného systému (30 minút nepretržitého pingu)

Dažďový test (simulovaný 10 mm/min počas 1 hodiny)

Balenie a popredajný servis

Balenie

Celá jednotka zabalená do stretch fólie + rohy z vlnitej lepenky

Drevená paletová základňa s otvormi pre vysokozdvižný vozík

Vysúšacie vrecká vo vnútri krytu, aby sa zabránilo vlhkosti počas prepravy

Všetky vonkajšie otvory sú utesnené vodotesnou páskou

Záväzok popredajného servisu

Záručná doba: 12 mesiacov od dátumu odoslania (predĺžená na 24 alebo 36 mesiacov s platenou servisnou zmluvou)

Často kladené otázky (FAQ)

Otázka 1: Je inteligentná prefabrikovaná vonkajšia rozvodňa skriňového typu YB-24 vhodná pre pobrežné oblasti s vysokou slanosťou?

A: Áno. Štandardné puzdro používa antikorózny práškový náter s hrúbkou ≥ 80 μm a prejde 500-hodinovým testom soľnej hmly. Pre vysoko korozívne prostredie (napr. prístavy, chemické závody) ponúkame kryty z nehrdzavejúcej ocele 304/316 a dodatočnú povrchovú úpravu vnútorných prípojníc.

Q2: Je možné vymeniť transformátor bez výmeny celej rozvodne?

A: Áno. Priestor transformátora je navrhnutý s odnímateľnými bočnými panelmi a valčekovými koľajničkami. Transformátor je možné vytiahnuť spredu alebo zboku a vložiť náhradnú jednotku bez narušenia VN alebo NN oddelenia. Táto modularita je kľúčovou vlastnosťou dizajnu YB-24.

Q3: Podporuje inteligentný systém pripojenie k SCADA systému tretej strany?

A: Áno. Štandardný ovládač podporuje Modbus RTU cez RS485 a Modbus TCP cez Ethernet. Môže byť tiež nakonfigurovaný pre protokoly IEC 60870-5-101/104 alebo DNP3.0. Poskytujeme kompletnú mapu registrov pre systémovú integráciu.

Otázka 4: Je povolené umiestniť YB-24 v blízkosti obytných budov vzhľadom na limity hluku?

A: Áno. Pri suchom transformátore je hladina hluku ≤ 55 dB na 1 meter, čo spĺňa limity pre domácnosti. Pre transformátory ponorené do oleja pridávame podložky na tlmenie vibrácií a akustický kryt vo vnútri transformátorového priestoru, čím sa znižuje hluk na ≤48 dB.

Q5: Aká je štandardná dodacia lehota?

Odpoveď: Pre štandardné konfigurácie (800 kVA alebo menej, IP54, oceľový kryt, s kruhovou hlavnou jednotkou), dodávka je 15---20 pracovných dní po potvrdení objednávky. Zákazkové projekty (nehrdzavejúca oceľ, špeciálna farba, extra výška pre nadzemné vedenie) vyžadujú 25---30 pracovných dní.

Q6: Aké typy transformátorov sú dostupné pre YB-24?

Odpoveď: YB-24 je možné nakonfigurovať pomocouolejové transformátoryako napríklad S13/S20 alebo transformátory suchého typu odlievané z epoxidovej živice, ako napríklad SCB13/SCB14, v závislosti od požiadaviek projektu, prostredia inštalácie, požiadaviek na požiarnu bezpečnosť a miestnych noriem.
