Ako si vybrať správnu rozvodňu krabicového typu pre váš projekt

A Krabicová rozvodňaje kompaktné riešenie distribúcie energie, ktoré integruje vysokonapäťové rozvádzače, transformátor, nízkonapäťové rozvodné zariadenia a ochranné zariadenia do jedného prefabrikovaného krytu. Je široko používaný v priemyselných parkoch, komerčných budovách, obytných komunitách, projektoch obnoviteľnej energie, ťažobné miesta a dočasné systémy napájania.

Ako výrobca zariadení na prenos a distribúciu energie poskytuje Lugao transformátory, rozvádzače, ističe, odpojovače, bleskozvody, CT/PT/VT a prispôsobené OEM/ODM riešenia pre utility, priemyselné a infraštruktúrne projekty. Na základe požiadaviek projektu môže spoločnosť Lugao zákazníkom poskytnúť podporu technická konfigurácia, výber produktov a prispôsobené riešenia rozvodní.

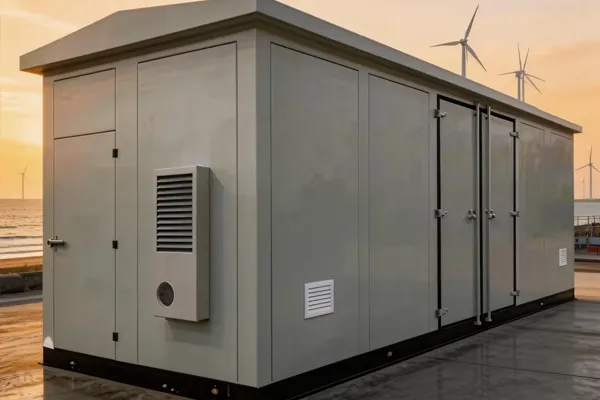

Čo je to krabicová rozvodňa?

Rozvodňa skriňového typu je známa aj ako prefabrikovaná rozvodňa alebo kompaktná rozvodňa. Je určený na prijímať strednonapäťovú energiu, transformovať ju na nízke napätie a bezpečne distribuovať elektrinu koncovým užívateľom.

Hlavné komponenty

• Vysokonapäťová jednotka:Používa sa na riadenie, ochranu a spínanie prichádzajúceho výkonu.
• Transformátorová jednotka:Konvertuje napätie tak, aby vyhovovalo požiadavkám na distribúciu projektu.
• Nízkonapäťová jednotka:Rozvádza energiu do elektrických záťaží a koncových obvodov.
• Príloha:Chráni vnútorné vybavenie pred poveternostnými vplyvmi, prachom a vonkajšími vplyvmi.
• Ochranné zariadenia:Pomôžte zaistiť bezpečnú prevádzku počas preťaženia, skratu alebo poruchových stavov.

Prečo si vlastníci projektov vyberajú rozvodne krabicového typu

• Kompaktná konštrukcia:Šetrí inštalačný priestor v porovnaní s tradičnými rozvodňami.
• Rýchla inštalácia:Dizajn zmontovaný vo výrobe skracuje čas výstavby na mieste.
• Flexibilná aplikácia:Vhodné pre priemyselné, komerčné, komunálne a obnoviteľné energetické projekty.
• Spoľahlivá ochrana:Uzavretá konštrukcia zvyšuje bezpečnosť zariadenia a stabilitu prevádzky.
• Vlastná konfigurácia:Môže byť navrhnutý podľa úrovne napätia, kapacity, usporiadania a podmienok na mieste.

Kľúčové faktory pri výbere skriňovej rozvodne

1. Potvrďte úroveň napätia

Úroveň napätia by mala zodpovedať sieťovému pripojeniu a požiadavkám na zaťaženie projektu. Bežné konfigurácie zahŕňajú vstup stredného napätia a výstup nízkeho napätia pre distribučné siete.

• Skontrolujte vstupné sieťové napätie.
• Potvrďte požadované výstupné napätie pre koncové zariadenie.
• Zabezpečte súlad s miestnymi elektrickými normami a projektovými špecifikáciami.

2. Vypočítajte kapacitu transformátora

Kapacita transformátora je jedným z najdôležitejších faktorov výberu. Poddimenzovaná kapacita môže spôsobiť preťaženie, zatiaľ čo predimenzovaná kapacita môže zvýšiť investície a energetické straty.

• Vypočítajte celkové pripojené zaťaženie.
• Zvážte rast zaťaženia pre budúcu expanziu.
• Vyhodnoťte špičkový dopyt a požiadavky na nepretržitú prevádzku.
• Vyberte typ transformátora na základe účinnosti, prostredia a potrieb údržby.

3. Vyhodnoťte prostredie inštalácie

Podmienky na mieste priamo ovplyvňujú dizajn krytu, úroveň izolácie, vetranie a stupeň ochrany.

• Vonkajšia inštalácia:Vyžaduje odolnosť proti poveternostným vplyvom, antikoróznu a ventilačnú konštrukciu.
• Oblasti s vysokou teplotou:Potrebujete správny odvod tepla a chladenie transformátora.
• Prašné alebo vlhké prostredie:Vyžaduje vyššiu ochranu krytu a tesniaci výkon.
• Lokality vo vysokej nadmorskej výške:Môže vyžadovať špeciálny dizajn izolácie a technickú úpravu.

4. Zvoľte si správne rozloženie

Vnútorné usporiadanie by malo podporovať bezpečnú prevádzku, jednoduchú údržbu a efektívne káblové pripojenie.

• Rozloženie v európskom štýle:Bežne sa používa pre kompaktné a integrované rozvody.
• Rozloženie v americkom štýle:Často sa používa tam, kde sú funkcie transformátora a spínania úzko integrované.
• Prispôsobené rozloženie:Vhodné pre projekty so špeciálnymi požiadavkami na priestor, smer kábla alebo prevádzku.

5. Prečítajte si požiadavky na ochranu a bezpečnosť

Bezpečnostný návrh by mal zahŕňať elektrickú ochranu, mechanickú ochranu a bezpečnosť operátora.

• Ochrana proti preťaženiu a skratu
• Návrh uzemňovacieho systému
• Blokovacie a prevádzkové bezpečnostné opatrenia
• Možnosti ochrany pred oblúkom a izolácie porúch
• Jasné výstražné štítky a prístup k údržbe

Tabuľka výberu krabicového typu rozvodne

Faktor výberu	Čo skontrolovať	Prečo na tom záleží	Odporúčaná akcia
Úroveň napätia	Vstupné napätie a výstupné napätie	Zabezpečuje kompatibilitu so sieťou a elektrickou záťažou	Pred výberom si overte projektové výkresy a miestne požiadavky na mriežku
Kapacita transformátora	Celkové zaťaženie, špičkový dopyt a budúca expanzia	Zabraňuje preťaženiu a vyhýba sa zbytočným investíciám	Vyberte kapacitu na základe výpočtu skutočného zaťaženia a rezervy
Inštalačné prostredie	Vonkajšie/vnútorné miesto, teplota, vlhkosť, prach a nadmorská výška	Ovplyvňuje ochranu krytu, izoláciu a chladiaci výkon	Vyberte si vhodný stupeň ochrany, vetranie a antikorózne prevedenie
Konfigurácia rozvádzača	Vstupná skriňa, výstupná skriňa, meracie a ochranné jednotky	Určuje riadenie výkonu, ochranu a flexibilitu prevádzky	Konfigurujte podľa distribučnej schémy a požiadaviek na údržbu
Bezpečnosť Ochrana	Systémy uzemnenia, blokovania, ochrany pred poruchami a varovania	Zlepšuje bezpečnosť operátora a spoľahlivosť systému	Dodržujte platné elektrické normy a projektové bezpečnostné špecifikácie
Potreby prispôsobenia	Rozmery, farba, rozloženie, káblový vstup a požiadavky OEM/ODM	Pomáha zariadeniu vyhovovať projektovým požiadavkám a požiadavkám značky	Spolupracujte so skúseným výrobcom, akým je napríklad Lugao, na prispôsobení dizajnu

Bežné aplikačné scenáre

Priemyselné projekty

• Továrne a výrobné linky
• Miesta baníctva a ťažkého priemyslu
• Priemyselné parky a výrobné základne

Obchodné a verejné zariadenia

• Obchodné centrá a administratívne budovy
• Nemocnice, školy a obecné zariadenia
• Obytné komunity a mestské distribučné siete

Projekty obnoviteľnej energie

• Solárne elektrárne
• Systémy zberu veternej energie
• Projekty skladovania energie a distribuovanej výroby

Prečo si vybrať Lugaopre riešenia rozvodní krabicového typu?

Výber správneho dodávateľa je rovnako dôležitý ako výber správneho zariadenia. Lugao podporuje globálnu moc projekty s výrobnými skúsenosťami, širokým pokrytím produktov a inžiniersky orientovanými službami.

Výhody Lugao

• Skúsenosti s výrobou zariadení na prenos a rozvod energie
• Sortiment zahŕňa transformátory, rozvádzače a súvisiace ochranné zariadenia
• Prispôsobené riešenia OEM / ODM pre rôzne špecifikácie projektov
• Podpora pre energetické, priemyselné, infraštruktúrne a obnoviteľné energetické aplikácie
• Technická pomoc pri konfigurácii, usporiadaní a výbere vybavenia

Záver

PravýKrabicová rozvodňaby sa mali vyberať podľa úrovne napätia, kapacity transformátora, prostredie inštalácie, požiadavky na ochranu a budúce potreby rozšírenia. Spoluprácou so skúseným výrobcovia ako Lugao môžu majitelia projektov zlepšiť efektivitu inštalácie, bezpečnosť systému a dlhodobo spoľahlivosť distribúcie energie.
