Ako olejový transformátor dosiahne 60 kV prierazné napätie prostredníctvom vákuového plnenia?

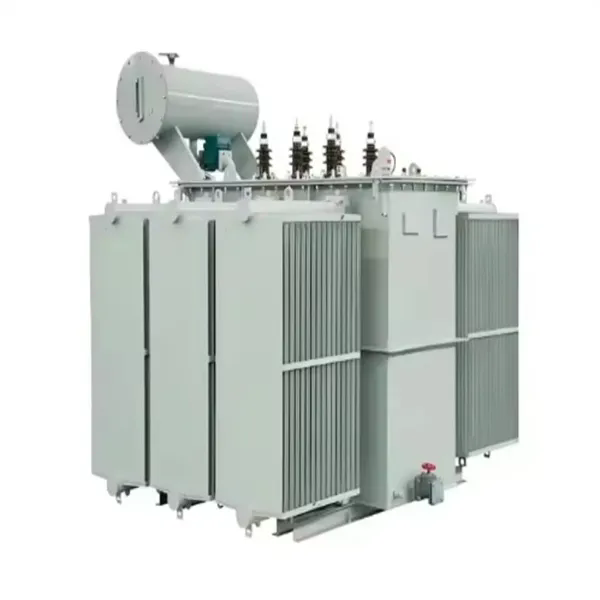

Priemyselné údaje naznačujú, že približne 30 % predčasných porúch transformátora priamo súvisí s nadmernou vlhkosťou a obsahom plynov v izolačnom oleji. Zvýšenie vlhkosti len o 15 častíc na milión (ppm) môže znížiť prierazné napätie transformátorového oleja zo 60 kV pod 30 kV. Toto dramatické zníženie dielektrickej pevnosti podčiarkuje kritický význam procesu vákuového plnenia pri výrobe transformátorov. Preolejový transformátordimenzované na 33 kV alebo viac, dosiahnutie a udržanie prierazného napätia 60 kV nie je kvalitatívnym cieľom – je to základná požiadavka pre spoľahlivú prevádzku počas 30-40 ročnej životnosti transformátora.

Tento článok poskytuje systematickú technickú analýzu toho, ako transformátory ponorené do oleja dosahujú prierazné napätie 60 kV prostredníctvom vákuového plnenia. Diskusia zahŕňa štyri základné fázy procesu: predúpravu oleja a overenie kvality, vákuové sušenie izolácie jadra a vinutia, proces vákuového plnenia s kontrolovanými parametrami a testovanie po plnení v súlade s normami IEC a ASTM. Každá fáza sa skúma s ohľadom na špecifické parametre procesu, požiadavky na vybavenie a kontrolné body kontroly kvality. Článok sa venuje aj bežným poruchovým režimom a poskytuje praktický rámec kontroly kvality pre výrobcov transformátorov a koncových používateľov.

Obsah

• 1. Predúprava oleja a normy kvality
• 2. Vákuové sušenie jadra a vinutia transformátora
• 3. Parametre procesu vákuového plnenia
• 4. Testovanie oleja a overenie poruchového napätia
• 5. Bežné režimy porúch a body kontroly kvality
• 6. Často kladené otázky (FAQ)
• 7. Záver

1. Predúprava oleja a normy kvality

Cesta k dosiahnutiu prierazného napätia 60 kV začína predbežnou úpravou transformátorového oleja pred jeho vstupom do nádrže transformátora. Dokonca aj nový, rafinovaný transformátorový olej zvyčajne obsahuje rozpustenú vlhkosť, plyny a častice kontaminantov, ktoré musia byť odstránené, aby sa dosiahla požadovaná dielektrická pevnosť. Proces predúpravy sa vykonáva vo vyhradenom závode na spracovanie oleja, ktorý zahŕňa vykurovacie systémy, vákuové dehydratačné jednotky a viacstupňové filtračné zariadenie. Nasledujúce parametre musia byť overené predtým, ako bude olej považovaný za vhodný na plnenie transformátora:

• Prierazné napätie (BDV):≥ 60 kV (merané v súlade s IEC 60156)
• Obsah vlhkosti:≤ 10 ppm (merané Karl Fischer titráciou)
• Obsah rozpusteného plynu (DGA):≤ 0,5 % objemu (merané plynovou chromatografiou)
• Disipačný faktor (tan δ):≤ 0,001 pri 90 °C (merané v súlade s IEC 60247)
• Počet častíc:≤ 500 častíc na 100 ml (veľkosť ≥ 5 μm)
• Odpor:≥ 10¹² Ω·cm pri 90°C

Proces čistenia oleja prebieha v troch stupňoch. Prvým stupňom je zahrievanie: olej sa zahreje na 60-70°C, aby sa znížila viskozita a uľahčilo sa uvoľňovanie rozpustených plynov a vlhkosti. Druhým stupňom je vákuová dehydratácia: zahriaty olej sa zavedie do vákuovej komory pracujúcej pri 0,1 až 0,5 mbar. Pod týmto vákuom sa zníži bod varu vody, čo spôsobí odparovanie vlhkosti a jej odčerpanie pomocou vákuovej pumpy. Typický čas dehydratácie je 4-8 hodín v závislosti od objemu oleja a počiatočného obsahu vlhkosti. Tretím stupňom je filtrácia: dehydrovaný olej prechádza cez sériu filtrov s veľkosťou 5 μm a 1 μm, aby sa odstránili častice kontaminantov. Spracovaný olej potom recirkuluje cez systém, kým sa nedosiahnu všetky špecifikované parametre.

Nasledujúca tabuľka sumarizuje parametre predúpravy a zodpovedajúce akceptačné kritériá.

OSpoločnosť Lugao Power Co., Ltd.udržiavame vyhradené zariadenie na spracovanie oleja vybavené 10 000-litrovou olejovou nádržou, 300 l/min. vákuovou dehydratačnou jednotkou a uzavretým filtračným systémom s 1μm absolútnymi filtrami. Každá dávka spracovaného oleja je pred schválením na plnenie transformátora vzorkovaná a testovaná. Výsledky skúšok sú zdokumentované v certifikáte šarže, ktorý je priložený k transformátoru počas jeho životnosti. Tento prísny protokol predbežnej úpravy zabezpečuje, že olej vstupujúci do transformátora spĺňa rovnaké kvalitatívne normy ako olej, ktorý bude testovaný po naplnení, čím sa vytvára základ pre dosiahnutie prierazného napätia 60 kV.

2. Vákuové sušenie jadra a vinutia transformátora

Izolácia transformátora sa skladá predovšetkým z materiálov na báze celulózy – papiera, lepenky a dreva – ktoré sú prirodzene hygroskopické. Za normálnych atmosférických podmienok môžu tieto materiály absorbovať až 8 % hmotnosti. Keď je transformátor pod napätím, izolácia sa zahrieva a akákoľvek prítomná vlhkosť sa vyparuje, čím sa znižuje dielektrická pevnosť pevnej izolácie aj okolitého oleja. Vákuové sušenie je proces odstránenia tejto vlhkosti z izolačného systému pred naplnením transformátora olejom. Proces sušenia je kritický, pretože aj po vyčistení oleja sa vlhkosť zachytená v izolácii časom vylúhuje do oleja, čím sa zníži prierazné napätie.

Proces vákuového sušenia typicky zahŕňa nasledujúce stupne. Najprv sa transformátor umiestni do sušiacej pece alebo sa zohreje cirkuláciou horúceho oleja cez chladiaci systém. Jadro a vinutie sa zahrievajú na 85-105 °C, aby sa urýchlilo uvoľňovanie vlhkosti. Nádrž transformátora sa potom evakuuje pomocou vákuovej pumpy, aby sa znížil tlak na 0,1 až 0,5 mbar. Pod týmto vákuom sa bod varu vody zníži na približne 40-50 °C, čo umožní odparenie vlhkosti v izolácii. Odparená vlhkosť je odvádzaná z nádrže pomocou vákuového čerpadla. Proces sušenia pokračuje, kým vlhkosť izolácie neklesne pod 0,5 % hmotnosti.

Koncový bod sušenia sa určuje jednou z dvoch metód:

• Metóda zvýšenia tlaku:Vákuové čerpadlo je izolované od nádrže transformátora a rýchlosť nárastu tlaku sa meria počas definovaného obdobia. Ak je rýchlosť nárastu tlaku nižšia ako 0,1 mbar za hodinu počas 4 hodín, sušenie sa považuje za dokončené.
• Metóda rosného bodu:Rosný bod plynu odvádzaného z transformátora je nepretržite monitorovaný. Keď rosný bod klesne pod -40°C, sušenie sa považuje za ukončené.

Trvanie procesu vákuového sušenia sa líši v závislosti od veľkosti transformátora, typu izolácie a okolitých podmienok. Pre typický 10 MVA transformátor môže proces sušenia trvať 48-72 hodín. Pri väčších výkonových transformátoroch sa proces môže predĺžiť na niekoľko dní. Nasledujúca tabuľka poskytuje typické parametre sušenia pre rôzne triedy transformátorov.

V Lugao. používame kombináciu tepelného vákuového sušenia a cirkulácie horúceho oleja, aby sme dosiahli požadovaný odvod vlhkosti. Transformátor je ohrievaný cirkulujúcim horúcim olejom cez chladiaci systém, pričom nádrž je súčasne evakuovaná. Táto metóda poskytuje rovnomerné zahrievanie a urýchľuje proces sušenia. Po dokončení cyklu sušenia sa transformátor udržiava vo vákuu, kým sa nezačne proces plnenia oleja, čím sa zabráni opätovnému pohlcovaniu vlhkosti z atmosféry. Tento prístup zaisťuje, že obsah izolačnej vlhkosti sa udržiava pod hranicou 0,5 %, čo je nevyhnutné na dosiahnutie a udržanie prierazného napätia 60 kV.

3. Parametre procesu vákuového plnenia

Po vysušení jadra transformátora a vinutia na požadovaný obsah vlhkosti sa začne proces plnenia oleja. Toto je najkritickejšia fáza výroby transformátora, pretože akákoľvek chyba počas tejto fázy môže ohroziť dielektrickú pevnosť izolačného systému. Proces vákuového plnenia sa vykonáva, zatiaľ čo nádrž transformátora je udržiavaná vo vákuu. Vyčistený olej sa privádza na dno nádrže a pomaly stúpa, čím sa vytláča vákuum. Parametre procesu musia byť starostlivo kontrolované, aby sa zabránilo tvorbe bublín, zabezpečilo sa úplné preniknutie izolácie a zabránilo sa poškodeniu vinutia.

Kľúčové parametre procesu pre vákuové plnenie sú nasledovné:

• Úroveň vákua pred naplnením:0,1-0,5 mbar, udržiavaný aspoň 2 hodiny po dokončení cyklu sušenia.
• Teplota oleja pri plnení:60-70°C, udržiavané na zabezpečenie nízkej viskozity a dobrých tokových vlastností.
• Rýchlosť plnenia:≤ 300 l/h (pre malé až stredné transformátory; väčšie transformátory môžu používať proporcionálne vyššie prietoky, ale nesmú prekročiť rýchlosť, ktorou olej môže preniknúť izoláciou).
• Plniaci tlak:V spodnej časti nádrže je aplikovaný mierny pretlak (0,1-0,2 bar), aby sa zabezpečilo, že olej bude vytlačený do vinutia.
• Vákuum počas plnenia:Počas procesu plnenia sa udržiava vákuum, aby sa odstránili všetky plyny, ktoré sa môžu uvoľniť z oleja alebo izolácie.
• Usporiadanie po vyplnení:Po naplnení nádrže sa transformátor nechá stáť 12 až 24 hodín vo vákuu alebo pod pretlakom suchého dusíka, aby sa umožnilo uniknúť zvyšným bublinám plynu.

Rýchlosť plnenia je obzvlášť dôležitá. Ak sa olej zavádza príliš rýchlo, turbulencia môže vytvárať bubliny a olej nemusí úplne preniknúť izoláciou. Ak sa olej zavádza príliš pomaly, proces sa stáva neefektívnym. Rýchlosť plnenia sa zvyčajne riadi nastavením prietoku olejového čerpadla alebo použitím redukčného ventilu. V prípade veľkých transformátorov sa proces plnenia môže vykonávať v etapách s prestávkami, aby sa umožnilo oleju preniknúť izoláciou pred začiatkom ďalšej fázy. Nasledujúca tabuľka uvádza odporúčané rýchlosti plnenia pre rôzne kapacity transformátorov.

Po dokončení plnenia sa transformátor zvyčajne zahreje na 50-60 °C pomocou chladiaceho systému, aby sa zvýšila schopnosť oleja absorbovať zvyškový plyn a vlhkosť. Transformátor sa potom podrobí konečnému vákuovému spracovaniu, známemu ako "konečné odplynenie", aby sa odstránili všetky plyny, ktoré mohli byť absorbované olejom. Tento posledný krok zaisťuje, že prierazné napätie oleja zostane na cieľovej úrovni 60 kV alebo vyššej. V Lugao Power Co., Ltd. vedieme podrobné záznamy o všetkých procesných parametroch pre každý transformátor, vrátane časovo označených záznamov úrovní vákua, teplôt a prietokov. Tieto záznamy sú súčasťou dokumentácie kvality transformátora a uchovávajú sa počas životnosti zariadenia.

4. Testovanie oleja a overenie poruchového napätia

Po naplnení transformátora olejom a usadení sa musí izolačný systém otestovať, aby sa overilo, či spĺňa požadované špecifikácie prierazného napätia. Primárnym testom je test prierazného napätia oleja, vykonaný v súlade s IEC 60156 alebo ASTM D1816. Tento test zahŕňa privedenie napätia na vzorku transformátorového oleja kontrolovanou rýchlosťou, kým sa olej nerozbije. Test sa vykonáva na viacerých vzorkách, aby sa zabezpečilo, že výsledok bude opakovateľný. Okrem testu oleja je kompletný izolačný systém transformátora podrobený dielektrickým testom, aby sa overila jeho integrita.

Test prierazného napätia oleja sa vykonáva pomocou štandardného testovacieho článku, ktorý pozostáva z dvoch elektród oddelených medzerou 2,5 mm. Skúšobné napätie sa aplikuje rýchlosťou 2 kV/s. Test sa vykonáva na šiestich vzorkách oleja. Výsledky prvého testu sa zahodia a vypočíta sa priemer zo zostávajúcich piatich testov. Priemerná hodnota musí byť ≥ 60 kV. Ak je priemerná hodnota nižšia ako 60 kV, olej sa považuje za nevyhovujúci. Skúšobný postup a akceptačné kritériá sú zhrnuté v nasledujúcej tabuľke:

Okrem testu prierazu oleja je transformátor podrobený nasledujúcim dielektrickým testom na overenie integrity celého izolačného systému:

• Test odolnosti napájacej frekvencie:Transformátor je vystavený napätiu 2-3 násobku jeho menovitého napätia počas 60 sekúnd. Nie je povolená žiadna porucha alebo čiastočné vybitie.
• Test indukovaného prepätia:Transformátor je vystavený frekvencii 100-400 Hz pri napätí 2-násobku menovitého napätia počas 60 sekúnd. Nie je povolené žiadne poškodenie alebo viditeľná deformácia izolácie.
• Test čiastočného vybitia:Transformátor je testovaný na čiastočné vybitie pri napätí 1,1-násobku menovitého napätia. Úroveň čiastočného výboja sa meria a musí byť pod špecifikovaným limitom (zvyčajne 20-50 pC pre olejové transformátory).
• Tan Delta test:Faktor rozptylu izolačného systému sa meria pri 90 °C. Hodnota musí byť v rámci limitov špecifikovaných v IEC 60076.

V Lugao Power Co., Ltd. vykonávame tieto testy na každom transformátore pred jeho odoslaním. Výsledky skúšok sú zdokumentované v komplexnej správe o skúške, ktorá je priložená k transformátoru. Skúška prierazného napätia oleja sa vykonáva na vzorkách oleja odobratých z nádrže transformátora po procese plnenia a usadzovania. To zaisťuje, že olej v transformátore je rovnaký ako testovaný olej. Ak olej neprejde testom poruchového napätia, celý proces sa opakuje, kým olej nespĺňa špecifikáciu. Tento prísny testovací režim zaisťuje, že náš olejový transformátor spĺňa najvyššie štandardy kvality a spoľahlivosti.

5. Bežné režimy porúch a body kontroly kvality

Napriek prísnym procesným kontrolám opísaným vyššie môže počas vákuového plnenia stále dochádzať k poruchám. Pochopenie bežných režimov porúch a vytvorenie robustných kontrolných bodov kontroly kvality je nevyhnutné na udržanie konzistentnej kvality výroby. Táto časť identifikuje najčastejšie spôsoby zlyhania a poskytuje rámec kontroly kvality pre každú fázu procesu.

Režim zlyhania 1: Neúplné vákuové sušenie.Ak izolácia transformátora nie je vysušená na požadovaný obsah vlhkosti, prierazné napätie sa zníži. Najčastejšou príčinou neúplného sušenia je nedostatočná úroveň vákua alebo nedostatočná doba ohrevu. Aby sa predišlo tejto poruche, úroveň vákua sa musí počas cyklu sušenia nepretržite monitorovať. Na overenie koncového bodu sa musí použiť test nárastu tlaku alebo rosného bodu.

Režim zlyhania 2: Opätovná kontaminácia oleja.Olej môže byť opätovne kontaminovaný počas manipulácie, skladovania alebo plnenia, ak zariadenie nie je riadne vyčistené. Nečistoty ako prach, voda alebo iné častice sa môžu dostať do oleja cez spoje alebo počas prenosu. Aby ste tomu zabránili, je potrebné pred použitím všetko vybavenie dôkladne vyčistiť a vysušiť. Nádrže na skladovanie oleja by mali byť uzavreté a naplnené suchým dusíkom.

Režim zlyhania 3: Zachytenie vzduchu.Ak sa vzduch zachytí v transformátore počas plnenia, môže vytvárať bubliny, ktoré znižujú prierazné napätie. Zachytenie vzduchu je pravdepodobnejšie, ak je rýchlosť plnenia príliš vysoká alebo ak sa počas plnenia neudrží úroveň vákua. Aby sa tomu zabránilo, rýchlosť plnenia by sa mala znížiť a vákuum by sa malo udržiavať počas celého procesu.

Pre každú fázu procesu vákuového plnenia sa odporúčajú nasledujúce kontrolné body kontroly kvality:

V Lugao implementujeme systém riadenia kvality, ktorý zahŕňa tieto kontrolné body do našich štandardných prevádzkových postupov. Každá fáza procesu je zdokumentovaná a prípadné odchýlky sa skúmajú a opravujú. Tento systematický prístup ku kontrole kvality je nevyhnutný na udržanie vysokej úrovne spoľahlivosti, ktorú naši zákazníci očakávajú od našich transformátorových produktov ponorených do oleja.

6. Často kladené otázky (FAQ)

Otázka 1: Je prierazné napätie 60kV garantovanou hodnotou počas celej životnosti transformátora, alebo sa časom znižuje?

Odpoveď: 60 kV je garantovaná minimálna hodnota v čase výroby a uvedenia do prevádzky. Počas prevádzkovej životnosti transformátora bude prierazné napätie postupne klesať v dôsledku degradácie oleja, prenikania vlhkosti a hromadenia pevných častíc. Pri správnej údržbe – vrátane pravidelného testovania oleja, filtrácie a sušenia – sa však prierazné napätie môže udržať nad prijateľnou úrovňou. Priemyselné normy zvyčajne vyžadujú výmenu alebo úpravu oleja, keď poruchové napätie klesne pod 30 kV.

Otázka 2: Aký je rozdiel v prieraznom napätí medzi vákuovo plnenými a konvenčne plnenými transformátormi?

Odpoveď: Bežne plnený transformátor (plnený pod atmosférickým tlakom bez sušenia vo vákuu) zvyčajne dosahuje prierazné napätie 30-40 kV. Vákuovo plnený transformátor so správnym predsušením a vákuovým spracovaním trvalo dosahuje 60 kV alebo vyššie. Tento rozdiel 20-30 kV predstavuje významné zlepšenie bezpečnostnej rezervy a spoľahlivosti. Vyššie prierazné napätie znižuje riziko zlyhania izolácie, najmä počas prepätia alebo blesku.

Otázka 3: Je potrebné vákuové plnenie pre malé distribučné transformátory (≤ 10 kV)?

Odpoveď: Pre distribučné transformátory s menovitým napätím 10 kV a menej nie je vákuové plnenie vždy povinné, ale čoraz viac sa považuje za najlepší postup. Zatiaľ čo tieto transformátory môžu pracovať s prierazným napätím 30-40kV, vákuové plnenie poskytuje vyššiu bezpečnostnú rezervu a lepšiu dlhodobú spoľahlivosť. Mnohé spoločnosti teraz špecifikujú vákuové plnenie pre všetky nákupy nových transformátorov, bez ohľadu na menovité napätie, ako súčasť svojich požiadaviek na zabezpečenie kvality. V Lugao Power Co., Ltd. používame vákuové plnenie všetkých našich transformátorových produktov ponorených do oleja.

Otázka 4: Ako si môže transformátorový olej udržať svoje prierazné napätie počas prevádzky?

Odpoveď: Udržiavanie poruchového napätia počas prevádzky vyžaduje komplexný program údržby. Pravidelné vzorky oleja by sa mali odoberať a testovať na prierazné napätie, obsah vlhkosti a obsah rozpustených plynov. Ak prierazné napätie klesne pod 45 kV, olej treba prefiltrovať a dehydrovať. Ak obsah vlhkosti prekročí 20 ppm, olej by sa mal vysušiť. Niektoré transformátory sú vybavené online olejovými filtračnými systémami, ktoré nepretržite odstraňujú vlhkosť a častice a udržujú kvalitu oleja na optimálnej úrovni.

Otázka 5: Aké je nápravné opatrenie, ak test poruchového napätia oleja po naplnení zlyhá?

Odpoveď: Ak test prierazného napätia oleja po naplnení zlyhá, transformátor sa zvyčajne opätovne spracuje. Zlyhaný olej sa vypustí a transformátor sa podrobí novému cyklu vákuového sušenia, aby sa odstránila vlhkosť z izolácie. Čerstvý, vyčistený olej sa potom zavádza pomocou rovnakého procesu vákuového plnenia. Po opätovnom naplnení sa olej znova otestuje. Tento proces môže byť potrebné opakovať, kým prierazné napätie nesplní špecifikovanú požiadavku. V zriedkavých prípadoch, keď je zdrojom problému samotný olej, môže byť potrebné olej vymeniť za novú dávku.

7. Záver

Dosiahnutie prierazného napätia 60 kV v olejovom transformátore je výsledkom starostlivo kontrolovaného výrobného procesu, ktorý začína čistením oleja a pokračuje cez vákuové sušenie, kontrolované plnenie a prísne testovanie. Každá fáza tohto procesu vyžaduje presnú kontrolu kritických parametrov – teploty, úrovne vákua, rýchlosti plnenia a testovacích podmienok – aby sa zabezpečilo, že konečný produkt spĺňa požadované špecifikácie dielektrickej pevnosti. Normy a postupy uvedené v tomto článku, založené na IEC 60156, ASTM D1816 a IEC 60076, poskytujú technický základ na dosiahnutie tohto kritického štandardu kvality.

V Lugao Power Co., Ltd. sme zaviedli komplexný systém riadenia kvality, ktorý zahŕňa tieto procesné kontroly a testovacie štandardy do našich výrobných operácií transformátorov. Naše produkty transformátorov ponorených do oleja sú navrhnuté a vyrobené tak, aby poskytovali spoľahlivý výkon počas svojej životnosti. Pre podrobnejšie technické informácie, procesnú dokumentáciu alebo špecifikácie produktu kontaktujte náš technický tím.

Kontaktujte Lugao Power Co., Ltd.pre technické špecifikácie a dokumentáciu kvality pre naše produkty olejových transformátorov.
