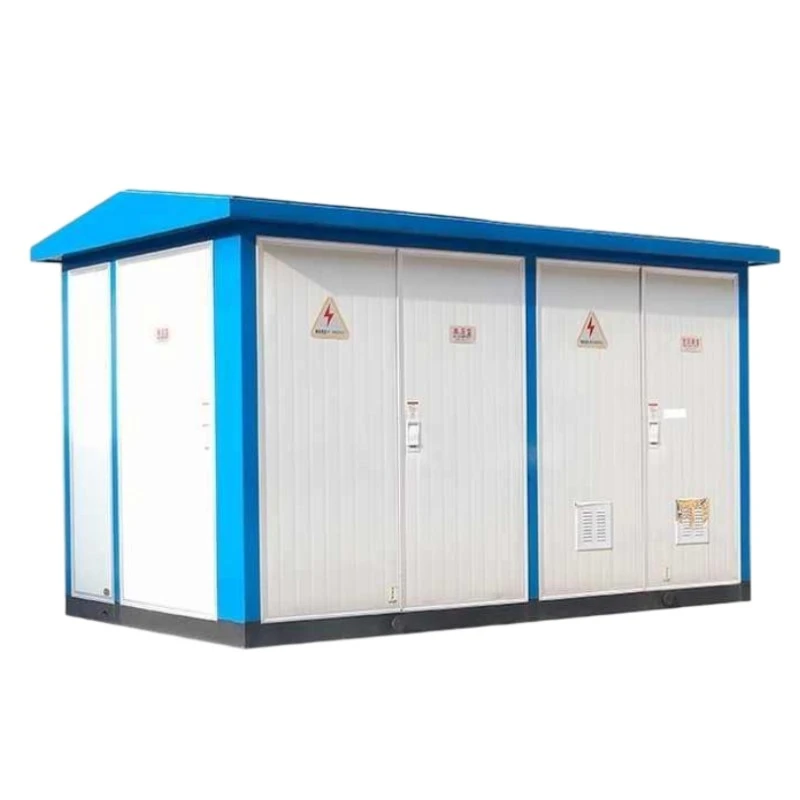

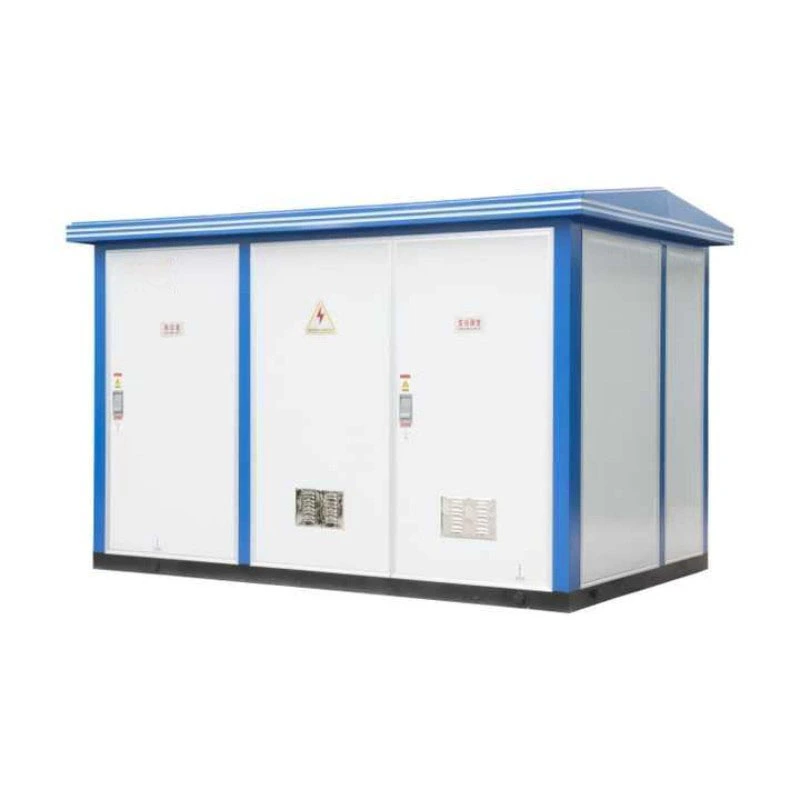

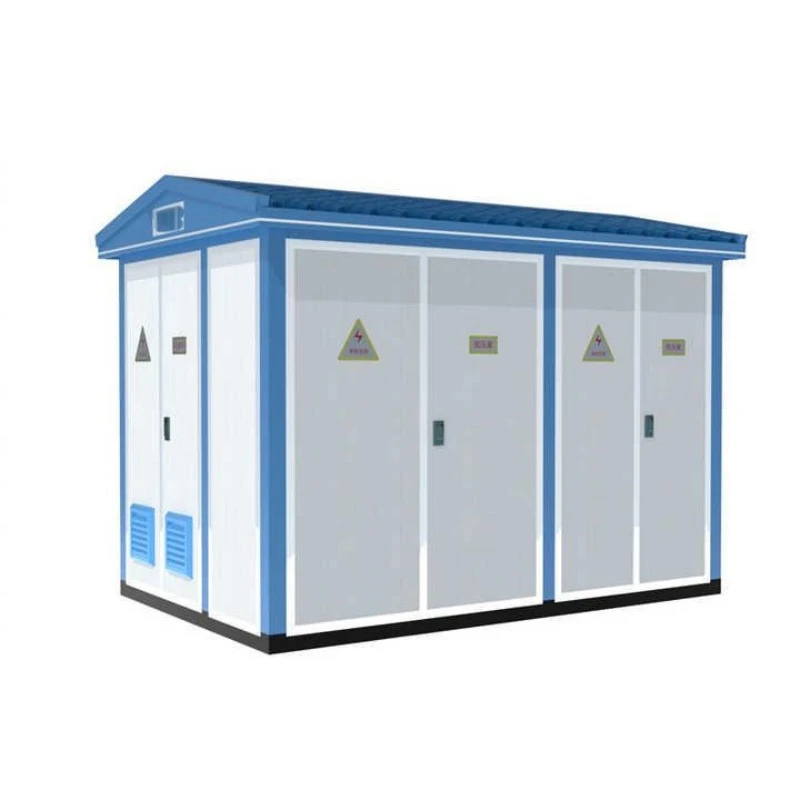

Inteligentná predinštalovaná transformačná stanica európskeho typu

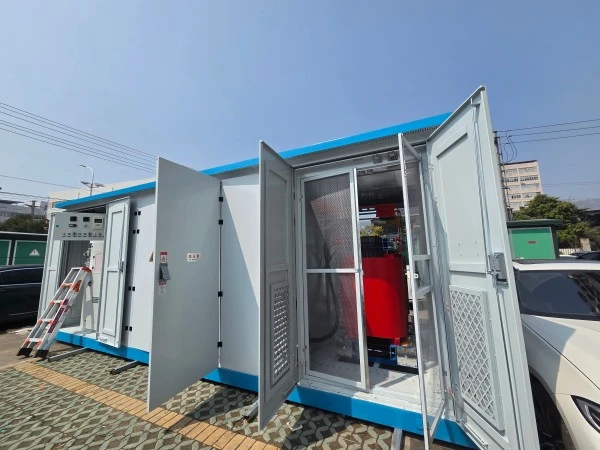

Inteligentná predinštalovaná transformačná stanica európskeho typu je továrensky zmontovaná kompaktná distribučná jednotka energie, ktorá integrujerozvádzače stredného napätia, nízkonapäťový distribučný panel a olejový transformátor alebo transformátor suchého typu do jedného uzavretého krytu. Na rozdiel od tradičných stavebných rozvodní je táto jednotka európskeho štýlu prefabrikovaná, testovaná a dodávaná ako systém pripravený na inštaláciu.

Čo robí?

Znižuje strednonapäťovú elektrinu (zvyčajne 6kV–35kV) na nízkonapäťovú úroveň (400V–690V) pre bezpečnú distribúciu do obytných komunít, komerčných budov, tovární a zariadení na výrobu obnoviteľnej energie. Inteligentná predinštalovaná trafostanica európskeho typu tiež podporuje inteligentné monitorovanie záťaže, teploty a kvality napájania, čo umožňuje diaľkovú diagnostiku porúch a funkcie automatického alarmu. Vďaka tomu je ideálnou voľbou pre inteligentné siete a bezobslužné rozvodne.

Výhody produktu

1. Inteligentné monitorovanie a diaľkové ovládanie

Inteligentná predinštalovaná transformačná stanica európskeho typu sa dodáva s voliteľnou inteligentnou koncovou jednotkou (ITU), ktorá zhromažďuje údaje o napätí, prúde, účinníku a teplote oleja v reálnom čase. Údaje možno prenášať cez 4G, Ethernet alebo optické vlákna do centrálnej riadiacej miestnosti, čím sa znižujú náklady na kontrolu na mieste.

2. Kompaktné rozmery a rýchle nasadenie

Pretože je inteligentná predinštalovaná transformačná stanica európskeho typu vopred zmontovaná v továrni, vyžaduje len jednoduchý základ na mieste. Inštalácia trvá 1 – 2 dni namiesto týždňov, čím ušetríte až 60 % stavebných prác a záberov pôdy.

3. Vysoká spoľahlivosť v náročných podmienkach

S krytím IP54 (alebo vyšším) a transformátormi ponorenými do oleja alebo epoxidovej živice vo vnútri táto rozvodňa odoláva prachu, dažďu, soľnej hmle a extrémnym teplotám od -25 °C do +40 °C, čím zaisťuje nepretržitú prevádzku v púšti, pobrežných oblastiach alebo vysokohorských oblastiach.

4. Energetická účinnosť a nízke straty

Inteligentná predinštalovaná transformačná stanica európskeho typu vybavená nízkostratovými transformátormi série S11 alebo S13 znižuje straty naprázdno až o 30 % v porovnaní s konvenčnými jednotkami, čím priamo znižuje účty za elektrinu a emisie uhlíka počas 20-ročnej životnosti.

5. Plne prispôsobiteľné

Ponúkame flexibilné konfigurácie: medené alebo hliníkové vinutia, prepínače odbočiek, automatická korekcia účinníka (APFC) a zvodiče prepätia. Či už potrebujete 200kVA jednotku pre vilovú oblasť alebo 2500kVA jednotku pre priemyselný park, vieme vám prispôsobiť riešenie.

Funkcia produktu

Plne uzavretý kryt odolný voči poveternostným vplyvom --- Vyrobené z pozinkovanej ocele alebo hliníkovej zliatiny, potiahnuté antikoróznou farbou, vhodné na vonkajšiu inštaláciu.

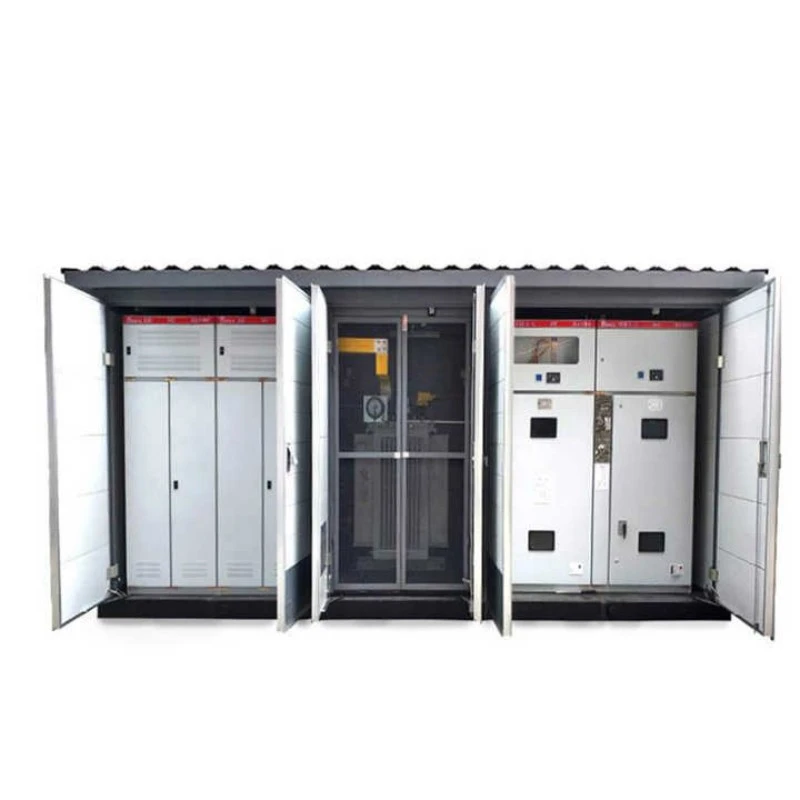

Modulárne vnútorné usporiadanie --- Samostatné oddelenia pre VN rozvádzače, transformátory a NN rozvody s mechanickými blokovaniami na zaistenie bezpečnosti operátora.

Inteligentný chladiaci systém --- Teplotne riadené ventilátory pre suché transformátory alebo vlnité radiátorové panely pre jednotky ponorené do oleja, ktoré sa automaticky aktivujú, keď teplota prekročí nastavenú hodnotu.

Oblúkový blesk a ochrana proti preťaženiu --- Vybavené SF6 alebo vákuovými ističmi, poistkovými spínačmi a zariadeniami na ochranu proti prepätiu (SPD), ktoré spĺňajú normy IEC 62271-202.

Užívateľsky prívetivé rozhranie --- Lokálny dotykový displej (voliteľné) zobrazuje údaje v reálnom čase a záznamy o poruchách, zatiaľ čo pre pracovníkov údržby je k dispozícii vzdialený prístup cez aplikáciu v smartfóne.

Prevádzka s nízkou hlučnosťou --- Hladina hluku ≤ 55 dB(A) pre obytné aplikácie, dosiahnutá držiakmi tlmiacimi vibrácie a akustickými izolačnými panelmi.

Anti-Theft & Security Design --- Silné zámky, dverové senzory a voliteľná integrácia CCTV robia z inteligentnej predinštalovanej transformačnej stanice európskeho typu vhodnú pre vzdialené miesta bez dozoru.

Aplikácia produktu

Inteligentná predinštalovaná transformačná stanica európskeho typu sa široko používa v:

Mestská distribúcia energie

Obytné komplexy, nákupné centrá, hotely a nemocnice, kde je obmedzený priestor a požiarna bezpečnosť je kritická.

Podzemné parkoviská alebo strešné inštalácie ťažia z kompaktného dizajnu na zachytávanie oleja.

Projekty obnoviteľnej energie

Solárne farmy a veterné parky na pevnine vyžadujú rýchle nasadenie a odolnosť voči poveternostným vplyvom. Táto rozvodňa sa bezproblémovo integruje s PV invertormi a konvertormi veterných turbín.

Infraštruktúra a verejné zariadenia

Letiská, stanice metra, tunely a mosty sa spoliehajú na jeho vysokú spoľahlivosť a diaľkové monitorovanie, aby sa zabezpečilo neprerušované osvetlenie a vetranie.

Priemyselné a ťažobné lokality

Továrne, chemické závody a bane používajú inteligentnú predinštalovanú transformačnú stanicu európskeho typu na izoláciu porúch siete a ochranu citlivých strojov.

Dočasná a núdzová sila

Staviská, zóny pomoci pri katastrofách a vonkajšie podujatia využívajú výhody plug-and-play a jednoduchého premiestňovania.

Podrobnosti o výrobe

Bytový a mechanický dizajn

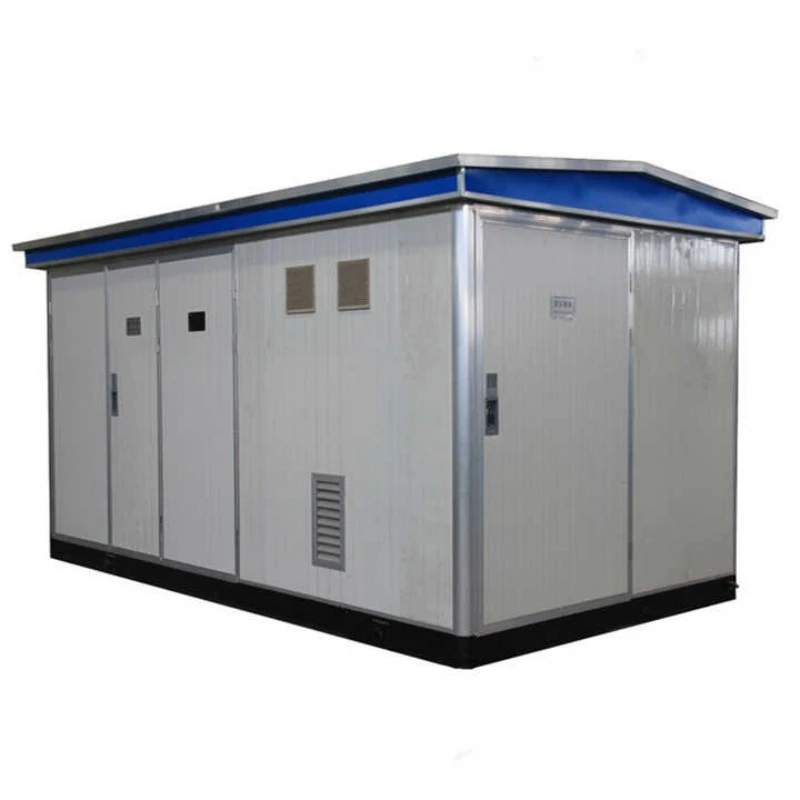

Vonkajší kryt inteligentnej predinštalovanej transformačnej stanice európskeho typu je vyrobený z laserom rezaných, ohýbaných a zváraných oceľových plechov. Po zváraní je celé puzdro otryskané, aby sa odstránil vodný kameň, a následne elektrostatické práškové lakovanie s minimálnou hrúbkou 80 µm. To poskytuje C5-M odolnosť proti korózii (ISO 12944) pre pobrežné alebo priemyselné prostredie.

Dvere sú vybavené polyuretánovým tesnením, kompresnými západkami a odnímateľnými pántmi. Šikmá strecha zabraňuje hromadeniu vody a základné kanály obsahujú vrecká na vysokozdvižný vozík a zdvíhacie oká pre ľahkú prepravu.

Transformátorové jadro a vinutia

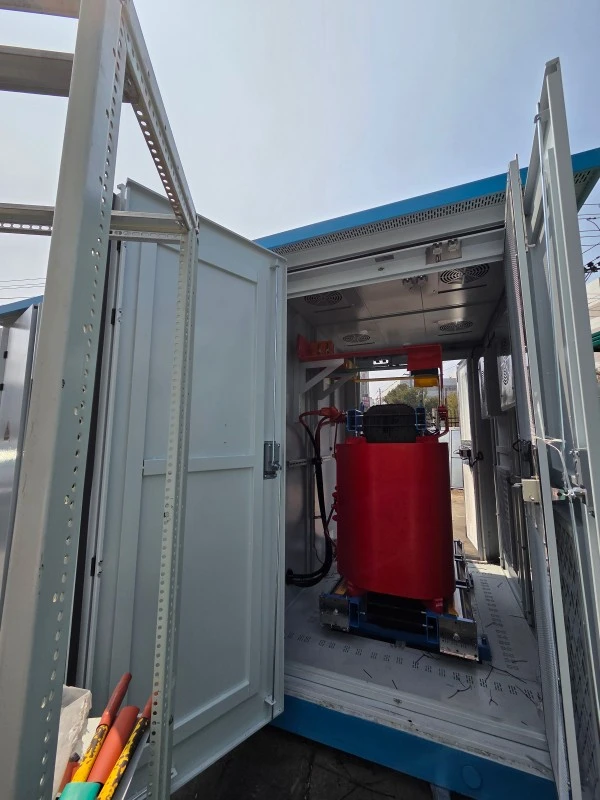

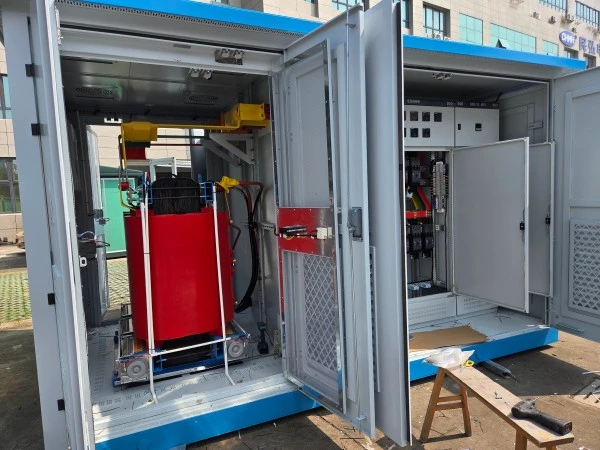

Používame vysoko priepustnú za studena valcovanú kremíkovú oceľ (0,23 mm alebo 0,27 mm) so stupňovitými spojmi na zníženie prúdu naprázdno. Vinutia sú vyrobené z bezkyslíkatej medenej alebo hliníkovej fólie (pre nízke napätie) a kruhového medeného drôtu (pre vysoké napätie). Pre verzie suchého typu sa epoxidová živica triedy H odlieva vákuom, aby sa eliminovali dutiny a dosiahol sa čiastočný výboj <10 pC. Pre verzie ponorené do oleja používame minerálny olej alebo kvapalinu z prírodného esteru s vlnitou nádržou na absorbovanie expanzie oleja.

Rozvádzače a prípojnice

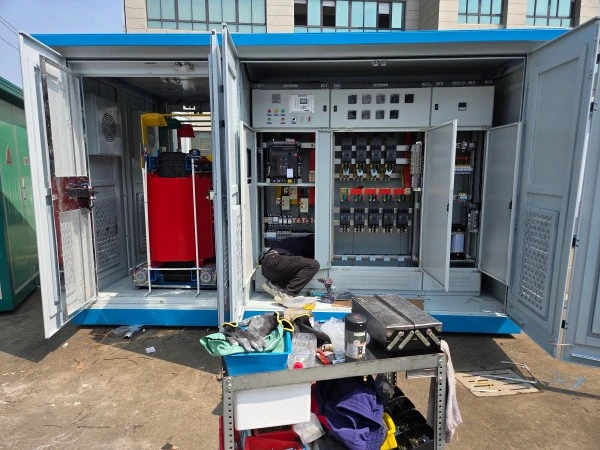

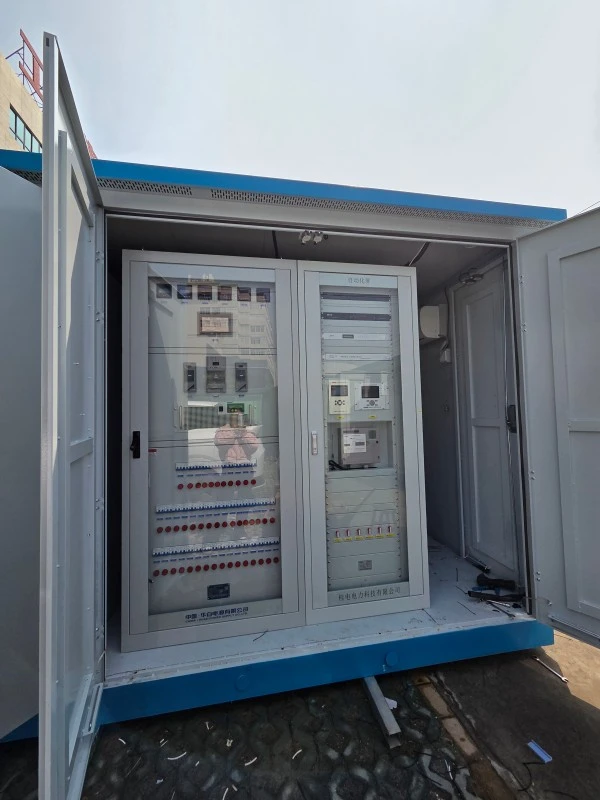

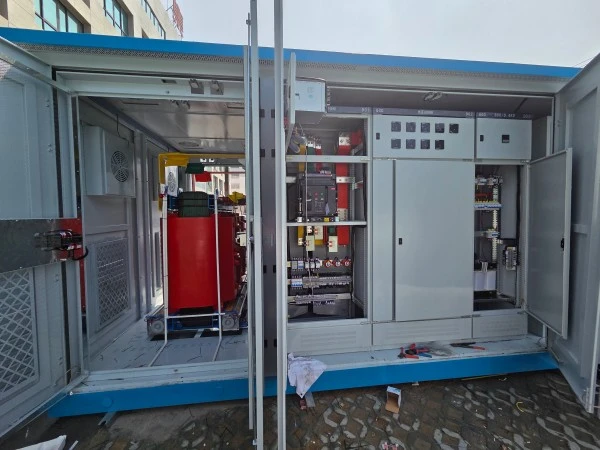

Vo vnútri inteligentnej predinštalovanej transformovne európskeho typu sa v oddelení VN nachádza vypínač záťaže alebo istič (typ SF6 alebo vákuový) s viditeľnými vypínacími kontaktmi. Priestor NN obsahuje hlavný istič (MCCB), ističe napájača a systém prípojníc s menovitým prúdom až 4000A. Všetky prípojnice sú z pocínovanej medi so zmršťovacou izoláciou.

Inteligentný monitorovací systém (voliteľné)

Integrujeme inteligentnú RTU (remote terminal unit), ktorá meria trojfázové napätia, prúdy, aktívny/jalový výkon a harmonické až do 31. rádu. Údaje sa zaznamenávajú každých 5 minút a uchovávajú sa 90 dní. Alarmy prepätia, podpätia, prehriatia a otvorenia dverí sa odosielajú prostredníctvom SMS alebo emailu.

Testovanie kvality

Každá inteligentná predinštalovaná transformačná stanica európskeho typu prechádza 100% výrobným testovaním:

1. Test dielektrickej odolnosti (2,5 kV po dobu 1 minúty)

2. Dynamická skúška skratu (simulovaná)

3. Test na vniknutie vody IP54

4. Test nárastu teploty (8 hodín pri plnom zaťažení)

5. Meranie čiastočného výboja (≤10 pC pre suchý typ)

6. S každou zásielkou sa dodávajú protokoly o skúškach v súlade s normami IEC 62271-202, GB/T 17467 a EN 61330.
