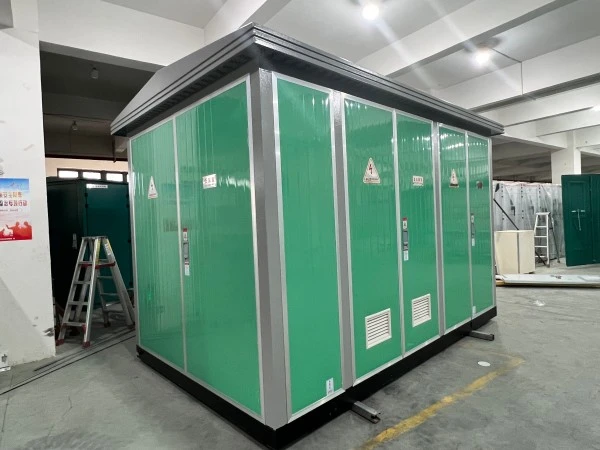

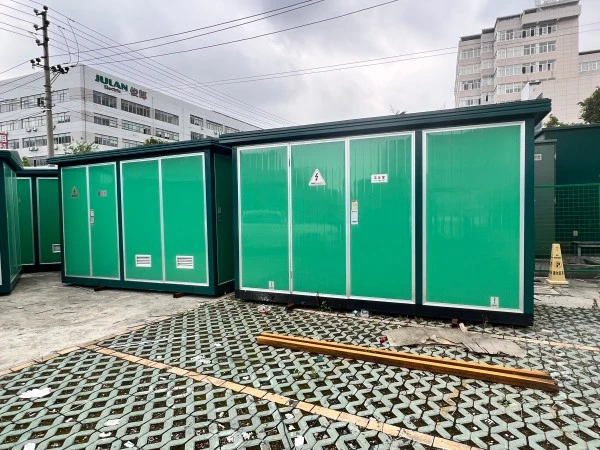

Prefabrikovaná kompaktná rozvodňa európskeho typu

Prefabrikovaná kompaktná rozvodňa európskeho typu je továrensky zostavená trojkomorová uzavretá rozvodná jednotka určená na príjem, transformáciu a distribúciu elektriny stredného napätia do nízkonapäťových záťaží. Na rozdiel od tradičných betónových rozvodní, ktoré si vyžadujú týždne výstavby na mieste, prichádza táto jednotka pripravená na pripojenie.

čo je to?

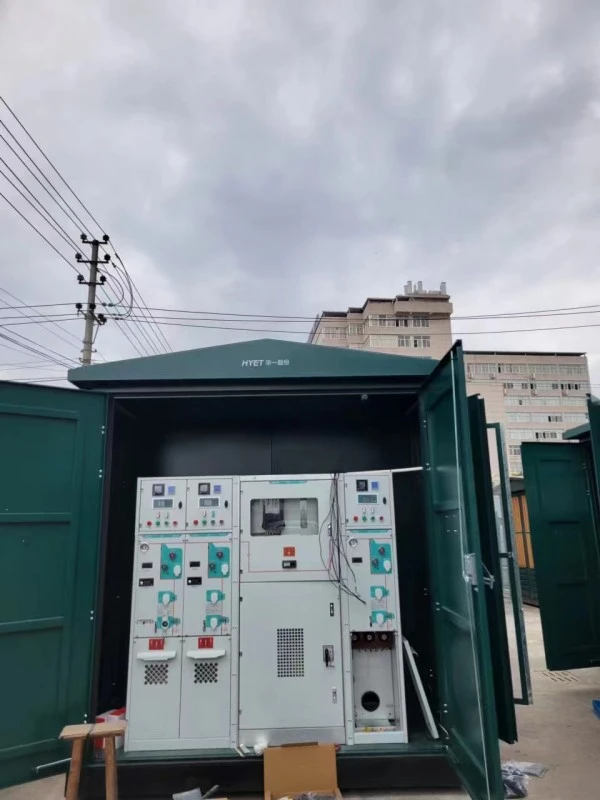

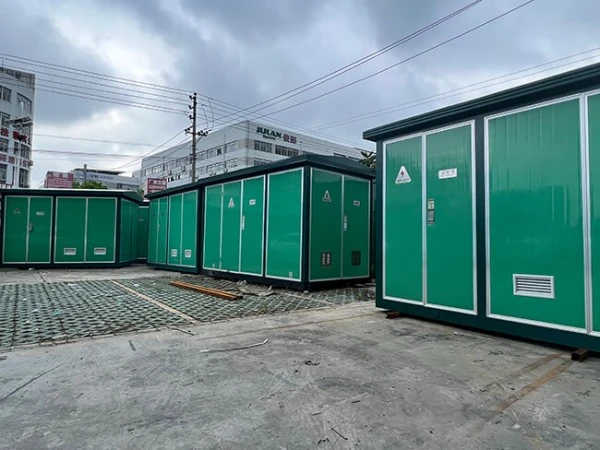

Prefabrikovaná kompaktná rozvodňa európskeho typu (známa aj ako aEurópska krabicová rozvodňa) pozostáva z troch samostatných oddelených oddelení:

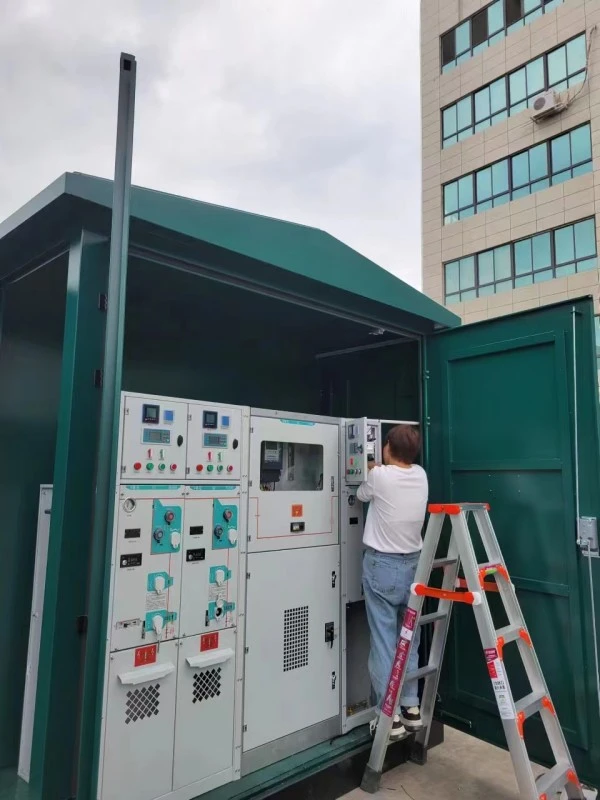

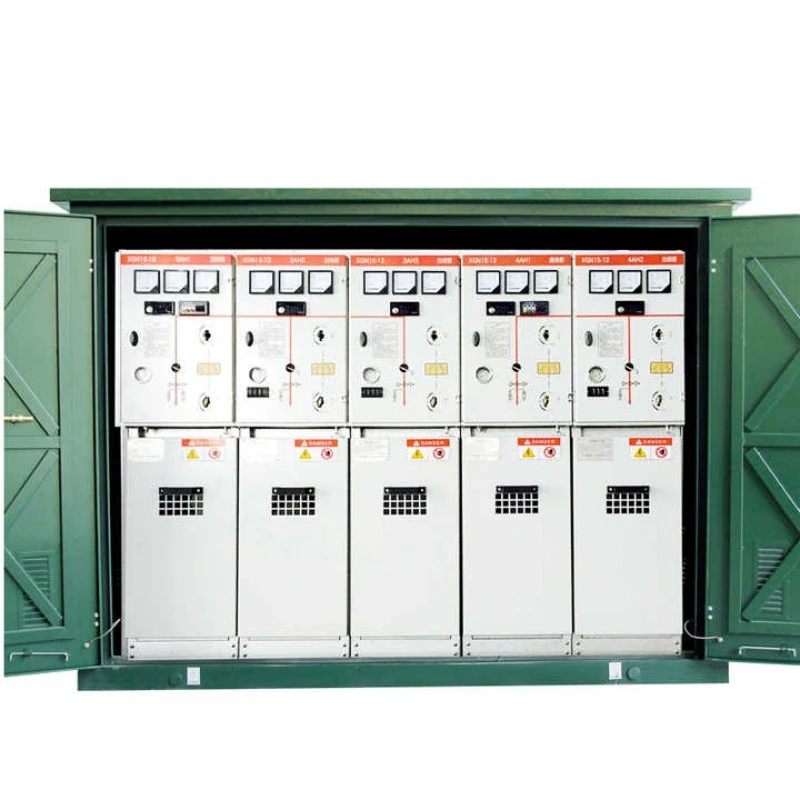

1. Vysokonapäťové oddelenie (HV): Obsahuje rozvádzač, ochranné relé a meracie zariadenia.

2. Priehradka transformátora: Obsahuje transformátor ponorený v oleji alebo suchý transformátor.

3. Oddelenie nízkeho napätia (NN): Obsahuje rozvodné panely, ističe a vývody.

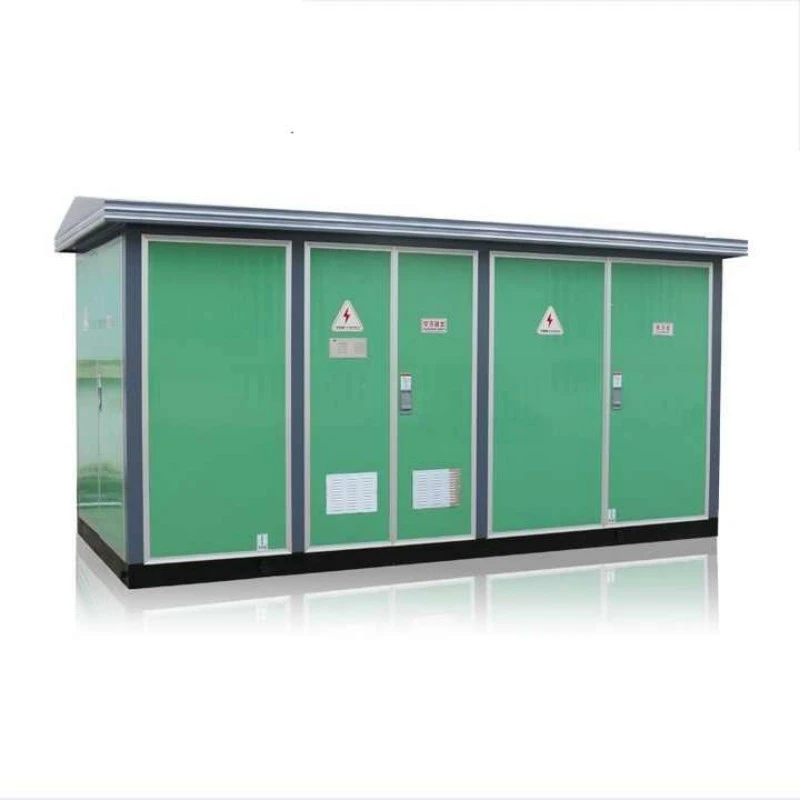

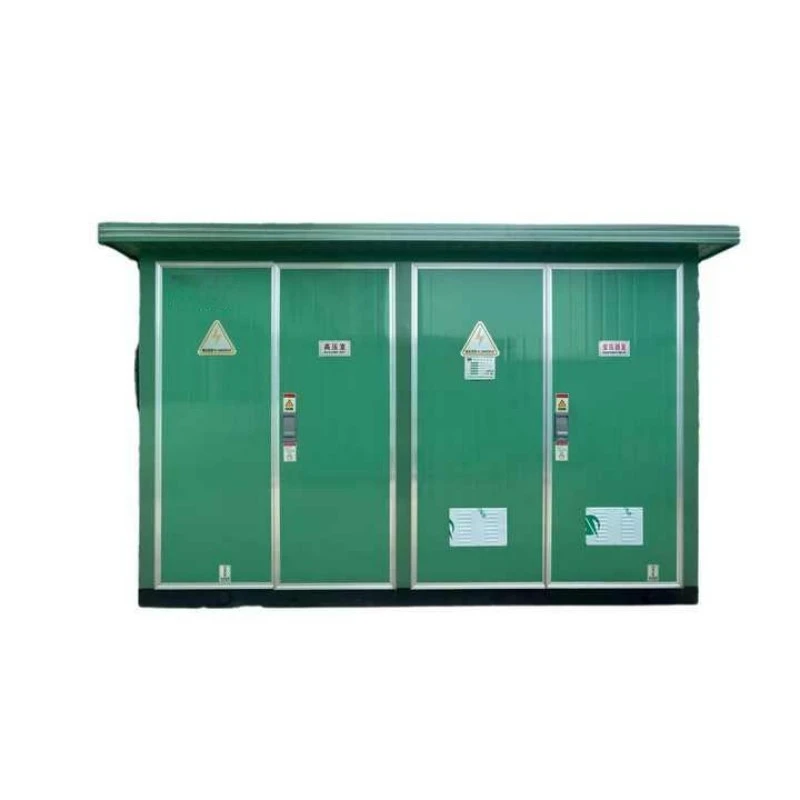

Tieto tri komory sú usporiadané v tvare „I“ alebo „II“ v jedinom kryte z ocele alebo kompozitu odolného voči poveternostným vplyvom. Každá priehradka je fyzicky oddelená kovovými priečkami, aby sa zabránilo šíreniu porúch.

Čo to dokáže?

Toto zariadenie plní tri základné funkcie:

1. Znižovacia konverzia napätia: Prevádza prichádzajúce stredné napätie (6kV, 10kV, 20kV, 35kV) na použiteľné nízke napätie (400V, 230V).

2. Ochrana a izolácia: Automaticky izoluje chybné obvody pomocou poistiek alebo ističov, čím chráni nadväzujúce aktíva.

3. Správa záťaže: Rozdeľuje energiu do viacerých odchádzajúcich obvodov, čím umožňuje selektívne prepínanie, meranie a monitorovanie.

Pretože prefabrikovaná kompaktná rozvodňa európskeho typu je vopred zapojená a testovaná vo výrobe, eliminuje zložité chyby zapojenia na mieste. Slúži ako nervové centrum pre konečnú distribúciu energie v obytných blokoch, továrňach, solárnych farmách a nabíjacích staniciach pre elektromobily.

Výhody produktu

Keď si vyberiete prefabrikovanú kompaktnú rozvodňu európskeho typu od Lugao Power, získate päť zreteľných konkurenčných výhod oproti konvenčným rozvodniam a alternatívam amerického typu.

Výhoda 1: Vynikajúca bezpečnosť personálu

Trojkomorový „priehradkový“ dizajn je charakteristickým znakom každej skutočnej prefabrikovanej kompaktnej rozvodne európskeho typu. Každá sekcia je plne blokovaná mechanickými a elektrickými blokovacími prvkami. Napríklad dvere NN sa nedajú otvoriť, pokiaľ nie je hlavný istič VYPNUTÝ; dvere VN sa nedajú otvoriť, pokiaľ nie je uzemňovač ZATVORENÝ. Táto sekvenčná bezpečnostná logika zabraňuje priamemu vystaveniu sa čelnej ploche, čím sa drasticky znižuje riziko oblúkových výbojov pre operátorov. Naproti tomu rozvodne amerického typu majú pri výmene poistiek často odkryté časti pod napätím.

Výhoda 2: Možnosť nepretržitého napájania

Na rozdiel od jednotiek amerického typu, kde výmena poistky vyžaduje odpojenie celého transformátora od napätia, naša prefabrikovaná kompaktná rozvodňa európskeho typu umožňuje nezávislú údržbu. Môžete otvoriť priehradku NN na odčítanie meračov, kým VN strana zostane pod napätím. Pokročilejšie verzie môžu obsahovať RMU (Ring Main Unit) s prepínaním slučky, čo umožňuje konfiguráciu „dva vstupy, dva výstupy“, ktorá zaisťuje napájanie pre zákazníkov na výstupe aj pri poruchách proti prúdu. Vďaka tomu je nepostrádateľný pre nemocnice a dátové centrá.

Výhoda 3: Vynikajúci tepelný manažment

Každá priehradka transformátora je vybavená núteným vetraním (automatické termostaticky riadené ventilátory) a žalúziami s prirodzenou konvekciou. Fyzické oddelenie znamená, že teplo generované transformátorom neovplyvňuje citlivé elektronické relé v oddelení VN. Naše testy ukazujú, že vnútorná teplota zostáva o 15–20 °C nižšia ako pri nesegmentovaných dizajnoch počas letných špičiek, čo priamo predlžuje životnosť izolácie.

Výhoda 4: Extrémna prispôsobivosť k životnému prostrediu

Kryt je vyrobený podľa minimálneho krytia IP54 (prachotesný a chránený pred prúdom vody), odoláva slanej vode, piesočným búrkam a silnému dažďu. Vzduchová medzera 40 mm a antikondenzačné ohrievače zabraňujú vnútornej vlhkosti. Prevádzkový rozsah: -40°C až +55°C. Táto robustnosť je dôvodom, prečo je prefabrikovaná kompaktná rozvodňa európskeho typu predvolenou voľbou pre pobrežné veterné farmy a púštne solárne projekty.

Výhoda 5: Nižšie celkové náklady na vlastníctvo (TCO)

Počiatočná nákupná cena môže byť o 15 – 20 % vyššia ako pri porovnateľnej jednotke amerického typu, ale celkové náklady na vlastníctvo za 20 rokov sú o 30 % nižšie. prečo? Jednotky európskeho typu majú vymeniteľné modulárne komponenty (vymieňate len chybnú poistku, nie celú prípojnicu). Nádrže na zachytávanie oleja zabraňujú jemnému znečisteniu pôdy. Minimálne stavebné práce (len plochá betónová podložka) v porovnaní s vybudovaním betónovej miestnosti ušetria 5 000 – 10 000 USD na jednotku za prácu pri inštalácii.

Vlastnosti produktu

Nižšie sú uvedené špecifické technické vlastnosti našej prefabrikovanej kompaktnej rozvodne európskeho typu:

Podrobnosti o výrobe

Lugao Power vyrába každú prefabrikovanú kompaktnú rozvodňu európskeho typu v našej továrni s rozlohou 25 000 m² s certifikáciou ISO 9001. Nižšie sú uvedené kľúčové výrobné detaily, ktoré odlišujú našu kvalitu.

Výber materiálu

Oceľ: Importovaná pozinkovaná oceľ DX51D+Z275, strihaná a ohýbaná na CNC revolverovom razidle (tolerancia ±0,2 mm).

GRP (Glass Reinforced Polyester): Ponúkaný pre pobrežné objednávky – nulová korózia, ale vyššia cena. Trieda spomaľovania horenia VO (UL94).

Jadro transformátora: Amorfný kov alebo silikónová oceľ CRGO (trieda M5, hrúbka 0,23 mm). Strata naprázdno znížená o 70 % v porovnaní so štandardnou oceľou.

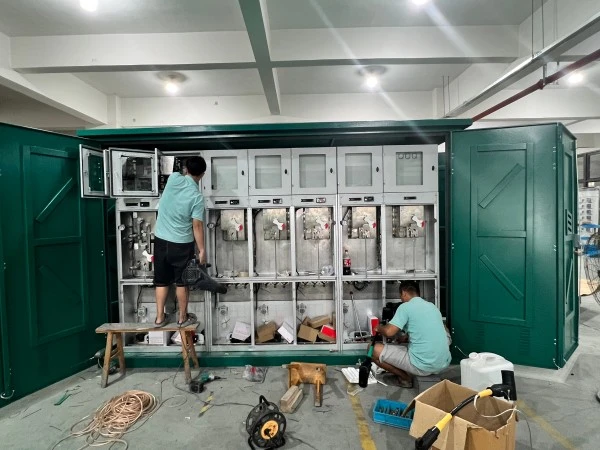

Montážny proces

Výroba oddelení: Samostatné zváracie prípravky pre sekcie VN, Transformátor a NN. Každá priehradka je testovaná na tesnosť mydlovým roztokom (na zadržiavanie oleja).

Náter: Predúprava (odmasťovanie, fosfátovanie) → Epoxidový základný náter (80μm) → Polyesterový vrchný náter (70μm). Test soľným postrekom: 720 hodín bez tečenia.

Vnútorná kabeláž: Medené káble bez obsahu halogénov, 90°C, zlisované šesťhrannými maticami (test vytiahnutia >200N). Všetky svorky označené tepelne zmršťovacími značkami.

Inštalácia transformátora: Transformátory naplnené olejom prechádzajú vákuovým sušením (zvyšková vlhkosť < 0,5 %). Transformátory suchého typu sú impregnované pod vákuovým tlakom (VPI) dvakrát.

Kontroly kvality

1. Dielektrický test: 28kV/1min pre stranu VN; 3kV/1min pre stranu NN.

2. Zahrievanie: plné zaťaženie pri teplote okolia 40 °C počas 8 hodín; nárast teploty monitorovaný 12 snímačmi PT100.

3. IP test: Prachová komora po dobu 8 hodín, po ktorej nasleduje test prúdom vody (12,5 mm tryska pri 100 litroch/min).

4. Test funkčného blokovania: 50 cyklov otvorenie-zatvorenie na každom spínači.

Možnosti prispôsobenia

1. Farba: RAL 7035 (svetlosivá) štandard; akýkoľvek kód RAL na požiadanie (dodacia lehota + 15 dní).

2. Káblový vstup: Spodný (cez podstavec) alebo bočný (priechodkové dosky).

3. Inteligentné funkcie: Diaľkové monitorovanie s podporou internetu vecí (prúd, napätie, teplota, stav dverí) cez 4G/WiFi.

Balenie, doprava, záruka

Balenie a doprava

Každá prefabrikovaná kompaktná rozvodňa európskeho typu sa zdvíha pomocou štyroch vstavaných zdvíhacích očiek (testované na 2× hrubú hmotnosť). Postup balenia:

● Vnútro: Balenie vysúšača zo silikagélu (2 kg) umiestnené vo vnútri každého oddelenia, aby absorbovalo vlhkosť pri preprave.

● Káblové vstupy: Utesnené plastovými uzávermi a samovulkanizačnou páskou.

● Exteriér: Stretch obalené fóliou VCI (Vapor Corrosion Inhibitor), potom zakryté odolnou nepremokavou plachtou.

● Crating: Bolted onto a steel shipping skid (1200mm height for forklift pockets). Chrániče rohov a popruhy.

Dodacia lehota: 25 pracovných dní pre štandardnú jednotku 630 kVA; 35 dní pre vlastné objednávky (vrátane inteligentného merania).

Záruka a popredajný servis

Záručná doba: 12 mesiacov od dátumu uvedenia do prevádzky alebo 14 mesiacov od odoslania (podľa toho, čo nastane skôr).

Pokrytie: Všetky výrobné chyby materiálu alebo spracovania. Nevzťahuje sa na škody spôsobené bleskom, zaplavením, preťažením nad rámec typového štítku alebo neoprávnenými úpravami.
