Ekologická plynová izolácia RMU

Ekologicky šetrná plynová izolácia RMU od profesionálneho výrobcu Lugao s izoláciou ekologických plynov s nízkym GWP, uzavretým bezúdržbovým dizajnom, kompaktnou konštrukciou, spoľahlivým výkonom pri strednom napätí a bezpečnosťou v súlade s IEC pre projekty udržateľnej distribúcie energie.

Odoslať dopyt

Popis produktu

Ekologická plynová izolácia RMU (Hlavná jednotka) je továrensky zmontovaný, zapečatený, kovovo uzavretý rozvádzač vysokého napätia (do 24 kV), ktorý používa ako primárne izolačné médium a médium na zhášanie oblúka ekologickú zmes plynov --- namiesto čistého SF6. Na rozdiel od tradičných SF6 RMU, ktoré majú vysoký potenciál globálneho otepľovania (GWP = 23 500), SF₆ má GWP približne 24 300 podľa aktuálnych referenčných údajov EÚ. Lugao Power eco-RMU využíva buď syntetický vzduch, zmes N₂/SF₆ (s menej ako 10 % SF6) alebo plyn na báze fluórketónu (C5-FK). Tieto plyny sú netoxické, nehorľavé a majú GWP pod 1 (pre syntetický vzduch) alebo pod 600 (pre C5-FK), v porovnaní s 23 500 pre čistý SF6.

Environmentally Friendly Gas Insulation Rmu

Výhody produktu

Prečo si vybraťLugao PowerAlternatívy ekologického plynu RMU oproti SF6?

Výhoda	Lugao Power Ekologická plynová izolácia RMU	Konvenčný SF6 RMU
Potenciál globálneho otepľovania	<1 až <600 (v závislosti od zmesi plynov)	23 500
Vplyv na únik plynu	Zanedbateľný vplyv na životné prostredie	1 kg SF6 = ekvivalent 23,5 tony CO₂
Regulačná pripravenosť	V súlade so zákazom EÚ pre F-plyny (2026+), ekologickými normami Spojeného kráľovstva a Číny	V mnohých krajinách sa postupne vyraďuje
Likvidácia po skončení životnosti	Plyn môže byť uvoľnený do atmosféry (netoxický)	Vyžaduje nákladné zhodnocovanie a recykláciu SF6
Bezpečnosť operátora	Netoxický, nehorľavý	Netoxický, ale ťažký plyn – dokáže vytesniť kyslík v uzavretých priestoroch
Dielektrická pevnosť	Ekvivalent SF6 pri rovnakom tlaku (0,04-0,05 MPa)	Referenčný štandard
Teplotný výkon	-25 °C až +40 °C (rovnako ako SF6)	-25 °C až +40 °C

Vlastnosti produktu

Zoznam funkcií s technickými vysvetleniami

Funkcia	Popis
Eko-plynová izolačná zmes	C5-FK (fluoroketón) zmiešaný s CO₂ alebo syntetickým vzduchom. GWP < 600, ODP = 0. Žiadne obavy týkajúce sa PFAS (per- a polyfluóralkylových látok). Zloženie plynu a environmentálna zhoda by sa mali hodnotiť podľa špecifickej zmesi plynov, platných regionálnych predpisov a dokumentácie dodávateľa.
Utesnený tlakový systém	Nádrž z nehrdzavejúcej ocele, testovaná na tesnosť hélia (<1×10⁻⁶ mbar·L/s). Počas životnosti (≥ 30 rokov) nie je potrebná žiadna náplň plynu.

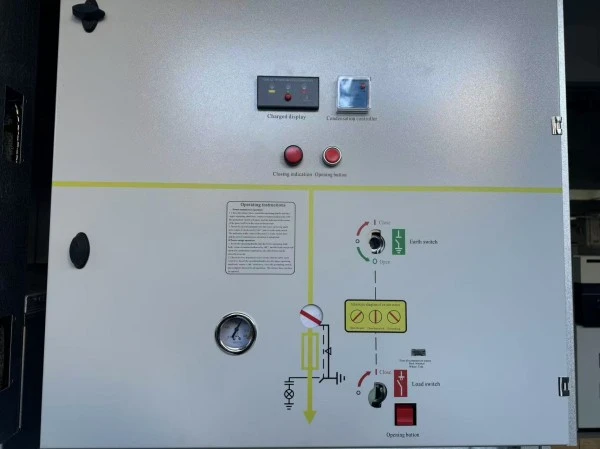

Trojpolohový spínač	Integrovaný odpínač záťaže + uzemňovač v jednom kompaktnom mechanizme. Polohy: zatvorené / otvorené / uzemnené.
Mechanické blokovania	Zabraňuje nesprávnym operáciám: nemožno zatvoriť uzemňovací spínač, pokiaľ nie je otvorený hlavný spínač; nemožno otvoriť predný kryt, keď je spínač zatvorený.
Viditeľná izolácia	Zobrazovacie okno zobrazuje polohu čepele spínača – žiadna nejednoznačnosť.
Predná prístupová kabeláž	Všetky káblové pripojenia sú prístupné spredu – ideálne pre montáž na stenu alebo inštaláciu chrbtom k sebe.
Monitorovanie tlaku	Indikátor hustoty plynu s alarmom nízkeho tlaku (voliteľný diaľkový signál).
Voliteľný vákuový istič	Pre ochranu transformátora do 1250A s elektronickým relé.
Bez čiastočného vybitia	<5 pC pri 1,2 Ur – zaisťuje dlhú životnosť izolácie.
Testovaný vnútorný oblúk	IAC AFLR 20kA/1s – chráni personál aj pri poruchách.

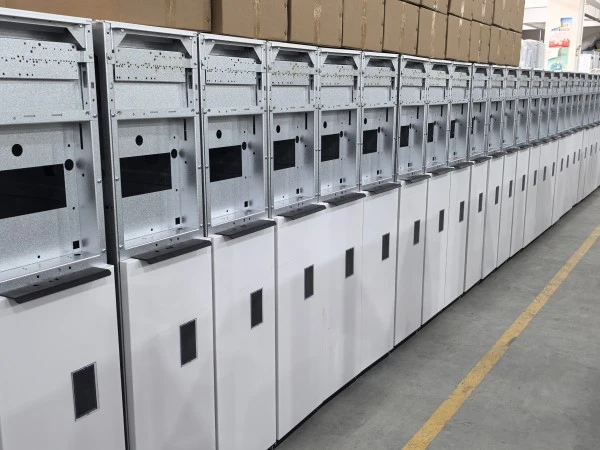

Podrobnosti o výrobe

Ako Lugao Power vyrába Eco-Gas RMU

Každá plynová izolácia RMU šetrná k životnému prostrediu sa vyrába v našom závode s certifikátom ISO 9001:2021 a ISO 14001 vo Wenzhou v Číne. Výrobný proces je špeciálne prispôsobený na manipuláciu s ekologickým plynom – na rozdiel od výrobných liniek SF6.

Výrobný proces krok za krokom

1. Výroba nádrže

● 3mm nerezová oceľ (AISI 304) – rezaná laserom, roboticky ohýbaná, zváraná automatizovaným procesom MIG.

● 100% detekcia úniku hélia: Nádrž ponorená vo vákuovej komore; héliový sprejový test – rýchlosť úniku <1×10⁻⁶ mbar·l/s (20x prísnejšia ako požiadavka IEC).

2. Montáž komponentov

● Trojpolohový spínací mechanizmus montovaný v čistých priestoroch (trieda 100 000).

● Medené kontakty postriebrené (hrúbka 15μm) – zaisťuje nízky prechodový odpor (<30μΩ).

● Mechanizmus uzávierky – nehrdzavejúca oceľ, vačkový pohon.

3. Vákuové spracovanie

● Nádrž zahriata na 80°C vo vákuu (<10 Pa) počas 8 hodín – odstraňuje vlhkosť (cieľ <10ppm).

● Zabraňuje vnútornej kondenzácii a dielektrickému rozpadu.

4. Plnenie ekoplynom

● Plynová zmes pripravená vo vyhradenej miešacej stanici (presnosť ±1 %).

● Pre zmes C5-FK: C5-FK (fluórketón) + CO₂ + O₂ (stopové).

● Plniaci tlak: 0,04 MPa relatívne pri 20°C.

● Každá nádrž má sériové číslo so štítkom o zložení plynu.

5. Záverečné elektrické testovanie

● Odolnosť napájacej frekvencie: 42kV/1min (12kV jednotky).

● Bleskový impulz: 75kV vrchol (1,2/50μs).

● Čiastočné vybitie: <5pC pri 1,2Ur (12kV = 14,4kV testovacie napätie).

● Meranie odporu kontaktu: Zaznamenané v certifikáte o skúške.

● Mechanická prevádzková skúška: 50 cyklov otvorenia/zatvorenia – žiadna zmena tlaku plynu.

6. Overenie blokovania

● Všetky mechanické blokovania testované pomocou meracích kolíkov – zaznamenané meranie sily.

7. Balenie

● Plynom naplnená jednotka utesnená prepravným uzáverom na ventile.

● Tlakomer chránený penovým krytom

Environmentally Friendly Gas Insulation Rmu

Míľniky kontroly kvality

QC Hold Point	Metóda kontroly	Kritériá odmietnutia
Surová meď	Spektrometrická analýza	Vodivosť <58 MS/m
Zváraná nádrž	Test penetrácie farbiva	Viditeľná akákoľvek prasklina
Po vákuovom sušení	Merač vlhkosti	Rosný bod > -50 °C
Po naplnení plynu	Plynový chromatograf	Absolútne zníženie zloženia o >2 %.
Záverečná HV skúška	Súprava na test dielektrika striedavého prúdu	Flashover pod 42 kV

Popredajný servis a záruka

Záručná doba:

12 mesiacov od dátumu uvedenia do prevádzky alebo 18 mesiacov od dátumu odoslania (podľa toho, čo nastane skôr).

Pokryté zárukou:

1. Všetky mechanické časti (spínací mechanizmus, blokovanie, uzemňovač, indikátory)

2. Integrita plynovej nádrže (únik v dôsledku výrobnej chyby)

3. Primárne a sekundárne kontakty

4. Zloženie ekologického plynu (ak sa továrenská náplň líši od certifikátu)

5. Tlakomer a monitor hustoty

Nepokryté:

1. Poškodenie spôsobené nesprávnym skladovaním alebo inštaláciou (napr. pád jednotky)

2. Vonkajšia korózia spôsobená agresívnym prostredím (napr. chemický závod)

3. Prírodné udalosti (zemetrasenie, povodeň, blesk)

4. Spotrebný materiál (poistky, kontrolky, batérie)

Environmentally Friendly Gas Insulation Rmu

Často kladené otázky

Q1: Aký plyn sa presne používa v ekologickej plynovej izolácii RMU?

Odpoveď: Lugao Power ponúka dve možnosti:

● Možnosť A (ekonomická): zmes N₂ + 10 % SF₆ – GWP ≈ 2 350 (stále o 90 % nižšie ako čistý SF₆).

● Možnosť B (zelená prémia): C5-FK (fluoroketón) + CO₂ + O₂ – GWP < 600, bez PFAS, vhodná pre projekty, ktoré sa snažia znížiť závislosť od izolačných plynov SF₆ s vysokým GWP.

Oba sú netoxické, nehorľavé a schválené podľa IEC 62271-200.

Q2: Je výkon plynu identický s SF6?

Odpoveď: Áno, pri rovnakom prevádzkovom tlaku (0,04-0,05 MPa) sú dielektrická pevnosť a schopnosť zhášania oblúka ekvivalentné. Naše ekologické RMU prechádzajú rovnakými typovými skúškami ako jednotky SF6: odolnosť 42 kV, skratovanie 20 kA a 50 mechanických operácií.

Otázka 3: Čo sa stane, ak dôjde k úniku plynu? Je to nebezpečné pre pracovníkov?

Odpoveď: Ekologický plyn je netoxický (na rozdiel od SF6, ktorý môže pri iskrení produkovať toxické vedľajšie produkty). Veľké úniky v stiesnených priestoroch by však mohli vytesniť kyslík. RMU Lugao Power obsahuje alarm nízkeho tlaku. Ak sa spustí, pred vstupom miestnosť vyvetrajte. Samotný plyn je v malých množstvách bezpečný na dýchanie (podobne ako CO₂ vypúšťanie hasiaceho prístroja).

Q4: Môžem v prípade potreby doplniť plyn lokálne?

Odpoveď: Nádrž je utesnená na celý život --- za normálnych podmienok by ste ju nikdy nemali dopĺňať (miera úniku <0,1 % za rok). Ak je však ventil poškodený, Lugao Power poskytuje plniace súpravy s presnou zmesou plynov. Neodporúčame používať lokálny SF6 – tým by sa zmaril environmentálny účel.

Otázka 5: Je vaša plynová izolácia RMU šetrná k životnému prostrediu drahšia ako SF6?

Odpoveď: Počiatočné nákupné náklady sú približne o 8 – 12 % vyššie kvôli zmesi plynov a vyhradenej výrobnej linke. Avšak:

1. Vyhnete sa budúcim nákladom na obnovu SF6

2. Máte nárok na daňové stimuly pre ekologické budovy (napr. v Singapure, EÚ).

3. Mnohé spoločnosti teraz platia prémiu za rozvádzače bez SF6 pri hodnotení obstarávania.

4. Viac ako 20-ročný životný cyklus je eko-RMU Lugao cenovo neutrálny alebo lacnejší.

Q6: Aké certifikácie má tento RMU?

Odpoveď: Úplné typové testy IEC 62271-200 (certifikované KEMA). Ďalšie:

● ISO 14001 (manažment životného prostredia vo výrobe)

● Označenie CE

● Čínsky GB/T 3906

Otázka 7: Môžem dodatočne vybaviť existujúci panel SF6 RMU ekologickým plynom?

Odpoveď: Nie, systém manipulácie s plynom, tesnenia a nastavenia tlaku sú odlišné. Avšak, Lugao Power'splynom izolovaná RMUmá rovnaké vonkajšie rozmery a rozstup prípojníc ako väčšina štandardných SF6 RMU. To umožňuje výmenu „drop-in“ bez stavebných prác.

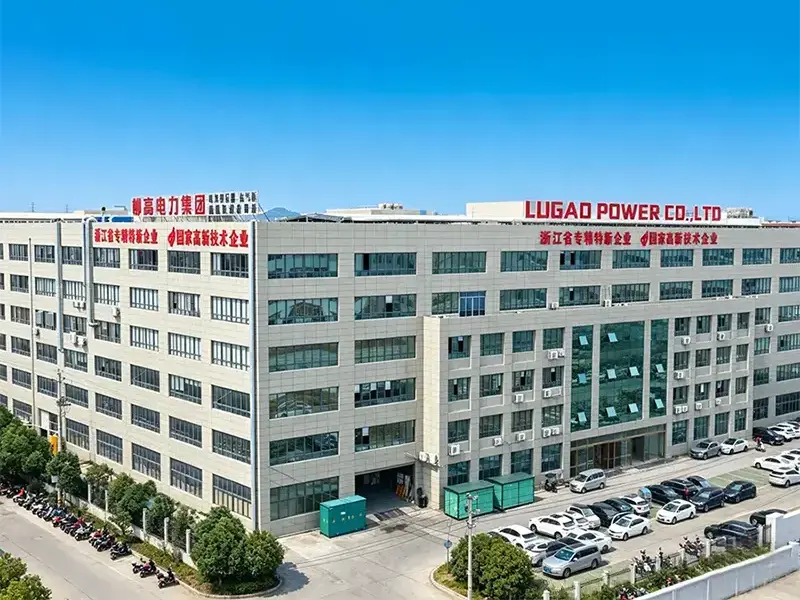

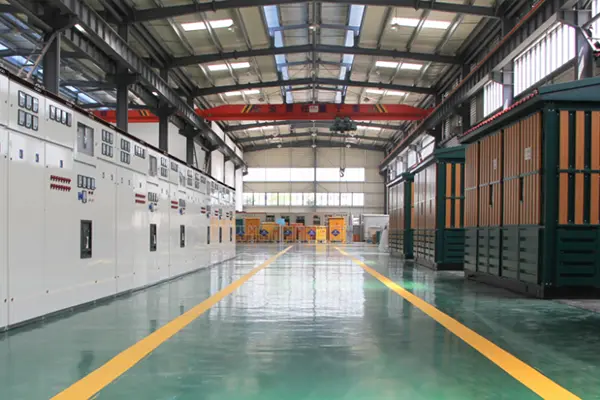

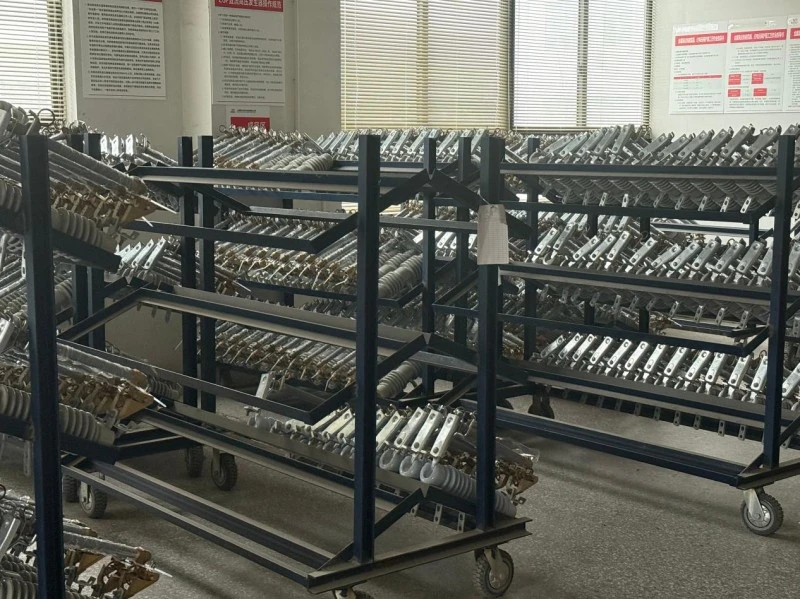

Továreň Lugao
