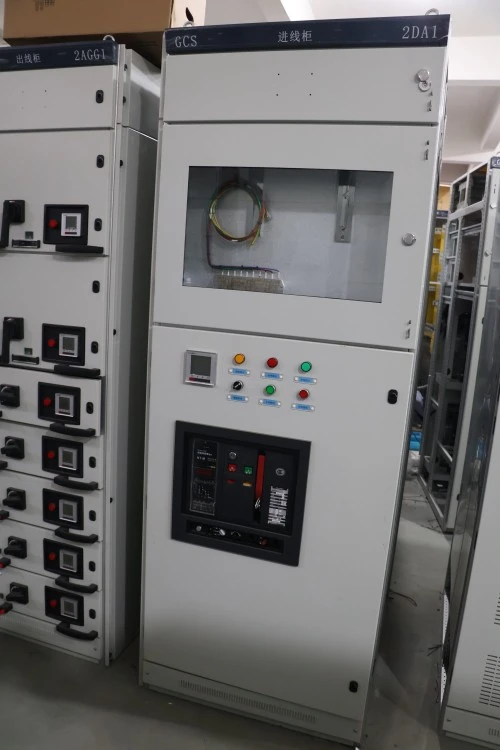

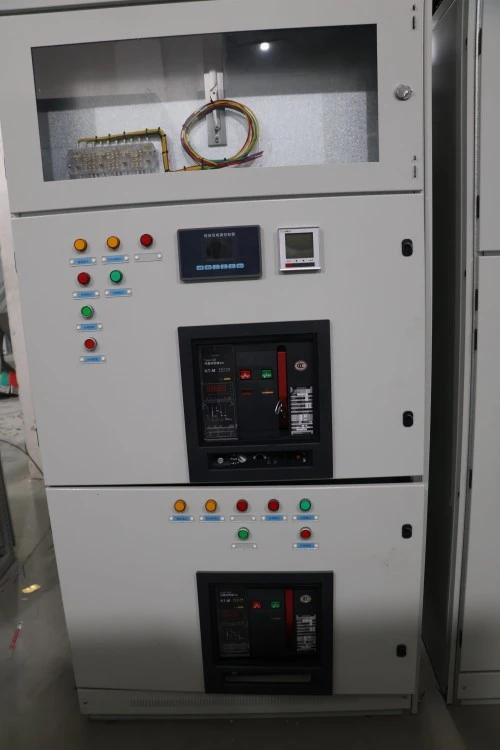

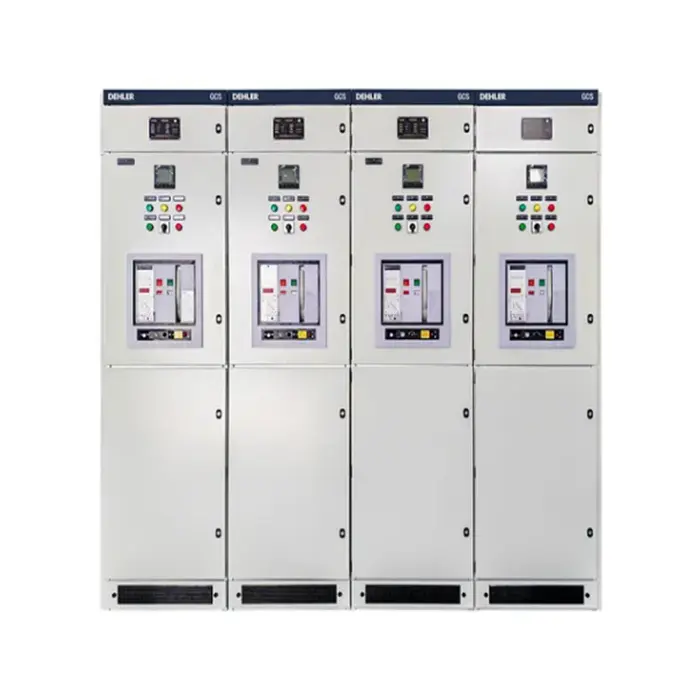

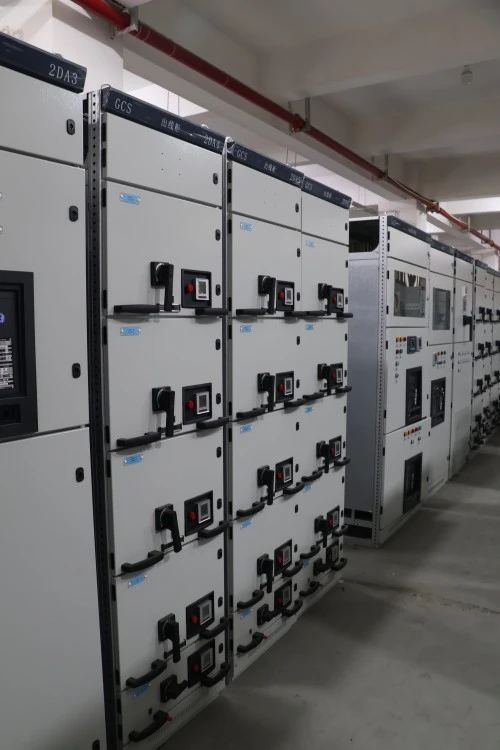

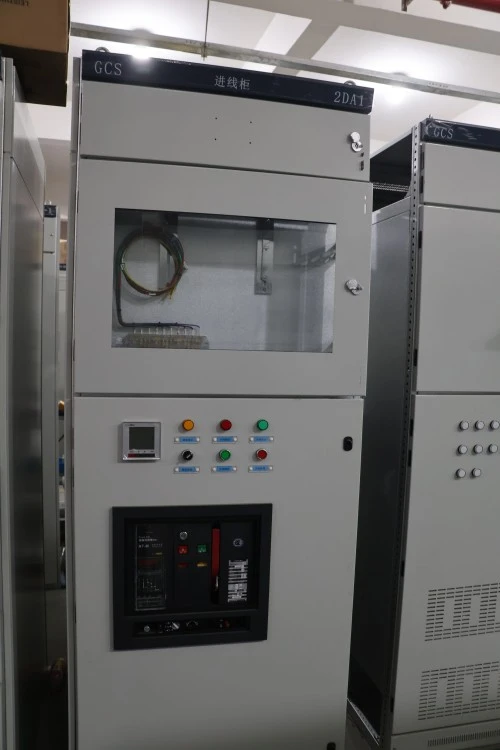

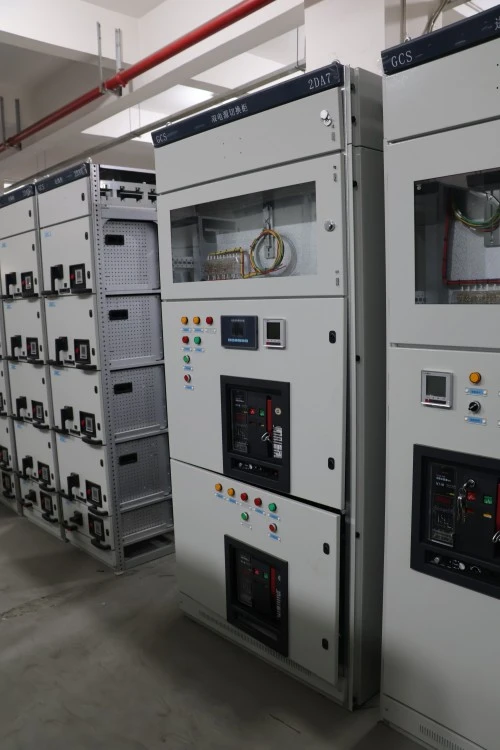

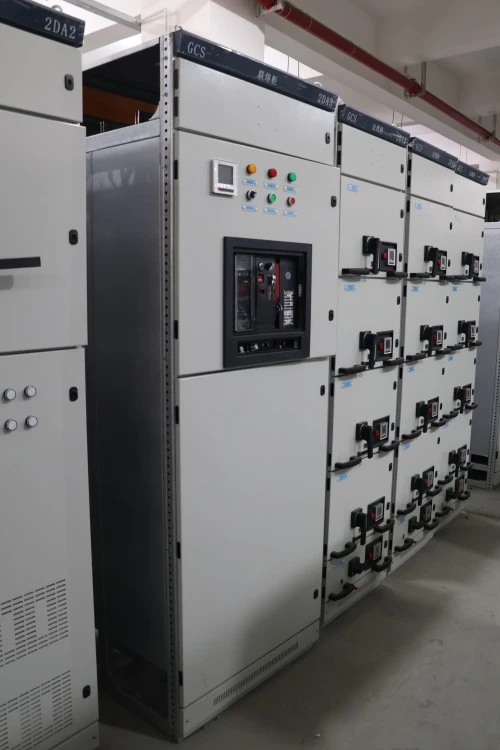

Typ výsuvu GCS Nízkonapäťový panelový rozvádzač

Nízkonapäťový panelový rozvádzač s výsuvným typom GCS je pokročilá uzavretá zostava rozvádzača starostlivo navrhnutá na príjem energie, distribúciu a inteligentné riadenie motora v trojfázových priemyselných systémoch AC pracujúcich pri menovitých napätiach do 400 V (s hodnotami izolácie dosahujúcimi 1 000 V) a menovitých prúdoch horizontálnej hlavnej prípojnice do 4 000 A. Tento výsuvný nízkonapäťový panelový rozvádzač GCS, ako základná kosť moderných nízkonapäťových energetických distribučných centier, integruje komplexnú súpravu primárnych a sekundárnych komponentov – vrátane vzduchových ističov (ACB), lisovaných ističov (MCCB), stýkačov, relé proti tepelnému preťaženiu, programovateľných logických ovládačov (PLC) a multifunkčných digitálnych meračov – do modulárnych štandardizovaných, plne výmenných jednotiek zásuviek.

Parameter produktu (špecifikácia)

Nižšie je uvedená tabuľka technických špecifikácií pre štandardný výsuvný typ nízkonapäťového panelového rozvádzača GCS.

Menovitá frekvencia 50 Hz / 60 Hz Použiteľné normy IEC 61439-1/2, GB/T 7251 Inštalácia Vnútorná, stojaca Pozícia zásuvky Pozícia zapojená, testovacia, odpojená a vytiahnutá Vstup kábla Horný alebo spodný vstup kábla Prípojnica Materiál meď alebo hliník podľa konfigurácie projektu Teplota okolia -5 °C, 0 °C až +400 m špecifická pre projekt štandardná, vyššia nadmorská výška dostupná po potvrdení konštrukcie.

Vlastnosti a aplikácia produktu

Otázka 1: Aké sú výnimočné funkčné vlastnosti tohto nízkonapäťového panelového rozvádzača s výsuvným typom GCS?

Odpoveď: Nízkonapäťový panelový rozvádzač výsuvného typu GCS sa vyznačuje vysokou zameniteľnosťou a bezpečnosťou. Funkčné zásuvky s rovnakým výkonom sú úplne zameniteľné, čím sa eliminujú chyby v zapojení pri núdzových výmenách. Vyznačuje sa tiež presným mechanickým blokovacím mechanizmom, ktorý striktne presadzuje postupnosť „Off-Position-Test-On“, čím zabraňuje operátorom pripájať alebo odpájať obvody pod záťažou. Pokročilý dizajn ventilácie navyše zaisťuje efektívny odvod tepla pre vysokoprúdové obvody.

Otázka 2: Ktoré scenáre sú najvhodnejšie pre tento rozvádzač?

Odpoveď: Tento nízkonapäťový panelový rozvádzač typu GCS s výsuvom je ideálne vhodný pre sektory vyžadujúce neprerušované napájanie a rýchlu obnovu porúch. Typické aplikácie zahŕňajú petrochemické rafinérie (na riadenie čerpadiel a kompresorov), veľké výrobné závody (automatizované výrobné linky), pomocné systémy elektrární, mestskú železničnú dopravu a komerčné vežové rozvodne. Jeho výsuvný dizajn z neho robí preferovanú voľbu pre akékoľvek kritické prostredie, kde je potrebné minimalizovať prestoje.

Podrobnosti o výrobe

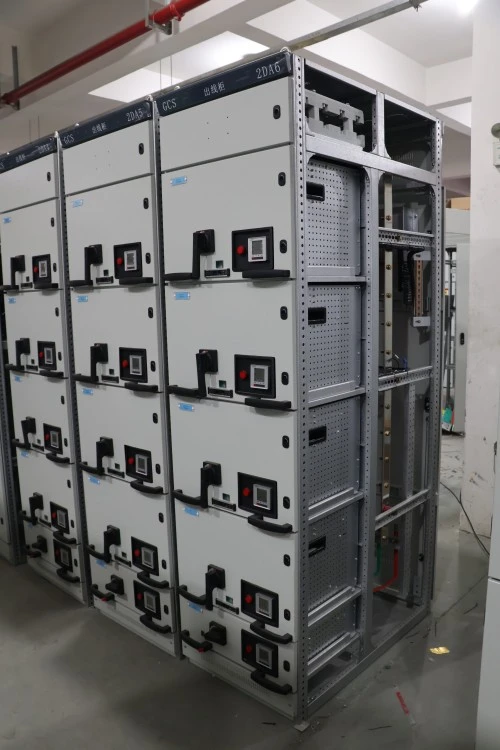

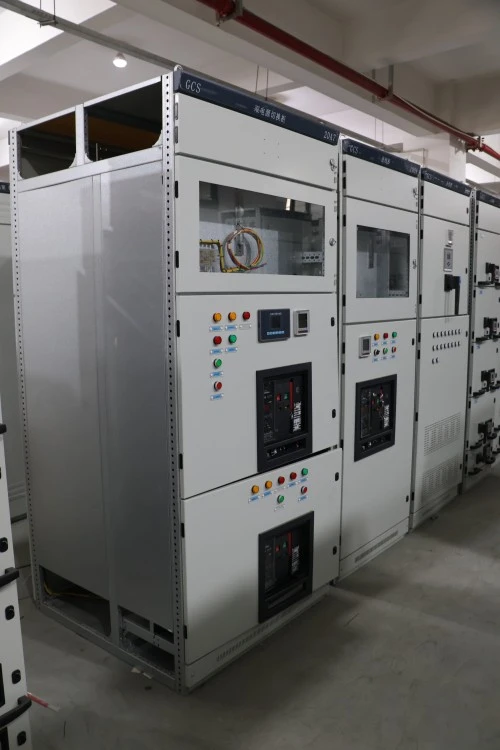

1. Výroba rámu skrine – precízna konštrukcia

Kryt nízkonapäťového panelového rozvádzača s výsuvným typom GCS od Lugao Power začína vysokokvalitnými oceľovými plechmi valcovanými za studena, vybranými pre ich vynikajúcu rovinnosť a štrukturálnu integritu. Všetky oceľové panely sú spracované prostredníctvom importovaných CNC vežových dierovacích a ohýbacích centier, čím sa dosahuje presnosť uhla ohybu v rozmedzí ± 0,5 ° a presnosť polohy otvoru v rozmedzí ± 0,1 mm. Po vyformovaní sa rám podrobuje viacstupňovej povrchovej úprave: odmasťovanie, kyslé morenie, fosfátovanie a elektrostatické epoxidové práškové lakovanie, potom vypálenie pri 180–200 °C, aby sa vytvoril tvrdý povrch odolný voči korózii. Zostavená skriňa dosahuje krytie IP30 až IP40, účinne chráni vnútorné komponenty pred prachom, vlhkosťou a náhodným kontaktom.

2. Systém prípojníc – medené jadro s vysokou vodivosťou

Všetky hlavné, vertikálne a odbočné prípojnice sú vyrobené z elektrolytickej medi čistoty 99,95 % (trieda T2), ktorá zabezpečuje vodivosť ≥ 98 % IACS. Povrchy prípojníc dostávajú viacvrstvovú úpravu – buď pocínované, postriebrené, alebo pokryté vysokonapäťovou tepelne zmrštiteľnou izolačnou manžetou – aby sa zabránilo oxidácii a zlepšil sa odvod tepla. Každý prípojnicový spoj je utiahnutý pomocou kalibrovaných momentových nástrojov a označený pre sledovateľnosť, čím sa eliminujú lokálne horúce miesta, ktoré by mohli ohroziť dlhodobú spoľahlivosť.

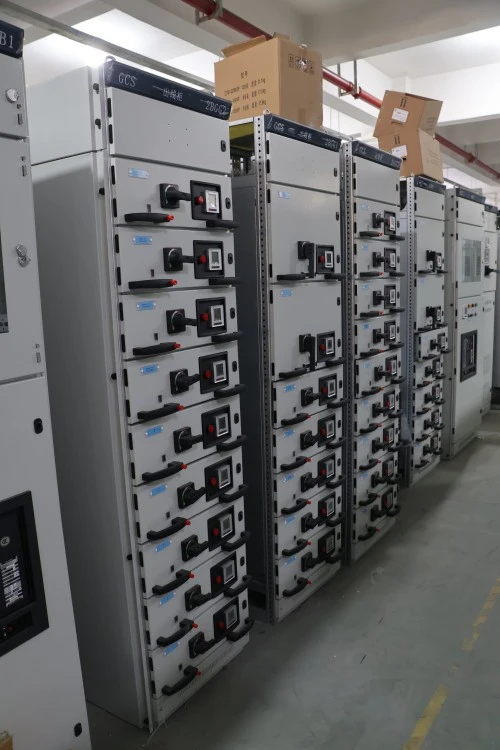

3. Montáž zásuvky – „Trojprechodový“ postup ladenia

Každá výsuvná funkčná jednotka prechádza naším exkluzívnym trojpriechodovým posuvným ladením:

1: Vodiace lišty sú ručne namontované a nastavené na počiatočné zarovnanie.

2: Zásuvka sa vkladá a vyťahuje bez zaťaženia, aby sa overila mechanická hladkosť a zapadnutie západky.

3: Pri testovaní elektrickej kontinuity sa zásuvka niekoľkokrát zacyklí, pričom sa monitoruje odpor primárneho a sekundárneho zásuvného kontaktu. Schválené sú iba jednotky, ktoré spĺňajú náš prah plynulej prevádzky.

Tento prísny postup zaisťuje, že každá zásuvka sa bez námahy kĺže a udržiava dokonalý elektrický kontakt v celom svojom rozsahu.

4. Konkurenčné výhody – užšie tolerancie a vynikajúce kontakty

V porovnaní so štandardnými trhovými alternatívami sú výrobné výhody Lugao Power hmatateľné a merateľné:

Kontrola tolerancie vodiacej dráhy: Mechanizmus zásuviek udržiavame na ± 0,5 mm (bežná hodnota v priemysle je ≥ ± 1,0 mm). Táto užšia tolerancia zabraňuje vibráciám alebo prehýbaniu zásuvky počas prevádzky, čím priamo eliminuje hlavnú príčinu opotrebenia a prehriatia primárneho kontaktu.

Postriebrené primárne konektory: Všetky zásuvné kontakty sú vyrobené zo zliatiny medi a povrchovo upravené postriebrenou vrstvou s hrúbkou ≥ 6μm. Nižší kontaktný odpor striebra a vynikajúce antioxidačné vlastnosti výrazne znižujú stratu energie v miestach pripojenia, čím zlepšujú dlhodobú tepelnú stabilitu a energetickú účinnosť celého nízkonapäťového panelového rozvádzača typu GCS s výsuvom.

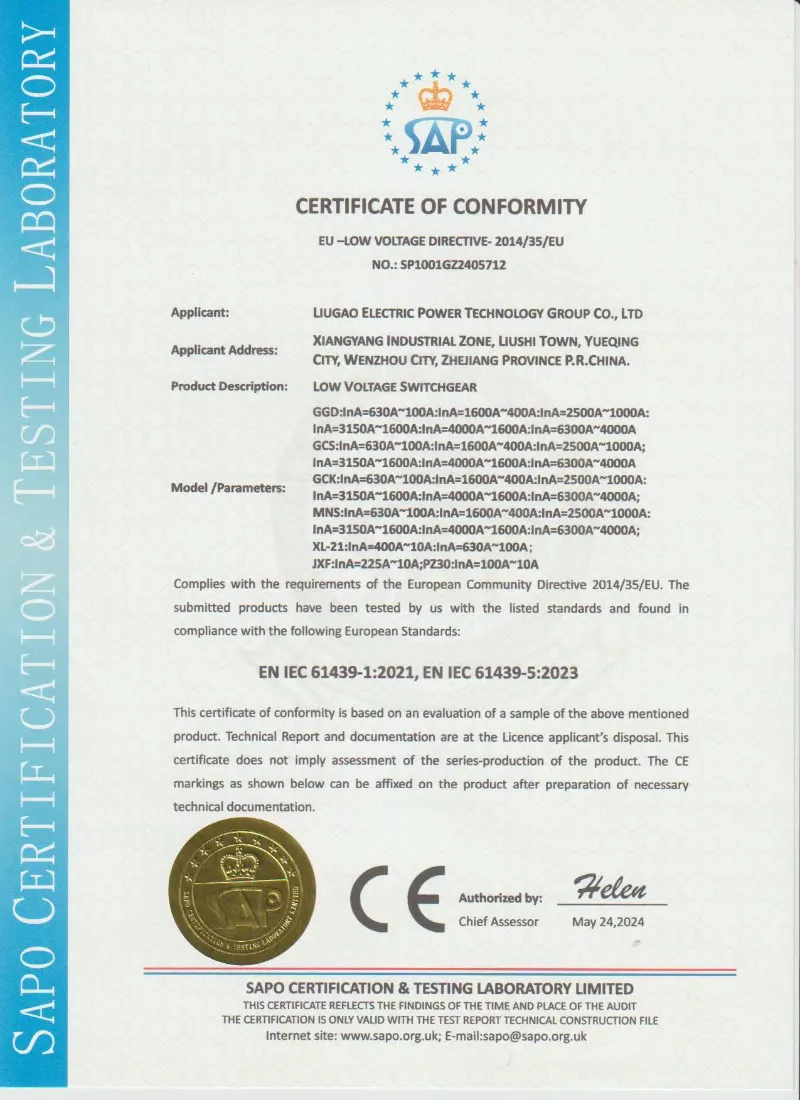

Certifikácia a zabezpečenie kvality

Lugao vyrába nízkonapäťové rozvádzače výsuvného typu GCS v súlade s technickými požiadavkami projektu a príslušnými normami pre nízkonapäťové rozvádzače, ako sú IEC 61439-1/2 a GB/T 7251. Pred odoslaním je možné poskytnúť správy o bežnej kontrole a testoch podľa potvrdenej technickej dohody.

• Návrh a testovanie na základe IEC 61439-1/2
• Výroba a kontrola na základe GB/T 7251
• Test odolnosti napájacej frekvencie
• Test izolačného odporu
• Skúška mechanickej prevádzky zásuvkových jednotiek
• Kontrola funkcie blokovania
• Sekundárna elektroinštalácia a skúška funkčnosti
• Kontrola krútiaceho momentu pripojenia prípojnice
• Správa o rutinnom teste pred odoslaním
• Fotografie z inšpekcie továrne sú k dispozícii na požiadanie



Balenie, doprava a popredajný servis

Balenie a doprava:

Každý nízkonapäťový panelový rozvádzač s výsuvným typom GCS je najskôr obalený PE fóliou, ktorá odpudzuje vlhkosť a prach, a potom je obalený v fumigovaných, odolných drevených debnách vystužených oceľovými popruhmi. Používame vákuovo utesnené obaly pre citlivé elektronické súčiastky a plne zapuzdrené ochranné rohy, aby sa zabránilo poškodeniu pri preprave. Štandardná preprava prebieha prostredníctvom kontajnerov 20GP/40HQ, pričom zásielky sú poistené poprednými svetovými námornými poisťovateľmi, aby bola vaša investícia plne chránená.




Popredajný servis:

Lugao Power Co., Ltd. poskytuje komplexnú 12-mesačnú záruku od dátumu uvedenia do prevádzky (alebo 18 mesiacov od dátumu dodania, podľa toho, čo nastane skôr). Naša služba zahŕňa technickú horúcu linku 24 hodín denne, 7 dní v týždni, videonavádzanie na diaľku a v prípade potreby servis od certifikovaných technikov na mieste. V prípade výpadkov výkonu za bežných prevádzkových podmienok poskytujeme opravu alebo výmenu dielov zdarma.




Otázky a odpovede zákazníkov

Otázka: Je výsuvný nízkonapäťový panelový rozvádzač GCS kompatibilný s mojím existujúcim systémom zberníc?

Odpoveď: Áno, kompatibilita sa prísne dodržiava. Pripojovacie stúpacie príruby tohto nízkonapäťového panelového rozvádzača typu GCS nakonfigurujeme tak, aby dokonale ladili s vaším predradeným transformátorom a výstupným rozhraním zbernice. Počas fázy technického potvrdenia nám poskytnite výkresy rozloženia rozvádzača na mieste, aby sme mohli prispôsobiť body pripojenia.




Otázka: Čo sa stane, ak zásuvka počas prevádzky zlyhá? Môžem to opraviť bez úplného vypnutia?

Odpoveď: Práve rýchla výmena za chodu je jej hlavnou výhodou. Jednoducho otočíte istič v tomto konkrétnom priestore do polohy „Vypnuté“, vyberiete chybnú jednotku a zasuniete náhradný diel s rovnakou hodnotou. Zvyšok tohto nízkonapäťového panelového rozvádzača typu GCS s výsuvom pokračuje v prevádzke a obnovuje napájanie v priebehu niekoľkých minút.




Otázka: Ako zabránite vzniku oblúkových výbojov počas údržby na komore prípojníc?

Odpoveď: Bezpečnosť je prvoradá. Hlavný a vedľajší oddiel prípojníc sú plne oddelené. Medzi komoru výsuvnej jednotky a vertikálnu komoru prípojníc inštalujeme oblúkotesné bariéry. Pri prístupe k časti prípojníc je možné všetky susediace funkčné jednotky bezpečne uzamknúť v polohe "Odpojené/Test".
