Modularizácia MNS Výsuvná spínacia skrinka

Spoločnosť Lugao Power Co., Ltd. vám odporúča zakúpiť modularizačný výsuvný rozvádzač MNS, plne modulárnu platformu nízkonapäťových rozvádzačov s vysokou hustotou. Kombinuje výsuvné funkcie so štandardizovanými modulmi, čo umožňuje rýchlu výmenu, škálovateľné rozšírenie a nenáročnú údržbu. Ideálne pre kritické napájacie prostredia.

Odoslať dopyt

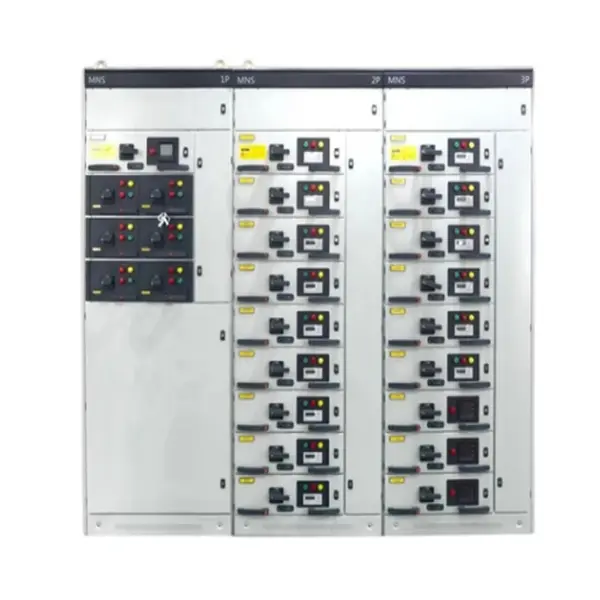

Popis produktu

Modularizačný výsuvný rozvádzač MNS je anízkonapäťový (do 690V) uzavretý rozvádzačzostava navrhnutá podľa rámca MNS (Modular Network System). Každá funkčná jednotka – ako napríklad štartér motora, istič podávača alebo napájací modul – je umiestnená v samostatnej výsuvnej kazete, ktorú je možné vložiť, vybrať alebo vymeniť bez vypnutia celého systému. Skriňa plní tri základné funkcie: distribúcia energie (napájanie viacerých podokruhov), ovládanie motora (štartovanie, zastavovanie, ochrana motorov) a ochrana systému (izolácia skratu, preťaženia a zemného spojenia). Stručne povedané, je to plug-and-play centrum správy napájania pre priemyselné a komerčné zariadenia.

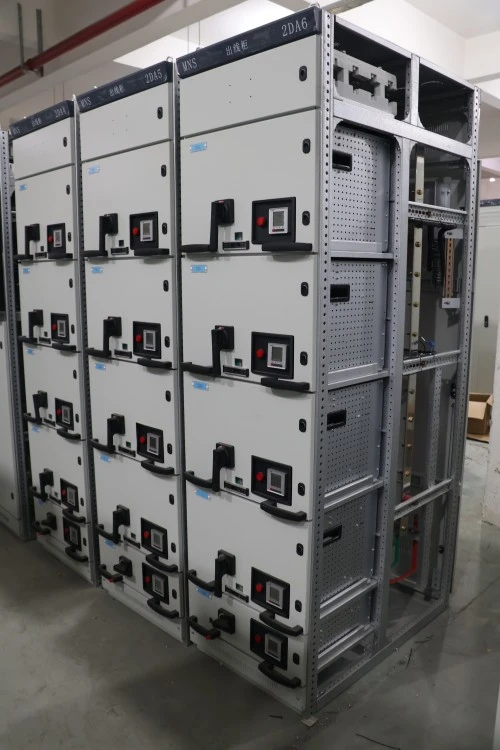

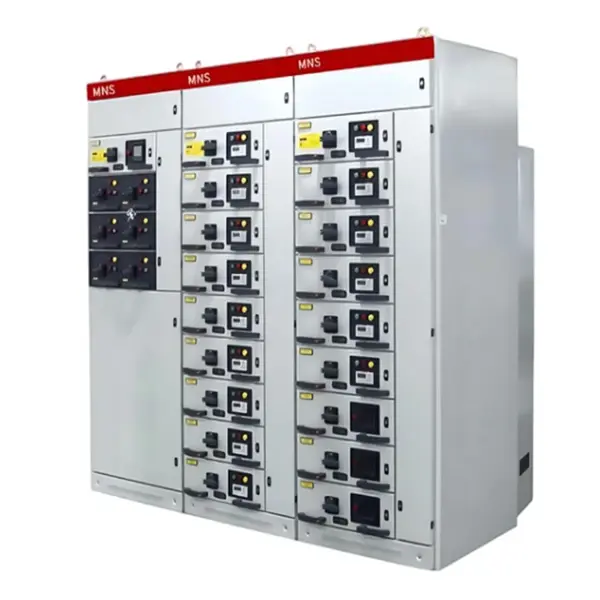

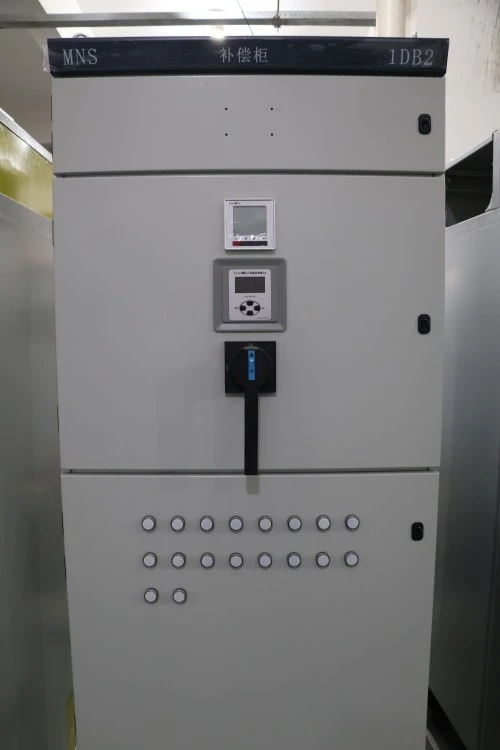

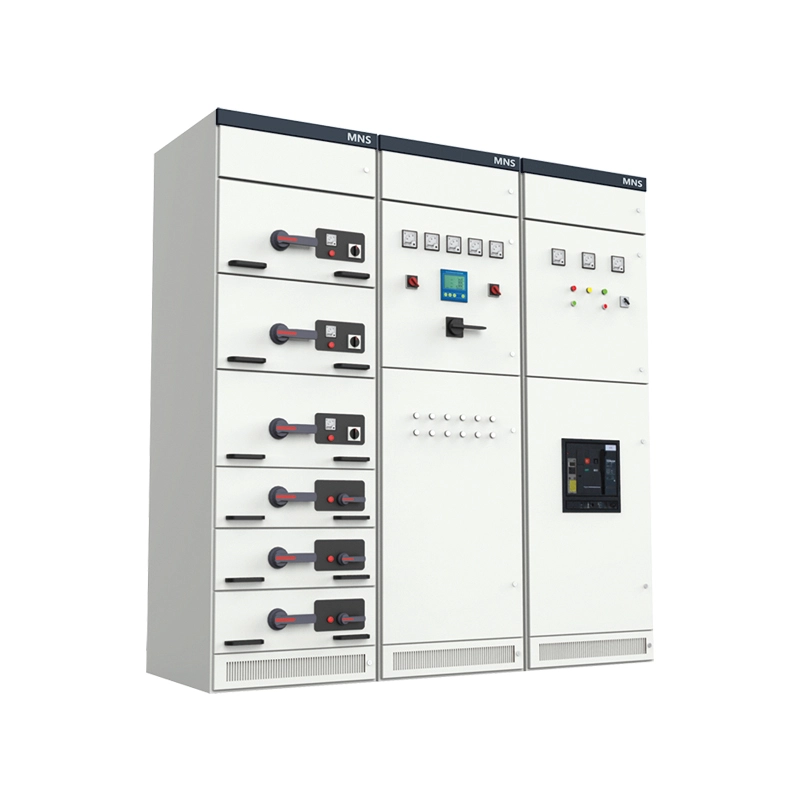

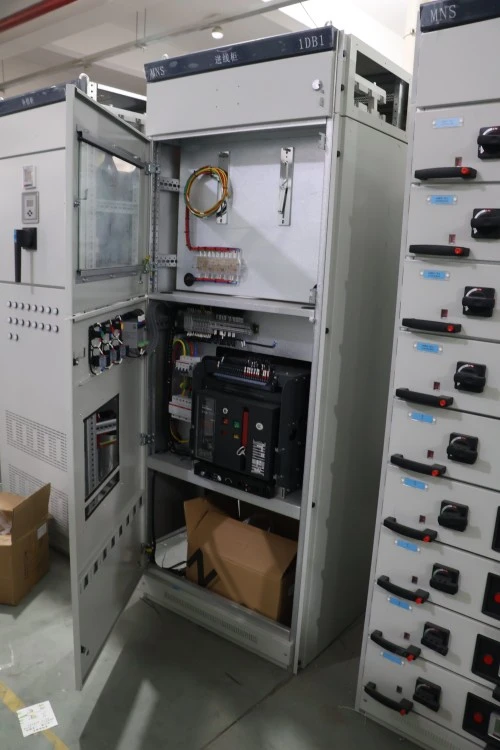

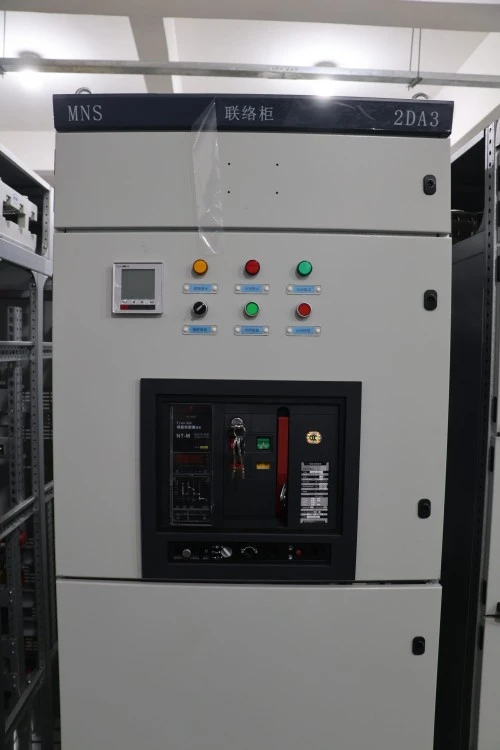

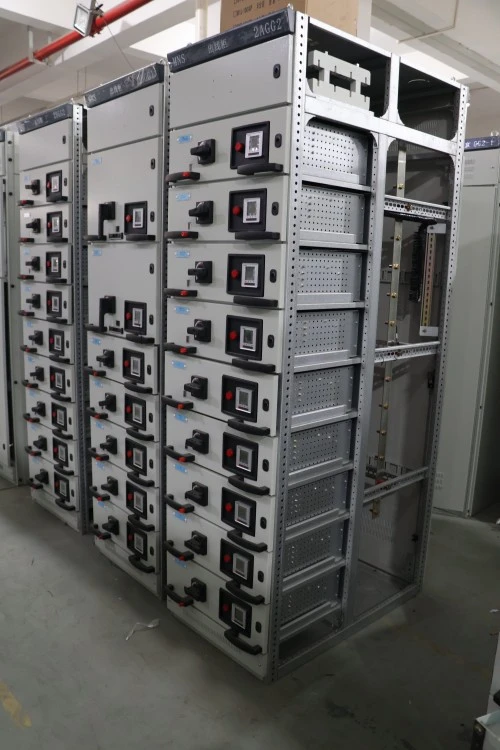

MNS low voltage draw-out switchgear front view Mns Modularization Draw Out Type Switch Cabinet MNS modular drawer unit structure

Výhody produktu

Výhoda	Popis
Skutočne modulárna architektúra	Každá výsuvná kazeta je mechanicky a elektricky nezávislá. Kazety môžete pridať, odobrať alebo upgradovať bez toho, aby ste museli prerábať celú skrinku. Vďaka tomu je modularizačný výsuvný rozvádzač MNS ideálny pre rastúce továrne.
Vysoká hustota stopy	Až 24 funkčných jednotiek na jednu vertikálnu sekciu (8E/2 kazety). Úspora 30–40 % podlahovej plochy v porovnaní s tradičnými pevnými rozvádzačmi.
Trojpolohový zásuvkový mechanizmus	Testovacie, izolované a spojené polohy s blokovaním kompatibilným s visiacim zámkom. Zásuvky nie je možné vložiť nesprávne – vodiace lišty s kľúčom zabraňujú nesúladu.
Úplná segregácia podľa funkcie	Oddelené priehradky pre hlavnú zbernicu, káblový vstup a funkčné jednotky. Oblúkové obmedzenie a prevencia šírenia požiaru sú neoddeliteľnou súčasťou.
Možnosť výmeny za chodu	Vymeňte zásuvku podávača, kým hlavná zbernica zostane pod napätím. Prestoje sú obmedzené na samotnú zásuvku – zvyčajne do 5 minút.
Prevádzka a údržba iba spredu	Všetky zásuvky, kabeláž a ovládacie prvky sú prístupné spredu. Skrinku je možné umiestniť k stene, čím ušetríte ešte viac miesta.
Vysoká odolnosť proti skratu	Až 100 kA na 1 sekundu (testované podľa IEC 61439-2). Systém prípojníc je plne izolovaný a podopretý proti dynamickému namáhaniu.
Konektivita pripravená na budúcnosť	Voliteľná inteligentná zásuvka so zabudovanými prúdovými/napäťovými senzormi a komunikáciou Modbus TCP. Priama integrácia do vášho SCADA alebo systému riadenia budovy.

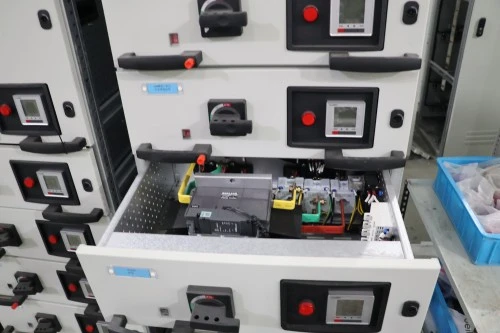

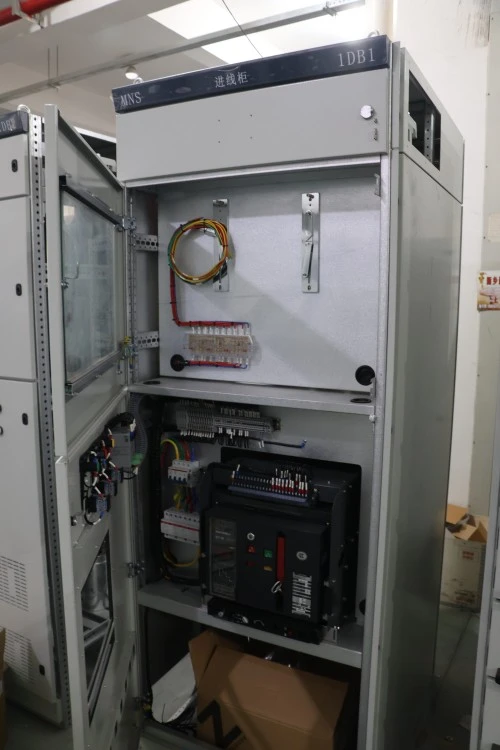

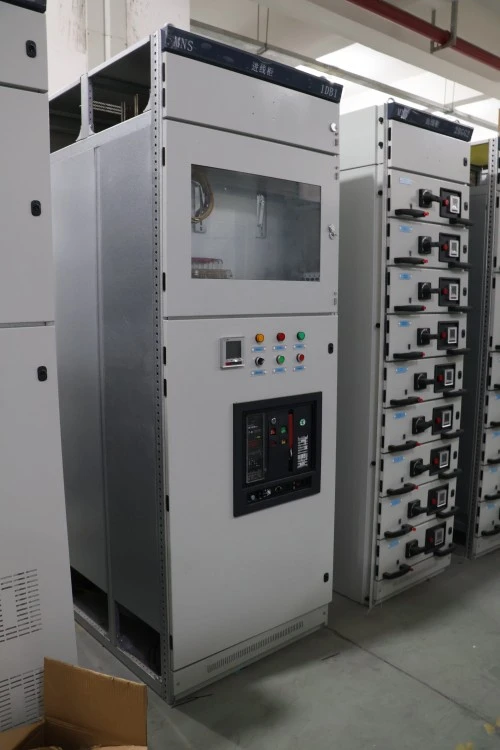

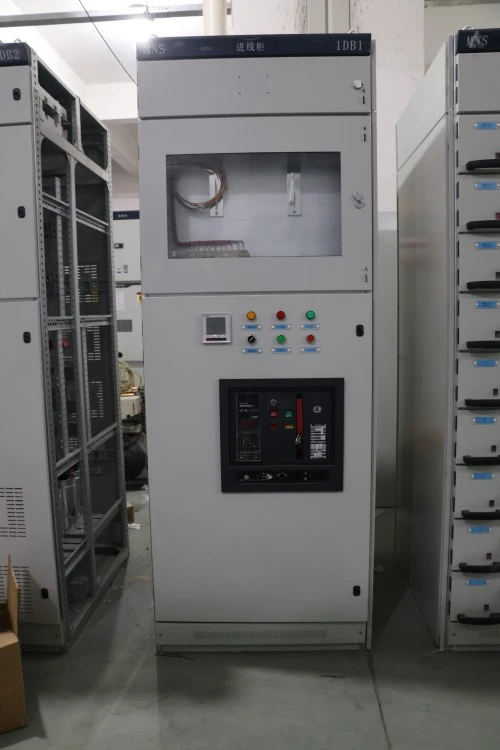

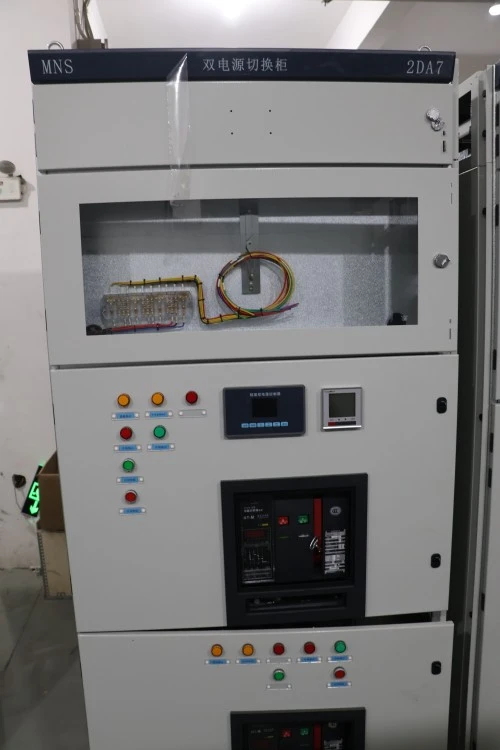

MNS draw-out cassette for motor control Mns Modularization Draw Out Type Switch Cabinet

Vlastnosti produktu

Na rozdiel od všeobecných výsuvných skríň má modularizačná výsuvná skriňa typu MNS tieto charakteristické vlastnosti:

Funkcia	Špecifický prospech
Rukoväť zásuvky s integrovaným indikátorom prevádzky	Farba rukoväte ukazuje polohu: biela (izolovaná), žltá (test), zelená (pripojená). Na overenie stavu nie je potrebné otvárať zásuvku.
Automatické uzávierky pre pevné kontakty	Keď je zásuvka vytiahnutá, kovové uzávery automaticky zakryjú živé pevné kontakty vo vnútri kolísky. Zabraňuje náhodnému kontaktu s prstami.
Blokovanie zásuvky s hlavným vypínačom	Zásuvku nie je možné vložiť ani vybrať, pokiaľ nie je hlavný istič v polohe OFF. Zabraňuje vzniku oblúkov počas pohybu.
Priehradka na priamy kábel	Vstup kábla zhora alebo zdola bez obmedzení polomeru ohybu. Podporuje hliníkové alebo medené káble až do 4 x 240 mm² na fázu.
Sekundárny káblový zväzok z výroby s očíslovanými objímkami	Každý riadiaci vodič je vopred ukončený a očíslovaný. Náhradná zásuvka sa dodáva so zodpovedajúcim zásuvným sekundárnym konektorom – žiadne prepájanie na mieste.
Hmotnosť zásuvky ≤ 25 kg pre ručné ovládanie	Väčšina zásuviek 8E/2 a 8E je dostatočne ľahká na manipuláciu jednou osobou bez zdvíhacích nástrojov. Ťažšie zásuvky majú valčekovú podporu.
Oceľ valcovaná za studena s antikondenzačnou vrstvou	Špeciálny povlak zabraňuje odvodu vlhkosti; testované na 500 hodín soľného spreja (ISO 9227). Vhodné do vlhkého prostredia.

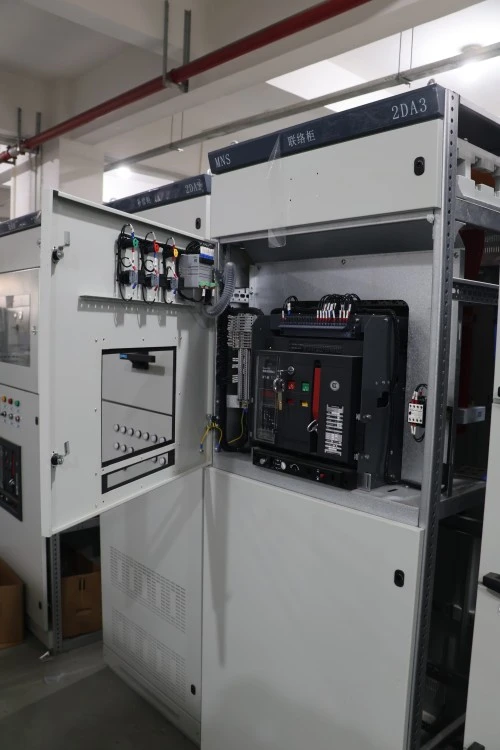

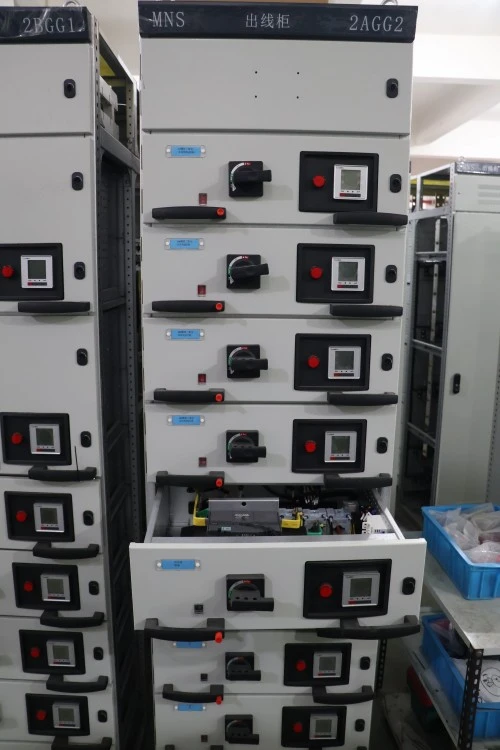

MNS withdrawable drawer mechanism Mns Modularization Draw Out Type Switch Cabinet

Parametre produktu

Parameter	Špecifikácia
Menovité prevádzkové napätie	380V / 400V / 690V AC
Menovité izolačné napätie	Až 1000V
Menovitý prúd hlavnej prípojnice	Až 4000A alebo 6300A v závislosti od konfigurácie
Menovitý krátkodobý výdržný prúd	Až 50 kA / 65 kA / 100 kA, v závislosti od požiadaviek projektu
Zásuvkový modul	8E/2, 8E, 16E, 24E
Stupeň ochrany	IP30 / IP40 štandard, IP54 voliteľné
Forma oddelenia	Formulár 2b, Formulár 3b, Formulár 4b nepovinné
Platné normy	IEC 61439-1, IEC 61439-2, GB/T 7251
Káblový vstup	Horný alebo spodný káblový vstup
Inštalácia	Vnútorná inštalácia

Aplikácia produktu (scenáre)

Modularizačný výsuvný rozvádzač MNS je široko nasadený v:

● Priemyselné závody: Automobilové montážne linky, výroba potravín a nápojov, chemické dávkové spracovanie

● Obchodné komplexy: Nákupné centrá, výškové administratívne budovy, nemocnice

● Infraštruktúra: Úpravne vody, čerpacie stanice, systémy na manipuláciu s batožinou na letiskách

● Dátové centrá: Nízkonapäťová hlavná rozvodná doska (LVMDB) a vzdialené napájacie panely (RPP)

● Obnoviteľná energia: Invertory solárnej farmy, pomocné napájanie veterných turbín

● Námorné a pobrežné: distribúcia energie na lodiach

Mns Modularization Draw Out Type Switch Cabinet

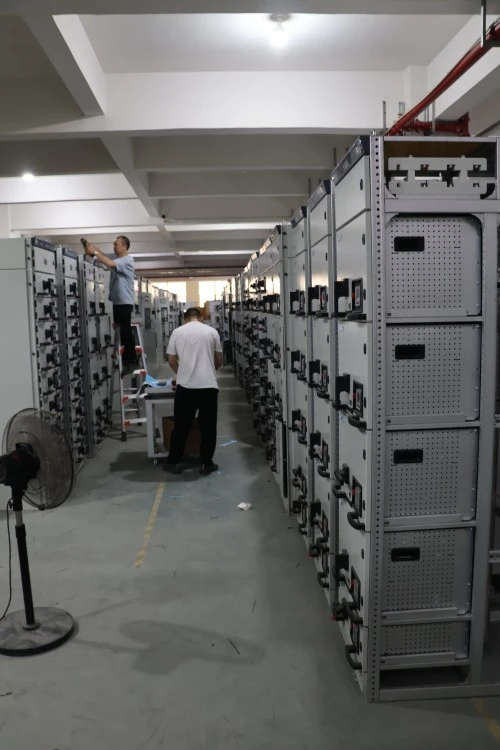

Podrobnosti o výrobe

● Lugao Power Co., Ltd.vyrába každú modularizačnú skriňu MNS s výsuvným typom s precíznosťou:

● Materiál krytu: 2,0 mm hrubá oceľ valcovaná za studena, plne zváraný rám so štandardom IP40 (voliteľné IP54). Hrúbka práškového laku ≥80μm, RAL 7035 svetlošedá.

● Prípojnicový systém: Obdĺžnikové medené lišty (98% vodivosť IACS) s pocínovanými spojmi. Všetky prípojnice sú plne izolované pomocou teplom zmrštiteľných objímok (červená, žltá, modrá, sivá pre neutrálne).

● Kolíska zásuvky: Vyrobená z 2,5 mm pozinkovanej ocele so samomaznými nylonovými valčekmi. Sila vloženia/vytiahnutia zásuvky ≤150N po 500 cykloch.

● Pevné kontakty: Hrot zo striebornej zliatiny, odpružený dizajn. Dimenzované na 2 000 vložení bez zníženia výkonu.

● Sekundárne kontakty: 24-kolíkové postriebrené konektory. Navrhnuté pre 10 000 párovacích cyklov.

● Identifikácia zásuvky: Laserom gravírovateľný držiak štítkov na čele každej zásuvky. QR kód voliteľný pre digitálne sledovanie aktív.

● Testovanie vo výrobnom závode: Každá funkčná jednotka sa podrobuje kompletnej kontrole zapojenia, testu dielektrickej pevnosti (2,5 kV po dobu 1 minúty) a testu nárastu teploty (pri 1,1-násobku menovitého prúdu). Skúšobné správy sú súčasťou dodávky.

Certifikácia a zabezpečenie kvality

Spoločnosť Lugao dodržiava postupy riadenia kvality podľa normy ISO pre výrobu rozvádzačov. V prípade projektových objednávok môžeme poskytnúť inšpekčné dokumenty, správy o rutinných testoch a fotografie produktov pred odoslaním podľa potvrdenej technickej dohody.

Systém manažérstva kvality ISO 9001
Systém environmentálneho manažérstva ISO 14001
Návrh a testovanie na základe IEC 61439-1/2
Správa o rutinnom teste pred odoslaním
Fotografie z inšpekcie továrne sú k dispozícii na požiadanie

Lugao ISO 9001 quality management certificate

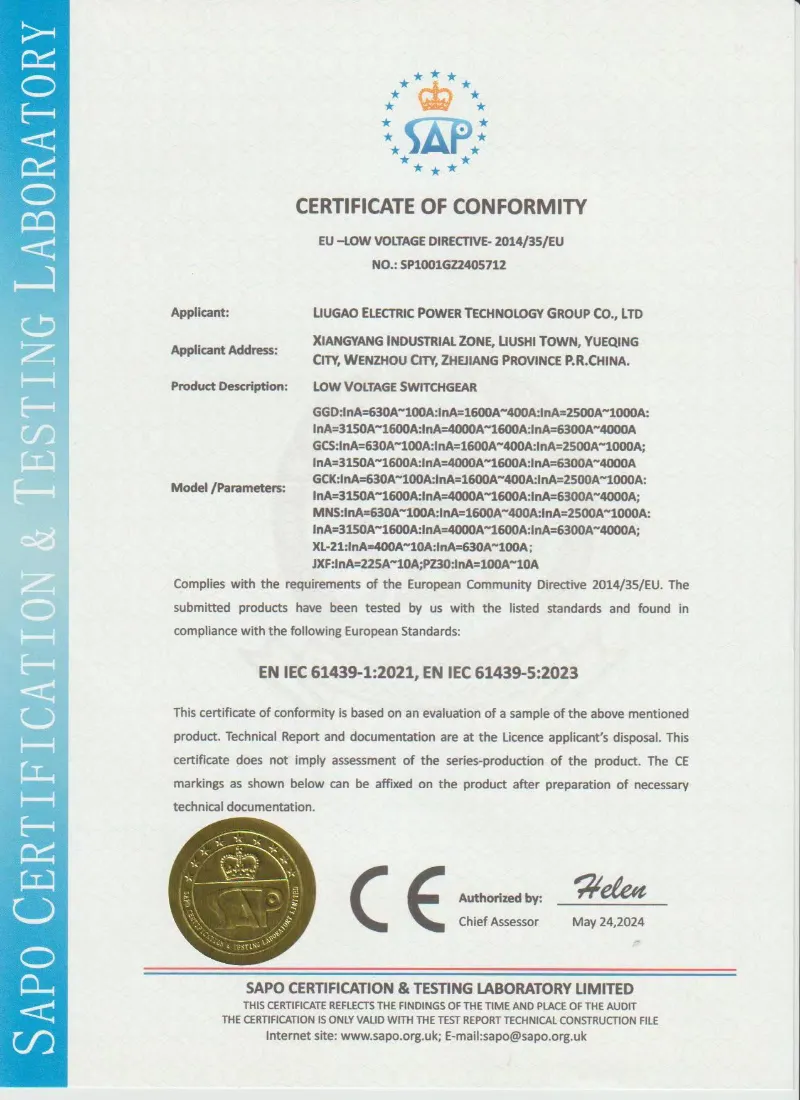

Lugao IEC 61439 certificate for low voltage switchgear

Balenie, doprava a popredajný servis

Balenie a doprava

● Samostatné balenie zásuviek: Antistatická bublinková fólia vo vnútri vlnitej škatule, označená schémou zapojenia a menovitým výkonom.

● Balenie hlavnej skrinky: Stretch fólia + papier VCI + prepravka z preglejky (hrúbka 15 mm). Všetky podstavce prepraviek sú vybavené vreckami na vysokozdvižný vozík.

● Dodacia lehota: FOB Ningbo, hlavné porty CIF alebo EXW.

● Dodacia lehota: 20 pracovných dní pre štandardné konfigurácie.

Popredajný servis

● Záručná doba: 12 mesiacov od dátumu uvedenia do prevádzky (maximálne 18 mesiacov od odoslania).

● Bezplatná vzdialená technická podpora prostredníctvom videohovoru alebo e-mailu (odpoveď do 4 pracovných hodín).

Časté otázky:

Q1: Aký je rozdiel medzi zásuvkami 8E/2, 8E a 16E?

Odpoveď: Vzťahujú sa na moduly výšky zásuvky: 8E/2 = 100 mm (polovičný modul), 8E = 200 mm (plný modul), 16E = 400 mm (dvojitý modul). Čím väčšia je zásuvka, tým vyšší je prípustný menovitý prúd a je k dispozícii viac sekundárnych svoriek.

Otázka 2: Môžem vymeniť zásuvku bez odpojenia prívodu?

A: Áno. Toto je základná vlastnosť modularizačného výsuvného rozvádzača MNS. Presuňte zásuvku do izolovanej polohy (biela rukoväť), odomknite ju a vytiahnite. Hlavná zbernica zostáva pod napätím. Vždy však najskôr odpojte stranu záťaže.

Q3: Dodáva sa skrinka so systémom monitorovania teploty?

Odpoveď: Štandardné jednotky nezahŕňajú monitorovanie, ale ponúkame voliteľné inteligentné zásuvky so zabudovanými snímačmi PT100 a centrálnou zobrazovacou jednotkou zobrazujúcou teploty prípojníc a zásuviek.

Q4: Je možné skriňu rozšíriť neskôr bez výmeny existujúcich sekcií?

A: Áno. Každá vertikálna sekcia je mechanicky a elektricky navrhnutá pre bočné pripojenie. Na ktorýkoľvek koniec môžete priskrutkovať ďalšiu skriňu a pripojiť prípojnice pomocou dodávaných rozširujúcich súprav.
