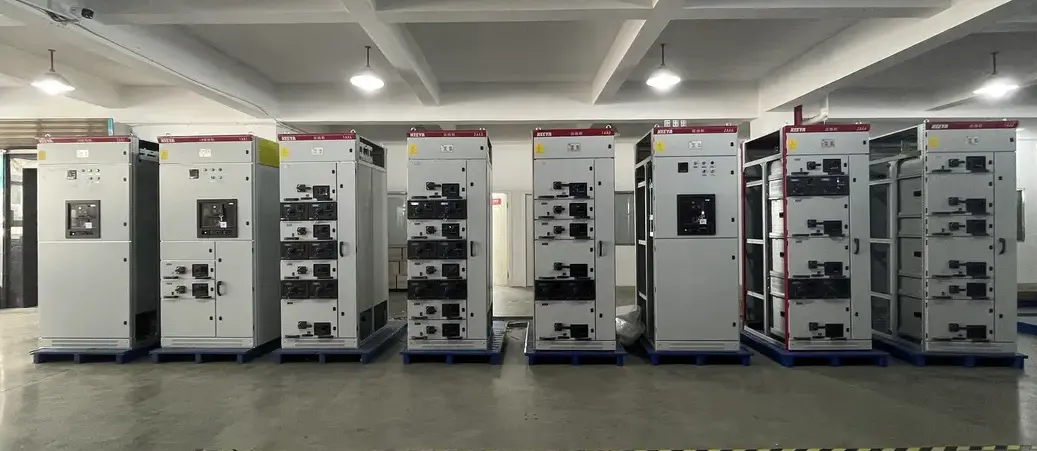

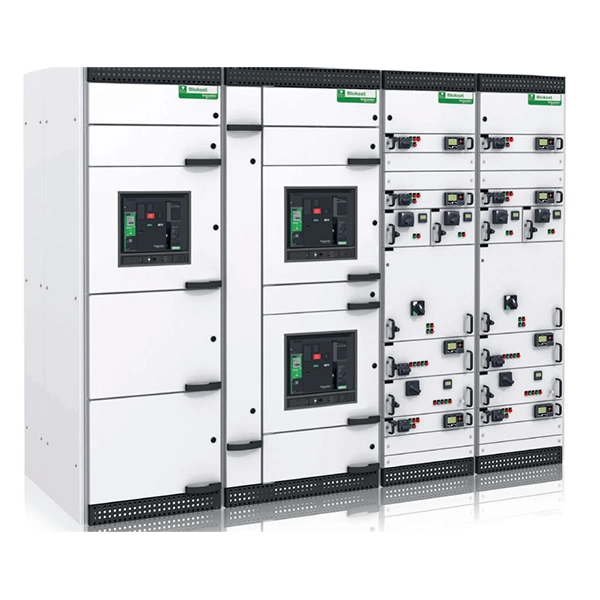

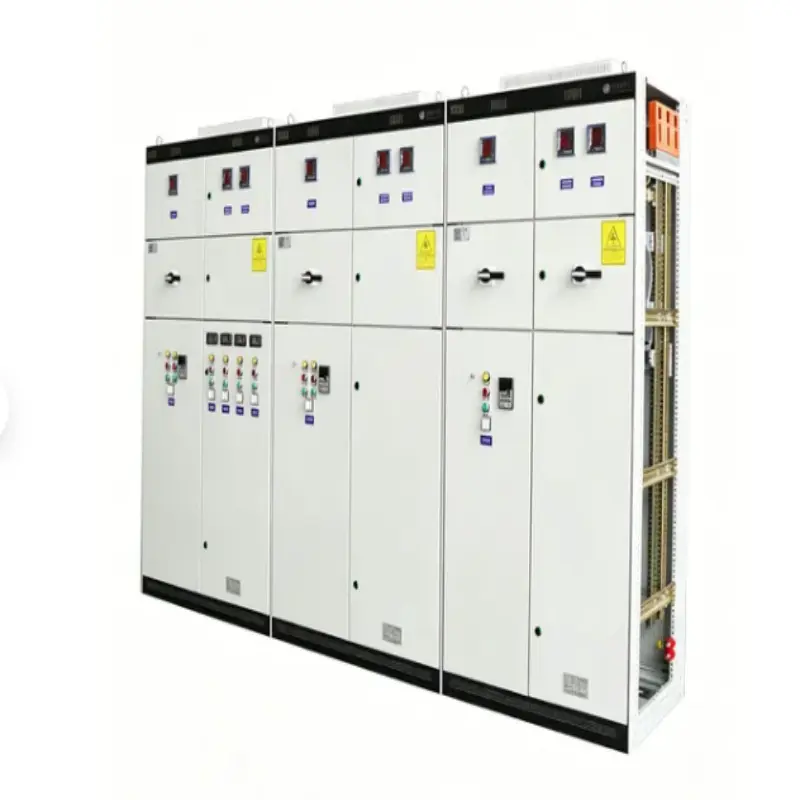

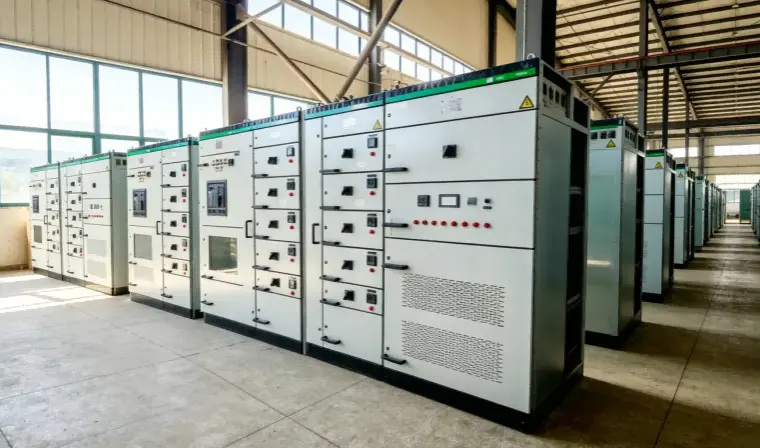

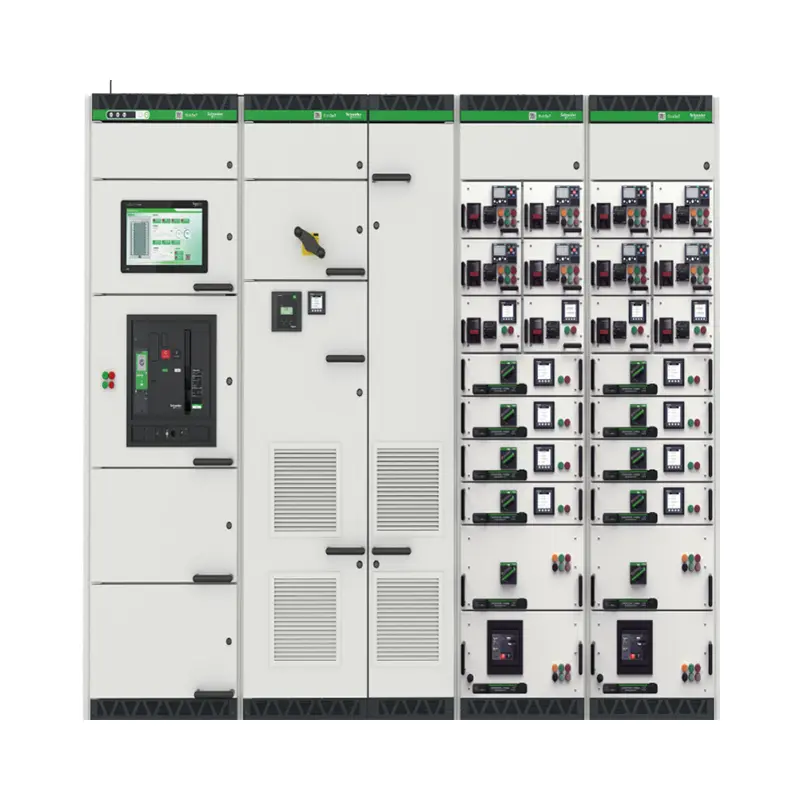

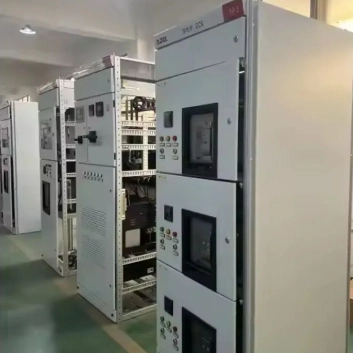

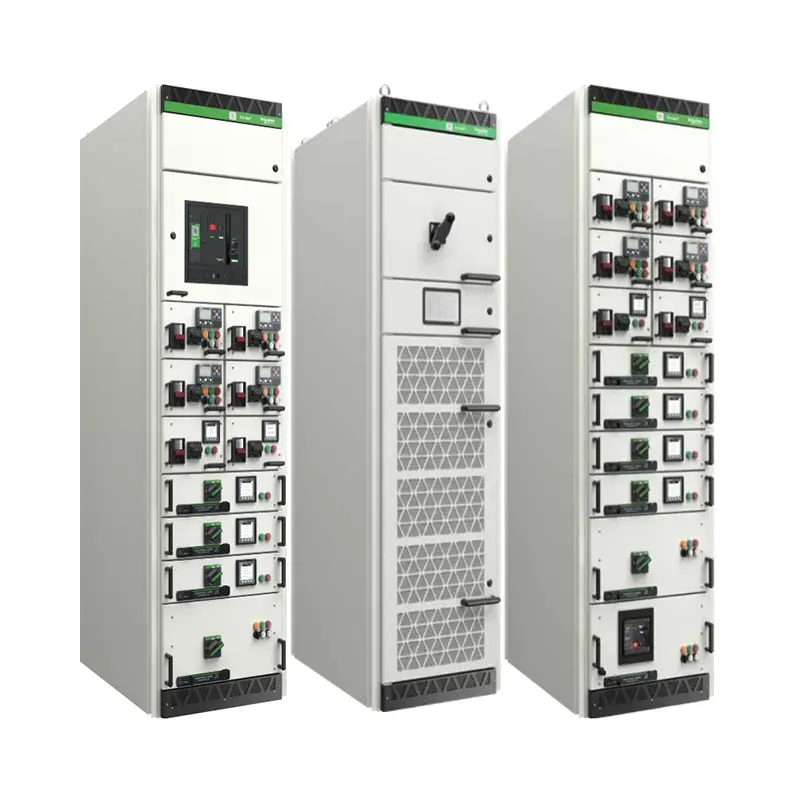

Inteligentný panelový rozvodný rozvádzač zásuvkového typu

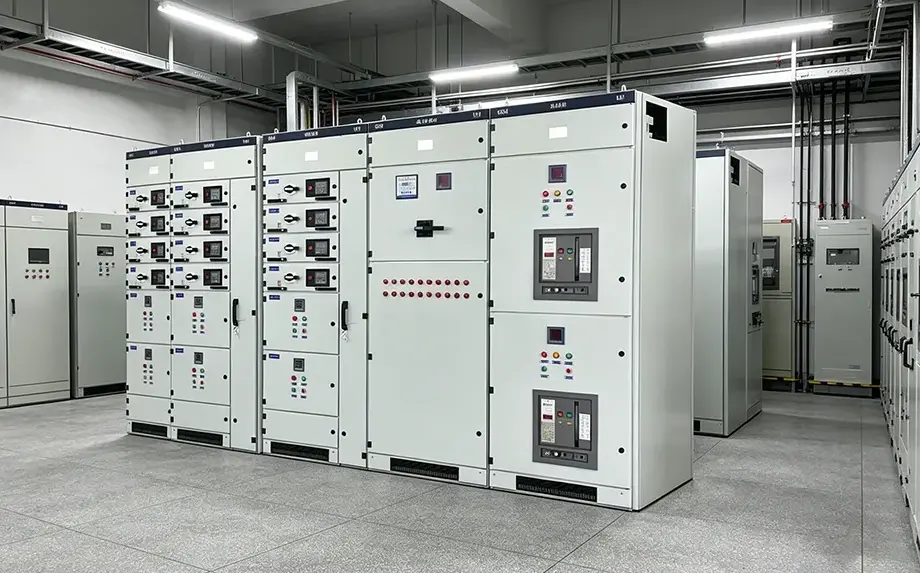

Panelový rozvádzač inteligentného rozvádzača energie od Lugao Power Co., Ltd. je vysokovýkonná nízkonapäťová zostava, ktorá kombinuje inteligentnú ochranu, meranie a komunikáciu. Na rozdiel od tradičných pevných panelov táto verzia zásuvkového typu umožňuje vloženie alebo vybratie každej okruhovej jednotky bez vypnutia celého systému. Každá zásuvka obsahuje samostatný istič, ovládač a senzory. „Inteligentná“ schopnosť pochádza zo vstavaných analyzátorov kvality napájania, komunikácie Modbus TCP/IP alebo Profibus a automatických upozornení na poruchy. TheSpínací prístrojje vhodný pre AC 690V, 50/60Hz systémy, menovitý prúd do 6300A. Spĺňa normy IEC 61439-1/2 a GB/T 7251.

Vlastnosti produktu a aplikácia (s formátom otázok a odpovedí)

Táto časť sa zaoberá bežnými problémami kupujúcich a zdôrazňuje technické výhody panelového rozvádzača zásuvkového typu s inteligentnou distribúciou energie.

Q1: Ako zlepšuje mechanizmus zásuvky údržbu?

Odpoveď: Jednotka je vybavená trojpolohovou zásuvkou (pripojená/testovaná/odpojená) s mechanickým blokovaním. Chybnú zásuvku môžete vymeniť za menej ako 60 sekúnd bez vypnutia susedných obvodov. Toto je kľúčová výhoda panelového rozvádzača inteligentného rozvodu energie zásuvkového typu pre kritické zariadenia.

Otázka 2: Aké „inteligentné“ funkcie sú zabudované?

A: Monitorovanie napätia, prúdu, účinníka a harmonických v reálnom čase. Automatický alarm pri preťažení, skrate alebo zvýšení teploty. Dátové protokoly je možné exportovať cez RS485 alebo Ethernet. Diaľkové ovládanie vypnutia/zatvorenia z centrálneho SCADA systému.

Otázka 3: Je mechanizmus zásuvky spoľahlivý po mnohých vloženiach?

A: Áno. Každá zásuvka je testovaná na 5 000 mechanických operácií a 1 000 elektrických operácií bez zníženia výkonu. Kontakty sú postriebrené s tlakovou pružinou.

Q4: Kde je možné tento produkt nainštalovať?

Zoznam aplikácií:

1. Dátové centrá: Pre redundantné napájacie trasy a minimálny MTTR (stredný čas opravy).

2. Nemocnice: Kritické obvody na podporu života vyžadujú neprerušované napájanie.

3. Priemyselné závody: Motorové riadiace centrá (MCC) pre dopravníky, čerpadlá a kompresory.

4. Obchodné komplexy: Osvetlenie obchodných centier a rozvody HVAC.

5. Obnoviteľná energia: Integrácia solárnej/veternej energie so spätnou väzbou inteligentnej siete.

Parametre produktu (špecifikácia)

Podrobnosti o výrobe (kvalita a výroba)

1. Kryt: 2,0 mm oceľový plech valcovaný za studena, galvanicky pozinkovaný a s práškovým nástrekom (RAL 7035). Odolnosť proti korózii > 500 hodín test soľným postrekom.

2. Mechanizmus zásuvky: Vysoko presné vodiace lišty so samosvornou rukoväťou. IP20 ochrana proti prstom vo vnútri priehradiek zásuviek.

3. Systém prípojníc: Obdĺžnikové medené prípojnice (vodivosť 98 % IACS), plne izolované teplom zmršťovacími manžetami.

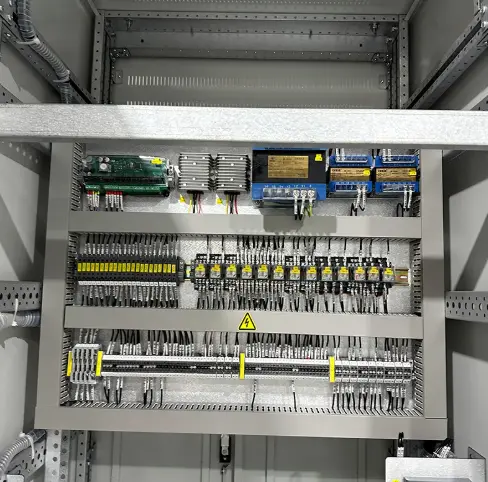

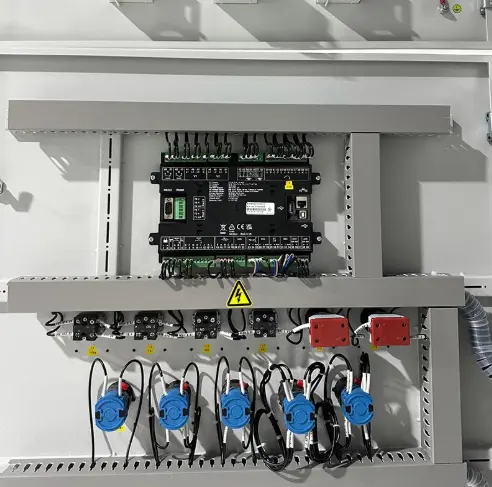

4. Zapojenie: Káble s certifikáciou UL1015 alebo 60245 IEC, označené dvojitými číslami a farebnými kódmi.

5. Testovanie: Každá zostavená jednotka prechádza:

● Odolnosť voči dielektrickému napätiu (3000 V AC po dobu 1 minúty)

● Primárny a sekundárny vstrekovací test

● Skúška mechanickej prevádzky zásuvky

● Test nárastu teploty pri plnom menovitom prúde

Balenie a dodanie

1. Balenie:

Každá zásuvka je samostatne zabalená do antistatickej PE fólie. Hlavný panel je chránený chráničmi hrán a pripevnený na fumigovanej drevenej palete. Všetky kryty sú pokryté bublinkovou fóliou a PP tkanou látkou. Vonkajšie jednotky s krytím IP54 majú dodatočný vodotesný laminovaný kryt.

2. Prepravná značka:

● logo ugao Power, číslo objednávky, hmotnosť, rozmery a štítok „Fragile–Electronic Components“.

3. Doručenie:

● Dodacia lehota výroby: 25–35 pracovných dní po schválení výkresu.

● Prístav: Šanghaj / Ningbo.

● Preprava: Námorná preprava (FCL alebo LCL), letecká preprava pre urgentné náhradné zásuvky.

Často kladené otázky

Q1: Môžem si kúpiť jednu zásuvku ako náhradný diel bez zakúpenia celého panelu?

A: Áno. Lugao Power Co., Ltd. predáva individuálne inteligentné zásuvky. Môžeme vyrobiť zodpovedajúcu náhradnú zásuvku podľa pôvodného výkresu, štítku zásuvky, konfigurácie obvodu a modelu komponentu. Konečná kompatibilita by mala byť potvrdená počas fázy technického preskúmania.

Otázka 2: Podporuje panelový rozvádzač zásuvkového typu s inteligentnou distribúciou energie vzdialený reset po poruche?

Odpoveď: Áno, cez komunikačný modul. Operátor sa môže na diaľku odpojiť, diagnostikovať poruchu a znova pripojiť (ak to umožňujú miestne bezpečnostné predpisy). Manuálna kontrola sa však stále odporúča pri skratoch.

Otázka 3: Aký je maximálny počet zásuviek na panel pre váš produkt?

Odpoveď: Pre zásuvky 160 A môžeme nainštalovať až 24 jednotiek do panelu s výškou 2200 mm. Pre zásuvky 630A maximálne 12 jednotiek. Usporiadanie sa riadi oddelením podľa formulára 4b, čo znamená, že každá zásuvka je úplne izolovaná vo svojej vlastnej kovovej priehradke.

Q4: Poskytujete službu inštalácie a uvedenia do prevádzky?

Odpoveď: Štandardne poskytujeme diaľkové spúšťanie videa. Voliteľné: Uvedenie do prevádzky na mieste inžiniermi Lugao (cestovné náklady + denná sadzba, vrátane 1-ročného predĺženia záruky).*

Otázka 5: Môžete integrovať ističe tretích strán, ako sú Mitsubishi alebo LS?

A: Absolútne. Podvozok zásuvky je navrhnutý tak, aby prijal väčšinu hlavných značiek: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT a ďalšie. Pri nákupe stačí zadať model ističa.

Popredajný servis a záruka

Záručná doba: 12 mesiacov (1 rok) od dátumu odoslania.

Počas tohto obdobiaLugao Power Co., Ltd.pokrýva všetky výrobné chyby vrátane zásuvkových mechanizmov, inteligentných ovládačov a komunikačných modulov. Spotrebný materiál (svetlá, poistky) sú vylúčené.
