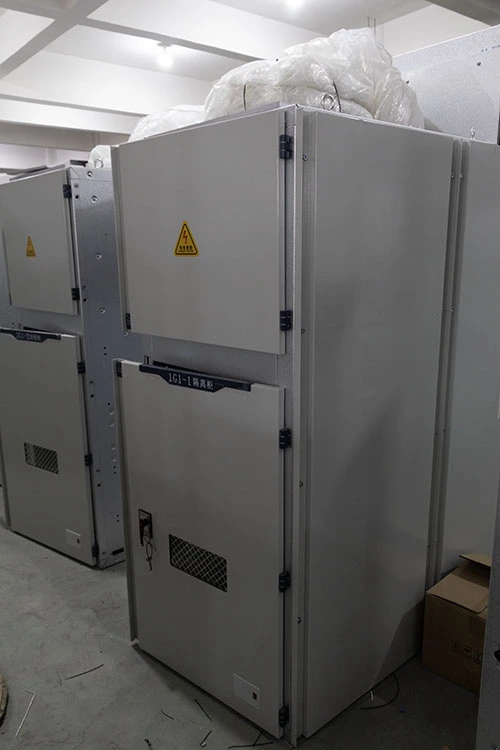

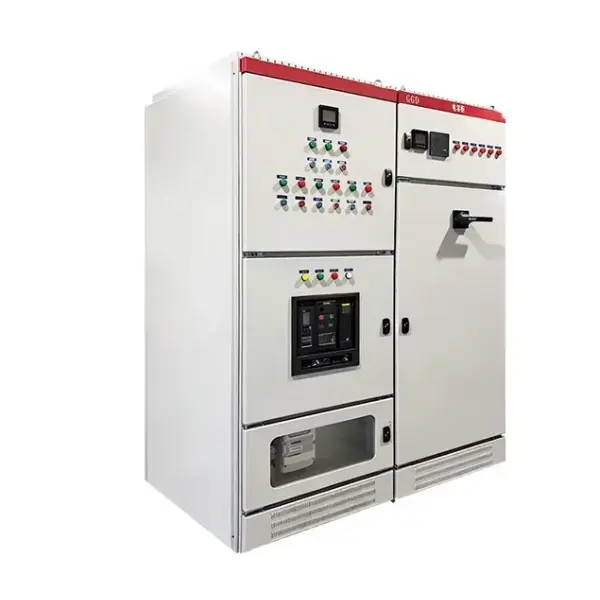

Modulárny nízkonapäťový rozvádzač pevného typu GGD

Definícia a základná identita

Modulárny nízkonapäťový rozvádzač pevného typu GGD je vnútorná, stojaca, kovovo uzavretá rozvádzacia zostava. Je navrhnutý špeciálne prenízkonapäťový rozvod striedavého prúduv trojfázových priemyselných a komerčných elektrických systémoch. Ako základný produkt v hierarchii distribúcie energie je umiestnený medzi sekundárnymi terminálmi transformátora a koncovými rozvodnými doskami vetvy, pričom funguje ako primárny napájací uzol inštalácie.

Parametre produktu

Certifikácia a zabezpečenie kvality

Lugaovyrába nízkonapäťové rozvádzače pevného typu GGD podľa projektových technických požiadaviek a príslušných noriem pre nízkonapäťové rozvádzače. Rutinné kontrolné a testovacie správy môžu byť poskytnuté pred odoslaním podľa potvrdenej technickej dohody.

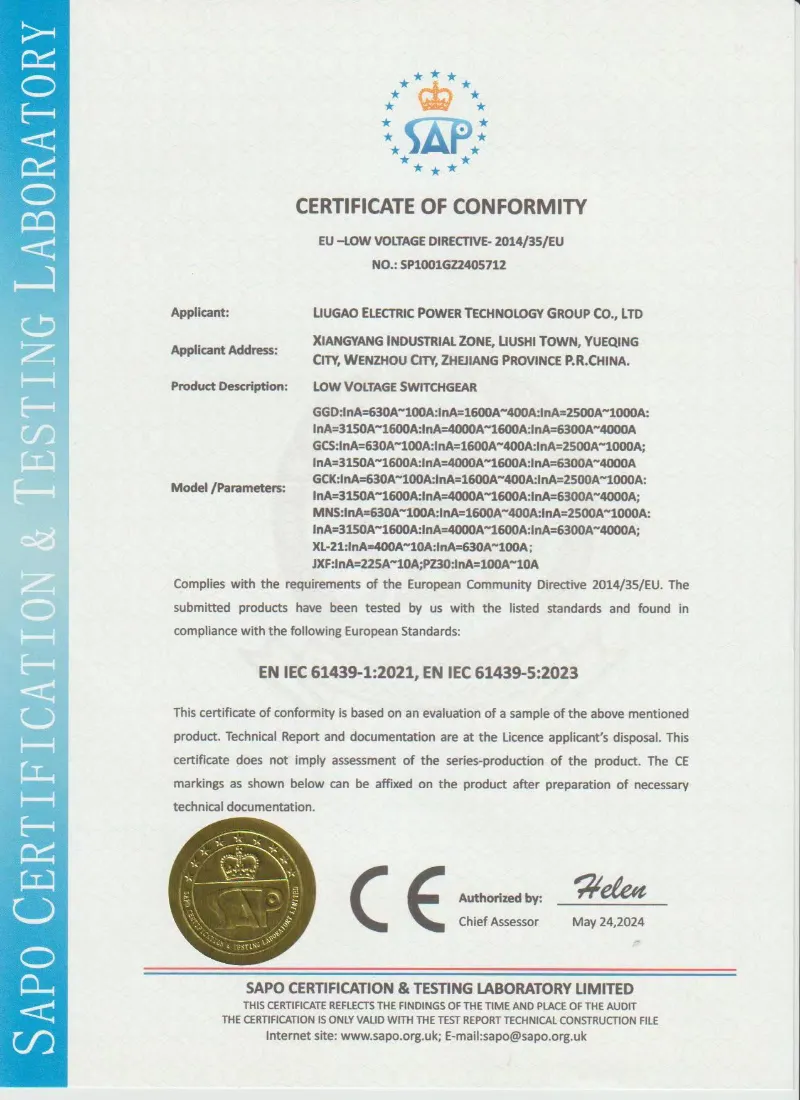

• Návrh a testovanie na základe IEC 61439-1/2
• Výroba a kontrola na základe GB/T 7251
• Test odolnosti napájacej frekvencie
• Test izolačného odporu
• Kontrola elektroinštalácie a funkčnosti
• Overenie nárastu teploty podľa konfigurácie
• Správa o rutinnom teste pred odoslaním
• Fotografie z inšpekcie továrne sú k dispozícii na požiadanie

Filozofia pevnej inštalácie

Na rozdiel od rozvádzača výsuvného typu, kde je možné funkčné jednotky vytiahnuť na posúvačoch, GGD využíva koncepciu trvalo pevnej montáže:

● Všetky primárne zariadenia – vzduchové ističe (ACB), ističe s lisovaným puzdrom (MCCB) a izolačné spínače – sú priskrutkované priamo na pevné montážne dosky.

● Elektrické spojenia medzi zariadeniami a prípojnicami sú pevne zapojené pomocou medených alebo káblových spojov, nie zásuvných kontaktov.

● Tento fixný prístup eliminuje mechanickú zložitosť, náklady a údržbu spojenú s posuvnými mechanizmami, vďaka čomu je ideálny pre stabilné, dlhodobé inštalácie, kde sa polohy obvodov menia len zriedka.

Modulárna konštrukcia krytu

● Kryt je vyrobený zo štandardizovaných modulárnych skríň, z ktorých každá má rovnakú výšku a hĺbku:

● Rozmery rámu: 2200 mm (V) × 600/800/1000/1200 mm (Š) × 600/800 mm (H)

● Každá skriňa je samostatný zváraný oceľový modul, ktorý je možné priskrutkovať vedľa seba a vytvoriť tak súvislú zostavu rozvádzačov.

● Rozvádzače sú funkčne klasifikované ako vstupné (napájacie-prijímacie), zbernicové-spojkové (zbernicové prepojenie) alebo napájacie (výstupné distribučné) jednotky.

Výhody produktu

Výhoda 1 – Konštrukčná robustnosť

Zosilnený oceľový rám 8MF pomáha udržiavať mechanickú stabilitu pod potvrdenou úrovňou odolnosti proti skratu. Menovitý špičkový výdržný prúd: 63 kA. Rám skrine je navrhnutý tak, aby podporoval požiadavky na odolnosť proti skratu špecifické pre daný projekt. Menovitý špičkový výdržný prúd je možné nakonfigurovať podľa potvrdeného elektrického návrhu.

Výhoda 2 – Modulárne a rýchle nasadenie

Štandardizované vstupné, spojovacie, napájacie skrine. Rovnaká výška/hĺbka. Rýchla konfigurácia projektu usporiadaním štandardných jednotiek vedľa seba. Znižuje čas inštalácie na mieste a zložitosť návrhu.

Výhoda 3 – nákladovo efektívny životný cyklus

Pevná montáž (bez výsuvných mechanizmov) znižuje počiatočné náklady. Žiadne posúvače zásuviek, zásuvné kontakty ani zložité zámky. Minimálna údržba, konkurencieschopné celkové náklady na vlastníctvo.

Výhoda 4 – Optimalizovaný tepelný manažment

Chladenie prirodzenou konvekciou: spodné žalúzie + horná odvetrávaná strecha. Vytvára komínový efekt – horúci vzduch stúpa von, studený nasáva dovnútra. Žiadne ventilátory, žiadny hluk, žiadna dodatočná údržba.

Výhoda 5 – Zjednodušená údržba a prevádzka

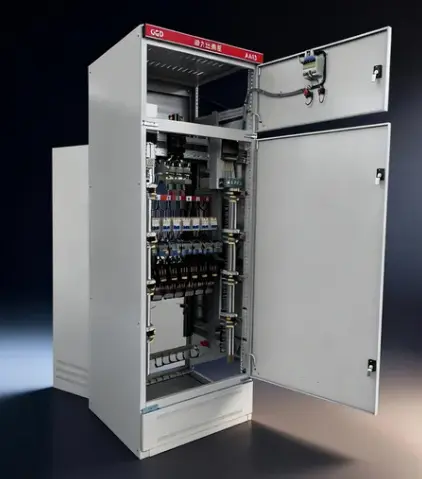

Ovládače, merače, ukazovatele na predných dverách v ergonomickej výške. Rukoväte ističov prístupné bez otvárania dverí. Priestranné vnútorné usporiadanie s oddelenou prípojnicou, ističom, káblovými priehradkami – jednoduchá vizuálna kontrola.

Vlastnosti produktu

Funkcia 1: Viacvrstvový práškový lakovací systém

Každý oceľový panel prechádza päťstupňovou predúpravou (odmasťovanie, oplachovanie, fosfátovanie, pasivácia a sušenie) pred tým, ako dostane jednotný elektrostatický epoxidovo-polyesterový práškový náter. Tento náter poskytuje vynikajúcu priľnavosť a odolnosť proti vlhkosti, čím zaisťujeModulárny nízkonapäťový rozvádzač pevného typu GGDzachováva svoj vzhľad a ochranu proti korózii aj v tropickom alebo priemyselnom prostredí s vysokou vlhkosťou.

Funkcia 2: Priehľadné oblúkové bariéry

Polykarbonátové bariéry medzi hlavnou prípojnicou a priehradkami zariadenia. Poskytuje viditeľné fyzické oddelenie pre bezpečnosť operátora počas kontroly a zároveň umožňuje vizuálne potvrdenie stavu prípojníc.

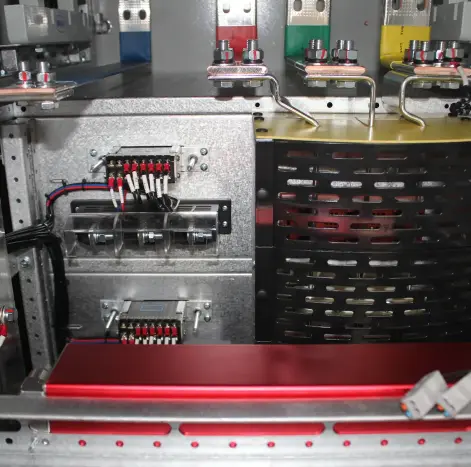

Funkcia 3: Priestranná zóna ukončenia káblov

● Veľký spodný káblový priestor s otvorenou priechodkovou doskou, vhodný pre veľké polomery ohybu napájacieho kábla. Súčasťou balenia sú nastaviteľné káblové svorky na odľahčenie elektrických spojov.

Funkcia 4: Integrovaná uzemňovacia prípojnica

Priebežná medená uzemňovacia prípojnica prebieha po celej montážnej dĺžke s predvŕtanými bodmi na skriňu. Zjednodušuje uzemnenie na mieste pre vstupné a výstupné obvody, čím sa zabezpečí súlad s uzemnením systému.

Funkcia 5: Vonkajšia rukoväť s visiacim zámkom

Rukoväte hlavného ističa namontované zvonku, uzamykateľné v polohe OFF. Umožňuje bezpečné mechanické LOTO počas údržby a poskytuje jasnú vizuálnu izoláciu.

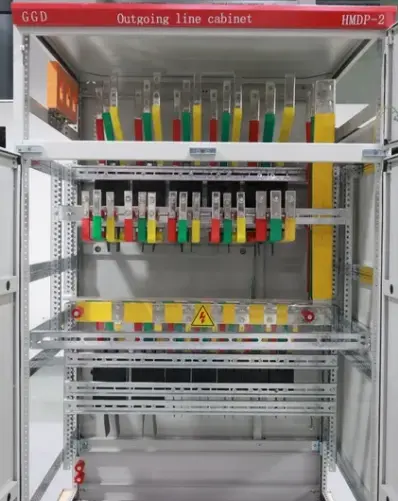

Funkcia 6: Flexibilná konfigurácia prípojníc

Podporuje horný/dolný káblový vstup a distribúciu 3P4W alebo 3P5W. Fázové prípojnice jasne označené štandardným farebným kódovaním (žltá, zelená, červená, modrá pre neutrálny vodič), aby sa minimalizovali chyby v zapojení.

Aplikácia produktu

Modulárny nízkonapäťový rozvádzač pevného typu GGD je široko nasadený v rôznych sektoroch, kde je prioritou spoľahlivá pevná distribúcia:

● Služby budov a infraštruktúra: Distribúcia osvetlenia schodísk vo výškových obytných vežiach, napájanie vetrania podzemných parkovísk a riadiace skrine pre mestské pouličné osvetlenie.

● Priemyselné pomocné systémy: Výkonové panely kompresorovej miestnosti, nekritické procesné motorové podávače v cementárňach a závodoch na výrobu kameniva a rozvádzače v továrňach.

● Úprava vody a odpadových vôd: Motorové napájače čerpacej stanice na príjem surovej vody a vypúšťanie upravenej odpadovej vody a napájanie zariadenia na dávkovanie chemikálií.

● Obnoviteľná energia: Kombinačné panely striedavého prúdu a pomocné rozvodné dosky napájania v solárnych farmách namontovaných na zemi.

● Obchodné zariadenia: Záložné panely na synchronizáciu a distribúciu generátorov v nákupných centrách a napájacie panely chladičov HVAC v energetických staniciach univerzitného kampusu.

● Dočasné a konštrukčné napájanie: Dočasné napájacie rozvodné skrine a napájacie panely stavebných zdvíhacích zariadení, kde pevná robustná konštrukcia ponúka lepšiu odolnosť ako ľahšie konštrukcie panelov.

Balenie a doprava

Každá skriňa nízkonapäťového rozvádzača GGD je chránená antikoróznou fóliou, penovou výplňou a exportným obalom z preglejky. Základňa skrine môže byť navrhnutá na manipuláciu s vysokozdvižným vozíkom podľa prepravných požiadaviek.

Balenie: stretch fólia, ochrana proti vlhkosti a preglejkové exportné puzdro

Doprava: FOB Ningbo, hlavné porty CIF alebo EXW k dispozícii

Upevnenie skrine: vnútorné komponenty vystužené pred odoslaním

Dokumenty: vrátane baliaceho zoznamu, schémy zapojenia a správy o skúške

Popredajný servis

Technická podpora pri inštalácii a uvedení do prevádzky

Schéma zapojenia a podpora výkresov rozloženia

Vedenie náhradných dielov pre ističe, merače a ovládacie prvky

Záručné podmienky podľa potvrdenej zmluvy o objednávke

Často kladené otázky

Q1: Aký je rozdiel medzi pevným rozvádzačom GGD a výsuvným rozvádzačom GCS/MNS?

GGD používa pevne namontované ističe a pevné pripojenia, zatiaľ čo GCS alebo MNS používajú výsuvné zásuvkové jednotky. GGD je cenovo výhodnejší pre stabilné distribučné systémy, kde okruhy nevyžadujú častú výmenu.

Q2: Dá sa skriňa GGD prispôsobiť podľa môjho jednoriadkového diagramu?

áno. Lugao môže nakonfigurovať vstupné, napájacie, zbernicové, meracie a kondenzátorové kompenzačné skrine podľa vašej elektrickej schémy a požiadaviek značky komponentov.

Q3: Aké značky komponentov možno použiť?

Bežné možnosti zahŕňajú ABB, Schneider, Siemens, CHINT, Delixi alebo iné projektom špecifikované značky v závislosti od rozpočtu a technických požiadaviek.

Q4: What documents are supplied before shipment?

Môžeme poskytnúť výkresy rozloženia, schémy zapojenia, správy o rutinných testoch, baliace zoznamy a fotografie produktov pred odoslaním podľa potvrdenej objednávky.
