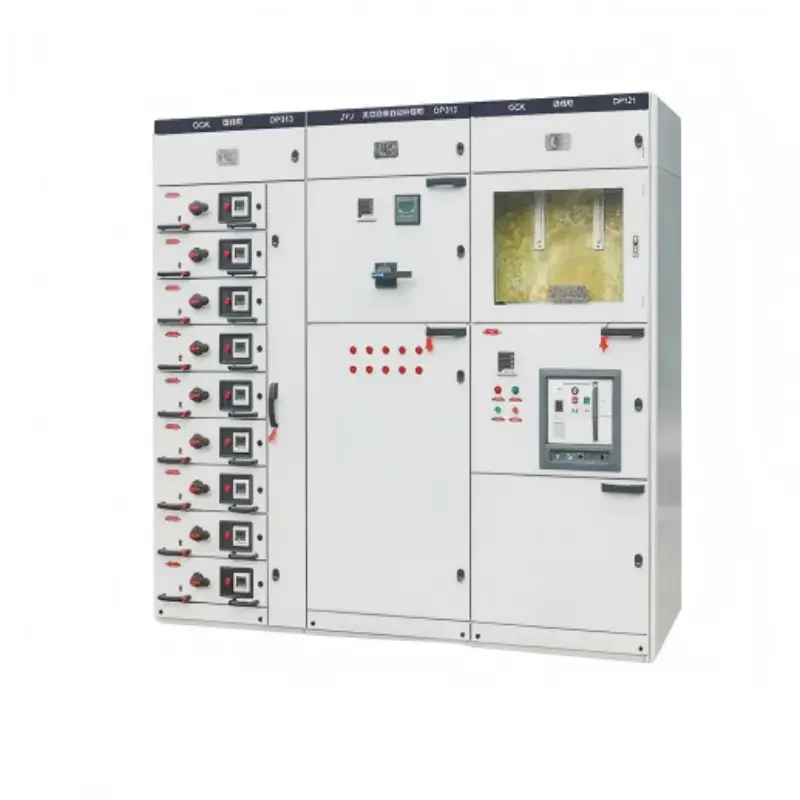

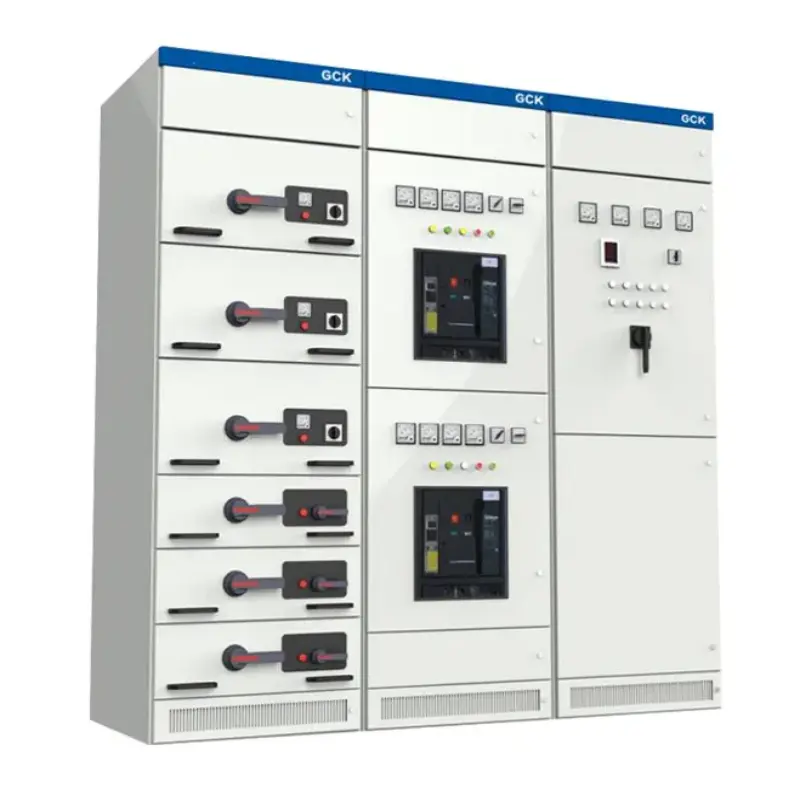

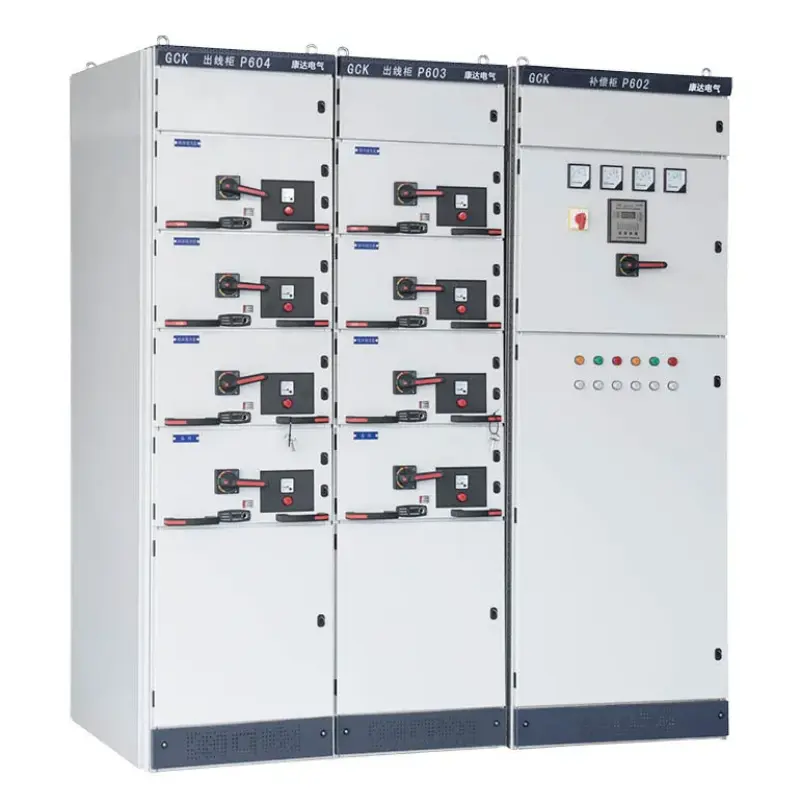

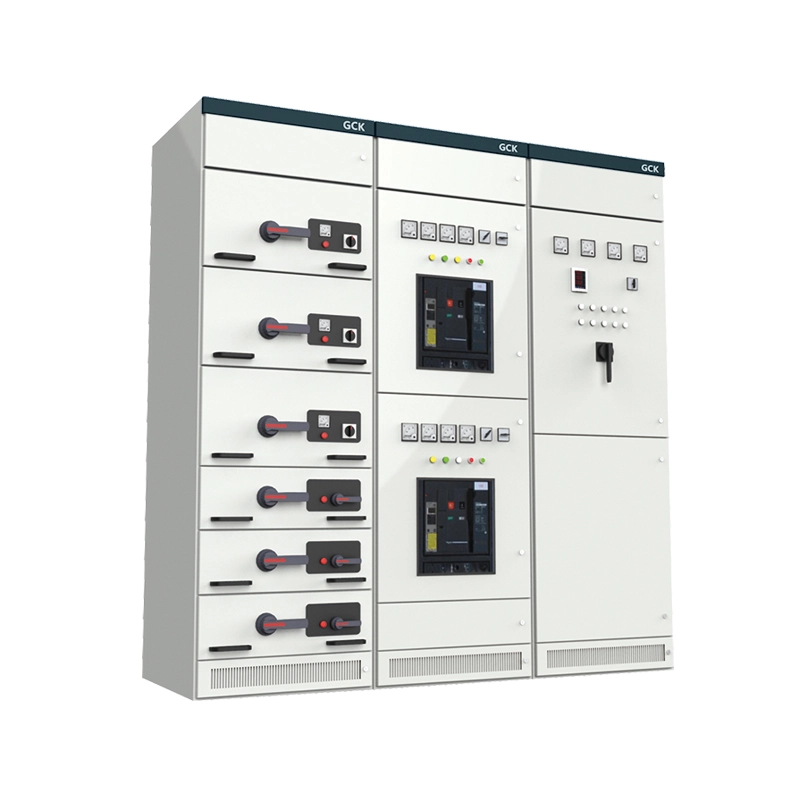

GCK C-profil Zostava Ekonomická rozvodná skriňa

GCK C-profilová zostava Ekonomická spínacia skrinka je anízkonapäťový (do 690V) uzavretý rozvádzačpomocou skrutkovaného oceľového rámu s C-profilom. C-profily sú za studena valcované, preddierované pozinkované oceľové kanály s 25 mm modulárnou mriežkou otvorov, čo umožňuje montáž bez zvárania alebo špeciálnych nástrojov.

Čo robí tento produkt?

● Distribúcia energie – Bezpečne dodáva energiu z hlavného zdroja do podávačov, motorov, osvetľovacích panelov a iných záťaží.

● Funkcia zásuviek – obsahuje výsuvné zásuvky (ističe, stýkače, softštartéry), ktoré možno vymieňať, kým je hlavná prípojnica pod napätím, čím sa minimalizujú prestoje.

● Rekonfigurácia na mieste – jednoducho pridávajte alebo presúvajte sekcie odskrutkovaním koncových dosiek, priskrutkovaním nových skríň a predĺžením prípojníc pomocou jednoduchých súprav.

● Ochrana a izolácia – Poskytuje mechanické blokovanie, uzávery a konfigurovateľnú formu oddelenia (Formulár 2b, 3b alebo 4b).

Možnosti prispôsobenia

Táto skrinka v podstate ponúka moderný výsuvspínací prístrojfunkčnosť — bezpečná údržba, vysoká hustota a modularita — za základnú cenu. Je ideálny pre malé až stredné priemyselné závody, komerčné budovy, infraštruktúrne projekty a rekonštrukcie s ohľadom na rozpočet, kde nemožno ohroziť kvalitu.

Parametre produktu (špecifikácia)

Nižšie sú uvedené kľúčové technické špecifikácie pre zostavu GCK C-profile Economic Switch Cabinet. Hodnoty sú založené na štandardných konfiguráciách a môžu byť prispôsobené špecifickým požiadavkám projektu.

Funkcie a aplikácie produktu (formát otázok a odpovedí)

Ekonomická rozvodná skriňa s profilom GCK C vyniká svojou jedinečnou kombináciou hospodárnosti, flexibility a osvedčeného výkonu. Nižšie odpovieme na najčastejšie otázky zákazníkov týkajúce sa jeho funkcií a vhodných aplikácií.

Q1: Čo robí dizajn C-profilu hospodárnejším ako zváraný rozvádzač?

Odpoveď: Tri dôvody: (1) Skrutkovaný rám eliminuje drahé zváracie prípravky. (2) Vopred dierovaná 25 mm mriežka odstraňuje vlastné vŕtanie. (3) Poškodené profily je možné vymeniť jednotlivo, nie celý rám. Keď si kúpite ekonomickú skriňu s C-profilom zostavy GCK, platíte za hodnotu, nie za prepracovanie.

Q2: Je skrutkovaná konštrukcia dostatočne pevná pre priemyselné prostredie?

A: Áno. Pri správnom krútiacom momente (M8:18Nm, M10:35Nm) spĺňa IEC 61439-2 a odoláva skratovým silám 50kA bez trvalej deformácie. Pre extrémne vibrácie (napr. raziace lisy alebo lode) odporúčame naše zváranéSéria MNS. Pre 95 % priemyselných/komerčných lokalít je GCK C-profil viac než dostatočný.

Q3: Ako sa pozinkovaný povrch porovnáva s práškovým lakovaním?

Odpoveď: Žiarové zinkovanie po dierovaní pokrýva všetky povrchy – vrátane rezaných hrán a otvorov – rovnomernou vrstvou zinku ≥65μm. Neštiepi sa ani nekoroduje, keď za ním presakuje vlhkosť, čím prekonáva práškové lakovanie vo vlhkom prostredí (napr. úprava vody, textilné továrne). V prípade potreby farby je možné na pozinkovanú vrstvu naniesť práškový náter.

Otázka 4: Aké sú najbežnejšie scenáre aplikácie?

Odpoveď: Na základe tisícok globálnych inštalácií je zostava GCK C-profile Economical Switch Cabinet najčastejšie nasadzovaná v:

Malé a stredné priemyselné závody: spracovanie potravín, lisovanie plastov, kovovýroba a textilné závody

Komerčné budovy: obchodné centrá, hotely a administratívne budovy

Čistenie vody a odpadových vôd: čerpacie stanice, zavlažovacie a odsoľovacie systémy

Projekty modernizácie: výmena starých pevných rozvádzačov za moderné výsuvné rozvádzače

Dočasné energetické zariadenia: staveniská, banské tábory a systémy napájania udalostí

Výrobné detaily a konkurenčné výhody

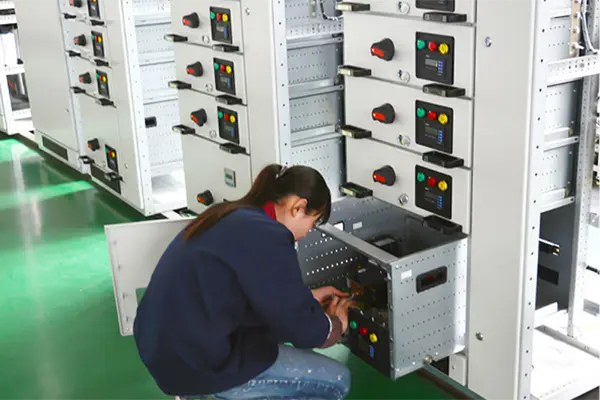

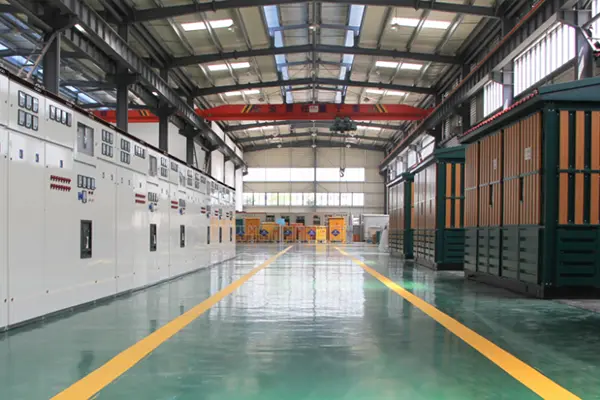

Výrobné detaily – Ako staviame zostavu GCK C-profilu Ekonomická rozvodná skriňa

V Lugao Power Co., Ltd. vyrábame každú zostavu GCK C-profil Ekonomická spínacia skrinka s konzistentnosťou, odolnosťou a jednoduchou montážou.

1. Výroba C-profilu:Japonský štandard Q235B 2,0 mm oceľová cievka → CNC dierovač 25 mm mriežka → tvar C za studena (presnosť ± 0,3 mm) → narezané na dĺžku → žiarovo pozinkované (≥65μm, ASTM A123).

2. Kolíska zásuvky:2,5 mm pozinkovaná oceľ s polohovacími jamkami a nylonovými valčekmi. Prijíma zásuvky 8E/2 až 24E pomocou adaptérovej dosky. Trojpolohové mechanické blokovanie (pripojené/testovacie/odpojené) s uzamykacou západkou.

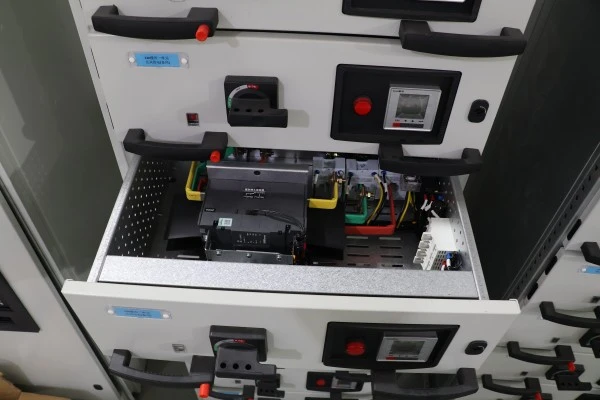

3. Zásuvková jednotka:1,5 mm oceľový predný panel, prášková farba RAL 7035, laserom gravírovaný štítok. Rukoväť s indikátorom O/I. Primárne kontakty: postriebrená meď (≥10μm), tulipánový dizajn s pružinou. Sekundárne vedenie: 2,5 mm² PVC medený drôt s očíslovanými dutinkami. Továrensky testované na kontinuitu, izoláciu a mechanickú prevádzku.

4. Prípojnicový systém:ETP meď (98% IACS), postriebrené spoje s uťahovacím momentom 35–40 Nm. Prípojnice podporované každých 500 mm (tesnejšie ako typických 800 mm). Vertikálne prípojnice sa pripájajú pomocou skrutkovaných medených prepojení.

5. Montáž a testovanie:Montáž riadená krútiacim momentom. Každá testovaná jednotka: dielektrikum (2,5 kV/1 min), kontinuita, mechanické blokovanie a nárast teploty pri 1,1-násobku menovitého prúdu. Zahrnutá správa o skúške z výroby.

Popredajný servis – Jednoročná záruka

Záručná doba:12 mesiacov od dátumu uvedenia do prevádzky, maximálne však 18 mesiacov od dátumu odoslania.

Na čo sa vzťahuje: Všetky výrobné chyby vrátane:

● Deformácia C-profilu pri menovitom mechanickom zaťažení

● Porucha blokovania zásuvky (neschopnosť zabrániť nesprávnemu vloženiu alebo vybratiu)

● Opotrebenie primárneho kontaktu presahujúce 0,5 mm v rámci záručnej doby

● Chyby sekundárneho zapojenia alebo uvoľnené koncovky spôsobené montážou vo výrobe

● Odlupovanie galvanizovaného povlaku (za predpokladu, že nie je prítomné žiadne vonkajšie odieranie)

Na čo sa nevzťahuje: Poškodenie spôsobené nesprávnou inštaláciou, neoprávnenou úpravou, prevádzkou presahujúcou hodnoty uvedené na typovom štítku, fyzickým vplyvom, koróziou v dôsledku vystavenia chemikáliám neuvedeným v objednávke alebo vyššou mocou (blesk, povodeň, požiar atď.).

Záväzok odpovede:

● Vzdialená technická podpora:do 8 pracovných hodín prostredníctvom e-mailu, WhatsApp alebo videohovoru.

● Preprava náhradných dielov:do 48 hodín pre záručné reklamácie (štandardný kuriér).

Dokumentácia dodávaná s každou zásielkou:

1. Správa o výrobnom teste (dielektrikum, kontinuita, nárast teploty)

2. Montážny výkres a jednoriadkový diagram

3. Plán zásuviek s uvedením hodnotenia a funkcie každej zásuvky

4. List so špecifikáciou krútiaceho momentu pre opätovnú montáž na mieste (objednávky KD)

5. Návod na obsluhu a údržbu
