XL-21 Pevný rozvádzač elektrickej energie

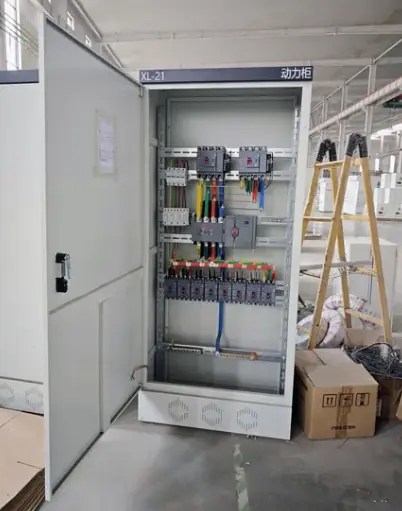

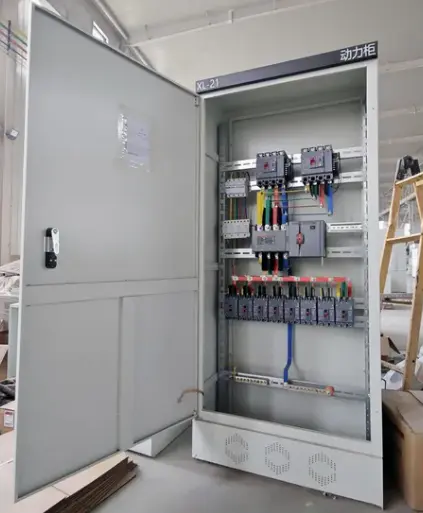

Spínací prístroj s pevnou rozvodnou skriňou XL-21 je nástenná alebo stojaca uzavretá nízkonapäťová rozvodná skriňa napájania, typicky dimenzovaná do 630 A. Vyznačuje sa pevnou vnútornou montážnou štruktúrou – čo znamená, že všetky ističe, stykače, merače a svorky sú trvalo namontované na vnútorných koľajniciach alebo montážnych doskách, namiesto toho, aby boli vyberateľné.

Čo robí tento produkt?

● Prijíma a distribuuje elektrickú energiu z hlavného prichádzajúceho zdroja do viacerých výstupných pobočiek

● Poskytuje nadprúdovú a skratovú ochranu pre nadväzujúce zariadenia pomocou lisovaných ističov (MCCB) alebo miniatúrnych ističov (MCB)

● Umožňuje miestne ovládanie motorov, svetelných okruhov a iných záťaží pomocou tlačidiel alebo prepínačov namontovaných na dverách

● Obsahuje meracie a monitorovacie zariadenia, ako sú ampérmetre, voltmetre a digitálne merače výkonu

● Izoluje obvody pre bezpečnú údržbu pomocou hlavného vypínača alebo ističa

Technické parametre

Normy a certifikácie

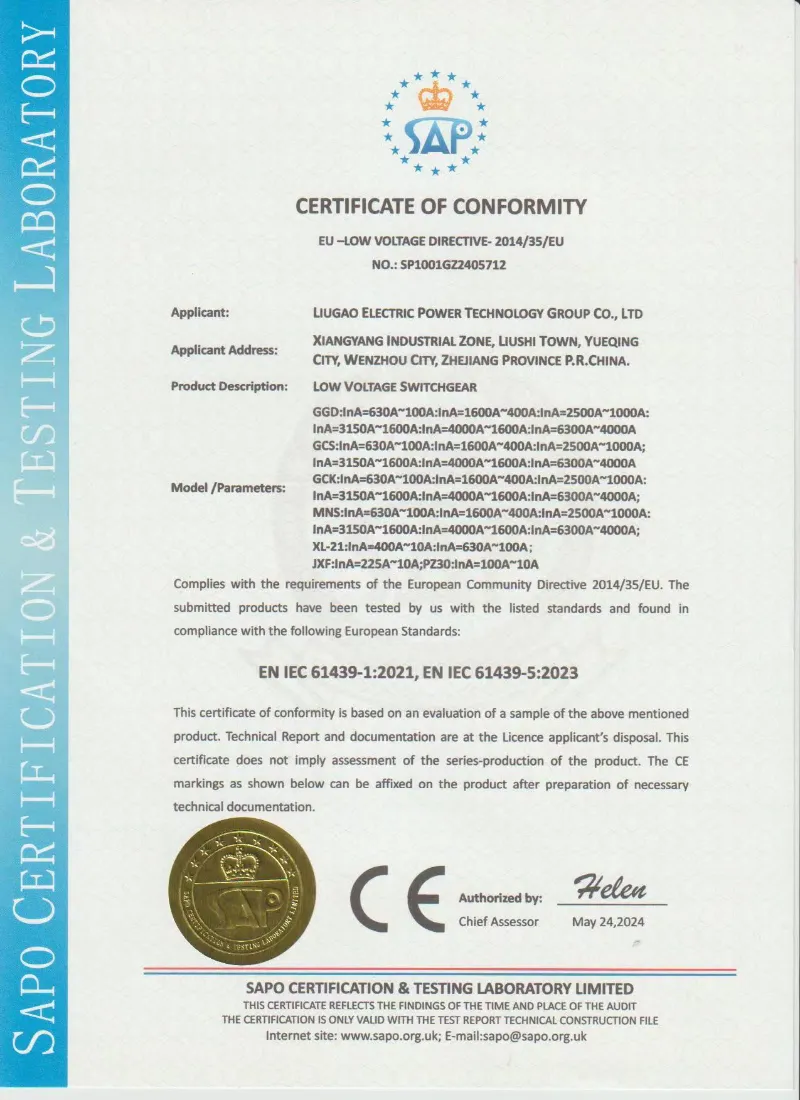

Pevný rozvádzač energie XL-21 možno vyrobiť podľa IEC 61439, GB/T 7251 a podľa technických požiadaviek špecifických pre daný projekt. Lugao Power podporuje továrenské rutinné testy pred odoslaním, vrátane testu izolačného odporu, testu výdržného napätia pri výkonovej frekvencii, kontroly zapojenia, testu mechanickej prevádzky a vizuálnej kontroly.

• IEC 61439 zostavy nízkonapäťových rozvádzačov a ovládacích zariadení
• Systém riadenia kvality v továrni ISO
• Správa o rutinnom teste je k dispozícii pred doručením
• Na požiadanie je podporovaná kontrola treťou stranou
• K dispozícii je OEM a prispôsobenie špecifické pre daný projekt

Na rozdiel od väčších výsuvnýchspínací prístroj, XL-21 je navrhnutý pre aplikácie, kde sú zmeny obvodu zriedkavé a jednoduchosť sa cení nad modulárnou flexibilitou. Jeho pevná konštrukcia ponúka nižšie počiatočné náklady, menšie rozmery a jednoduchšiu inštaláciu. Rozvodná skriňa XL-21 je v podstate ťahúňom malej až strednej distribúcie energie – spoľahlivá, nekomplikovaná a ekonomická.

Výhody produktu

Spínací prístroj s pevnou distribúciou energie XL-21 ponúka niekoľko presvedčivých výhod, vďaka ktorým je preferovanou voľbou pre aplikácie s pevnou distribúciou.

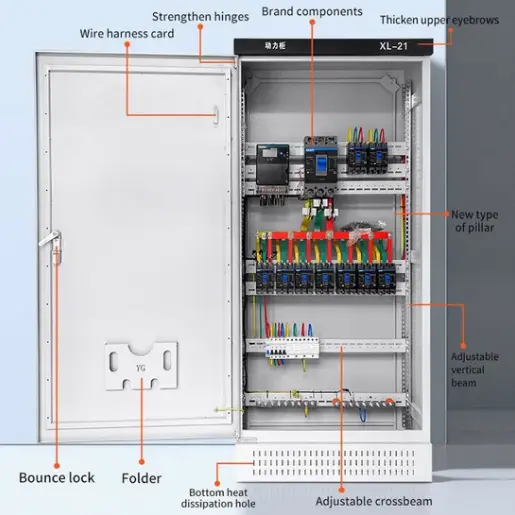

Vlastnosti produktu

Nízkonapäťový rozvodný panel obsahuje nasledujúce charakteristické vlastnosti, ktoré ho odlišujú od konkurenčných pevných rozvodných boxov.

Zváraný rám s dvojitým povlakom: Hlavný rám je vyrobený z ocele valcovanej za studena s hrúbkou 1,5 mm až 2,0 mm s nepretržitým oblúkovým zváraním v ochrannej atmosfére CO₂ na všetkých spojoch. Po zváraní sa celý kryt podrobuje odmasťovaniu, fosfátovaniu a elektrostatickému práškovému lakovaniu (minimálne 70 μm) v RAL 7035. Táto dvojvrstvová ochrana výrazne prekonáva nitované alebo skrutkovo zmontované krabice v korozívnom prostredí.

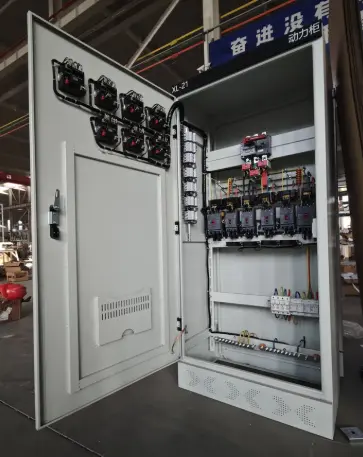

Krídlové dvierka s otváraním 130°: Predné dvierka sú vybavené odolnými pántmi z nehrdzavejúcej ocele, ktoré umožňujú otváranie 130°, plus trojbodový uzamykací mechanizmus (horný, stredný, spodný) s kľučkou podľa normy DIN. K dispozícii je priehľadné okienko prístroja na odčítanie merača bez otvárania dverí.

Odnímateľné bočné a zadné panely: Oba bočné panely a zadný panel sú odnímateľné pomocou štandardného šesťhranného kľúča. To umožňuje 360° prístup k vnútorným komponentom počas inštalácie alebo údržby – funkcia, ktorá sa zriedka vyskytuje v lacných rozvodných boxoch.

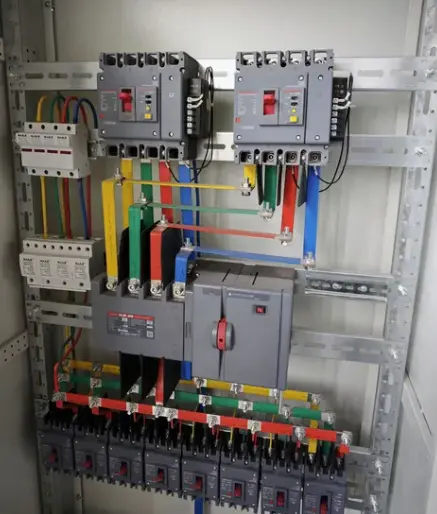

Univerzálne montážne lišty: Vnútorne je skriňa vybavená dierovanými montážnymi doskami (pre skrutkovacie zariadenia) a DIN lištami (pre zaklapávacie zariadenia). Tento dvojsystémový dizajn je vhodný pre akúkoľvek značku MCCB, MCB, stýkača alebo svorkovnice.

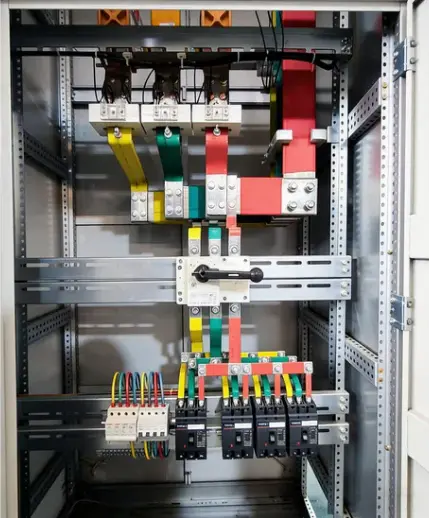

Integrované nulové a uzemňovacie prípojnice: Z výroby inštalovaná medená nulová tyč (plná kapacita) a uzemňovacia tyč (polovičná kapacita) vedú po celej výške krytu s predvŕtanými spojovacími bodmi každých 50 mm. Nie je potrebné pridávať samostatné prípojnice na mieste.

Systém vedenia káblov: Vertikálne káblové žľaby na ľavej aj pravej strane, každá s odnímateľnými krytmi. Na hornej, spodnej a oboch bočných stenách sú otvory pre vstup/výstup káblov. Samostatné vedenie riadiacej elektroinštalácie oddeľuje nízkonapäťové vedenie od napájacích káblov.

Vstupný izolačný spínač s blokovaním dverí: Kľučka hlavného spínača vstupného signálu je mechanicky blokovaná s prednými dverami — dvere sa nedajú otvoriť, pokiaľ nie je hlavný spínač v polohe OFF. Táto bezpečnostná funkcia zabraňuje náhodnému kontaktu so živými časťami.

Sieťotlačové označenie obvodov: Každá pozícia obvodu je jasne označená na vnútornej montážnej doske pomocou sieťotlače odolnej voči opotrebovaniu. Štítky nevyblednú ani sa neodlepujú ako lepiace nálepky.

Aplikácia produktu

Pevný rozvádzač napájania XL-21 je široko používaný v nasledujúcich sektoroch:

● Priemyselné závody – strojárne, montážne linky, zariadenia na manipuláciu s materiálom, zváracie stanice (typicky podávače 100A–630A)

● Komerčné budovy – nákupné centrá, kancelárske poschodia, maloobchodné predajne, reštaurácie (osvetlenie a distribúcia elektriny)

● Obytné komplexy – Podlahové rozvody bytového domu, občianska vybavenosť, osvetlenie parkovísk

● Infraštruktúra – Osvetlenie tunelov, napájanie mýtnych staníc, riadiace skrine pouličného osvetlenia

● Systémy HVAC – Hlavné rozvody pre chladiarne, vzduchotechnické jednotky, čerpadlá

● Dočasná sila staveniska – Stavebné prívesy, distribúcia energie na podujatia, súpravy na výrobu filmov

Vo všetkých týchto scenároch poskytuje elektrická rozvodná skriňa rovnováhu nákladov, spoľahlivosti a jednoduchosti údržby, ktorej sa zložitejšie rozvádzače nevyrovnajú.

FAQ

Aký je rozsah menovitého prúdu rozvádzača XL-21?

Pevný rozvodný box XL-21 môže byť zvyčajne nakonfigurovaný od 100A do 630A podľa projektového zaťaženia a návrhu obvodu.

Dokáže Lugao prispôsobiť rozloženie vnútorných komponentov?

áno. Môžeme prispôsobiť rozloženie ističov, ističov, stýkačov, meračov, svoriek, prípojníc a káblových vstupov podľa vašej jednoriadkovej schémy.

Aké informácie by som mal poskytnúť pre cenovú ponuku?

Uveďte menovité napätie, menovitý prúd, počet prichádzajúcich a odchádzajúcich obvodov, špecifikácie ističa, stupeň ochrany, typ inštalácie, množstvo a cieľový port.

Môžete poskytnúť schémy zapojenia pred výrobou?

áno. Spoločnosť Lugao môže poskytnúť výkresy usporiadania, schémy zapojenia a dokumenty s technickým potvrdením pred výrobou na schválenie zákazníkom.

Je skrinka XL-21 vhodná na vonkajšie použitie?

Štandardné skrine XL-21 sa používajú najmä v interiéri. Pre vonkajšie aplikácie vieme prispôsobiť vyššiu IP ochranu, dažďuodolnú štruktúru a antikorózny náter.

Balenie, doprava, popredajný servis a často kladené otázky

Balenie a doprava

Individuálne balenie:Každá skrinka je zabalená do VCI antikorózneho papiera, potom bublinkovej fólie, potom stretch fólie a nakoniec umiestnená do 10 mm preglejkovej prepravky s oceľovými chráničmi hrán.

Dodacie podmienky:FOB Ningbo, hlavné porty CIF alebo zo závodu.

Dodacia lehota:15 pracovných dní pre štandardné konfigurácie (až 10 jednotiek).

Popredajný servis – 1-ročná záruka

●Záručná doba:12 mesiacov od uvedenia do prevádzky alebo 18 mesiacov od odoslania, podľa toho, čo nastane skôr.

●Pokrytie:Výrobné chyby vrátane praskania zvaru rámu, zlyhania povlaku (neabrazívneho), chybného blokovania dverí a chýb v zapojení.

● Vylúčenia:Poškodenie spôsobené nesprávnou inštaláciou, preťažením nad menovitý prúd, fyzickým vplyvom, koróziou v dôsledku nešpecifikovaných chemikálií alebo vyššou mocou.
