Nízkonapäťový inteligentný zásuvkový rozvádzač MCS

Spoločnosť Lugao Power Co., Ltd. vám dôrazne odporúča zakúpiť si nízkonapäťový inteligentný zásuvkový rozvádzač MCS, nízkonapäťový výsuvný rozvádzač novej generácie, ktorý integruje vstavanú inteligenciu s mechanickou spoľahlivosťou. Medzi hlavné výhody patrí monitorovanie polohy zásuvky v reálnom čase, prediktívne varovanie pred teplotou, možnosť diaľkového ovládania a bezúdržbové sekundárne kontakty. Táto inteligentná platforma znižuje neplánované prestoje a umožňuje správu napájania na základe údajov.

Odoslať dopyt

Popis produktu

Nízkonapäťový inteligentný zásuvkový rozvádzač MCS je anízkonapäťový (do 690V AC) uzavretý rozvádzačzostava určená pre inteligentnú distribúciu energie a riadenie motora. Každá funkčná jednotka – vrátane ističov podávača, motorových štartérov, modulov spínania kondenzátorov a prístrojových jednotiek – je umiestnená v plne výsuvnej oceľovej zásuvke, ktorá sa zasúva do pevnej kolísky so samonastaviteľnými primárnymi a sekundárnymi kontaktmi.

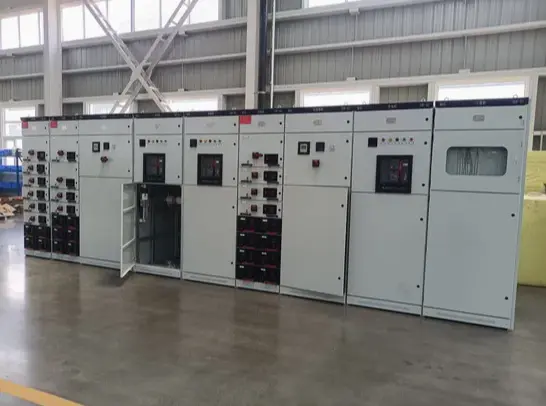

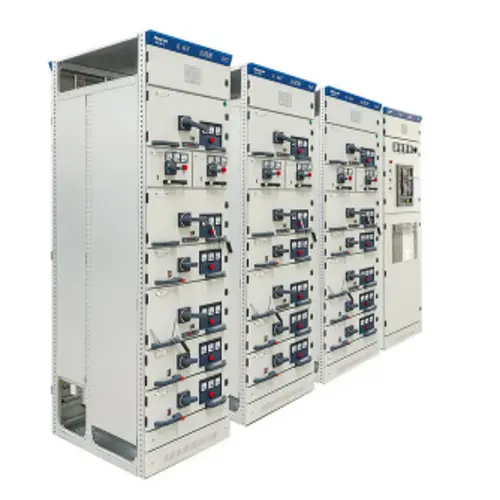

Mcs Low Voltage Intelligent Drawer Cabinet Switchgear

čo to robí?

● Bezpečne distribuuje napájanie do viacerých nadväzujúcich obvodov

● Ovláda motory (štart, zastavenie, spätný chod, regulácia rýchlosti cez softštartéry alebo VFD)

● Chráni zariadenie pred skratom, preťažením a koordináciou zemného spojenia

● Monitoruje energetické údaje lokálne prostredníctvom vstavaného LCD na každej zásuvke alebo vzdialene cez RS485/Modbus/Ethernet IP

● Poskytuje prediktívne upozornenia na údržbu, keď sa zistí opotrebovanie kontaktov, zvýšenie teploty alebo abnormálna poloha zásuvky

V podstate táto skriňa premieňa tradičný nízkonapäťový rozvádzač na inteligentný, komunikovateľný a udržiavateľný majetok.

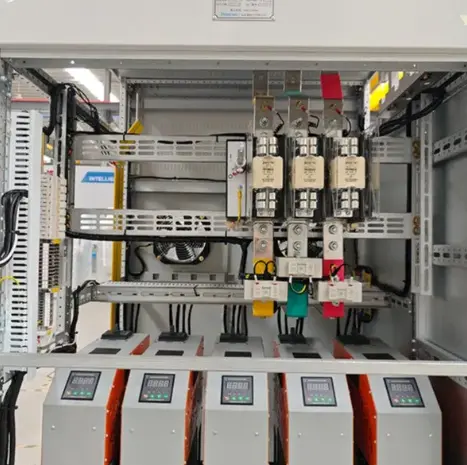

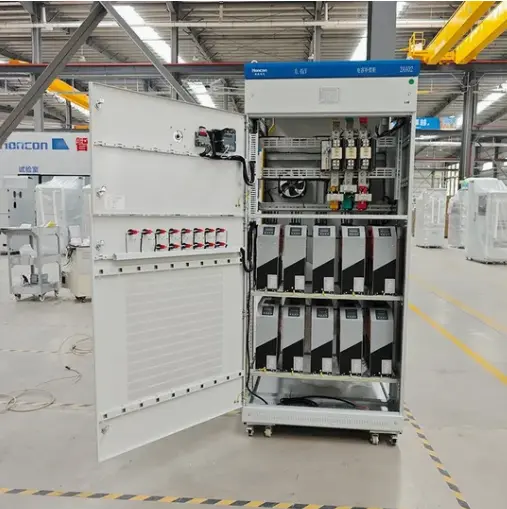

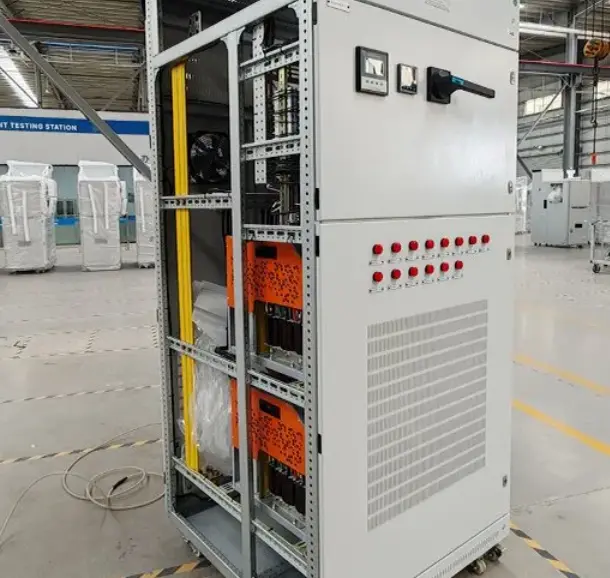

MCS intelligent drawer cabinet internal structure MCS draw-out drawer unit with monitoring module MCS switchgear busbar and cable compartment

Parametre produktu

Parameter	Špecifikácia
Menovité izolačné napätie (Ui)	1000V
Menovité prevádzkové napätie (Ue)	400V / 690V AC
Menovitý prúd (prípojnica)	Až 6300 A v závislosti od konfigurácie skrine a požiadaviek projektu
Menovitý prúd (zásuvka)	Až 800 A na zásuvku (väčšia s pevnou sekciou)
Menovitá odolnosť proti skratu (Icw)	Až 100 kA po dobu 1 sekundy, v závislosti od potvrdenej projektovej a testovacej dokumentácie
Menovitá maximálna odolnosť (Ipk)	220 kA
Veľkosti zásuviek	8E/2, 8E, 16E, 24E (podľa IEC 61439-2)
Indikácia polohy zásuvky	Pripojené / Testované / Izolované / Odtiahnuté (s elektronickým zálohovaním snímača)
Komunikačný protokol	Modbus RTU, Modbus TCP, Profibus DP, EtherNet/IP (voliteľné)
Monitorovanie parametrov na zásuvku	Prúd, napätie, výkon, energia, teplota (3 body), úroveň opotrebovania kontaktov
Trieda ochrany (kryt)	IP40 (štandard), IP54 (voliteľné)
Prevádzková teplota	-5 °C až +45 °C (zníženie nad 40 °C)
Vlhkosť	≤ 85 % bez kondenzácie
Normy	IEC 61439-1, IEC 61439-2, GB/T 7251.8

Vlastnosti a aplikácie produktu

Kľúčové vlastnosti nízkonapäťového inteligentného zásuvkového rozvádzača MCS

Funkcia	Popis
Digitálny údaj o polohe zásuvky	Každá zásuvka hlási svoju presnú polohu (pripojená/testovaná/izolovaná) centrálnemu HMI. Už žiadne hádanie.
Inteligentné monitorovanie teploty	Tri snímače PT100 na zásuvku merajú primárny kontakt, šasi a teplotu okolia. Výstrahy pri 85 °C.
Energeticky stály pamäťový čip na každej zásuvke	Ukladá ID zásuvky, hodnotenie, históriu údržby a prevádzkové hodiny. Samorozpoznateľné plug-and-play zásuvky.
Možnosť motorizovanej zásuvky	Pre vysokoprúdové zásuvky (≥400A), diaľkové vkladanie/vyberanie pomocou 24V DC motora. Operátor zostáva mimo zóny oblúkového blesku.
Antikondenzačný ohrievač so snímačom vlhkosti	Automatické ohrievače sa zapnú, keď je relatívna vlhkosť > 70% vo vnútri krytu. Zabraňuje zvodovým prúdom.
Integrované meranie energie (trieda 1.0)	Každá zásuvka obsahuje čip na meranie energie; nie sú potrebné žiadne externé merače.

Typické aplikácie

● Dátové centrá – monitorovanie podávača v reálnom čase a diaľkové ovládanie ističa

● Nemocnice – rýchla výmena zásuviek bez ovplyvnenia kritických záťaží

● Úpravne vody – tolerancia vysokej vlhkosti s antikondenzačnými ohrievačmi

● Automobilová výroba – štartovanie motora s prediktívnou indikáciou opotrebenia

● Komerčné výškové budovy – čiastkové meranie energie na podlažie nájomcu po zásuvke

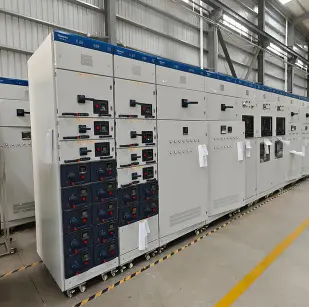

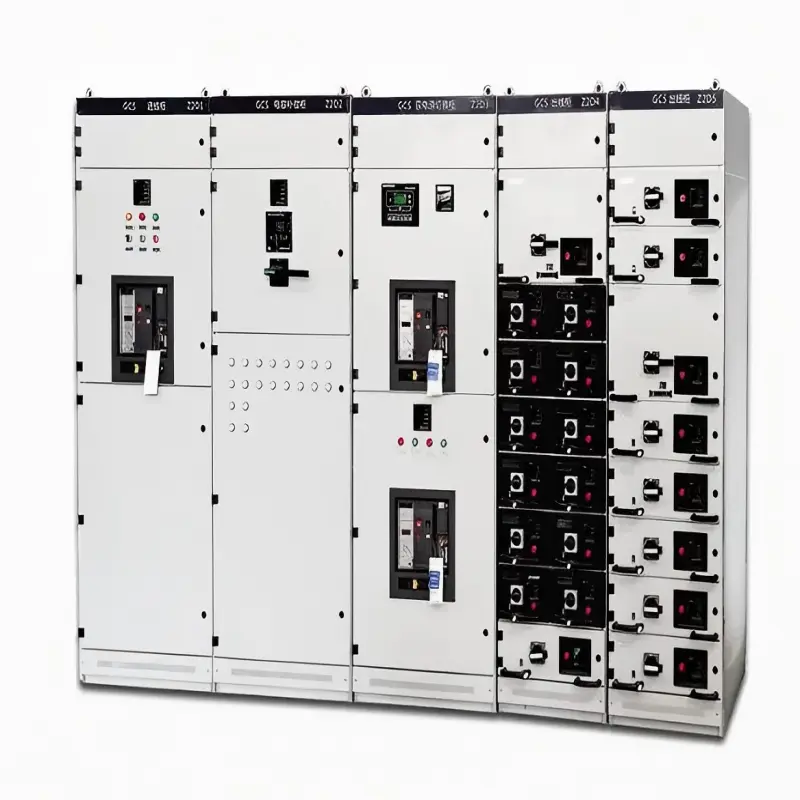

Mcs Low Voltage Intelligent Drawer Cabinet Switchgear

Podrobnosti o výrobe

Každý nízkonapäťový inteligentný zásuvkový spínací prístroj MCS od Lugao Power Co., Ltd. je vyrobený s presnosťou a dôrazom na detail:

● Výroba krytu: 1,5 mm až 2,0 mm pozinkovaná oceľ, plne zváraný rám. Práškové lakovanie RAL 7035, minimálna hrúbka 70μm. Test soľným postrekom ≥ 400 hodín podľa ISO 9227.

● Systém prípojníc: ETP meď s vysokou vodivosťou (čistota 99,9 %). Všetky spoje postriebrené (minimálne 8μm). Prípojnice plne izolované teplom zmrštiteľnými manžetami dimenzovanými na 1000V.

● Šasi zásuvky: Vyrobené z 2,5 mm ocele valcovanej za studena s pasiváciou odolnou voči korózii. Samomazné polymérové vodiace lišty zaručujú plynulý pohyb počas > 5 000 cyklov.

● Primárne kontakty: Hroty zo zliatiny medi a volfrámu na pružinovom ramene. Postriebrené kontaktné plochy. Dimenzované na 3 000 elektrických operácií bez opätovného pokovovania.

● Sekundárne kontakty: 24-kolíkový postriebrený zásuvný konektor s pozlátenými kolíkmi. Kontaktný odpor <1mΩ. Dimenzované na 10 000 cyklov vloženia/vytiahnutia.

● Inteligentná elektronika: Komponenty priemyselnej kvality s hodnotením -25 °C až +85 °C. Každý ovládač zásuvky prechádza 72-hodinovým zapálením a kalibráciou podľa národných noriem.

● Testovanie vo výrobnom závode: Každá jednotka je podrobená dielektrickému testu (2,5 kV/min), testu nárastu teploty (pri 1,1-násobku menovitého prúdu) a testu funkčnej komunikácie. Protokoly o skúškach archivované po dobu 15 rokov.

Certifikácia a zabezpečenie kvality – prečo si vybrať Lugao?

Certifikácia	Podrobnosti
IEC 61439-2	Dizajn v súlade s IEC 61439-1/2. Dokumenty o typových skúškach alebo inšpekčné správy tretích strán môžu byť poskytnuté podľa požiadaviek projektu.
ISO 9001:2015	Systém manažérstva kvality
ISO 14001:2015	Environmentálny manažment
Označenie CE	Súlad s LVD a EMC
RoHS	Všetky elektronické moduly neobsahujú olovo a sú v súlade s RoHS

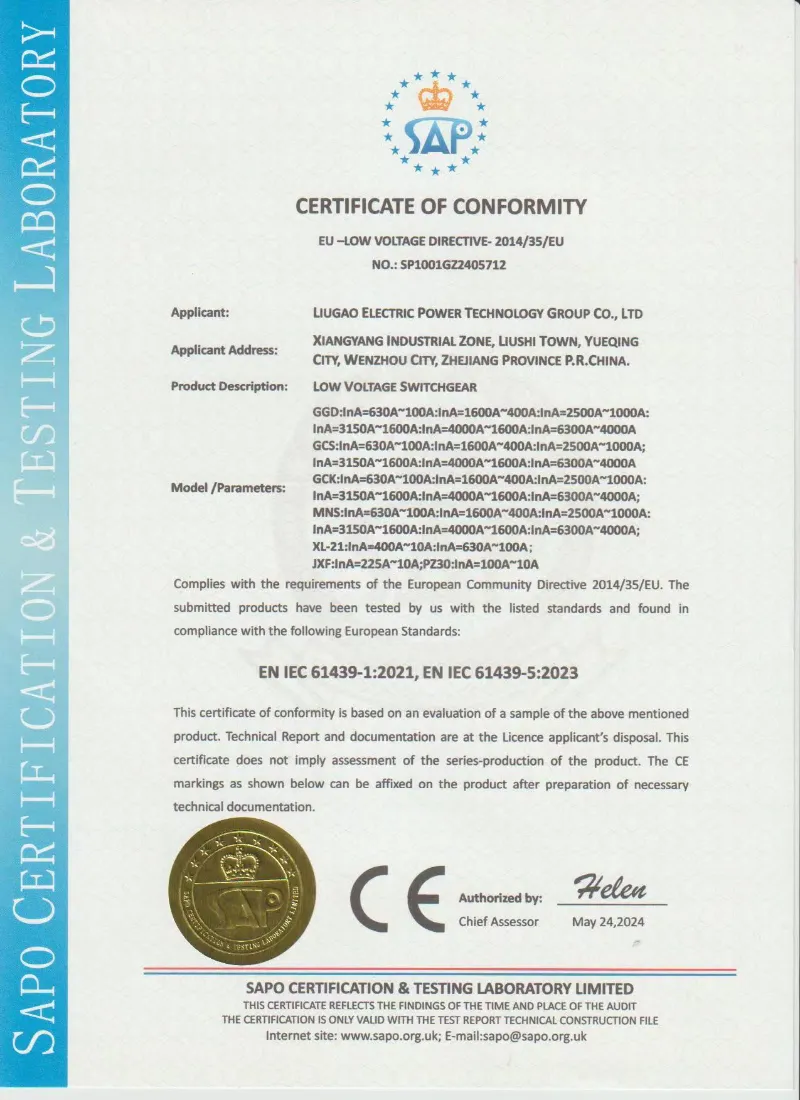

IEC 61439 of MCS Low Voltage Intelligent Drawer Cabinet Switchgear

Lugao ISO 9001 quality management certificate

Prečo si vybrať Lugao Power?

Schopnosť	Lugao riešenie
Inteligencia zásuvky	K dispozícii je sledovanie polohy zásuvky, teploty, energie a prevádzkového stavu
Komunikácia	Modbus RTU/TCP a ďalšie dostupné protokoly v závislosti od požiadaviek projektu
Motorizovaná zásuvka	Voliteľná motorizovaná zásuvková konštrukcia pre silnoprúdové zásuvkové jednotky
Doručenie	Dodacia lehota závisí od konfigurácie, množstva a značky komponentov
Záruka	Štandardná záruka s voliteľnou rozšírenou podporou na základe dohody o projekte

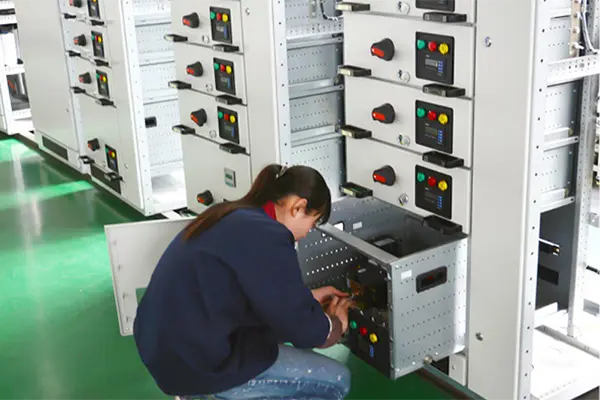

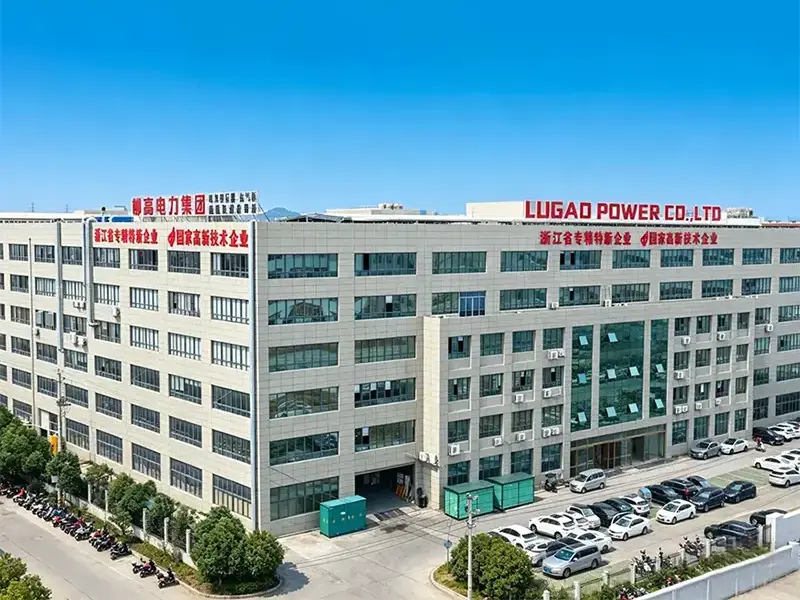

Lugao low voltage switchgear production workshop lugao Lugao factory testing for MCS low voltage switchgear

Možnosti prispôsobenia

Elektrická konfigurácia	Vstupná jednotka, napájacia jednotka, riadiaca jednotka motora, kompenzačná jednotka kondenzátora
Veľkosť zásuvky	8E/2, 8E, 16E, 24E podľa požiadaviek na zaťaženie
Komunikácia	Modbus RTU, Modbus TCP, Profibus DP, Ethernet/IP voliteľné
Funkcia monitorovania	Prúd, napätie, energia, teplota, poloha zásuvky a stav alarmu
Značka komponentu	ABB, Schneider, Siemens, CHINT alebo projektom špecifikované značky
Prípojnicový systém	Medená alebo hliníková prípojnica, prispôsobený menovitý prúd a úroveň skratu
IP ochrana	Štandard IP40, voliteľné IP54
Dokumentácia	Jednoriadková schéma, dispozičný výkres, schéma zapojenia, plán zásuviek a protokol o skúške

Často kladené otázky

Otázka 1: Prežije vstavaná pamäť zásuvky výpadok napájania?

A: Áno. Neprchavý FRAM čip uchová dáta po dobu najmenej 10 rokov bez externého napájania. Prevádzkové hodiny, protokoly udalostí a údaje o opotrebovaní kontaktov sú zachované.

Otázka 2: Je komunikačný protokol otvorený alebo proprietárny?

A: Otvorte. Používame štandardné registre Modbus RTU/TCP (dokumentované v našom návode). Môžete sa pripojiť k akejkoľvek tretej strane SCADA, PLC alebo BMS bez ďalších licencií brány.

Otázka 3: Čo sa stane, ak zlyhá snímač teploty zásuvky?

Odpoveď: Ovládač hlási „Chyba snímača“ na LCD zásuvke a prostredníctvom komunikácie. Mechanická prevádzka zostáva nedotknutá. Náhradnú súpravu snímača je možné nainštalovať za menej ako 5 minút bez vyberania zásuvky.

Q4: Môžem si objednať náhradné zásuvky bez primárneho ističa?

A: Áno. Nazývame to „prázdny obal inteligentnej zásuvky“ – zahŕňa šasi, sekundárne kontakty, pamäťový čip a monitorovaciu elektroniku, ale bez hlavného ističa. Svoj vlastný preferovaný istič si môžete nainštalovať neskôr.
