Prečo je kontrola čiastočného vypúšťania kritická v transformátorovej rozvodni skriňového typu?

V kompaktnej skriňovej trafostanici inštalovanej v obytnej štvrti je niekedy počuť slabé praskanie v blízkosti vysokonapäťového oddelenia. Väčšina okoloidúcich by si to nevšimla. Ale pre vyškoleného technika údržby je tento zvuk varovaním: čiastočné vybitie. Čiastočný výboj je lokalizovaný elektrický výboj, ktorý úplne nepremosťuje izoláciu medzi vodičmi. Je to príznak degradácie izolácie a ak sa nekontroluje, postupne naruší izoláciu, až kým nedôjde k úplnému rozpadu. V askriňová transformačná stanica, kde je zariadenie uzavreté v kompaktnom, utesnenom obale, je čiastočné vybitie obzvlášť nebezpečné. Stiesnený priestor sťažuje kontrolu a následky poruchy sú vážne: požiar, výbuch a výpadok prúdu pre celé štvrte.

Tento článok vysvetlí, prečo je kontrola čiastočného vybitia kritická v rozvodniach skriňového typu. Preskúmame príčiny čiastočného vybitia, podmienky, ktoré robia rozvodne skriňového typu obzvlášť zraniteľnými, metódy používané na detekciu a monitorovanie čiastočného vybitia a konštrukčné a výrobné postupy, ktoré tomu bránia. Poskytneme tiež podrobné špecifikácie pre naše produkty krabicových transformátorových rozvodní z našej továrne na adreseLugao Power Co., Ltd.,zvýraznenie vlastností, ktoré zaisťujú spoľahlivý izolačný výkon. Či už ste inžinier v energetike, správca zariadenia alebo špecialista na obstarávanie, tento článok vám poskytne technické znalosti, ktoré potrebujete na pochopenie a riešenie problému čiastočného vypúšťania v prostredí kompaktných rozvodní.

Obsah

• 1. Čo je čiastočný výboj a prečo k nemu dochádza?
• 2. Prečo sú skriňové transformátorové rozvodne obzvlášť zraniteľné?
• 3. Aké sú dôsledky nekontrolovaného čiastočného výboja?
• 4. Ako sa zisťuje a monitoruje čiastočný výboj?
• 5. Aké konštrukčné a výrobné postupy zabraňujú čiastočnému vybitiu?
• 6. Aké sú kľúčové špecifikácie pre našu skriňovú transformátorovú rozvodňu?
• 7. Často kladené otázky (FAQ)
• 8. Záver

1. Čo je čiastočný výboj a prečo k nemu dochádza?

Čiastočný výboj je lokalizovaný elektrický výboj, ktorý sa vyskytuje v izolačnom systéme, ale nepremosťuje úplne medzeru medzi dvoma vodičmi. Ide o čiastočné narušenie izolácie, ku ktorému dochádza v mieste oslabenia. Výboj je zvyčajne malá iskra alebo séria iskier, ktoré sa vyskytujú v dutine, trhline alebo pozdĺž povrchu v izolácii. Čiastočný výboj sa môže vyskytnúť v pevnej izolácii, v kvapalnej izolácii alebo v plynovej izolácii. Je to príznak chyby alebo koncentrácie napätia v izolačnom systéme. Samotný výboj nespôsobí poruchu okamžite, ale vytvára teplo, chemické vedľajšie produkty a mechanickú eróziu, ktoré postupne degradujú izoláciu. Postupom času sa izolácia oslabí natoľko, že dôjde k úplnému rozpadu.

Príčiny čiastočného výboja možno rozdeliť do troch kategórií: chyby v izolačnom materiáli, chyby vo výrobnom procese a chyby, ktoré vznikajú počas prevádzky. Chyby v izolačnom materiáli zahŕňajú dutiny, kontaminanty a nezrovnalosti v dielektrických vlastnostiach. Chyby vo výrobnom procese zahŕňajú slabú impregnáciu, neúplné vytvrdnutie a poškodenie počas montáže. Poruchy, ktoré vznikajú počas prevádzky, zahŕňajú tepelné starnutie, mechanické namáhanie a prenikanie vlhkosti. V rozvodni skriňového typu sa môžu vyskytnúť všetky tri kategórie porúch. Kompaktný dizajn, utesnený kryt a vysoké elektrické namáhanie v malom priestore vytvárajú podmienky, ktoré sú priaznivé pre čiastočné vybitie. V tabuľke nižšie sú zhrnuté bežné príčiny čiastočného výtoku a podmienky, ktoré ho podporujú.

V Lugao Power Co., Ltd. rozumieme príčinám čiastočného vybitia a navrhujeme naše produkty skriňových transformátorových rozvodní s cieľom minimalizovať riziko. Používame vysokokvalitné izolačné materiály, dodržiavame prísne výrobné procesy a testujeme každú jednotku na čiastočné vybitie predtým, ako opustí našu továreň.

2. Prečo sú skriňové transformátorové rozvodne obzvlášť zraniteľné?

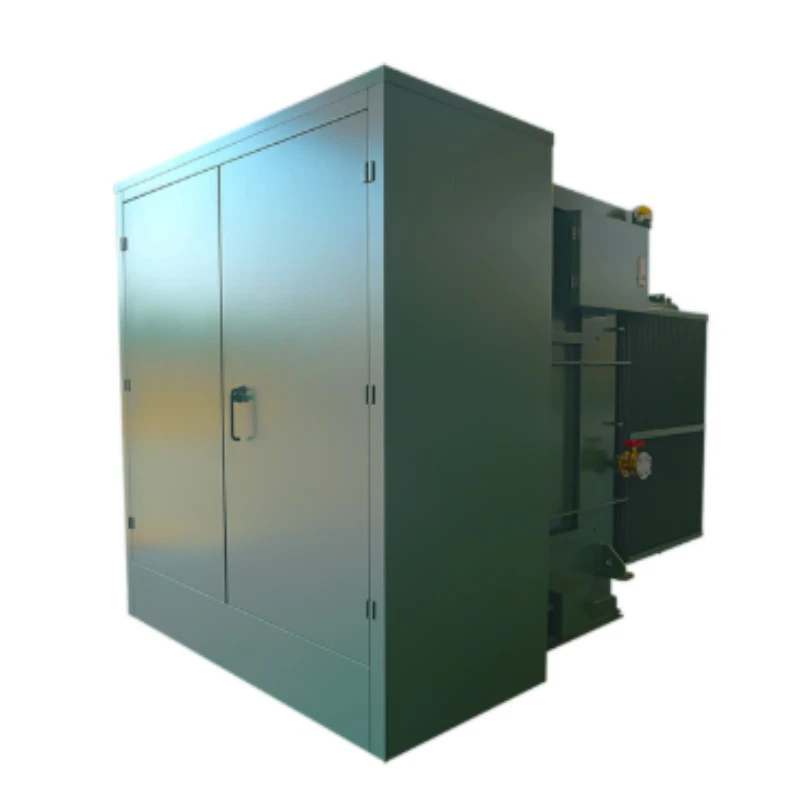

Skriňové transformátorové rozvodne sú kompaktné, prefabrikované jednotky, v ktorých je umiestnený transformátor, vysokonapäťový rozvádzač, nízkonapäťové distribučné zariadenia a riadiace systémy v jednom kryte. Sú široko používané v obytných oblastiach, komerčných budovách a priemyselných parkoch, pretože sú kompaktné, ľahko sa inštalujú a esteticky nenápadné. Ich kompaktný dizajn a utesnená konštrukcia však vytvárajú špecifické výzvy pre kontrolu čiastočného vybíjania. Prvou výzvou je vysoké elektrické napätie. V kompaktnej rozvodni sa zmenšujú vzdialenosti medzi vodičmi a uzemnenými časťami, čo zvyšuje intenzitu elektrického poľa. Vyššia intenzita elektrického poľa zvyšuje pravdepodobnosť čiastočného výboja, najmä v miestach geometrickej diskontinuity, ako sú ostré hrany, rohy a výčnelky. Druhou výzvou je obmedzené prostredie. Utesnený kryt zachytáva teplo a vlhkosť, čo môže urýchliť starnutie izolácie a podporiť čiastočné vybitie. Treťou výzvou je náročnosť kontroly a údržby. Pretože je zariadenie uzavreté, je ťažké vizuálne skontrolovať izoláciu na známky degradácie. To znamená, že čiastočné vybitie môže zostať dlho nezistené, čo vedie k neočakávaným poruchám.

Nižšie uvedená tabuľka sumarizuje špecifické zraniteľnosti skriňových transformátorových staníc v porovnaní s konvenčnými vonkajšími rozvodňami.

V našej továrni riešime tieto slabé miesta starostlivým návrhom. Používame optimalizovanú distribúciu elektrického poľa, efektívny tepelný manažment a robustnú kontrolu vlhkosti, aby sme minimalizovali riziko čiastočného vybitia. Do našich rozvodní tiež integrujeme systémy monitorovania čiastočných výbojov, aby sme poskytli včasné varovanie pred degradáciou izolácie.

3. Aké sú dôsledky nekontrolovaného čiastočného výboja?

Dôsledky nekontrolovaného čiastočného vybitia v rozvodni skriňového typu môžu byť vážne. Čiastočný výboj je progresívny jav. Začína to ako malý, lokalizovaný výboj a postupne eroduje izoláciu. Erózia vytvára vodivú cestu, ktorá nakoniec vedie k úplnému rozpadu, známemu ako flashover. Preskok v trafostanici môže spôsobiť výbuch, požiar a úplnú stratu zariadenia. Dôsledky presahujú samotnú rozvodňu. Porucha môže spôsobiť výpadok prúdu v celej oblasti obsluhovanej rozvodňou, čo má vplyv na domácnosti, podniky a kritickú infraštruktúru. Náklady na opravu alebo výmenu môžu byť značné a náklady na stratu výnosov a produktivity môžu byť ešte vyššie. Nižšie uvedená tabuľka sumarizuje progresiu čiastočného výboja a dôsledky v každom štádiu.

V Lugao Power Co., Ltd. berieme hrozbu čiastočného vybitia vážne. Naše produkty skriňových transformátorových rozvodní sú navrhnuté a testované tak, aby minimalizovali riziko čiastočného vybitia a poskytovali spoľahlivý výkon počas celej svojej životnosti. Ponúkame tiež systémy monitorovania čiastočného výboja, ktoré poskytujú včasné varovanie pred degradáciou izolácie, čo umožňuje naplánovať údržbu ešte pred výskytom poruchy.

4. Ako sa zisťuje a monitoruje čiastočný výboj?

Čiastočný výboj je možné zistiť pomocou rôznych metód, z ktorých každá má svoje výhody a obmedzenia. Najbežnejšie metódy sú elektrická detekcia, akustická detekcia a chemická detekcia. Elektrická detekcia meria vysokofrekvenčné prúdové impulzy, ktoré sú generované čiastočným výbojom. Táto metóda je vysoko citlivá a dokáže odhaliť veľmi malé výboje. Typicky sa používa na online monitorovanie, kde sú senzory trvalo nainštalované na zariadení. Akustická detekcia využíva ultrazvukové senzory na detekciu zvukových vĺn generovaných čiastočným výbojom. Táto metóda je užitočná na lokalizáciu zdroja výboja. Chemická detekcia analyzuje vedľajšie produkty čiastočného výboja, ako je ozón alebo oxidy dusíka, v plyne obklopujúcom zariadenie. Táto metóda je menej citlivá, ale môže poskytnúť jednoduchú indikáciu aktivity výboja. Nižšie uvedená tabuľka porovnáva rôzne metódy detekcie.

V našej továrni používame metódy elektrickej detekcie na testovanie našich produktov krabicových transformátorových rozvodní počas výroby. Ponúkame tiež voliteľné online monitorovacie systémy, ktoré možno integrovať do rozvodne, aby poskytovali nepretržité monitorovanie čiastočného vypúšťania. Tieto systémy používajú snímače HFCT na detekciu aktivity výboja a poskytujú alarm, ak hladina prekročí prednastavený prah. To umožňuje operátorovi vykonať nápravné opatrenia skôr, ako dôjde k poruche.

5. Aké konštrukčné a výrobné postupy zabraňujú čiastočnému vybitiu?

Zabránenie čiastočnému vybitiu v transformátorovej rozvodni skriňového typu si vyžaduje kombináciu starostlivého dizajnu, vysokokvalitných materiálov a prísnych výrobných procesov. Konštrukcia musí zabezpečiť, aby bolo elektrické pole rovnomerne rozložené a aby sa nevyskytovali miesta s vysokým napätím. Dosahuje sa to použitím zaoblených vodičov, vyhýbaním sa ostrým hranám a zachovaním primeraných vzdialeností. Izolačné materiály musia byť bez dutín a nečistôt. Výrobný proces musí zabezpečiť, aby bola izolácia správne impregnovaná a vytvrdená. V tabuľke nižšie sú zhrnuté kľúčové konštrukčné a výrobné postupy, ktoré zabraňujú čiastočnému vybitiu.

V našej továrni implementujeme všetky tieto postupy pri výrobe našich produktov krabicových transformátorových rozvodní. Pre naše epoxidové komponenty používame vákuové liatie, aby sme odstránili dutiny a zabezpečili homogénnu štruktúru izolácie. Kontrolujeme vlhkosť v našom výrobnom priestore, aby sme zabránili zachytávaniu vlhkosti v izolácii. A testujeme každú rozvodňu na čiastočné vybitie predtým, ako opustí našu továreň. Naše testovanie prebieha v súlade s IEC 62271-200 a ďalšími relevantnými normami a ku každej jednotke poskytujeme správy o testoch.

6. Aké sú kľúčové špecifikácie pre našu skriňovú transformátorovú rozvodňu?

Nasledujúca tabuľka poskytuje kľúčové špecifikácie pre naše produkty skriňových transformátorových rozvodní. Tieto špecifikácie sú navrhnuté tak, aby zabezpečili spoľahlivý výkon a minimálne riziko čiastočného vybitia v najnáročnejších aplikáciách.

V Lugao Power Co., Ltd. vyrábame produkty skriňových transformátorových rozvodní, ktoré spĺňajú tieto a ďalšie špecifikácie. Môžeme prispôsobiť rozvodňu tak, aby vyhovovala špecifickým požiadavkám projektu, vrátane špeciálnych napätí, špeciálnych úrovní ochrany a špeciálnych monitorovacích systémov. Naša továreň má odborné znalosti a vybavenie na výrobu vysokokvalitných rozvodní pre najnáročnejšie aplikácie.

7. Často kladené otázky (FAQ)

Otázka 1: Aká je prijateľná úroveň čiastočného vybitia pre rozvodňu skriňového typu?

Odpoveď: Prijateľná úroveň čiastočného vybitia závisí od triedy napätia a príslušných noriem. Pre 12 kV rozvodňu skriňového typu je typická požiadavka menej ako 5 pC pri 1,1-násobku menovitého napätia. Pre vyššie napätie môže byť požiadavka nižšia ako 10 pC. V Lugao Power Co., Ltd. sú naše rozvodne testované tak, aby spĺňali alebo prekračovali tieto požiadavky, a ku každej jednotke poskytujeme správy o testoch.

Otázka 2: Ako často by sa malo vykonávať testovanie čiastočného vybitia?

Odpoveď: Testovanie čiastočného vybitia by sa malo vykonávať počas výroby, počas uvádzania do prevádzky a pravidelne počas prevádzky. Pre online monitorovanie sa odporúča nepretržité monitorovanie pre kritické rozvodne. Pre pravidelné testovanie odporúčame každoročný test pre väčšinu aplikácií. Frekvencia sa môže zvýšiť pre staršie rozvodne alebo tie, ktoré majú v minulosti problémy s čiastočným vypúšťaním.

Otázka 3: Čo spôsobuje čiastočný výboj v skriňovej transformátorovej stanici?

Odpoveď: Čiastočný výboj je spôsobený chybami v izolačnom systéme, ako sú dutiny, nečistoty alebo poškodenie. Tieto chyby sa môžu objaviť počas výroby alebo sa môžu vyvinúť počas prevádzky v dôsledku tepelného starnutia, mechanického namáhania alebo prenikania vlhkosti. Kompaktný dizajn a utesnený kryt skriňovej rozvodne môže zvýšiť riziko čiastočného vybitia zvýšením elektrického napätia a zachytením vlhkosti.

Otázka 4: Dá sa opraviť čiastočné vybitie alebo je potrebné vymeniť rozvodňu?

Odpoveď: V niektorých prípadoch je možné čiastočný výboj opraviť výmenou dotknutého izolačného komponentu. Ak však výboj spôsobil značnú degradáciu, možno bude potrebné vymeniť celú rozvodňu. Najlepším prístupom je včasné zistenie čiastočného výboja, skôr než dôjde k významnému poškodeniu, a vykonanie nápravných opatrení. V našej továrni ponúkame služby opráv a výmeny našich produktov skriňových transformátorových rozvodní.

Otázka 5: Aký je rozdiel medzi čiastočným výbojom a korónovým výbojom?

Odpoveď: Čiastočný výboj a korónový výboj sú súvisiace javy. Korónový výboj je typ čiastočného výboja, ktorý sa vyskytuje na povrchu vodiča v plyne alebo kvapaline. Vyznačuje sa viditeľnou žiarou a syčivým zvukom. Čiastočný výboj je širší pojem, ktorý zahŕňa korónový výboj, ako aj výboj, ktorý sa vyskytuje v dutinách alebo pozdĺž povrchov v pevnej izolácii. V súvislosti so skriňovou transformátorovou stanicou je čiastočný výboj relevantnejším pojmom, pretože zahŕňa výboj v pevnej izolácii, čo je primárny problém.

8. Záver

Čiastočná kontrola vybíjania je kritická v skriňových transformátorových staniciach, pretože kompaktný dizajn a utesnený kryt vytvárajú podmienky, ktoré sú priaznivé pre degradáciu izolácie. Nekontrolované čiastočné vybitie môže viesť k úplnej poruche, ktorá spôsobí požiar, výbuch a výpadky prúdu. Zabránenie čiastočnému vybitiu vyžaduje kombináciu starostlivého dizajnu, vysokokvalitných materiálov a prísnych výrobných procesov. Vyžaduje si tiež účinnú detekciu a monitorovanie, aby sa identifikovali skoré príznaky degradácie a aby sa vykonali nápravné opatrenia skôr, ako dôjde k poruche. V Lugao Power Co., Ltd. sa naša továreň zaviazala vyrábať krabicové transformátorové rozvodne, ktoré spĺňajú najvyššie štandardy spoľahlivosti izolácie. Používame vákuovo odlievanú epoxidovú izoláciu, optimalizovaný dizajn elektrického poľa a prísne testovanie čiastočného vybitia, aby sme zaistili, že naše rozvodne poskytujú spoľahlivý výkon počas celej svojej životnosti.

Či už navrhujete novú rozvodňu, modernizujete existujúcu alebo hľadáte spoľahlivého partnera pre váš ďalší projekt, pozývame vás, aby ste kontaktovali náš technický tím a prediskutovali vaše požiadavky. Môžeme poskytnúť podrobné špecifikácie produktu, správy o teste čiastočného vybitia a aplikačnú podporu. Náš záväzok ku kvalite a spokojnosti zákazníkov z nás urobil dôveryhodného partnera pre projekty distribúcie energie po celom svete.

Kontaktujte Lugao Power Co., Ltd. dnesaby ste prediskutovali svoje požiadavky na skriňovú transformátorovú rozvodňu a zistili, ako môžu naše produkty zabezpečiť spoľahlivú prevádzku bez čiastočného vybitia pre váš systém distribúcie energie.
