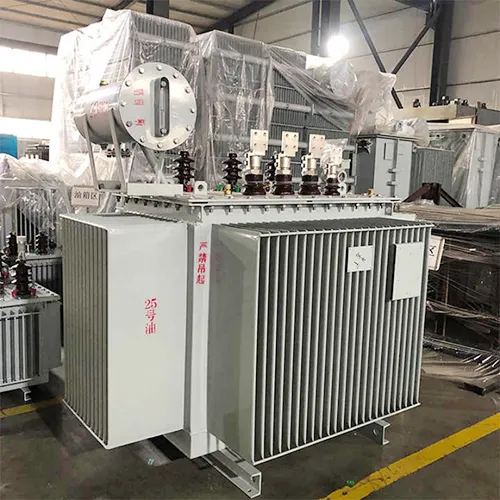

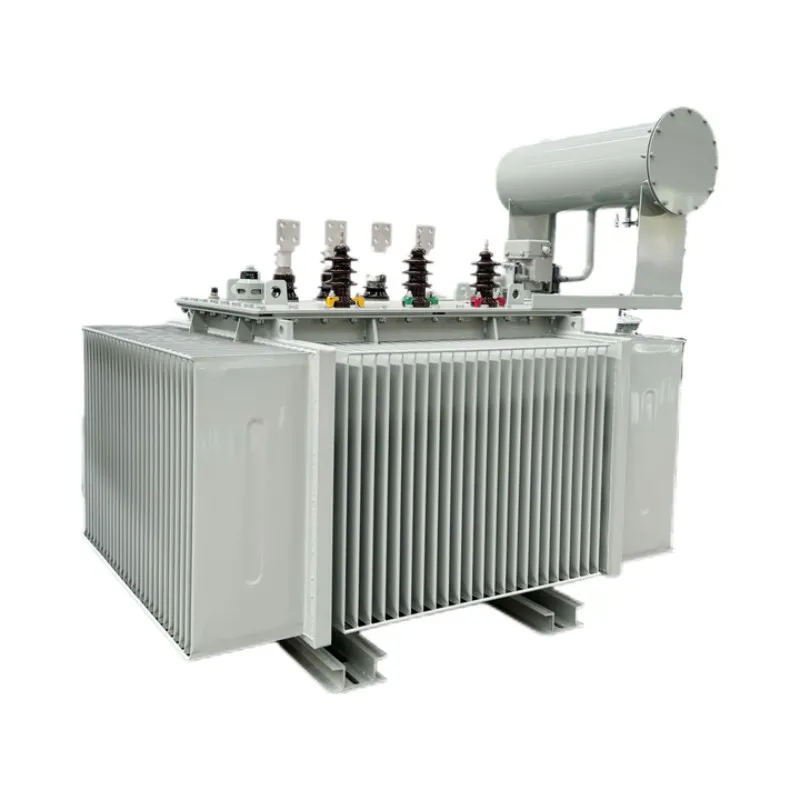

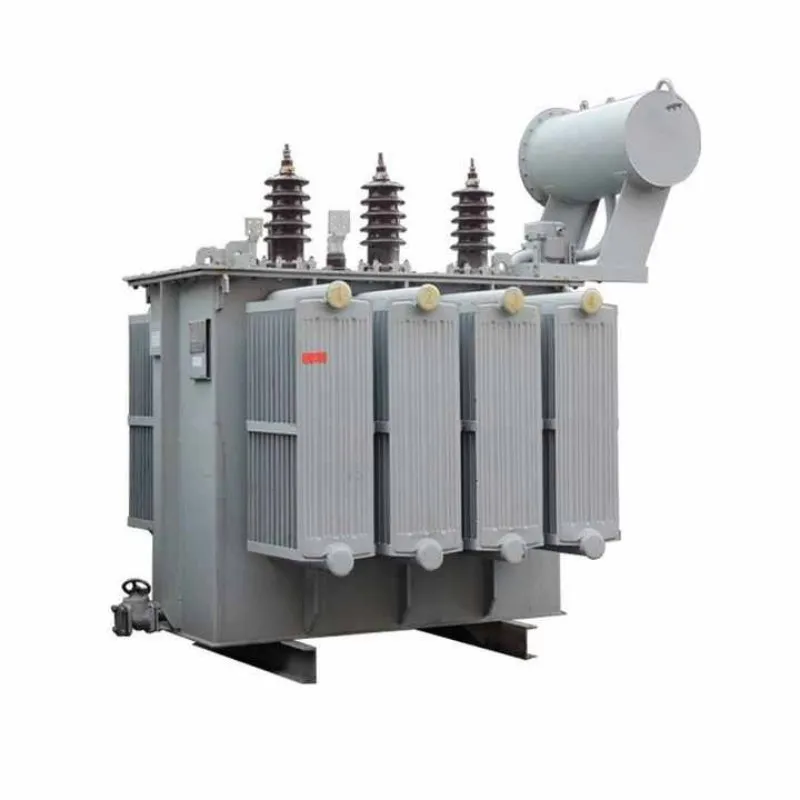

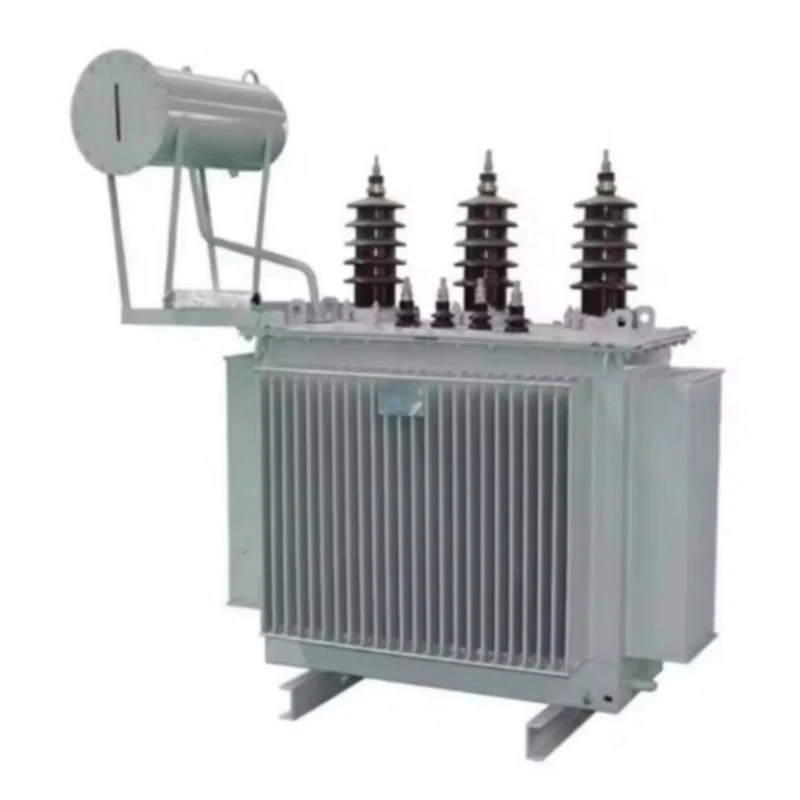

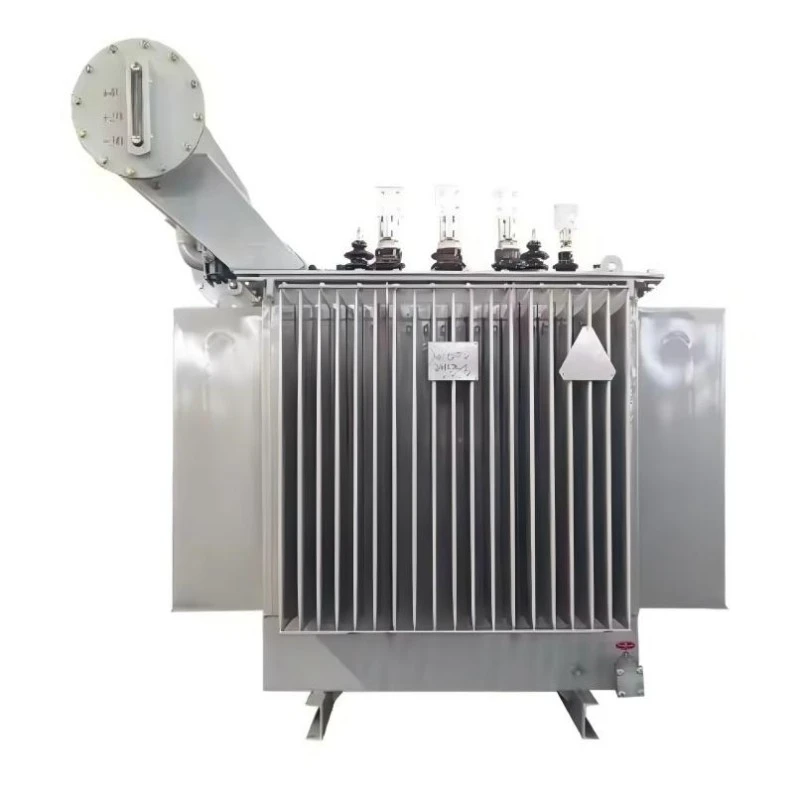

Plne uzavretý trojfázový vonkajší energeticky úsporný transformátor

Plne uzavretý trojfázový vonkajší energeticky úsporný transformátor je distribučné zariadenie novej generácie, ktoré je starostlivo navrhnuté na premenu elektriny stredného napätia (napríklad 10 kV alebo 35 kV) na bezpečnú nízkonapäťovú energiu (400 V/230 V) pre priemyselné, komerčné a rezidenčné aplikácie. Na rozdiel od tradičných transformátorov, ktoré vyžadujú pravidelné odbery vzoriek a údržbu oleja, má táto jednotka robustnú, hermeticky uzavretú nádrž, ktorá úplne izoluje izolačný olej od atmosféry. Táto konštrukcia zabraňuje oxidácii oleja a prenikaniu vlhkosti, čo sú hlavné príčiny degradácie a zlyhania izolácie.

Vo svojom jadre tento transformátor využíva vysoko priepustnú za studena valcovanú kremíkovú oceľ s orientovaným zrnom s pokročilým dizajnom stupňovitého preplátovaného spoja. Táto technológia minimalizuje magnetickú hysterézu a straty vírivými prúdmi, čím sa dosahujú hodnoty straty naprázdno, ktoré výrazne prekračujú národné normy energetickej účinnosti. Jednotka je optimalizovaná pre vonkajšiu inštaláciu a ponúka vynikajúcu odolnosť voči extrémnym teplotám, prachu a vlhkosti, čo z nej robí základný kameň modernej rozvodnej siete s nízkymi nárokmi na údržbu.

Vlastnosti a aplikácia produktu

Kľúčové vlastnosti

Bezúdržbová prevádzka: Plne utesnená vlnitá nádrž eliminuje potrebu konzervátora a odvzdušňovača, čím zabraňuje starnutiu oleja a znižuje náklady na údržbu.

Výnimočná energetická účinnosť: Znižuje straty naprázdno až o 20 % v porovnaní so štandardnými transformátormi série S11 prostredníctvom optimalizovaného jadra a medeného vinutia s vysokou vodivosťou.

Vynikajúca kapacita preťaženia:olejom ponorený chladiaci systém(ONAN) zaisťuje stabilnú prevádzku pri trvalom vysokom zaťažení a špičkovom odbere.

Robustná vonkajšia odolnosť: Postavený s povlakmi odolnými voči poveternostným vplyvom a krytím IP54, odoláva extrémnym teplotám (-25 °C až +40 °C), vlhkosti a UV žiareniu.

Vysoká odolnosť proti skratu: Mechanicky zosilnené vinutia s robustným upínacím systémom zaisťujú bezpečnosť a spoľahlivosť pri poruchách siete.

Hlavné aplikačné scenáre

Mestské a vidiecke energetické siete: Ideálne pre kompaktné rozvodne v obytných komunitách, komerčných centrách a vidieckych projektoch elektrifikácie, kde je nevyhnutné spoľahlivé vybavenie nenáročné na údržbu. Plne uzavretý trojfázový vonkajší energeticky úsporný transformátor vyniká v týchto prostrediach.

Priemyselné parky a továrne: Poskytuje stabilnú energiu pre ťažké stroje, spracovateľské linky a výrobné závody, s ľahkosťou manipuluje s premenlivými záťažami.

Integrácia obnoviteľnej energie: Ideálne pre solárne farmy a veterné elektrárne, kde sú vonkajšia odolnosť a vysoká účinnosť rozhodujúce pre zvýšenie napätia pre pripojenie k sieti.

Infraštruktúrne projekty: Nasadené na letiskách, v systémoch metra, dátových centrách a nemocniciach, kde sa nedá vyjednávať o spoľahlivosti napájania.

Dočasné a núdzové napájanie: Vďaka kompaktným rozmerom a robustnej konštrukcii je ideálny pre dočasné rozvodne alebo miesta núdzových opráv.

Parameter produktu (špecifikácia)

Podrobnosti o výrobe

Základný materiál a výrobný proces

Jadro tohto transformátora je vyrobené z vysoko permeabilnej za studena valcovanej kremíkovej ocele s orientovanou štruktúrou. Lamináty sú precízne strihané a stohované pomocou procesu 45° stupňovitého spoja, čím sa zaisťuje tesne integrovaný magnetický obvod. Táto technika minimalizuje straty vírivými prúdmi a znižuje magnetizačný prúd, čím tvorí základ jej schopnosti šetriť energiu. Jadro je zaistené polosuchou sklenenou páskou pre zníženie vibrácií a zabezpečenie tichého chodu.

Štruktúra vinutia

Vysokonapäťové aj nízkonapäťové vinutia sú konštruované z medených vodičov bez obsahu kyslíka, vybraných pre ich vysokú vodivosť a nízke odporové straty. Nízkonapäťové vinutie využíva konfiguráciu navinutú vo fólii s pozdĺžnymi olejovými kanálikmi, čo nielen zlepšuje odvod tepla, ale poskytuje aj vynikajúcu mechanickú pevnosť, aby odolalo silám pri skrate.

Technológia nádrží a tesnenia

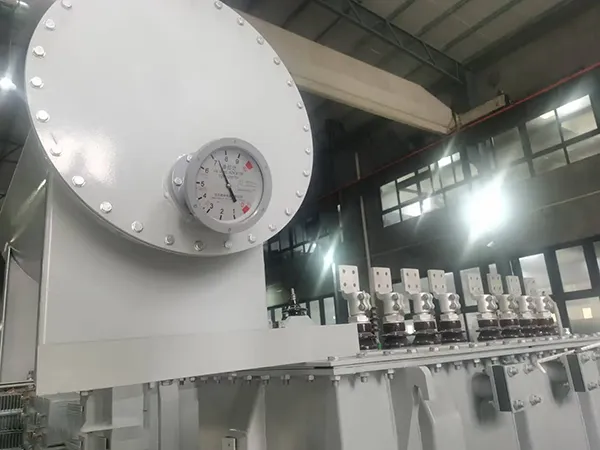

Charakteristickým znakom tohto transformátora je jeho plne utesnená vlnitá nádrž. Na rozdiel od konvenčných návrhov sa vlnité panely rozťahujú a sťahujú, aby sa prispôsobili zmenám objemu oleja v dôsledku kolísania teploty, čím sa eliminuje potreba tradičného konzervátora. To vytvára úplne uzavretý systém, ktorý zabraňuje kontaktu izolačného oleja s vonkajším vzduchom, čím sa eliminuje oxidácia, absorpcia vlhkosti a tvorba kalu. Pretlakový ventil a vysoko presný ukazovateľ hladiny oleja sú štandardné bezpečnostné prvky.

Izolačný systém

Plne uzavretý trojfázový vonkajší energeticky úsporný transformátor využíva vysokokvalitný minerálny izolačný olej, ktorý prechádza prísnym procesom vákuového sušenia a plnenia olejom. To zaisťuje, že v nádrži nezostáva žiadny zvyškový vzduch alebo vlhkosť, poskytuje vysoké počiatočné napätie čiastočného výboja a zaručuje dlhodobú dielektrickú spoľahlivosť.

Zabezpečenie kvality a certifikácia

Certifikáty: ISO 9001:2008, CE a komplexné správy o typových skúškach od národných testovacích centier transformátorov.

Rutinné testovanie: Každá jednotka sa podrobuje 100% testovaniu vo výrobe, vrátane testov bez záťaže, straty záťaže, skratovej impedancie, odolnosti voči indukovanému prepätiu a čiastočného vybitia.

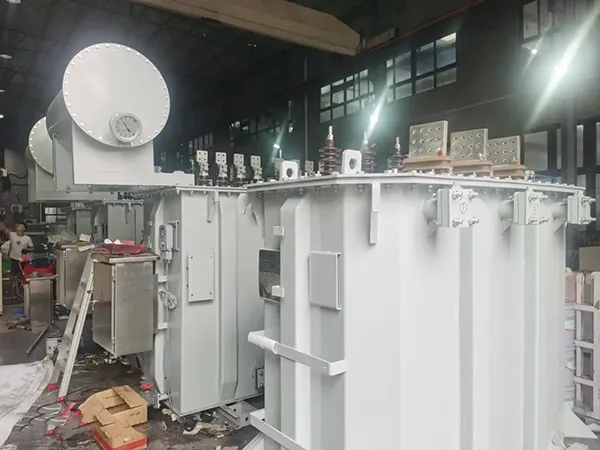

Kontrola kvality: Náš výrobný proces zahŕňa monitorovanie zostavy jadra, vinutia a konečnej montáže v reálnom čase, aby sme zabezpečili, že každý transformátor spĺňa naše prísne kritériá kvality.

Prečo si vybrať Lugao Power?

Výber Lugao Power znamená investíciu do produktu navrhnutého pre dlhú životnosť. Naša odbornosť vo výrobe plne utesneného trojfázového externého energeticky úsporného transformátora zaisťuje, že dostanete jednotku, ktorá nielen spĺňa vaše elektrické požiadavky, ale prispieva aj k nižším emisiám uhlíka a zníženiu prevádzkových rozpočtov.

Popredajný servis

5-ročná záruka: Garantujeme prevádzku bez úniku a odlupovania farby. Na akúkoľvek výrobnú chybu pri bežnom používaní sa vzťahuje bezplatná oprava alebo výmena.

Doživotná servisná podpora: Náhradné diely a technická pomoc sú k dispozícii počas celej životnosti transformátora.

30-ročná životnosť: Navrhnuté s vysokokvalitnými materiálmi, aby sa zabezpečilo tri desaťročia spoľahlivého výkonu.

Rýchla reakcia: V prípade poruchy zariadenia náš tím odpovie do jednej hodiny od oznámenia a do 24 hodín vyšle technický personál na miesto v rámci krajiny.

Balenie a dodanie

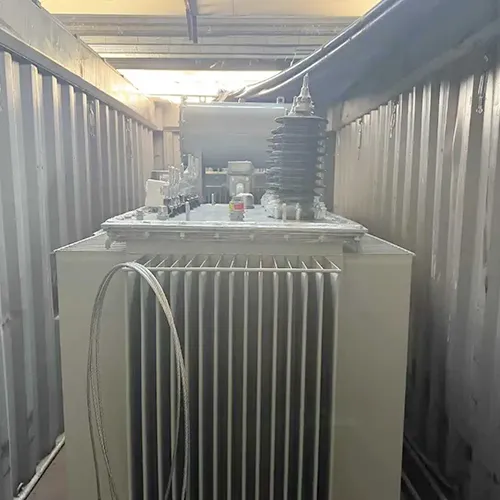

Balenie: Plne uzavretý trojfázový vonkajší energeticky úsporný transformátor je bezpečne zabalený v drevenej prepravke odolnej voči poveternostným vplyvom alebo zabalený pre optimálnu ochranu počas prepravy.

Prepravný stav: Dodáva sa naplnený olejom s plne utesnenou nádržou, spolu s výrobnými testovacími správami, inštalačnými manuálmi a podrobnými rozmerovými výkresmi.

Štandardné príslušenstvo: Každá jednotka obsahuje merač hladiny oleja, poistný ventil, číselníkový teplomer, vysokonapäťové a nízkonapäťové priechodky, uzemňovacie skrutky a kompletnú sadu hardvéru na inštaláciu.

Otázky a odpovede: Často kladené otázky

Otázka 1: Čo je to úplne uzavretý trojfázový vonkajší energeticky úsporný transformátor?

A1: Ide o distribučný transformátor určený pre vonkajšie použitie s hermeticky uzavretou nádržou. Na rozdiel od tradičných jednotiek s konzervátorom oleja táto konštrukcia zabraňuje kontaktu izolačného oleja so vzduchom, čím sa eliminuje riziko oxidácie a absorpcie vlhkosti, čo výrazne znižuje údržbu a predlžuje jeho životnosť.

Otázka 2: Ako tento transformátor šetrí energiu v porovnaní so staršími modelmi?

A2: Úspory energie sa dosahujú použitím kremíkovej ocele s orientovaným zrnom s vysokou priepustnosťou a optimalizovanou štruktúrou spojov jadra. To znižuje straty naprázdno (hysterézia a vírivý prúd) o viac ako 15-20% v porovnaní s konvenčnými transformátormi série S9 alebo S11, čo vedie k výraznému zníženiu účtov za elektrinu počas životnosti jednotky.

Otázka 3: Je tento transformátor skutočne bezúdržbový?

A3: Áno, za normálnych prevádzkových podmienok. Keďže úplne uzavretý trojfázový vonkajší energeticky úsporný transformátor používa vlnitú nádrž bez odvzdušňovača, olej nikdy nedegraduje vystavením vzduchu alebo vlhkosti. To eliminuje potrebu pravidelného testovania oleja, filtrovania alebo výmeny, ktoré sú potrebné pre konvenčné transformátory.

Q4: Can this transformer handle short-circuit conditions safely?

A4: Absolútne. Je navrhnutý s mechanicky zosilnenými vinutiami pomocou nízkonapäťových cievok vinutých fóliou a robustným upínacím systémom. Všetky jednotky sú počas fázy typového testovania podrobené prísnym testom nárazu nakrátko, aby sa zabezpečilo, že vydržia poruchy siete bez poškodenia.
