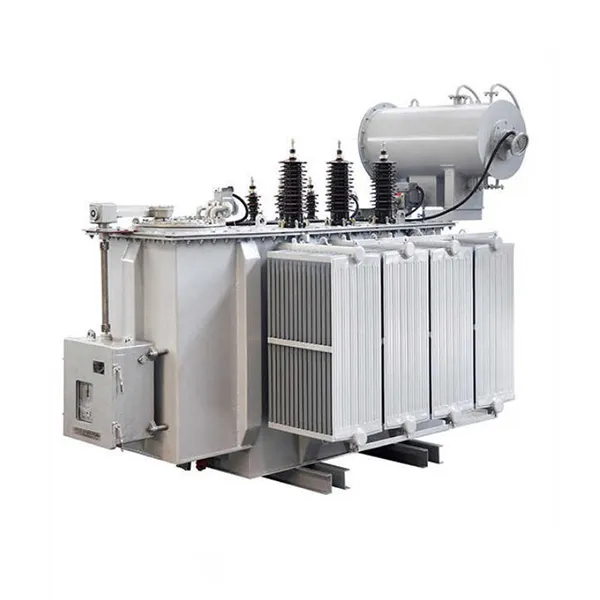

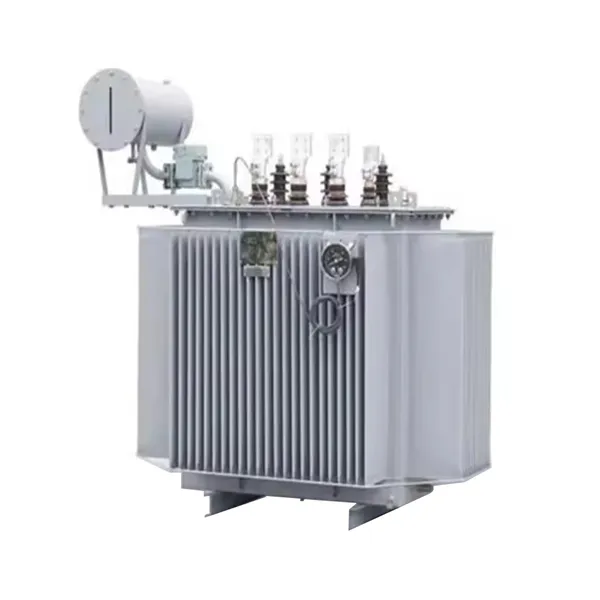

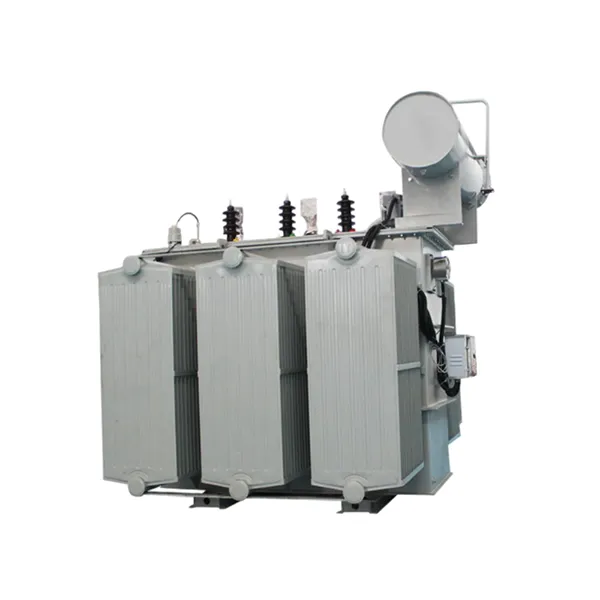

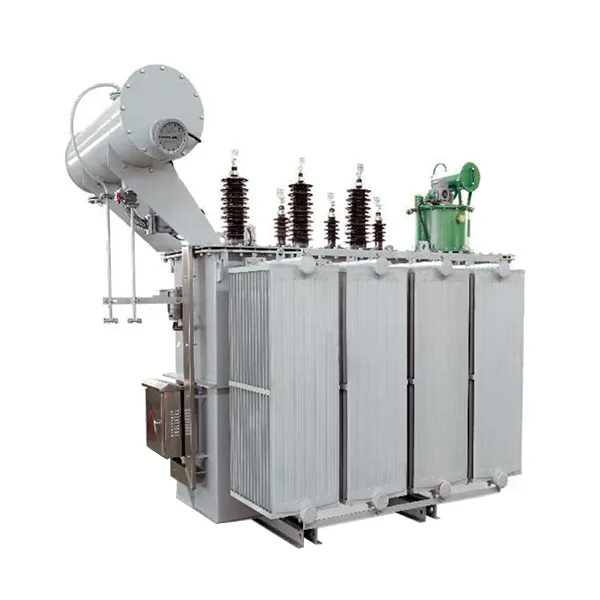

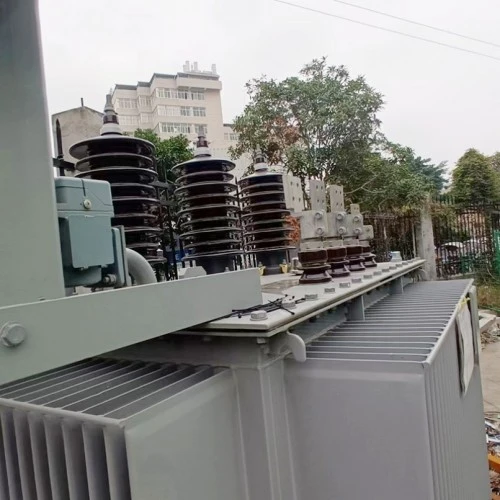

500kva olejový vonkajší vysokonapäťový transformátor

Tento trojfázový vonkajší vysokonapäťový transformátor ponorený do oleja s menovitým výkonom 500 kVA je navrhnutý na zníženie vysokého napätia, ako je 10 kV alebo 35 kV, na nízke napätie, ako je 0,4 kV, vďaka čomu je ideálny pre terminálové distribučné systémy. Transformátor je vybavený jadrom vyrobeným z vysoko priepustnej za studena valcovanej kremíkovej ocele s orientovaným zrnom s dizajnom stupňovitého spoja, ktorý účinne znižuje hysterézu a straty vírivými prúdmi. Hodnoty strát naprázdno výrazne prevyšujú národné normy.

Vysokonapäťové aj nízkonapäťové vinutia sú vyrobené z medených vodičov bez obsahu kyslíka. Nízkonapäťové vinutie využíva konfiguráciu s vinutými fóliami s pozdĺžnymi olejovými kanálikmi, čo podstatne zlepšuje mechanickú pevnosť a odolnosť proti skratu. Konštrukcia úplne utesnenej vlnitej nádrže poskytuje vynikajúci odvod tepla a zároveň automaticky kompenzuje zmeny objemu oleja. Táto konštrukcia zabraňuje kontaktu medzi izolačným olejom a okolitým vzduchom, čím sa eliminuje oxidácia oleja a prenikanie vlhkosti, čím sa predlžuje životnosť.

Olejový transformátor podporuje viaceré rozsahy odberu (±5 %, ±2×2,5 %), aby sa prispôsobili kolísaniu napätia v sieti. Jeho kompaktná, robustná konštrukcia je vhodná pre vonkajšie inštalácie na stĺpe, na plošine alebo na zemi a zaisťuje spoľahlivý výkon v rôznych klimatických podmienkach.

Parameter produktu (špecifikácia)

Vlastnosti a aplikácia produktu

Kľúčové vlastnosti

Vysoká energetická účinnosť: Využíva vysoko priepustnú kremíkovú oceľ a optimalizovanú štruktúru jadra, čím sa znižuje strata bez zaťaženia o viac ako 15 % v porovnaní s konvenčnými produktmi, čo prináša merateľné úspory energie počas životnosti zariadenia.

Plne utesnená konštrukcia: Konštrukcia vlnitej nádrže eliminuje potrebu konzervátora, ktorý zabraňuje oxidácii oleja a absorpcii vlhkosti, čo umožňuje bezúdržbovú prevádzku.

Vynikajúca odolnosť voči poveternostným vplyvom: Funguje spoľahlivo pri okolitých teplotách od -25°C do +40°C a vo výškach do 1000 metrov. Krytie IP54 zaisťuje odolnosť voči prachu a dažďu.

Vysoká odolnosť proti skratu: Vinutia sú mechanicky vystužené robustným upínacím systémom, ktoré prešli testami nárazu pri skrate, aby sa zaistila bezpečnosť pri poruchách siete.

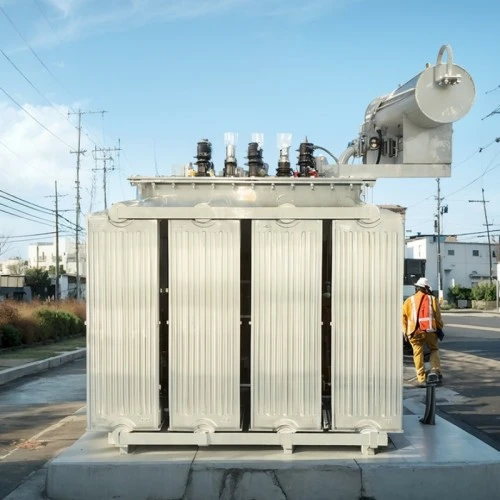

Flexibilná inštalácia: Kompaktné rozmery podporujú inštaláciu na stožiar, plošinu alebo pozemnú inštaláciu, ktorá sa prispôsobuje mestským aj vidieckym obmedzeniam.

Hlavné aplikačné scenáre

Mestské rozvodné siete: Vhodné pre obytné oblasti, komerčné štvrte a priemyselné parky, kde sa vyžaduje spoľahlivá terminálová distribúcia.

Priemyselné zariadenia: Poskytuje stabilnú nízkonapäťovú energiu výrobným závodom, spracovateľským linkám a ťažkým strojom a ľahko zvláda kolísavé zaťaženie.

Projekty obnoviteľnej energie: Široko používané vo fotovoltaických a veterných systémoch na výrobu energie na zvýšenie alebo distribučné aplikácie, so silnou prispôsobivosťou vonkajšiemu prostrediu.

Výstavba infraštruktúry: Nasadzované na letiskách, v systémoch metra, v nemocniciach a dátových centrách, kde je kritická vysoká spoľahlivosť napájania.

Dočasný a núdzový zdroj napájania: Kompaktný a prenosný dizajn ho robí ideálnym pre dočasné rozvodne alebo scenáre núdzových opráv.

Podrobnosti o výrobe

Základný materiál a výrobný proces

Jadro je vyrobené s použitím vysoko priepustnej za studena valcovanej kremíkovej ocele s orientovaným zrnom so 45° stupňovitým prekrytím. Laminácie jadra sú presne strihané a automaticky stohované, aby sa zabezpečili tesné spoje a rovnomerné magnetické dráhy. Jadro je bezpečne zviazané polosuchou sklenenou páskou, čo minimalizuje vibrácie a hluk a zároveň znižuje straty bez zaťaženia.

Štruktúra vinutia

Vysokonapäťové aj nízkonapäťové vinutia sú navinuté pomocou medených vodičov bez obsahu kyslíka, ktoré ponúkajú vysokú elektrickú vodivosť a nízke odporové straty. Nízkonapäťové vinutie má konfiguráciu navinutú vo fólii s jednotnou medzivrstvovou izoláciou a pozdĺžnymi olejovými kanálmi, čo výrazne zvyšuje mechanickú pevnosť a odolnosť proti skratu.

Izolačný a chladiaci systém

Vysokokvalitný minerálny izolačný olej slúži ako dielektrické médium aj chladiaca kvapalina, poskytuje vynikajúcu chemickú stabilitu a dielektrickú pevnosť. Izolačný systém olejového papiera prechádza prísnymi procesmi vákuového sušenia a plnenia olejom, aby sa eliminovala zvyšková vlhkosť a vzduchové bubliny, čím sa zaisťuje počiatočné napätie pri čiastočnom výboji vysoko nad štandardné požiadavky.

Nádrž a tesniaca konštrukcia

Nádrž sa vyznačuje dizajnom vlnitého panelu, ktorý zaisťuje odvod tepla aj kompenzáciu tepelnej rozťažnosti, čím eliminuje potrebu externého konzervátora. Plne utesnená štruktúra zabraňuje oxidácii oleja a prenikaniu vlhkosti a zabezpečuje bezúdržbovú prevádzku počas celej životnosti transformátora. Pretlakový ventil a ukazovateľ hladiny oleja sú štandardné bezpečnostné prvky.

Zabezpečenie kvality a testovania

Každý vonkajší vysokonapäťový transformátor ponorený do oleja pred dodaním prechádza komplexnými rutinnými a typovými testami, vrátane meraní straty naprázdno a straty záťaže, testov skratovej impedancie, testov odolnosti voči indukovanému prepätiu, testov čiastočného vybitia a testov impulzov blesku. Všetky kľúčové ukazovatele výkonu prekračujú požiadavky národných noriem a špecifikácií IEC a zabezpečujú dlhodobú stabilnú prevádzku v zložitých poľných podmienkach.

Otázky a odpovede: Kľúčové informácie o produkte

Q1: Čo je to 500kVA vonkajší vysokonapäťový transformátor ponorený do oleja a kde sa používa?

Odpoveď: Tento transformátor znižuje vysoké napätie, ako je 10 kV alebo 35 kV, na nízke úrovne napätia, ako je 0,4 kV, s kapacitou 500 kVA. Je široko používaný v mestských distribučných sieťach, priemyselných parkoch, projektoch obnoviteľnej energie a infraštruktúrnych aplikáciách, kde je nevyhnutná vonkajšia inštalácia a dlhodobá spoľahlivosť.

Q2: Čo robí tento transformátor energeticky účinným?

Odpoveď: Energetická účinnosť sa dosahuje použitím kremíkovej ocele s orientovaným zrnom s vysokou priepustnosťou a optimalizovaným dizajnom spojov jadra. Tieto vlastnosti znižujú straty naprázdno o viac ako 15 % v porovnaní s konvenčnými produktmi, čo vedie k podstatným úsporám elektrickej energie počas prevádzkovej životnosti transformátora.

Q3: Aké sú výhody plne utesnenej konštrukcie?

Odpoveď: Plne utesnená vlnitá nádrž eliminuje potrebu konzervátora a odvzdušňovacieho systému. Zabraňuje tomu, aby sa izolačný olej dostal do kontaktu s atmosférickým vzduchom, čím zabraňuje oxidácii a absorpcii vlhkosti. To znižuje nároky na údržbu a predlžuje životnosť oleja aj transformátora.

Q4: Ako funguje tento transformátor v podmienkach skratu?

Odpoveď: Vonkajší vysokonapäťový transformátor s výkonom 500 kVA je navrhnutý s mechanicky zosilnenou konštrukciou vinutia a robustným upínacím systémom. Úspešne prešiel testami nárazu nakrátko v národne uznávaných skúšobných laboratóriách, čím zaisťuje spoľahlivý výkon a bezpečnosť pri poruchách siete.

Otázka 5: Aká záruka a popredajná podpora sú poskytované?

Odpoveď: Ponúkame 5-ročnú záruku na výrobné chyby pri bežnom používaní. Poskytuje sa doživotná technická podpora a dostupnosť náhradných dielov. V prípade poruchy odpovieme do jednej hodiny od oznámenia a do 24 hodín vyšleme technický personál do krajiny. Transformátor je navrhnutý na životnosť minimálne 30 rokov.

Prečo si vybrať Lugao Power?

Certifikácia a zabezpečenie kvality

Certifikovaný systém manažérstva kvality ISO 9001:2008

Označené CE

Typové skúšobné správy z Národného centra pre dohľad a testovanie kvality transformátorov

100% rutinné testovanie pred dodaním: strata bez zaťaženia, strata zaťaženia, skratová impedancia, indukované prepätie, čiastočný výboj, impulz blesku a ďalšie

Balenie a dodanie

Balenie: Drevená debna alebo zabalené obaly odolné voči poveternostným vplyvom vhodné na námornú, pozemnú alebo železničnú prepravu

Podmienky prepravy: Naplnené olejom, zapečatené, sprevádzané správami o skúške z výroby, návodmi na použitie a inštalačnými výkresmi

Štandardné príslušenstvo: Ukazovateľ hladiny oleja, poistný ventil, číselníkový teplomer, objímky, uzemňovacie skrutky a kompletná súprava hardvéru

Záväzok popredajného servisu

5-ročná záruka: Bezplatná oprava alebo výmena v prípade problémov s kvalitou, ktoré vzniknú pri bežnom používaní po uvedení do prevádzky.

Doživotná servisná podpora: Technická pomoc a dostupnosť náhradných dielov počas celého životného cyklu produktu.

30-ročná dizajnová životnosť: Vyrobené z vysoko kvalitných materiálov na zabezpečenie dlhodobej spoľahlivosti.

Núdzová odpoveď: Odpoveď do jednej hodiny od oznámenia poruchy; domáci servis na mieste do 24 hodín.
