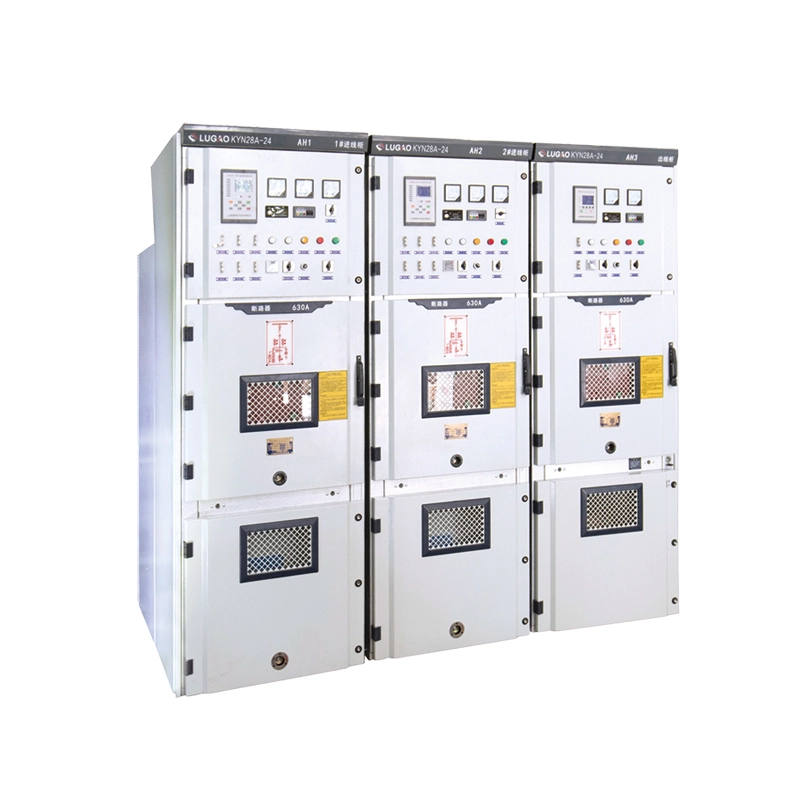

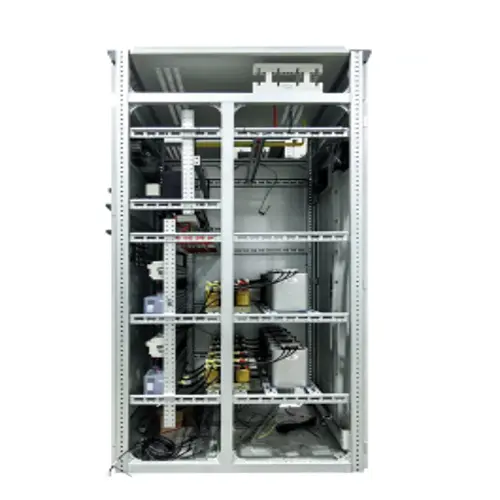

35kV KYN pancierový výsuvný rozvádzač

Spoločnosť Lugao Power Co., Ltd. vás pozýva na obstaranie pancierového výsuvného rozvádzača KYN rozvodne – ťažkého, oblúkom odolného, pokovovaného riešenia pre primárny rozvod 35 kV. Vďaka plne pancierovej konštrukcii, skutočným výsuvným ističovým vozíkom a päťstupňovému blokovaniu zaručuje prevádzkovú bezpečnosť, znižuje riziko oblúkového výboja a umožňuje rýchlu výmenu ističa. Vylepšite svoju 35kV rozvodňu s bezpečným prepínaním ešte dnes.

Odoslať dopyt

Popis produktu

Čo je toto zariadenie?

Pancierový výsuvný rozvádzač rozvodne KYN 35 kV je továrensky zmontovaný, kovový uzavretý,vnútorné vysokonapäťové rozvádzačeurčené pre 40,5kV (35kV nominálne) trojfázové napájacie systémy striedavého prúdu. Patrí do série KYN a používa sa v rozvodniach, priemyselných elektrárňach, veľkých obchodných komplexoch a zberných staniciach obnoviteľnej energie.

Na rozdiel od rozvádzača pevného typu, kde sú ističe priskrutkované na mieste, tento pancierový výsuvný typ obsahuje pohyblivý ističový vozík, ktorý možno zrolovať do troch rôznych polôh: prevádzka, test/izolácia a vytiahnutie. Táto konštrukcia umožňuje výmenu chybného ističa v priebehu niekoľkých minút bez odpojenia celej prípojnice – kritická výhoda pre nepretržité napájanie.

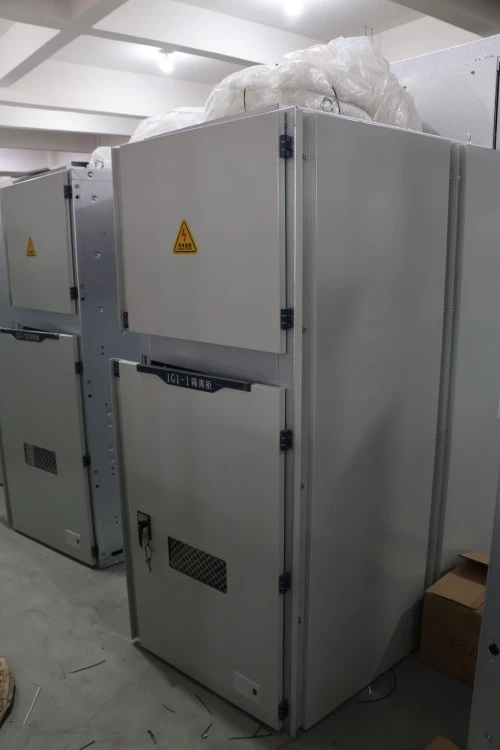

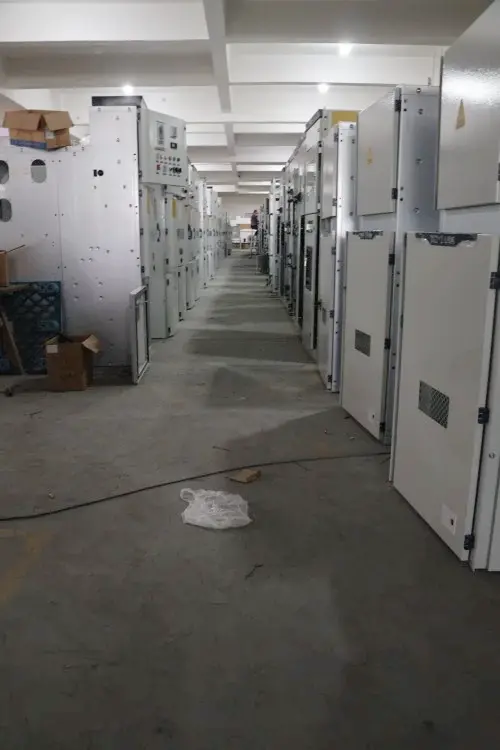

35kv Kyn Substation Armored Withdrawable Type Switchgear

Čo robí?

Hlavnou funkciou tohto zariadenia je prijímať 35 kV vstupnú energiu z transformátora alebo nadzemného vedenia, chrániť nadväzujúcu sieť ističmi a distribuovať elektrickú energiu do výstupných napájačov, ako sú motory stredného napätia, sekundárne transformátory, kondenzátorové banky alebo veľké priemyselné záťaže. Pancierový výsuvný rozvádzač rozvodne KYN 35 kV tiež poskytuje:

● Izolácia – Viditeľné odpojenie pre bezpečnú údržbu

● Ochrana – Nadprúd, zemná porucha a skratové vypínanie cez relé alebo IED

● Meranie – meranie napätia a prúdu pre SCADA rozvodňu

● Blokovanie – Mechanický päťzábranový systém na elimináciu ľudskej chyby

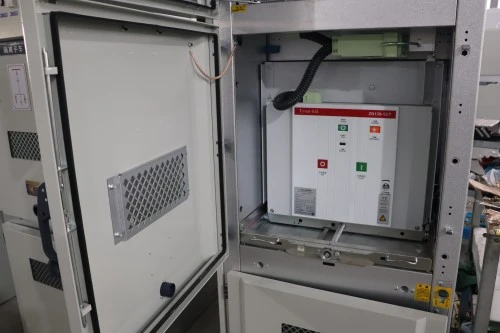

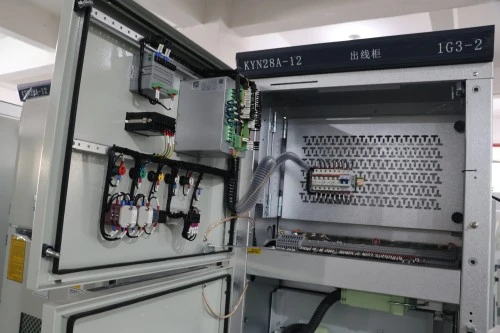

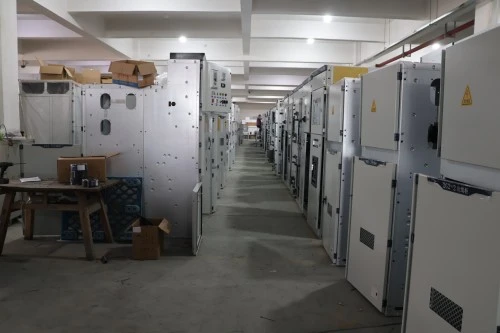

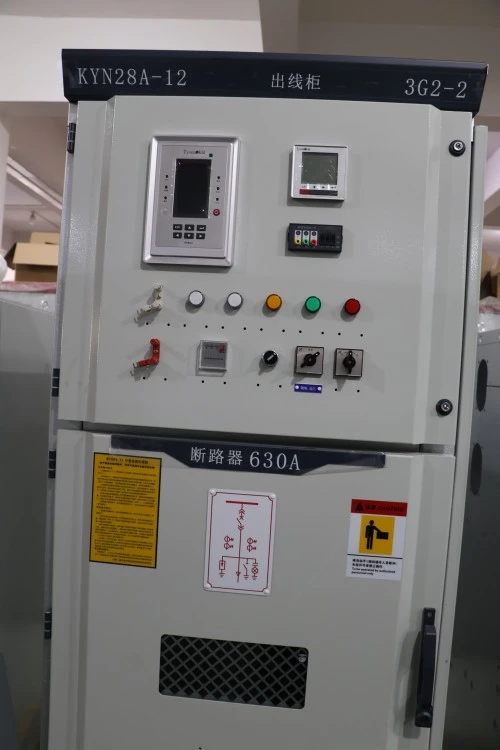

35kv Kyn Substation Armored Withdrawable Type Switchgear

Rozdelenie kódu modelu

Symbol	Význam
35 kV	Trieda menovitého napätia (maximálne 40,5 kV)
KYN	K – pokovované, Y – výsuvné, N – vnútorné
Rozvodňa	Navrhnuté pre prevádzku primárnej rozvodne
Obrnený	Oceľové dosky oddeľujú priehradky (istič, prípojnica, kábel, relé)
Výsuvný typ	Zbíjačka namontovaná na pojazdnom vozíku
Spínací prístroj	Kompletná zostava spínania a ochrany

Vlastnosti a aplikácia produktu

Funkcia produktu

Funkcia 1: Skutočná pancierová výsuvná konštrukcia

Výsuvný kovový rozvádzač obsahuje oddelené priestory z oceľového plechu pre istič, prípojnicu, káblové ukončenie a nízkonapäťové ovládanie. Každý oddiel je uzemnený a izolovaný od šírenia oblúkového výboja.

Funkcia 2: Päťstupňové mechanické blokovanie

Systém piatich prevencií je plne mechanický, nezávisí od softvéru. Fyzicky zabraňuje:

1. Zatvorenie ističa so zatvoreným uzemňovacím spínačom

2. Otvorenie predného krytu so zatvoreným ističom

3. Presun ističa medzi polohami, keď je pod napätím

4. Obsluha uzemňovacieho spínača so živými vodičmi

5. Zatvárací istič bez ovládacieho výkonu

Funkcia 3: Zadržanie vysokého oblúka

Klasifikácia vnútorného oblúka (IAC) testovaná na 31,5 kA po dobu 1 sekundy. Oblúkové klapky smerujú tlak smerom nahor a preč od operátorov.

Funkcia 4: Spoľahlivosť vysokonapäťovej izolácie

Svetlá vzdialenosť medzi fázami a medzi fázami a zemou prekračuje minimá podľa normy IEC 62271-200. Všetky prípojnice sú tepelne zmršťovane izolované alebo pokryté antikorónovým tienením.

Funkcia 5: Inteligentné monitorovanie a diaľkové ovládanie

Štandardné IED (inteligentné elektronické zariadenie) so správou RS485/Modbus alebo IEC 61850 GOOSE. Monitorovanie polohy ističa v reálnom čase, stavu nabitia pružiny, SF6 (ak sa používa), teploty a čiastočného vybitia.

Špecifikácie produktu

Parameter	35kV KYN pancierový výsuvný rozvádzač – typická hodnota
Menovité napätie	40,5 kV (35 kV systém)
Menovitá frekvencia	50Hz / 60Hz
Menovitá úroveň izolácie	95 kV (1 min. výkonová frekvencia) / 185 kV (bleskový impulz)
Menovitý prúd (hlavná zbernica)	630A, 1250A, 1600A, 2000A, 2500A, 3150A
Menovitý prúd (istič)	Až 3150A
Menovitý skratový vypínací prúd	25 kA / 31,5 kA
Menovitý krátkodobý výdržný prúd	25 kA / 31,5 kA (4 s)
Menovitý špičkový výdržný prúd	63 kA / 80 kA
Menovitý skratový prúd	63 kA / 80 kA
Klasifikácia vnútorného oblúka (voliteľné)	IAC AFLR 31,5 kA / 1s
Stupeň ochrany	IP4X (kryt), IP2X (otvorený priestor)
Materiál hlavnej prípojnice	Vysoko vodivá meď T2 (pocínovaná alebo postriebrená)
Typ ističa	Vákuový istič (výsuvný typ)
Operačný mechanizmus	Pružinový motorový mechanizmus
Pomocné riadiace napätie	DC 110V / 220V alebo AC 110V / 220V (voliteľné)
Komunikačný protokol	Modbus RTU, IEC 61850 (voliteľné)
Káblový vstup	Spodný vstup (horný vstup voliteľný)
Typ inštalácie	Vnútorné, pokovované, pancierové stiahnuteľné
Mechanický život	≥10 000 operácií
Elektrická životnosť	Až 30 vypínacích operácií pri menovitom skratovom prúde
Rozmery (typický panel)	1400 × 2800 × 2600 mm (Š × H × V) (Prispôsobiteľné)
Hmotnosť (približne)	1200–1800 kg na panel
Teplota okolia	-25 °C až +40 °C
Relatívna vlhkosť	≤ 95 % (bez kondenzácie)
Nadmorská výška inštalácie	≤1000 m (vyššia nadmorská výška je k dispozícii na požiadanie)
Platné normy	IEC 62271-200, IEC 62271-100, IEC 60529, GB 3906, DL/T 404
Životnosť	30+ rokov (za normálnych prevádzkových podmienok)

Prečo si vybrať Lugao Power Co., Ltd. pred konkurenciou?

Aspekt	Typickí konkurenti	Pancierový výsuvný rozvádzač rozvodne Lugao 35kV KYN
Hrúbka ocele (pancierové dosky)	2,0 mm	2,5 mm (3,0 mm pre oblúkové priehradky)
Materiál prípojnice	Hliník alebo recyklovaná meď	ETP meď, osvedčenie o skúške mlyna poskytnuté
Typ izolátora	Štandardný epoxid	Hydrofóbny cykloalifatický epoxid (anti-tracking)
Regálový mechanizmus	Šnekový prevod (rýchlo sa opotrebuje)	Skrutkový zdvihák s obmedzovačom krútiaceho momentu (10 000+ cyklov)
Sekundárne vedenie	Žiadne označenie ani objímky	Očíslované objímky, káblový kanál, náhradné koncovky
Dokumentácia oblúkového testu	Neposkytnuté ani simulované	Obsahuje správu IAC tretej strany
Dodacia lehota (20 panelov)	10-12 týždňov	6–8 týždňov (dostupné na 5 týždňov)
Odpoveď po predaji	Typicky 72 hodín	Diaľková diagnostika 24 hodín, odoslanie dielov do 48 hodín

Prečo si nás zákazníci opakovane vyberajú:

Nerežeme rohy na vôli izolácie, materiáli prípojníc alebo robustnosti zámkov. Každý rozvádzač KYN, ktorý opúšťa našu továreň, sa podrobuje úplnému testu odolnosti voči napätiu 95 kV – nie „rutinnému“ testu so zníženým napätím. Poskytujeme tiež schémy zapojenia špecifické pre panel v CAD a PDF, nie všeobecné šablóny.

Balenie, dodávka a popredajný servis

Balenie

Každý pancierový výsuvný panel rozvádzača KYN rozvodne 35 kV je zabalený do antikorózneho papiera VCI + plastovej fólie

1. Potom vložené do fumigačnej certifikovanej preglejkovej prepravky s penovou výplňou na všetkých rohoch a okrajoch

2. Vozík lámača sa dodáva vo vytiahnutej polohe, zaistený prepravnými konzolami

3. Prípojnice sú demontované, jednotlivo zabalené, označené fázou a číslom panelu

4. Sekundárne zástrčky, držadlá, uzemňovacie kľúče a náhradné poistky zabalené v škatuli na príslušenstvo odolnej voči poveternostným vplyvom vo vnútri priestoru LV

5. Pre zásielky citlivé na vlhkosť (námorná preprava) pridané vrecúška na vysúšanie silikagélu

Doprava

1. Námorná preprava: 40ft kontajner HC pojme 6–8 panelov (v závislosti od rozmerov)

2. Pozemná nákladná doprava: Valník s antivibračnými airbagmi a popruhmi

3. Incoterms: EXW (továreň), FOB ningbo

4. Dokumentácia priložená k zásielke

5. Výkres celkového usporiadania (ako stavaný)

6. Jednoriadkový diagram s číslovaním panelov

7. Schéma zapojenia (veľkosť A3, laminovaná)

8. Kusovník (ističe, CT, VT, relé)

9. Správa o rutinnom teste (podpísaná QA)

10. Návod na použitie (angličtina alebo miestny jazyk)

11. Blokovacia matica a plán kľúča (ak sa používa blokovanie kľúčom)

Záväzok popredajného servisu

1. Záručná doba: 12 mesiacov od dátumu odoslania (predĺžená na 24 alebo 36 mesiacov so zmluvou o platených službách)

2. Technická podpora: Doživotná bezplatná konzultácia na diaľku. Naši inžinieri pred dodaním skontrolujú váš jednoriadkový diagram a nastavenia relé.

3. Servis v teréne: Dohľad nad inštaláciou, pomoc pri uvedení do prevádzky, diagnostika porúch. Zadarmo počas záručnej doby (cestovné a ubytovanie spoplatnené). Po záruke účtované dennou sadzbou + diely.

4. Dodávka náhradných dielov: Vozíky ističov, primárne kontakty, sekundárne zástrčky, rukoväte regálov, uzemňovacie spínače, regulátory teploty a blokovacie komponenty držané na sklade. Zásielka kritických náhradných dielov nasledujúci deň prostredníctvom DHL/FedEx.
