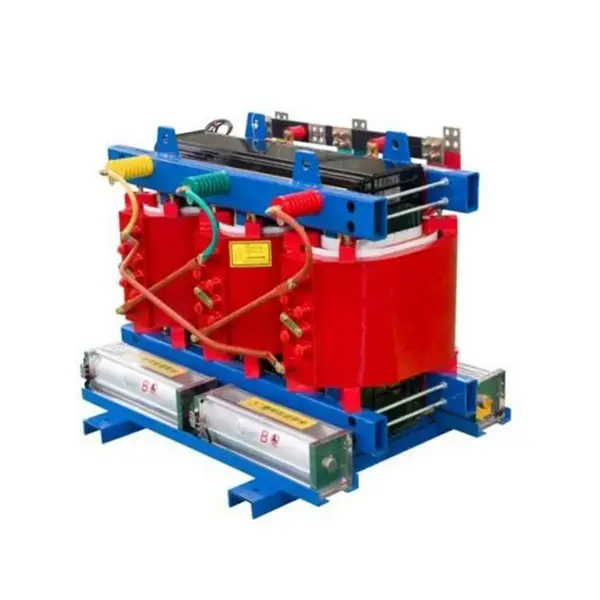

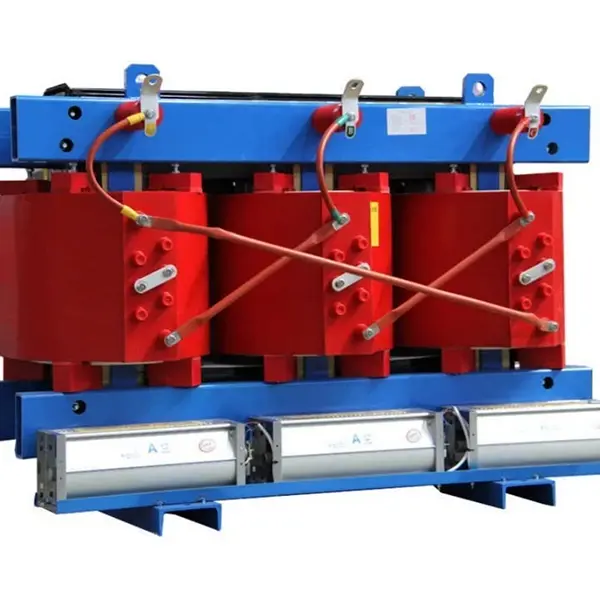

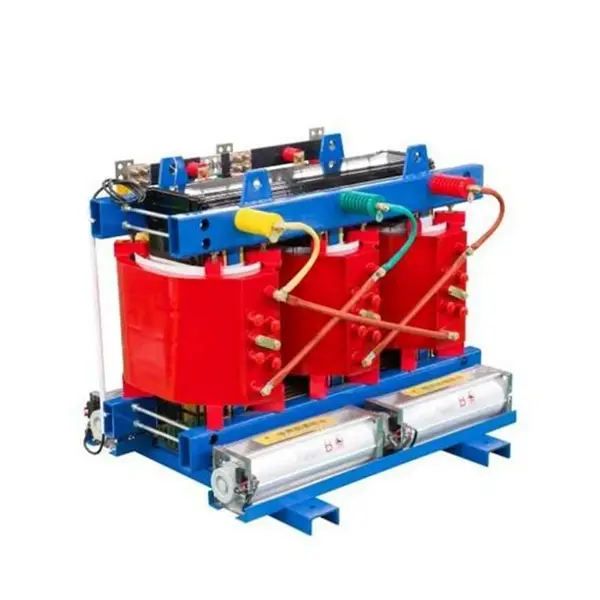

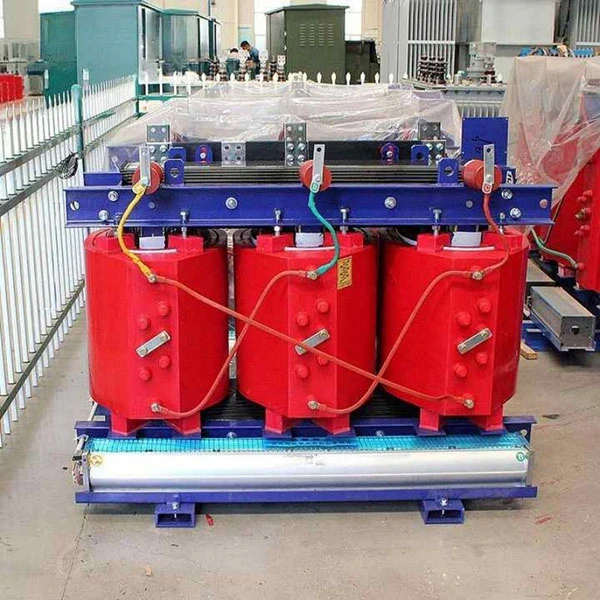

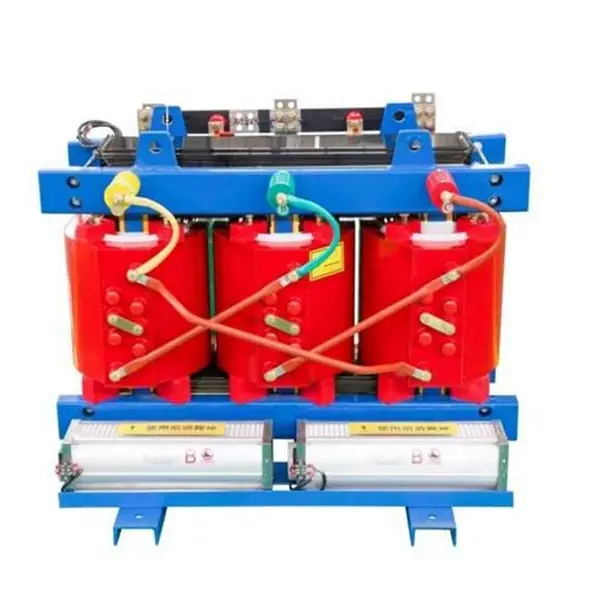

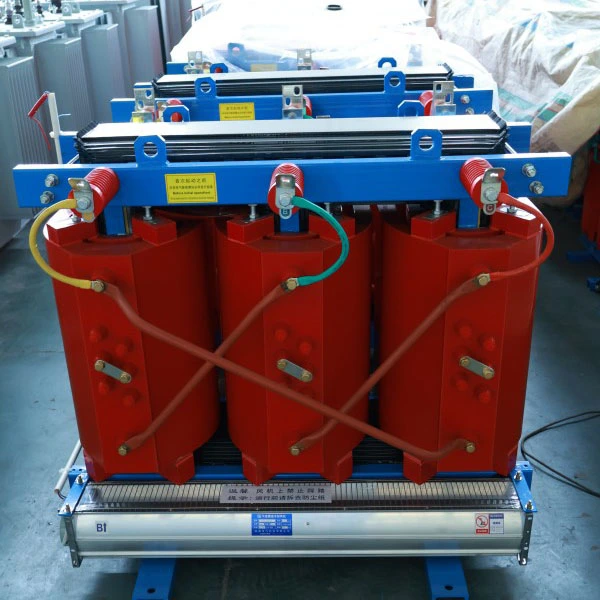

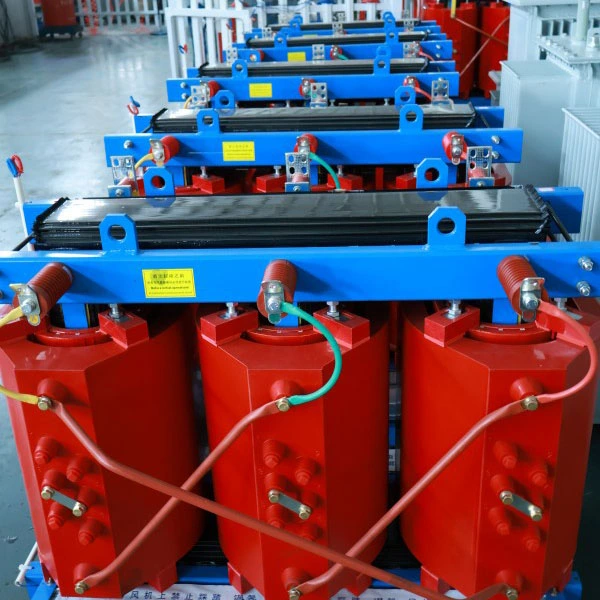

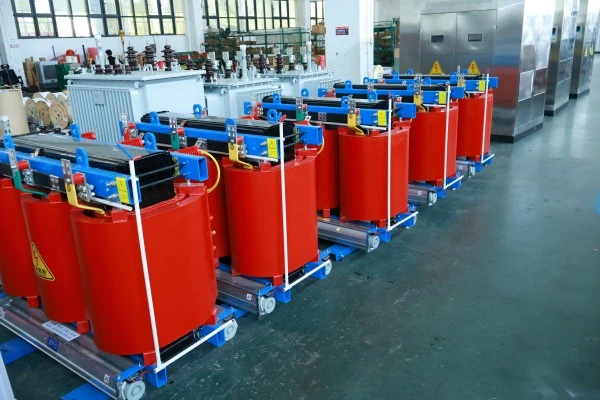

Výkonový transformátor SCB13 800kva z epoxidovej živice

Čo je toto zariadenie?

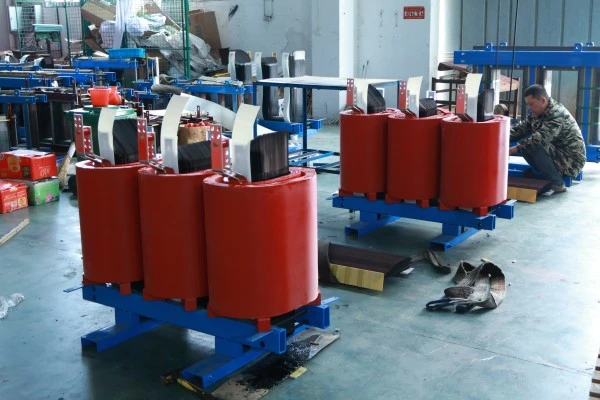

Výkonový transformátor SCB13-800kVA odlievaný z epoxidovej živice je trojfázový výkonový transformátor vyrobený pomocou procesu vákuového odlievania epoxidovej živice. Patrí do energeticky úspornej rodiny suchých transformátorov.

Rozdelenie kódu modelu:

● S – trojfázové

● C – Liata živica (epoxidová)

● B – Nízkonapäťové navíjanie fólie

● 13 – Kód výkonnostnej série, ktorý predstavuje úroveň energetickej účinnosti

čo to robí?

Hlavnou funkciou tohto zariadenia je zníženie vysokého napätia (10 kV alebo 35 kV) na nízke napätie (400 V/380 V), čím sa poskytuje bezpečný a stabilný výkon pre rôzne elektrické záťaže. Na rozdiel od tradičných olejových transformátorov nepoužíva na chladenie izolačný olej. Namiesto toho pracuje s použitím pevnej epoxidovej izolácie kombinovanej s prirodzeným chladením vzduchom.

Popis produktu

Výkonový transformátor SCB13-800kVA z epoxidovej živice je vysoko účinný,trojfázový transformátor suchého typuurčené pre modernú distribúciu energie. Vyznačuje sa vákuovým odlievaním z epoxidovej živice, vinutím nízkonapäťovej fólie a spĺňa normy energetickej účinnosti GB 20052-2020 Level 2 (približujúce sa k úrovni 1). Ideálne pre aplikácie vyžadujúce úsporu energie, požiarnu bezpečnosť a spoľahlivosť.

Dimenzovaný na 800 kVA so štandardným pomerom napätia 10 kV/0,4 kV (prispôsobiteľné na 6 kV, 20 kV alebo 35 kV). Bezolejová tuhá epoxidová izolácia eliminuje riziko úniku, požiaru a výbuchu, vďaka čomu je vhodná pre výškové budovy, metro, nemocnice, dátové centrá a chemické závody.

Kľúčový elektrický výkon: strata naprázdno ≤ 1090 W, strata záťaže (120 ° C) ≤ 6 260 W, skratová impedancia 6 % (nastaviteľná 4 % - 10 %), čiastočný výboj ≤ 5 pC a hluk ≤ 55 dB na 1 meter.

Vybavený inteligentným systémom regulácie teploty (snímače PT100, automatické spustenie/zastavenie ventilátora, alarm a vypnutie prehriatia) a RS485 komunikáciou pre integráciu BA systému. Proces odlievania VPI zaisťuje zapuzdrenie odolné voči vlhkosti a spomaľujúce horenie. Jadro používa vysokopriepustnú silikónovú oceľ so stupňovitými spojmi. Štandardné krytie IP20 (IP23 voliteľné).

S 30-ročnou konštrukčnou životnosťou a minimálnou údržbou je SCB13-800kVA spoľahlivou, ekonomickou voľbou pre nové alebo modernizované distribučné systémy.

Aplikácia produktu

Typické aplikácie:

Výškové budovy, obchodné komplexy, nemocnice, dátové centrá, stanice metra, letiská, chemické závody, stanice obnoviteľnej energie a akékoľvek miesta, kde je požiarna bezpečnosť kritickou požiadavkou.

Funkcia produktu

Vysoká účinnosť a úspora energie – nižšie prevádzkové náklady

Straty naprázdno znížené o 20 % - 37 % v porovnaní so sériou SCB11; straty pri zaťažení znížené o 15%-30%

Typická strata 800 kVA naprázdno ≤ 1090 W, strata pri zaťažení (pri 120 °C) ≤ 6260 W

Spĺňa normy GB 20052-2020 úrovne 2 energetickej účinnosti; niektoré parametre dosahujú úroveň 1

Výpočet ekonomického prínosu:

Na základe 8 000 prevádzkových hodín ročne pri 0,11 USD/kWh v porovnaní so štandardným transformátorom SCB11 sú ročné úspory elektrickej energie približne 2 000 – 2 700 USD. Cenový rozdiel sa vráti približne za 3 roky.

Bezpečnosť a spoľahlivosť – ohňovzdorné a odolné proti výbuchu s nulovým rizikom

Hlavné výhody:

Samozhášavý: Bod vznietenia epoxidovej živice > 300°C; plameň sa nešíri a sám zhasne po odstránení zdroja tepla

Bezolejový dizajn: Úplne eliminuje riziko úniku oleja, požiaru a výbuchu; nie je potrebná nádrž na zachytávanie ropy

Vysoká odolnosť proti skratu: Vysoko pevná štruktúra vystužená sklenenými vláknami vytvorená vákuovým liatím zvyšuje odolnosť proti skratu o viac ako 30 %

Extrémne nízky čiastočný výboj: Čiastočný výboj je možné regulovať pod 5 pC, čím sa výrazne spomaľuje starnutie izolácie

Riešenie skutočných obáv zákazníkov:

Otázka: Pri inštalácii transformátora v suteréne výškovej budovy, na čo sa požiarna kontrola najviac zameriava?

Odpoveď: Požiarne úrady sa zameriavajú predovšetkým na „riziko šírenia požiaru“ a „emisie toxického dymu“. Náš SCB13 používa odliatok z epoxidovej živice, ktorý je vo svojej podstate nehorľavý a pri spaľovaní neprodukuje halogénované toxické plyny (v súlade s GB/T 1094.11-2022). Toto je hlavná výhoda, ktorej sa olejom naplnené transformátory nemôžu rovnať. Mnohé komerčné komplexy a projekty nemocníc v mestách prvého a druhého radu prešli prísnymi kontrolami požiarnej bezpečnosti práve kvôli tejto vlastnosti.

Otázka: Suché transformátory sú citlivé na vlhkosť. Môžu pracovať v období dažďov v južných oblastiach?

Odpoveď: Bežné transformátory suchého typu sú skutočne citlivé na vlhkosť, ale náš SCB13 používa proces vákuového odlievania, kde epoxidová živica úplne zapuzdrí vinutia a vytvorí utesnenú izolačnú vrstvu. Jadro a upínací materiál prechádzajú špeciálnou antikoróznou úpravou, ktorá umožňuje normálnu prevádzku v prostredí so 100% relatívnou vlhkosťou. Pred opätovným spustením po vypnutí nie je potrebné žiadne sušenie.

Inteligentné monitorovanie – teplota na prvý pohľad

Štandardný inteligentný systém riadenia teploty:

Vopred zabudované platinové odporové senzory PT100 v každom fázovom vinutí pre monitorovanie teploty v reálnom čase

Regulátor cyklicky zobrazuje teploty trojfázového vinutia – ľahko čitateľné

Automaticky spúšťa/zastavuje spodné chladiace ventilátory (spúšťa sa pri >100°C, zastavuje sa pri <80°C)

Poskytuje alarm prehriatia (nastaviteľná požadovaná hodnota) a ochranu proti prehriatiu

Prevádzka s nízkou hlučnosťou – tichá a nerušivá

Namerané údaje:

Pre 800 kVA a menej je hladina hluku ≤ 55 dB meraná 1 meter od zariadenia

Technológia 45° plne stupňovitého spoja s prekrytým jadrom + podložky tlmiace vibrácie môžu ďalej znížiť hluk o 5 – 8 dB

Silná kapacita preťaženia – spoľahlivá, keď na tom najviac záleží

Parametre schopnosti preťaženia:

Prirodzené chladenie (AN) – môže pracovať pri 100% zaťažení nepretržite

Nútené chladenie vzduchom (AF) – kapacita môže byť zvýšená o 40-50%

Vydrží 150% menovité zaťaženie po dobu 2 hodín

Aplikačné scenáre:

Obdobia letnej špičky, ochrana napájania pri kritických udalostiach, dočasné zdieľanie záťaže pri poruche jedného transformátora – v týchto „kritických momentoch“ zaisťuje kapacita preťaženia SCB13 kontinuitu napájania.

Bezúdržbový – bez námahy a starostí

Výhody údržby:

Bez obsahu oleja – nie je potrebná pravidelná olejová filtrácia alebo testovanie olejovou chromatografiou

Hladký povrch vinutia – prach sa nehromadí ľahko

Žiadne pohyblivé časti – extrémne nízka poruchovosť

Každodenná údržba vyžaduje iba kontrolu zobrazenia teploty a čistenie kanálov chladiaceho vzduchu

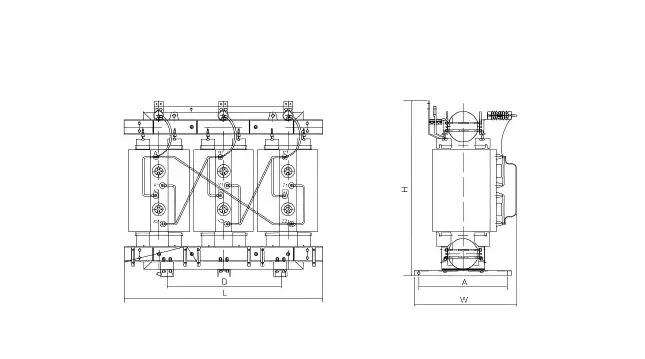

Parameter produktu (špecifikácia)

Záväzok popredajného servisu

Záručná doba: 12 mesiacov od dátumu odoslania (s možnosťou predĺženia na 36 alebo 60 mesiacov pri platenej servisnej zmluve)

Technická podpora: Doživotná bezplatná technická konzultácia; výpočet zaťaženia a optimalizácia riešenia vo fáze výberu

Servis v teréne: Návod na inštaláciu, pomoc pri uvedení do prevádzky, riešenie porúch (bezplatne počas záruky, po záruke na základe nákladov)

Dodávka náhradných dielov: Regulátory teploty, ventilátory, snímače a iné bežné diely na sklade; doručenie na druhý deň kuriérom
