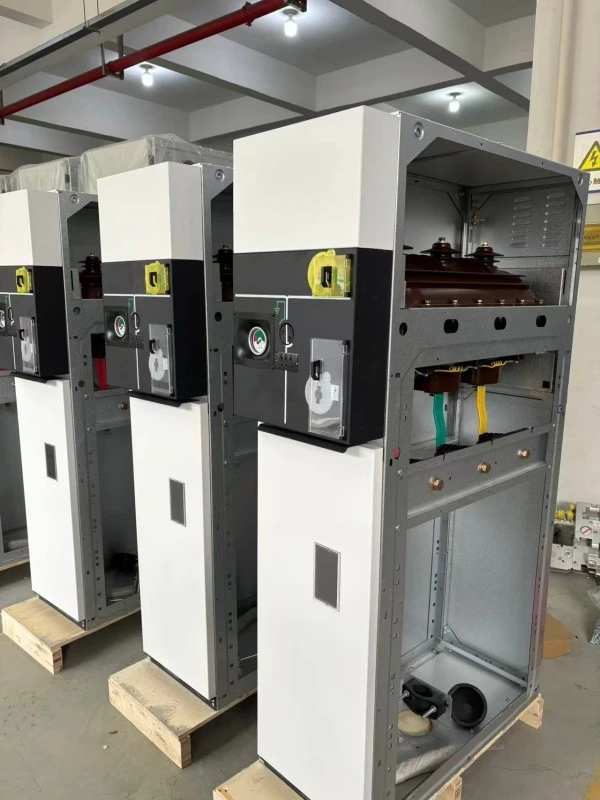

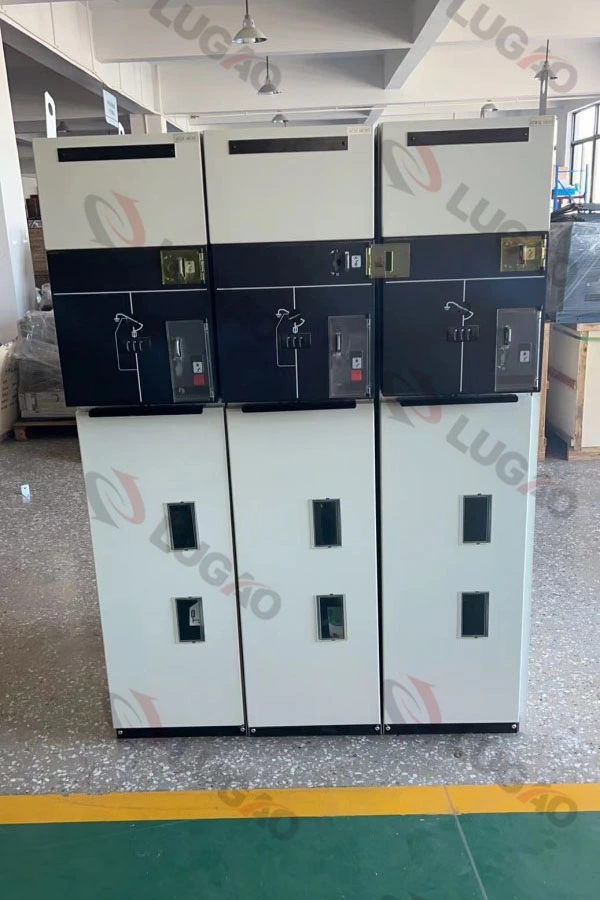

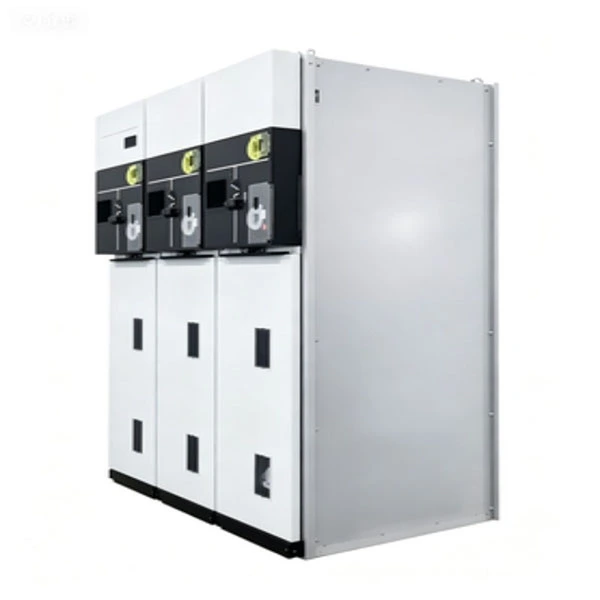

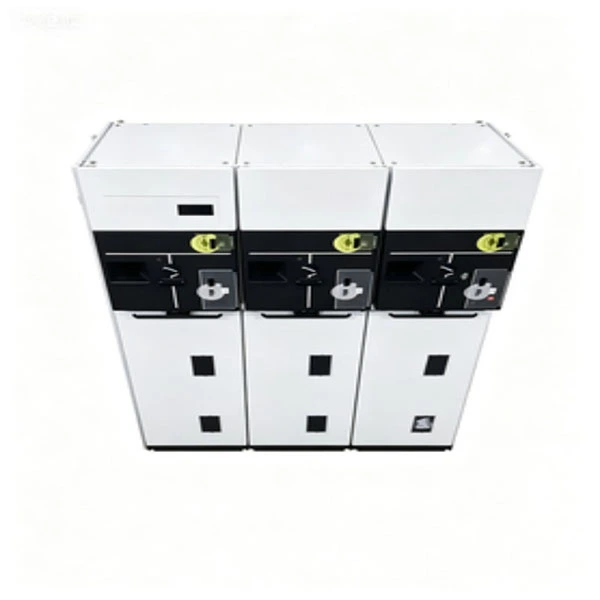

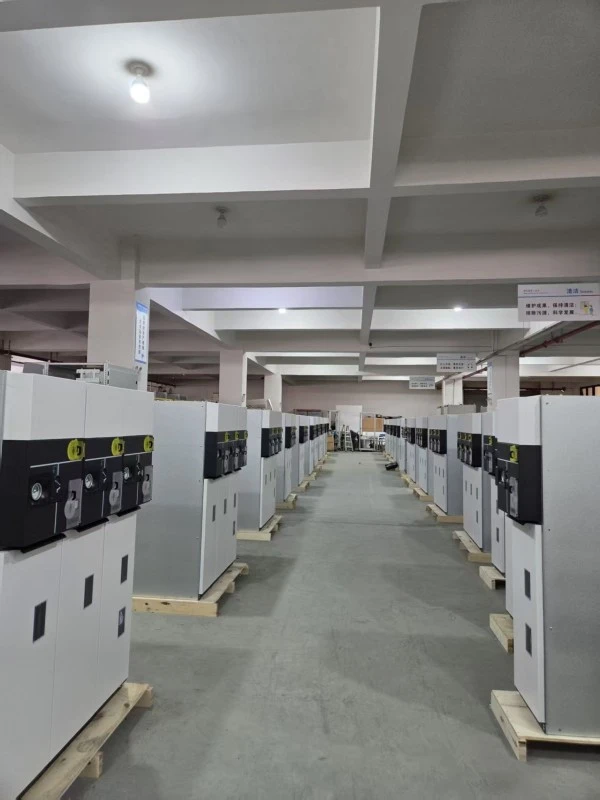

Kompaktná uzavretá plne izolovaná jednotka RMU

Kompaktný utesnený plne izolovaný RMU (Hlavná jednotka) je továrensky zmontovaný, typovo testovaný kovový rozvádzač. Integruje odpínače záťaže, vákuové ističe, poistky a uzemňovače do jednej úplne utesnenej a plne izolovanej nádrže z nehrdzavejúcej ocele.

čo to robí?

Spája a izoluje napájacie slučky v sekundárnych distribučných sieťach (6kV–24kV)

Poskytuje izoláciu porúch a prepínanie slučiek pre vysoko spoľahlivé elektrické siete

Na rozdiel od tradičných vzduchom izolovaných jednotiek RMU, táto kompaktná, plne izolovaná jednotka RMU používa SF6 alebo ekologický izolačný plyn ako primárne izolačné médium, čím sa eliminuje prenikanie vlhkosti, hromadenie prachu a prenikanie zvierat – vďaka čomu je ideálny pre pobrežné, púštne, vysokohorské a silne znečistené oblasti.

Popis produktu

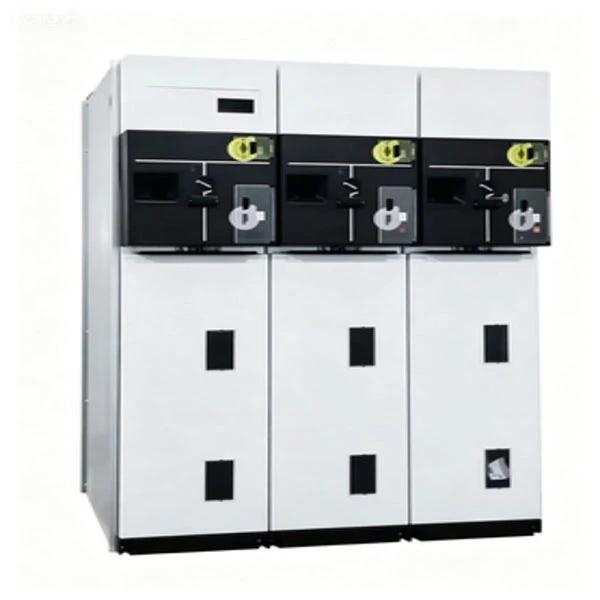

Naša kompaktná uzavretá plne izolovaná jednotka RMU je kruhová hlavná jednotka novej generácie vyvinutá pre mestskú distribúciu energie, priemyselné parky, veterné/solárne elektrárne a infraštruktúrne projekty, ako sú letiská a dátové centrá. Menovité napätie sa pohybuje od 12 kV do 24 kV, s menovitým prúdom 630 A pre hlavné prípojnice a 125 A pre obvody chránené poistkou.

Základné technické vlastnosti:

1. Plne utesnená nádrž z nehrdzavejúcej ocele (stupeň ochrany IP67)

2. Plynová izolácia SF6 (alebo alternatívny ekologický plyn)

3. Klasifikácia vnútorného oblúka IAC AFLR 20kA/1s

4. Mechanická životnosť: až 5 000 operácií pre vypínače záťaže

5. Integrované káblové spojovacie priestory s odľahčením ťahu

6. Voliteľné diaľkové ovládanie a integrácia SCADA

7. Kompaktná hermeticky uzavretá plne izolovaná jednotka RMU nevyžaduje žiadne vnútorné čistenie ani ohrev proti kondenzácii, čo výrazne znižuje náklady na údržbu v porovnaní s rozvádzačom otvoreného typu.

Parameter produktu (špecifikácia)

Vlastnosti a aplikácia produktu

Kľúčové vlastnosti

1. Plne utesnené, plne izolované --- Žiadny vplyv vlhkosti, soľnej hmly, prachu alebo malých zvierat.

2. Kompaktná konštrukcia --- Šírka typicky 350–450 mm na jednotku, čím sa ušetrí až 50 % podlahovej plochy.

3. Dizajn odolný voči oblúku --- Vyhovuje IAC AFLR 20 kA/1s, čo zaisťuje bezpečnosť operátora.

4. Bezúdržbový po dobu 20+ rokov --- Za normálnych podmienok nie je potrebné čistenie, sušenie ani dopĺňanie plynu.

5. Viditeľné prerušenie --- Voliteľné pozorovacie okienko pre polohu vypínača záťaže.

6. Vysoká mechanická spoľahlivosť --- Mechanizmus z nehrdzavejúcej ocele s utesnenými ložiskami.

7. Smart ready --- Môže byť vybavený PT, CT a motorizovanými ovládacími mechanizmami pre automatizáciu.

Aplikačné scenáre

● Mestské rozvodné siete --- Obytné komplexy, komerčné budovy, nemocnice, dátové centrá.

● Projekty obnoviteľnej energie --- Stanice na zvýšenie výkonu veterných turbín, zberné linky solárnych fariem.

● Výstavba infraštruktúry --- Letiská, metro, tunely, prístavy.

● Dočasné a núdzové napájanie --- Mobilné rozvodne, staveniská.

● Priemyselné zóny --- Továrne vyžadujúce vysokú spoľahlivosť a nízku údržbu.

Otázky a odpovede

Otázka 1: Ako funguje kompaktná, plne izolovaná jednotka RMU v pobrežnom prostredí s vysokou vlhkosťou?

A: Výborne. Pretože plne izolovaný RMU používa plne utesnenú nádrž z nehrdzavejúcej ocele s krytím IP67, vlhkosť sa nemôže dostať do izolačného priestoru. Nie sú potrebné žiadne antikondenzačné ohrievače. Toto je hlavná výhoda oproti rozvádzačom otvoreného typu, ktoré často trpia vnútornými preskokmi v oblastiach s vysokou vlhkosťou.

Q2: Aká je miera úniku plynu? Musím počas jeho životnosti dopĺňať?

Odpoveď: Náš výrobný proces zahŕňa testovanie netesnosti hélia, aby sme zabezpečili mieru úniku menej ako 0,1 % ročne. Pri bežnej prevádzke nie je potrebné dopĺňať plyn do 30 rokov. Alarm nízkeho tlaku je zahrnutý ako voliteľná funkcia pre včasné varovanie.

Otázka 3: Je kompaktný utesnený plne izolovaný RMU ohňovzdorný?

A: Áno. Nádrž je vyrobená z nehrdzavejúcej ocele s hrúbkou 2 mm a test vnútorného oblúka zaisťuje, že v zriedkavých prípadoch vnútornej poruchy sa oblúk udrží bez vyvrhovania horúcich plynov dopredu alebo do strán. Pre aplikácie citlivé na oheň (napr. nemocnice, dátové centrá) ponúkame aj voliteľný pasívny protipožiarny náter.

Q4: Môžem integrovať tento RMU s mojím existujúcim systémom SCADA?

A: Absolútne. Compact RMU podporuje motorizované ovládacie mechanizmy, pomocné kontakty a komunikačné moduly (RS485, Modbus, IEC 61850 voliteľné). Polohu, poruchu a stav tlaku v reálnom čase možno monitorovať na diaľku.

Otázka 5: Aký je rozdiel medzi vašimiRMUa tradičné vzduchom izolované skrine?

Odpoveď: Tradičné vzduchom izolované skrine vyžadujú pravidelné čistenie, veľké vzdialenosti a antikondenzačné vykurovanie. Naša kompaktná uzavretá plne izolovaná jednotka RMU eliminuje všetky tieto požiadavky – menšie rozmery, vyššiu spoľahlivosť a nižšie celkové náklady na vlastníctvo na 10–20 rokov.

Q6: Ponúkate 12-mesačnú záruku?

Odpoveď: Áno, ponúkame štandardnú 12-mesačnú záruku od dátumu odoslania s možnosťou predĺženia na 24 alebo 36 mesiacov na základe zmluvy o platenom servise. Počas záručnej doby sú akékoľvek výrobné chyby bezplatne opravené alebo vymenené.

Podrobnosti o výrobe

Nádrž a proces tesnenia

Nádrž kompaktného uzavretého plne izolovaného RMU je vyrobená z 2 mm hrubej nehrdzavejúcej ocele AISI 304, zváraná laserom a testovaná na netesnosť hélia. Tesnenie používa dvojité O-krúžky vyrobené z hydrogenovanej nitrilovej gumy (HNBR), ktorá si zachováva elasticitu viac ako 30 rokov bez starnutia alebo praskania. Všetky priechodky sú odliate z epoxidu so zabudovanými štítmi na elimináciu čiastočného výboja.

Izolácia a prerušenie oblúka

Odpínač pracuje v plyne SF6 pri relatívnom tlaku 0,04–0,05 MPa. Konštrukcia zhášania oblúka tlmiaceho typu zaisťuje prerušenie záťažového prúdu až 630A a vytváranie/prerušenie nabíjacích prúdov kábla. Na ochranu transformátora sú k dispozícii voliteľné moduly vákuového ističa, integrované s poistkami obmedzujúcimi prúd, aby vytvorili „kombinovanú“ jednotku.

Operačný mechanizmus

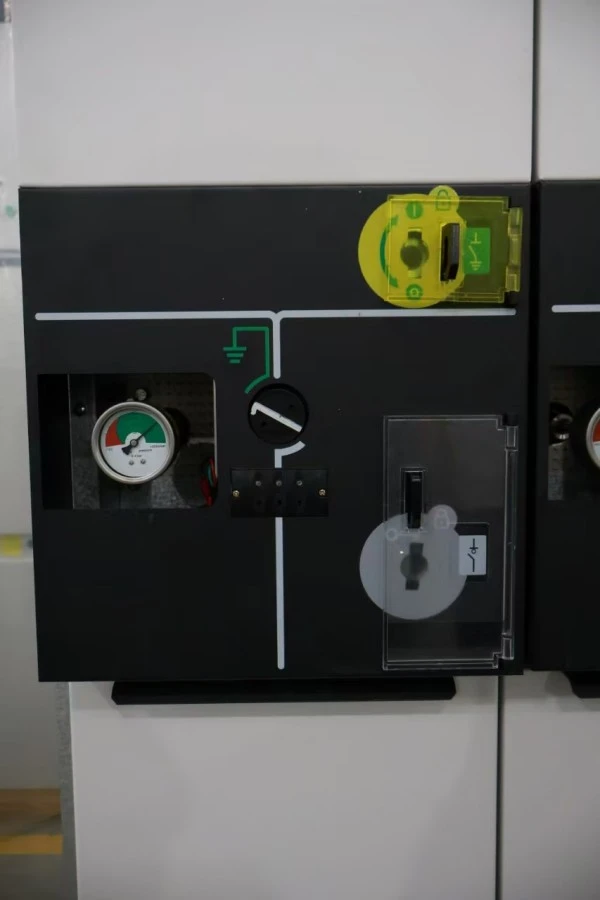

Trojpolohový spínač (zatvorený / otvorený / uzemnený) je poháňaný pružinovým mechanickým mechanizmom s prehľadným ukazovateľom polohy. Všetky pohyblivé časti sú utesnené vo vnútri nádrže, čím sa eliminuje oxidácia a hromadenie prachu. Predný panel obsahuje mechanické blokovanie zabraňujúce:

1. Zatvorenie uzemňovacieho spínača, keď je spínač záťaže zatvorený

2. Otvorenie krytu káblového priestoru, keď je uzemňovací spínač otvorený

Káblové pripojenie a uzemnenie

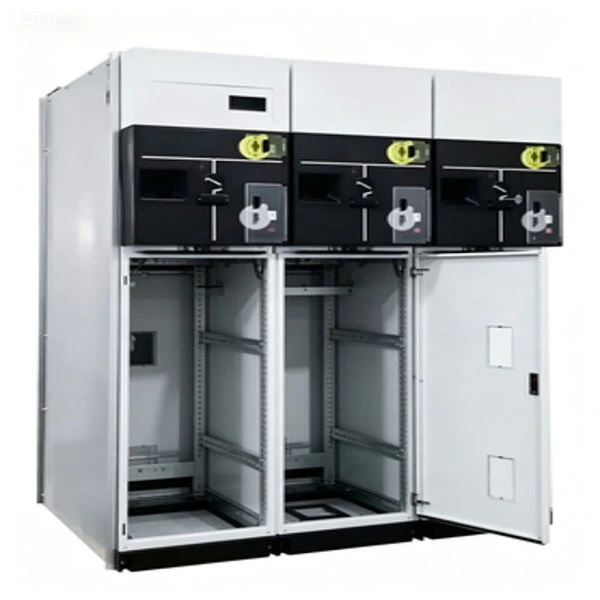

Káblové priehradky sú určené pre jednoduché alebo paralelné káble s podporou kužeľa. Štandardné káblové boxy akceptujú tepelne alebo za studena zmrštiteľné koncovky. Integrovaná medená uzemňovacia tyč prechádza všetkými jednotkami s dvojitými uzemňovacími bodmi pre bezpečnosť.

Zabezpečenie kvality a testovania

Každý kompaktný uzavretý plne izolovaný RMU prechádza pred odoslaním rutinnými testami:

● Meranie odporu hlavného obvodu

● Test výdržného napätia napájacej frekvencie (42 kV/1 min pre 12 kV; 65 kV/1 min pre 24 kV)

● Test impulzu blesku (špičkový 75 kV pre 12 kV; 125 kV špičkový pre 24 kV)

● Skúška úniku plynu (héliová hmotnostná spektrometria)

● Skúška mechanickej prevádzky (200 cyklov)

● Meranie čiastočného vybitia (<5pC)

● Overenie vnútorného oblúka (test typu, vykonaný laboratóriom tretej strany)

● Všetky produkty spĺňajú normy IEC 62271-200, GB 3906, GB/T 11022 a GB/T 3804.

Balenie a dodanie

Balenie: Drevené exportné debny s penou odolnou voči nárazom a bariérou proti vlhkosti. Každá jednotka je jednotlivo zabalená vo vákuovo utesnenom plaste s vreckami s vysúšadlom.

Príslušenstvo: Ovládacia rukoväť, uzemňovacia súprava, náhradné O-krúžky, káblové oká a návod na inštaláciu.

Dodanie: FOB Shanghai alebo Ningbo. Štandardné doručenie 25-35 dní po potvrdení objednávky. Pre naliehavé projekty je k dispozícii letecká nákladná doprava.
